Elektronika ETDR 10C - импульсный рефлектометр для коаксиального кабеля

Артикул: ELK-ETDR 10C

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

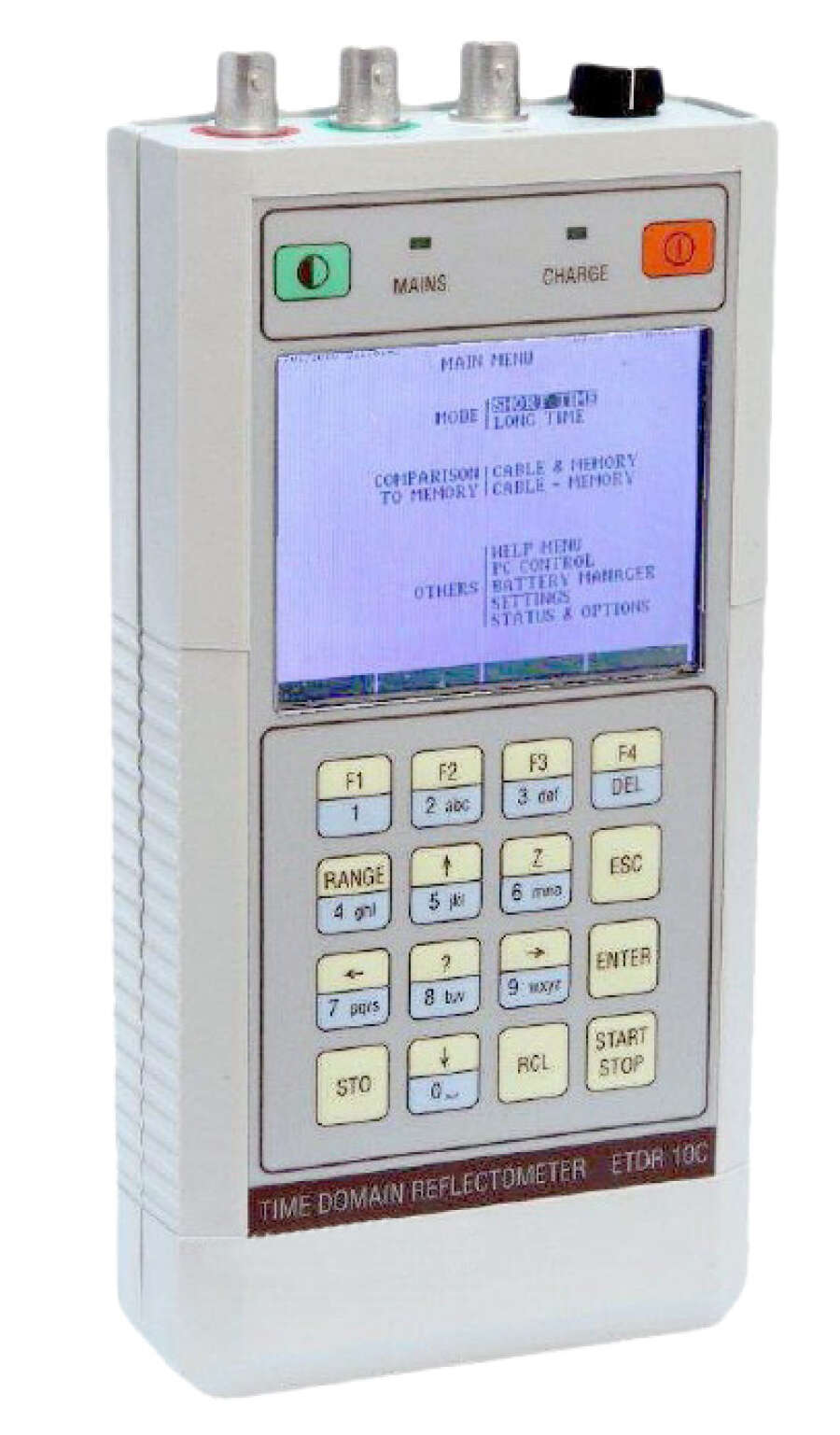

Elektronika ETDR 10C - импульсный рефлектометр. Он предназначен для диагностики и локализации повреждений в коаксиальном кабеле протяженностью до 32 км. Прибор адаптирован к эксплуатации в самых сложных условиях окружающей среды, о чем говорят его прорезиненные клавиши, яркий ЖК дисплей и большой диапазон температур эксплуатации.

Elektronika ETDR 10C имеет несколько режимов работы и позволяет детально проанализировать рефлектограмму кабеля, сравнить или вычесть ее из ранее сохраненной. А режим локализации плавающих неисправностей обеспечивает длительный мониторинг кабеля с фиксацией рефлектограммы кабеля в момент появления дефекта.

Особенности импульсного рефлектометра ETDR 10C

  • Широкий динамический диапазон, позволяющий работать с кабелями протяженностью до 32 км
  • Длительный мониторинг линии для локализации плавающих (кратковременно появляющихся) неисправностей
  • Память для сохранения рефлектограмм и настроек
  • Удобство и большая кратность масштабирования рефлектограммы для точной диагностики линии
  • Жидкокристаллический дисплей 320 x 240 с подсветкой
  • Встроенная база данных значений VoP; Функция автоматического вычисления VoP
  • Встроенная справка для типичных рефлектограмм
  • Результаты могут регистрироваться на внешнем принтере (опция) или компьютере через интерфейс USB
  • Встроенная аккумуляторная NiMH батарея; индикация уровня заряда батареи
  • Специальное программное обеспечение для выполнения калибровки прибора

Комплект поставки ETDR 10C

Комплектующая Количество, шт
Рефлектометр ETDR 10С 1
Аккумуляторная батарея 1
Блок питания от сети переменного тока 1
Комплект измерительных кабелей (3 шт) 1
Кабель USB 1

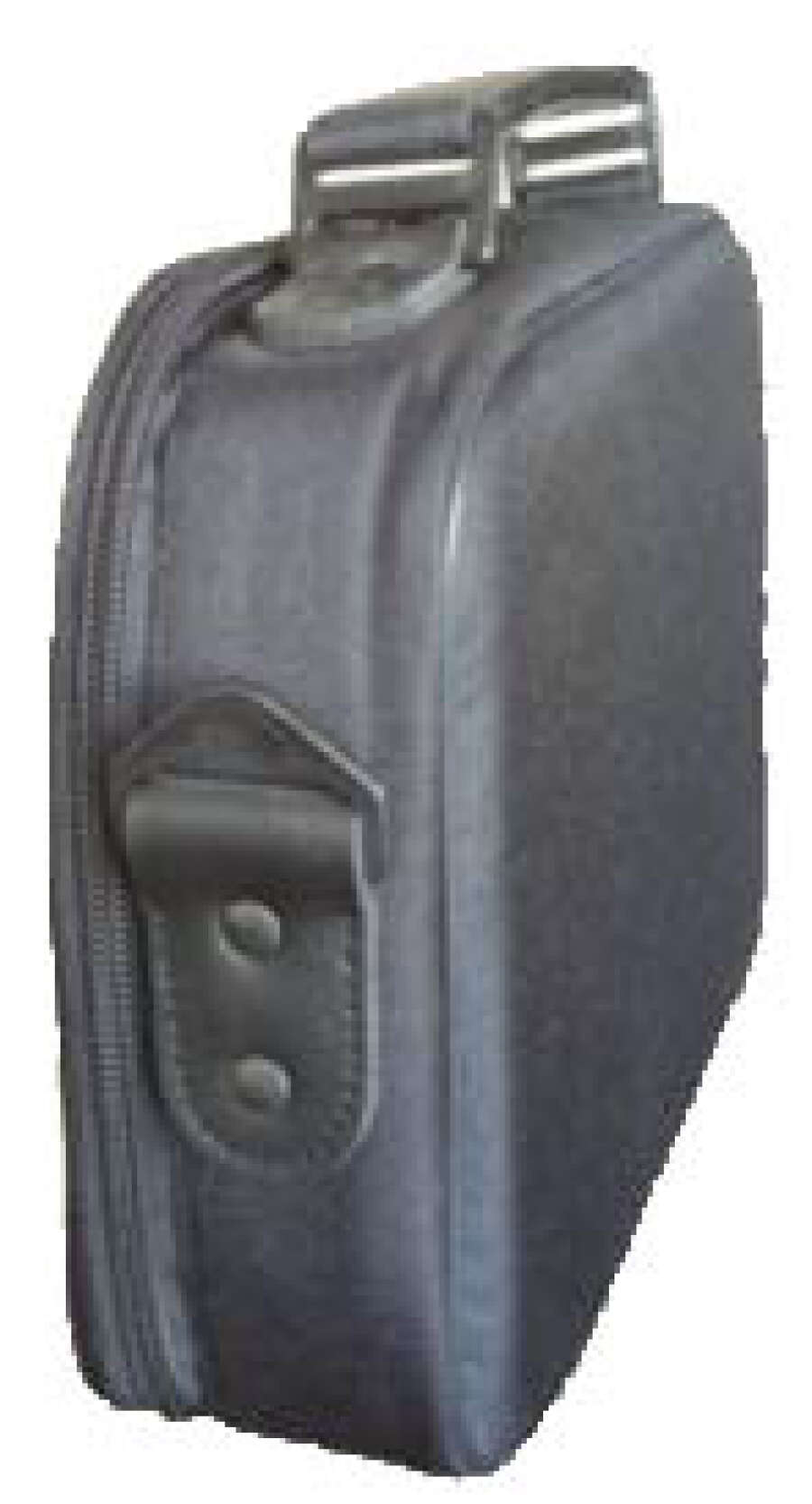

Сумка для переноски 1
Наплечный ремень 1
CD диск 1
Инструкция по эксплуатации 1
Сертификат заводской калибровки 1

Технические характеристики Elektronika ETDR 10С

Параметр Значение
Диапазон измерений до 32 км
Калиброванные диапазоны 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м, 32 000 м
Кратность масштабирования от 1 до 5
Оценка результатов с помощью курсора и маркера в метрах
Разрешение
с увеличением масштаба 0,11% от диапазона
без увеличения масштаба 0,53% от диапазона
Погрешность
Погрешность определения места повреждения 0.2% от диапазона
Регулировка усиления
Диапазон от 0 до 90 дБ
Шаги 6 дБ/шаг
Максимальная чувствительность для полномасштабного отклонения ±5 мВ
Характеристики импульса
Амплитуда импульса 2 - 4 В (В зависимости от ширины зондирующего импульса)
Ширина импульса 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс
Коэффициент распространения (VoP)
Диапазон VoP от 0.3 до 0.999 (от 30 до 99.9%)
Разрешение 0.001 (0.1%)
Присоединение к линии
Тип коннектора BNC ( 3 шт)
Импеданс 50 Ом; 75 Ом; 93 Ом
Защита входа 250 В переменного тока; 400 В постоянного тока
Регулировка баланса . от 50 до 270 Ом
Память и связь с ПК
Количество ячеек памяти
  • для рефлекитограмм: 50 шт
  • для настроек: 10 шт
  • для сохраняемых пользователем значений PVF: 10 шт
  • для параметров стандартных кабелей: 30 шт
Порт для связи с ПК USB
Питание
Напряжение питания от сети 100 ... 240В, 50/60 Гц
Тип аккумуляторной батареи NiMH
Возможность питания от втомобильного прикуривателя опция
Время зарядки аккумулятора
  • Стандартный режим заряда: 10 часов
  • Режим быстрой зарядки: 3,5 часа
  • Регенерирующая зарядка: 6 часов
Индикация заряда батареи %
Время работы от заряженной батареи 8 часов
Общие параметры
Дисплей цветной, TFT ЖК 320 х 240 точек
Язык меню английский, немецкий, русский
Температура эксплуатации от -10 до +50°C
Температура хранения от -20 до +70°C
Габариты 200 x 100 x 40 мм
Вес 0,8 кг

Аксессуары к рефлектометру Elektronika ETDR 10C

Код по каталогу Наименование
ELK-EAA-10 Адаптер питания от автомобильной батареи EAA 10
Дополнительные материалы
DataSheet (eng) Демонстрационный файл (exe)
