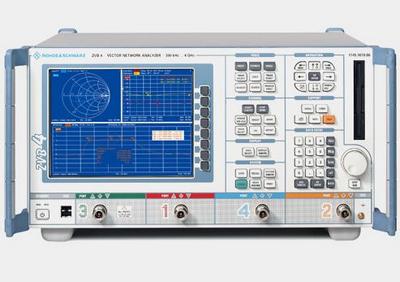

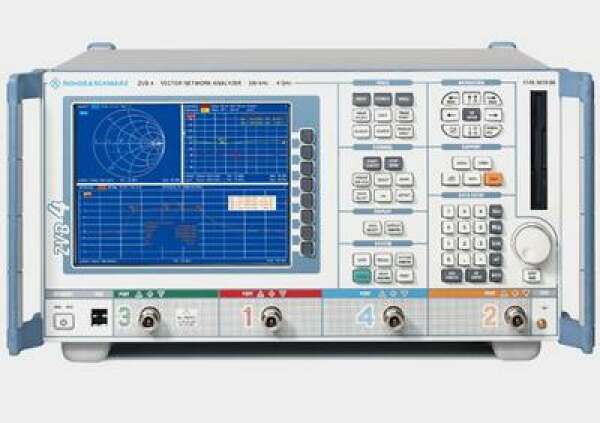

Rohde&Schwarz ZVB – векторные анализаторы электрических цепей

Серия векторных анализаторов электрических цепей R&S®ZVB перекрывает диапазоны частот от 10 МГц до 14/20 ГГц. Приборы данной серии предназначены для выполнения универсальных измерений параметров пассивных и активных компонентов. Использование приборов Rohde&Schwarz ZVB значительным образом упрощает векторный анализ электрических цепей, особенно в части многопортовых измерений и измерений параметров симметричных устройств.



Технические характеристики Rohde&Schwarz ZVB

Диапазон измерений

  • от 10 МГц до 14 ГГц (R&S®ZVB14)
  • от 10 МГц до 20 ГГц (R&S®ZVB20)

Количество измерительных портов

  • R&S®ZVB14:  два или четыре
  • R&S®ZVB20:  два или четыре

Время измерения одной точки при полосе ПЧ 500 кГц, режим CW

<4,5 мкс

Время измерения (201 точка)

<4,5 мс

Время передачи данных (201 точка)

  • По шине IEC/IEEE
  • По локальной сети 100 Мбит/с по протоколу VX11
  • По локальной сети 100 Мбит/с по протоколу RSIB

  • <2,9 мс
  • <1,3 мс
  • <0,7 мс

Время переключения

  •    Между каналами
  •    Между наборами настроек



  • <1 мс
  • <10 мс

Динамический диапазон в полосе измерения 10 Гц (зависит от типа прибора):



   Между измерительными портами (спец.)

>120 дБ

   Между измерительными портами (тип.)

>130 дБ

Выходная мощность измерительного порта

>10 дБмВт, тип. 15 дБмВт

Диапазон развертки по мощности

>40 дБ, тип. 55 дБ

Полоса ПЧ

от 1 Гц до 500 кГц

Количество каналов, диаграмм, кривых

>100 для каждого

Количество точек на кривую

от 1 до 60001

Операционная система

Windows XP Embedded






Векторный анализатор электрических цепей R&S®ZVB14 2 порта, 14 ГГц, в высоком корпусе

Артикул: RS-ZVB14.17

Диапазон частот: от 10 МГц до 14 ГГц Измерительные порты: 3,5 мм

Товар не поставляется

Векторный анализатор электрических цепей R&S®ZVB14 4 порта, 14 ГГц

Артикул: RS-ZVB14.19

Диапазон частот: от 10 МГц до 14 ГГц Измерительные порты: 3,5 мм (вилка

Товар не поставляется

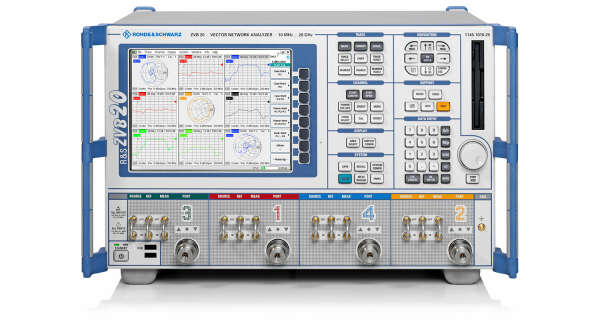

Векторный анализатор электрических цепей R&S®ZVB20 2 порта, 20 ГГц, компактный вариант

Артикул: RS-ZVB20.20

Диапазон частот: от 10 МГц до 20 ГГц Измерительные порты: 3,5 м

Товар не поставляется

Векторный анализатор электрических цепей R&S®ZVB20 4 порта, 20 ГГц

Артикул: RS-ZVB20.25

Диапазон частот: от 10 МГц до 20 ГГц Измерительные порты: 3,5 мм (вилка)

Товар не поставляется
