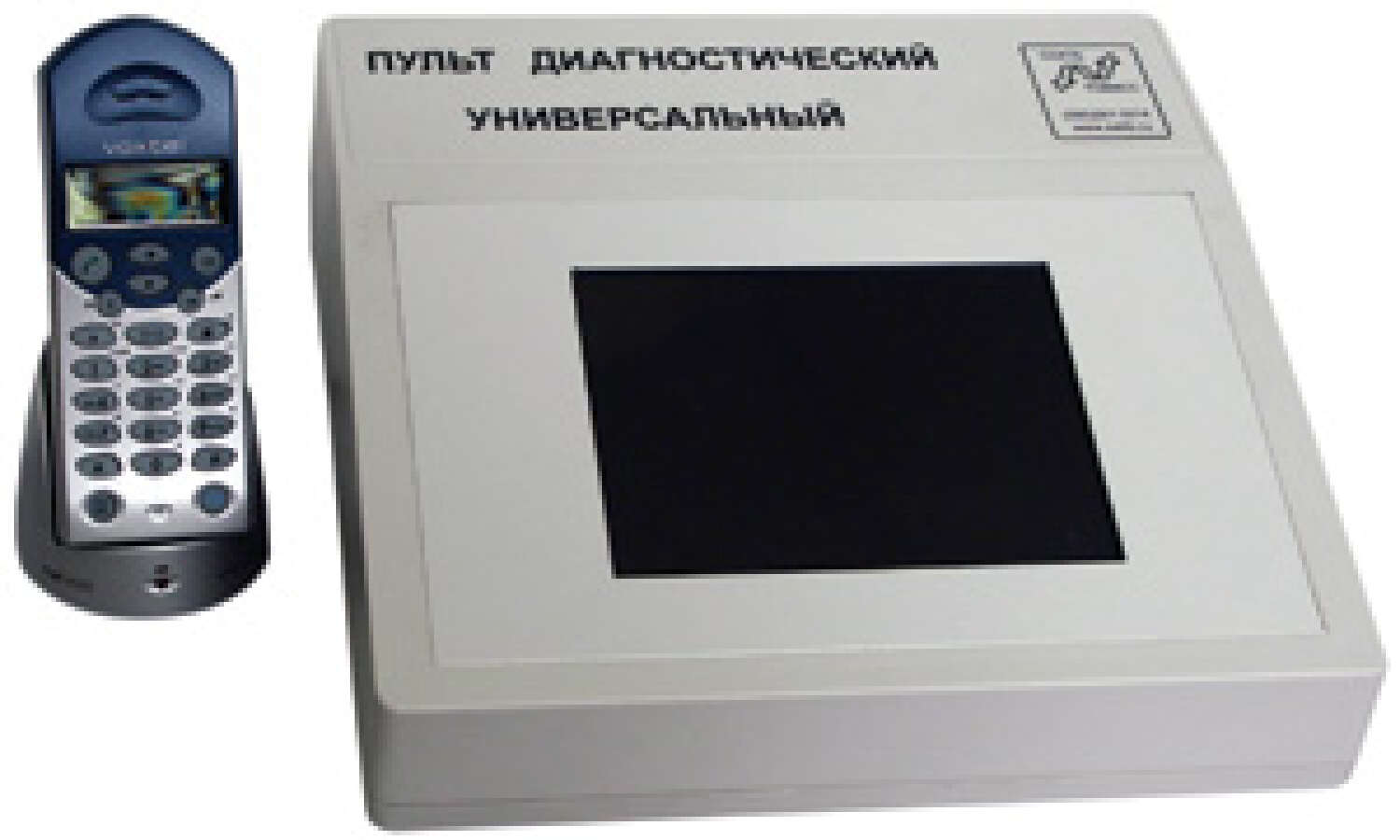

ПДУ - пульт диагностический универсальный

Артикул: 3-20-7052

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Пульт диагностический универсальный предназначен для контроля параметров двухпроводных аналоговых абонентских линий, а также подключённых к ним оконечных абонентских устройств, в том числе включённых по спаренной схеме.

Технические данные и особенности

  • Пульт диагностический универсальный ПДУ позволяет:
    • выявлять повреждения на станционной и линейной стороне;
    • производить проверку работоспособности абонентского телефонного аппарата;
    • контролировать процесс установления соединения, а также определять другие параметры телефонной линии.
  • ПДУ оборудован жидкокристаллическим сенсорным экраном для отображения информации и выбора режимов работы.
  • В качестве разговорного устройства пульта используется радиотрубка стандарта DECT.
  • Пульт диагностический универсальный ПДУ выполнен в настольном исполнении.
  • Подключение производится к кроссу в плинт с размыкаемыми контактами.
  • Питание пульта осуществляется от источника питания постоянного тока с напряжением от 42 до 72 В или от источника переменного тока с напряжением 42 В.
  • Масса - не более 3 кг
  • Габариты - 230 х 85 х 225 мм

Пульт диагностический универсальный ПДУ позволяет проводить следующие испытания и измерения:

  • Контроль телефонного соединения с абонентом;
  • Измерение напряжения на проводах «а» и «б»;
  • Выбор абонента А или Б при спаренных телефонных аппаратах (возможность проведения всех испытаний);
  • Проверка проводов «а» и «б» на разъединение, проверка соединения;
  • Проверка станционной стороны путём набора номера вызываемого абонента;
  • Измерение напряжения на проводах «а» и «б» станционной стороны;
  • Измерение сопротивления изоляции между проводами «а» и «б» станционной стороны и «землёй»;
  • Автоматическое определение повреждений на линейной стороне и наличие телефонного соединения с абонентом;
  • Измерение напряжения на проводах «а» и «б» линейной стороны;
  • Измерение сопротивления изоляции между проводами «а» и «б» линейной стороны и «землёй»;
  • Измерение ёмкости между проводами «а» и «б» линейной стороны и «землёй»;
  • Проверка конденсатора в телефонном аппарате абонента;
  • Измерение сопротивления телефонного аппарата в режиме приема сигнала посылки вызова;
  • Прямой вызов абонента и местный разговор по проверяемой линии;
  • Измерение сопротивления шлейфа вместе с телефонным аппаратом абонента;
  • Проверка работы импульсного номеронабирателя телефонного аппарата абонента с измерением параметров шлейфных импульсов;
  • Проверка работы телефонного аппарата абонента с тональным набором номера с измерением параметров DTMF;
  • Генерирование в линию тонального сигнала 700 Гц;
  • Работа в режиме станционного автоответчика.
