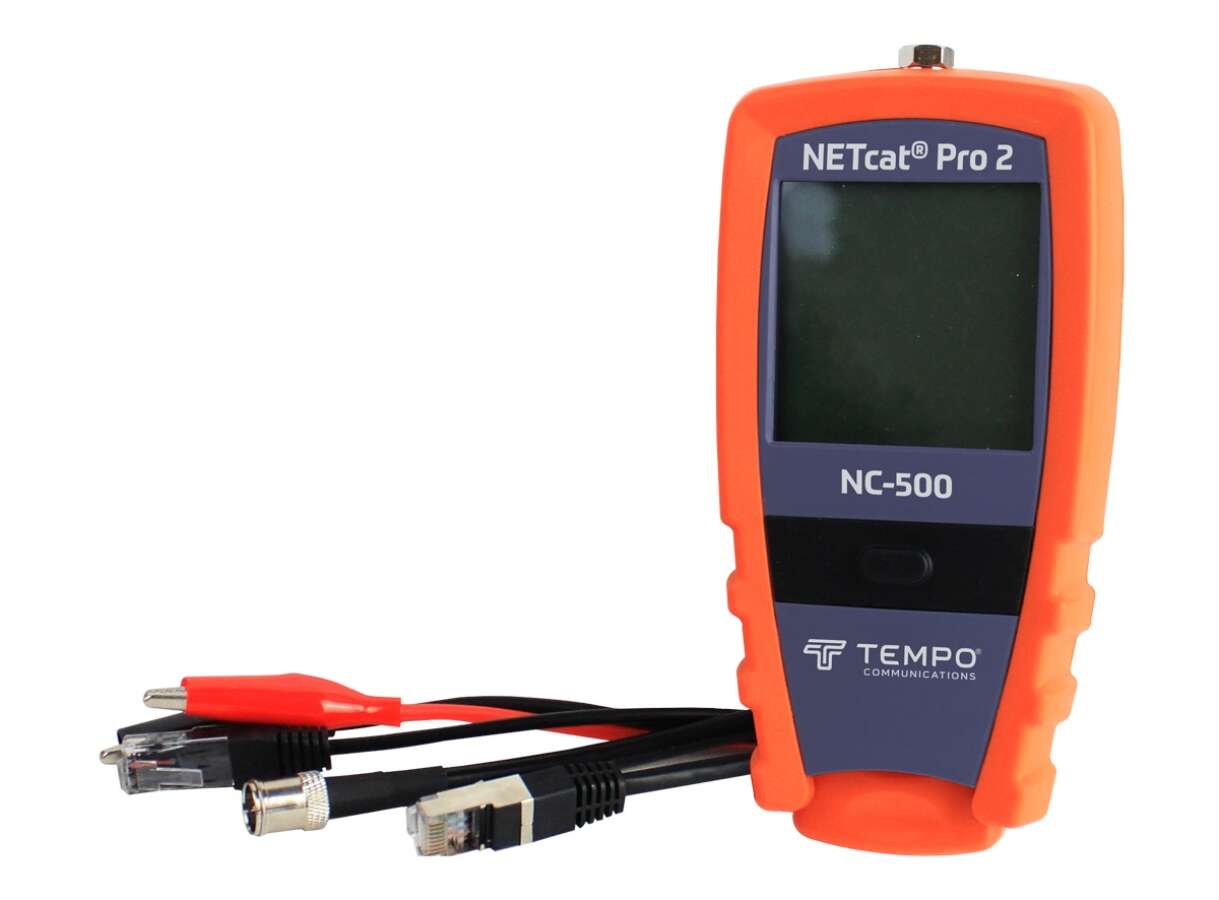

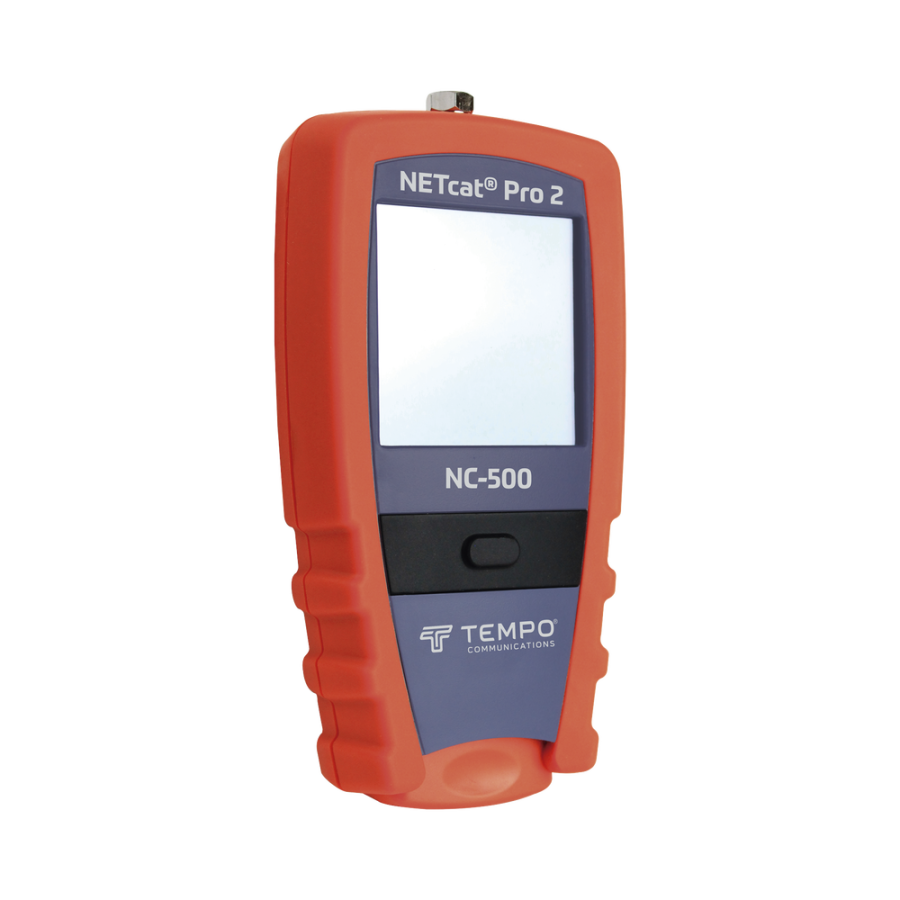

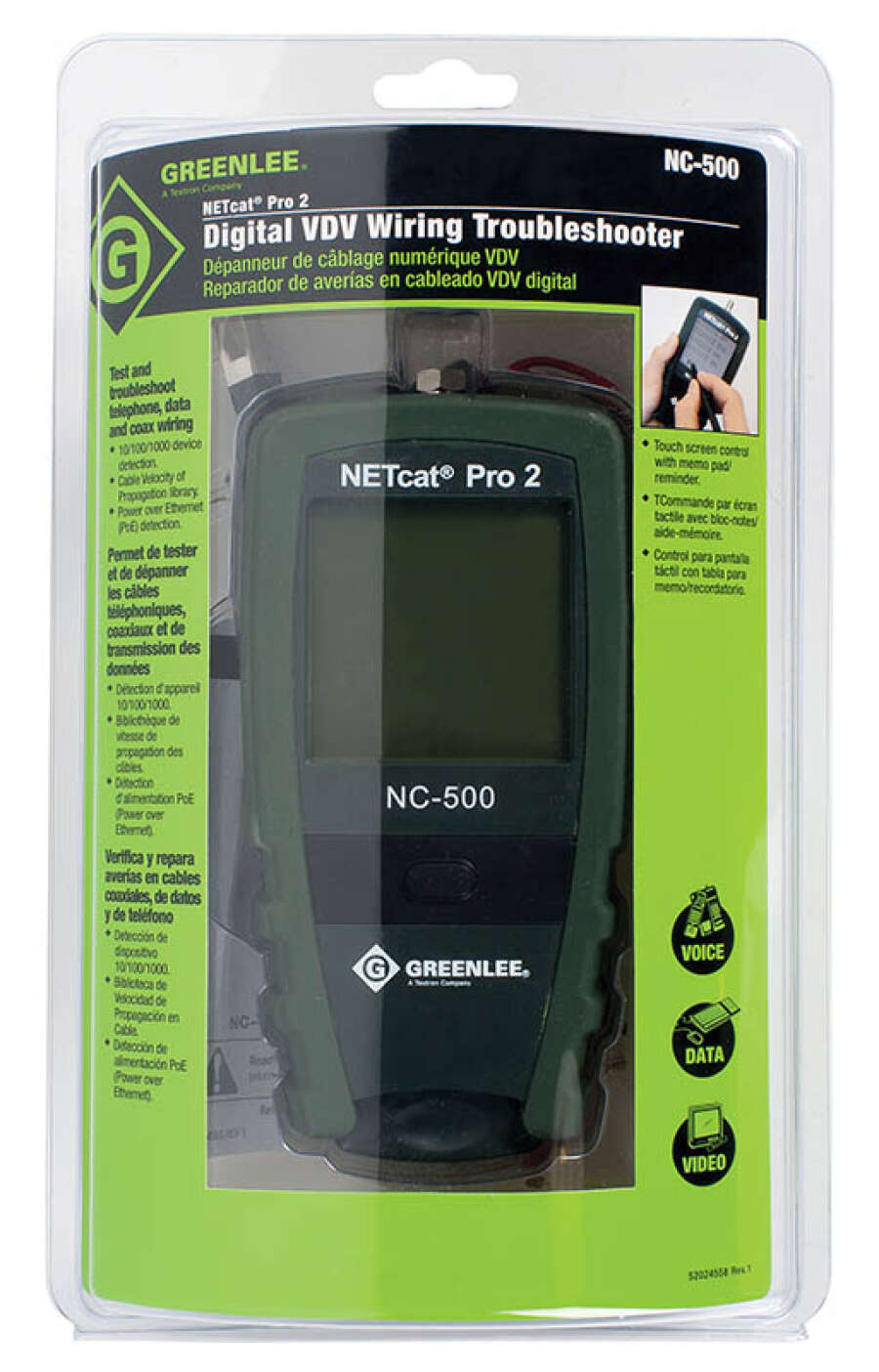

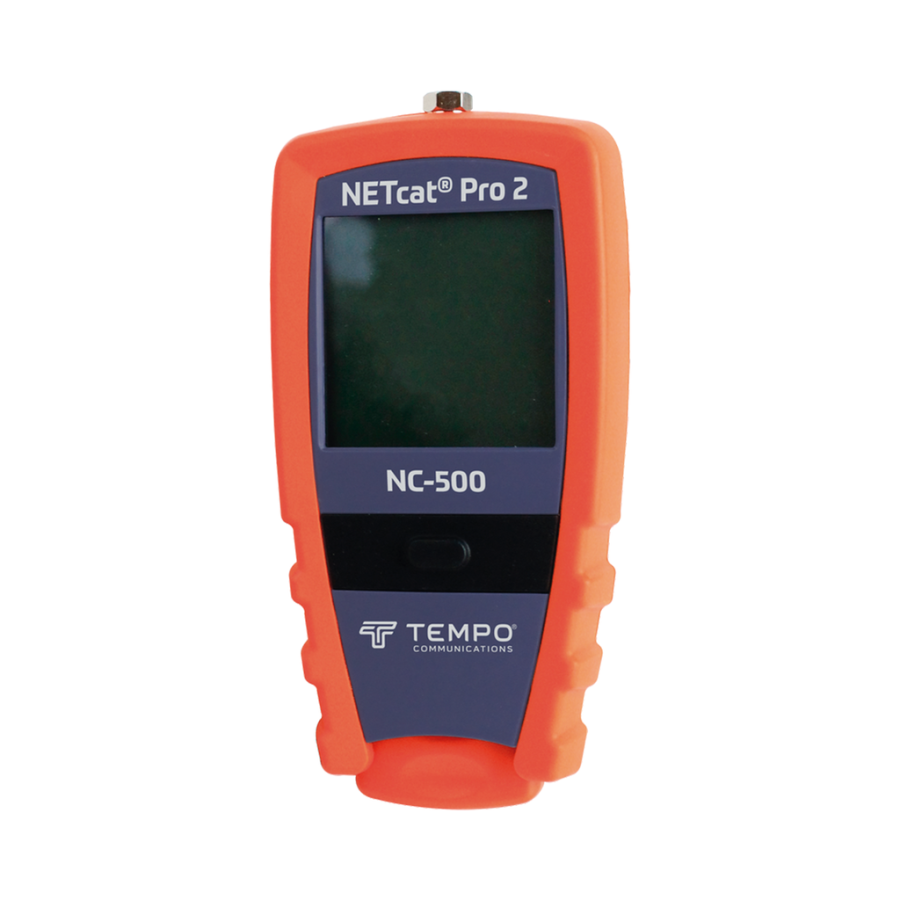

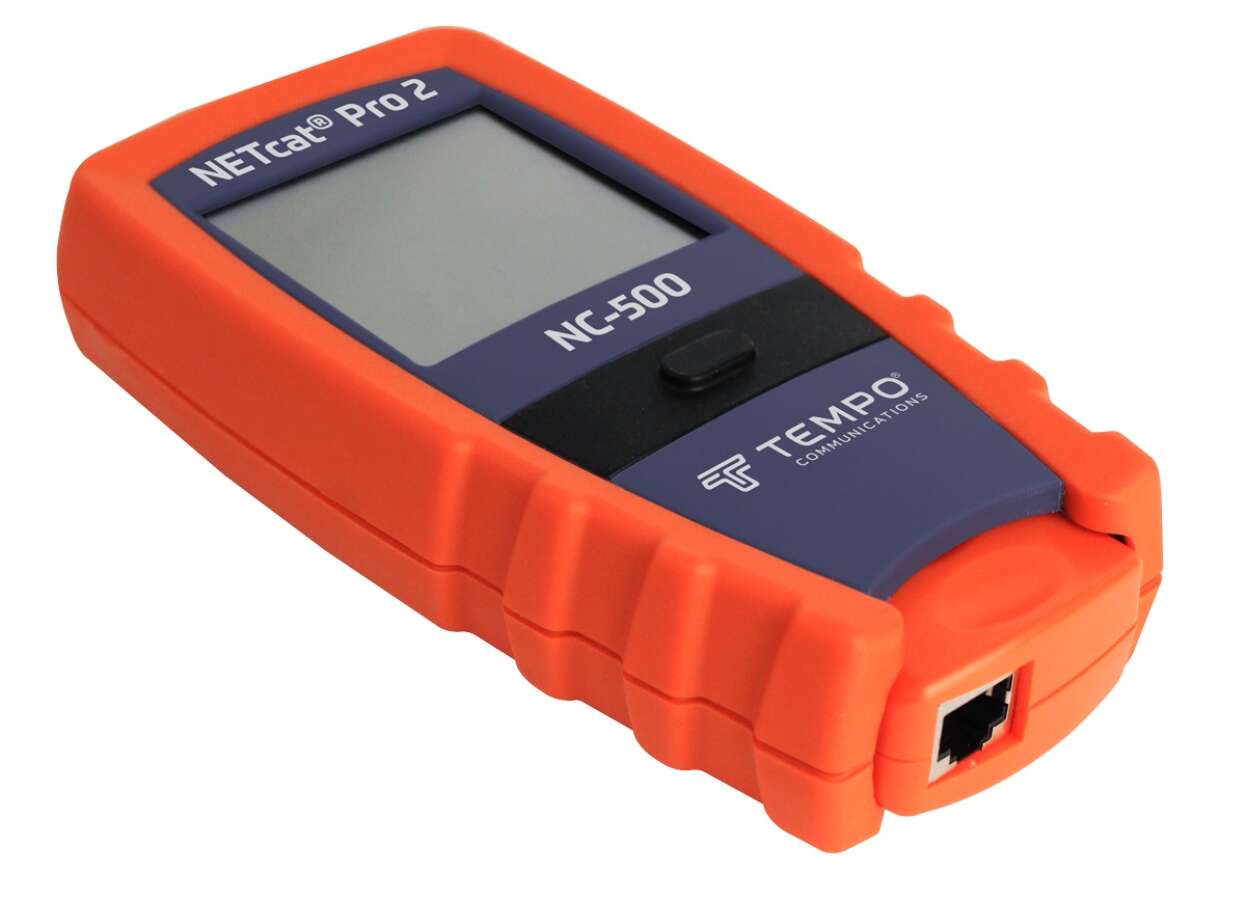

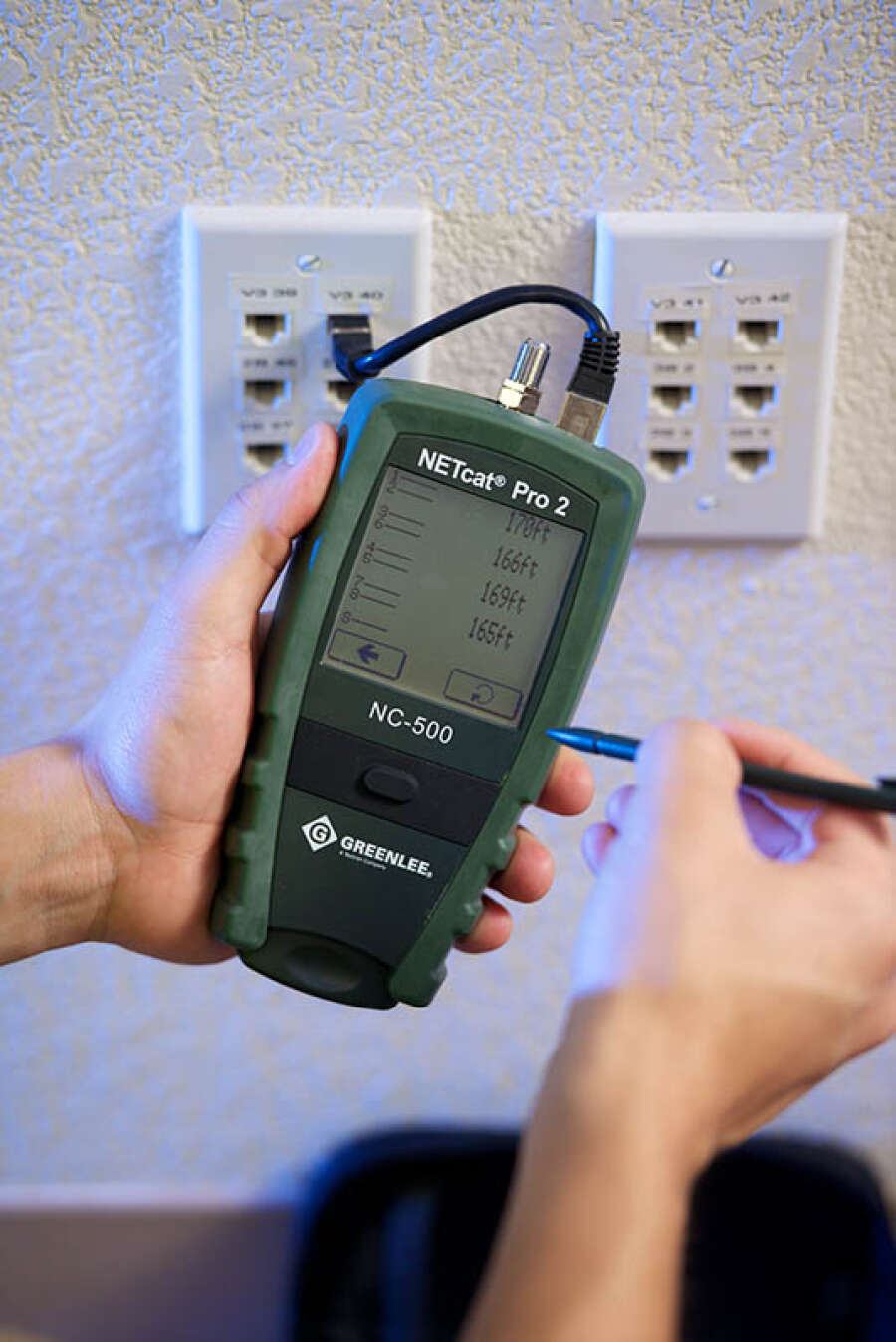

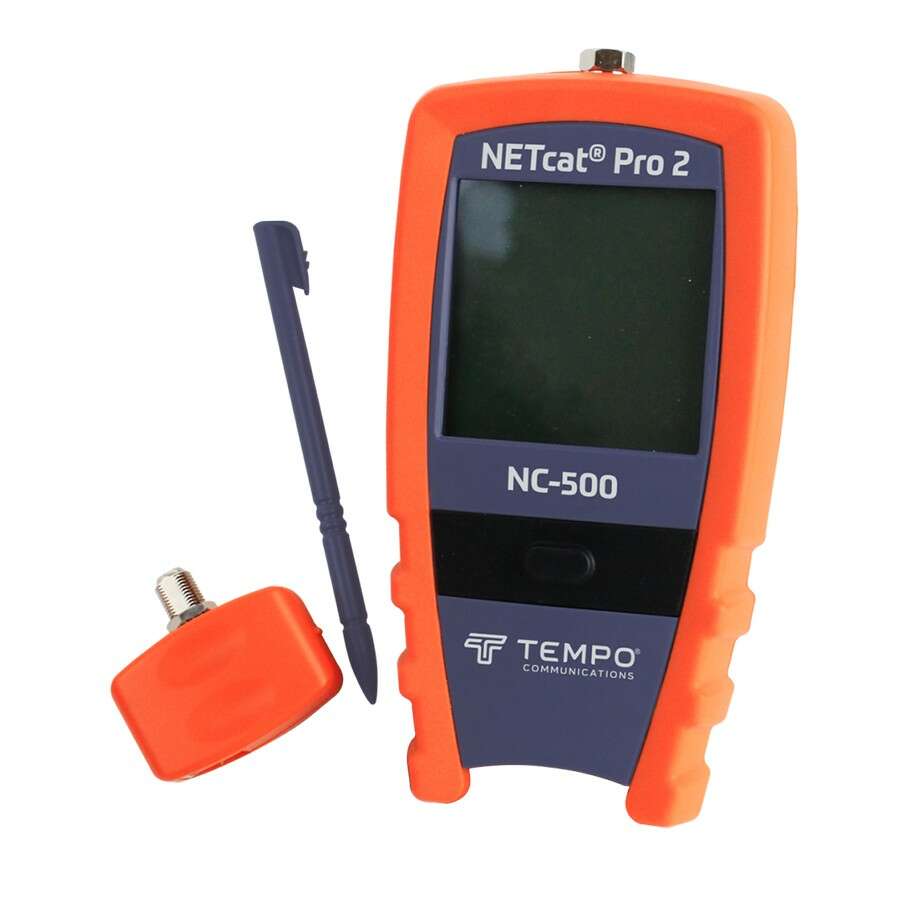

Greenlee NETcat Pro NC-500 - сетевой тестер

Артикул: GT-NETcat Pro

Цена: 50 274.73 ₽

В наличии: 4

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
50 274.73 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Tempo NeTcat Pro NC-500 - компактный, удобный и многофункциональный сетевой тестер для диагностики витой пары и коаксиальных кабелей. Кроме набора базовых тестов, таких как тестирование целостности проводки, наличия обрывов, КЗ, перепутанных пар, жил и др., тестер NeTcat Pro позволяет определять активный ли порт и какое оборудование установлено на обратном конце, наличие PoE. NC-500 выполняет измерения TDR методом (импульсный рефлектометр), благодаря чему определяет расстояние не только до обрыва кабеля, но и до короткого замыкания. Для повышения производительности труда при идентификации абонентских кабелей в серверной доступны 7 дополнительных номерных удаленных идентификаторов (поставляются отдельно).

Отображение информации производится на высоко контрастном сенсорном ЖК дисплее с разрешением 128×128 точек и подсветкой.

Функциональные особенности Tempo NeTcat Pro NC-500

  • cенсорный экран с регулировкой контрастности и подсветкой;
  • одновременное отображение схемы разводки и расстояния до повреждений;
  • тестирование экранированной (STP) и не экранированной (UTP) витой пары, а также коаксиальных кабелей;
  • определение наличия PoE;
  • определение длины кабеля и расстояния до обрыва (до 610 м) рефлектометрическим методом (TDR);
  • определение расстояния до короткого замыкания между парами;
  • определение обрыва экрана кабеля;
  • диагностика перепутанных жил в паре (reversed pair);
  • диагностика перепутанных жил разных пар (crossed wires);
  • тестирование расщепленных пар (split pair);
  • идентификация типа соединения: 10/100/1000 Base T;
  • память типов кабелей с разными NVP в том числе заданных пользователем;
  • функция записи напоминаний/заметок Memory Pad;
  • идентификация активного оборудования: ПК или концентратора (Hub);
  • отображение состояния сетевых устройств;
  • генерация тонального сигнала для сортировки жил и идентификации порта кросса;
  • тестирование патч-шнуров;
  • индикатор низкого заряда батареи;
  • работа от одной батареи 9В;
  • совместимость с индуктивными щупами Tempo

Видеоинструкция по работе с Tempo NeTcat Pro NC-500

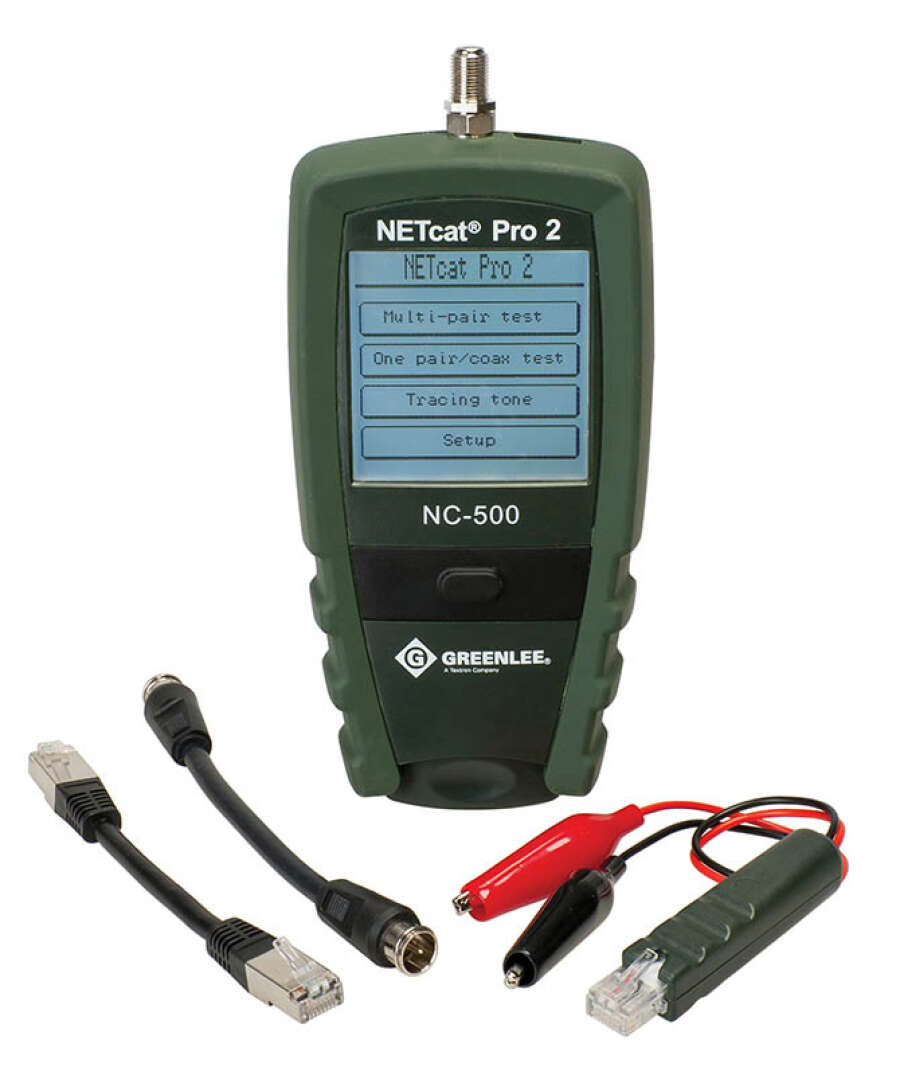

Сравнительная таблица комплектов (Tempo) Greenlee

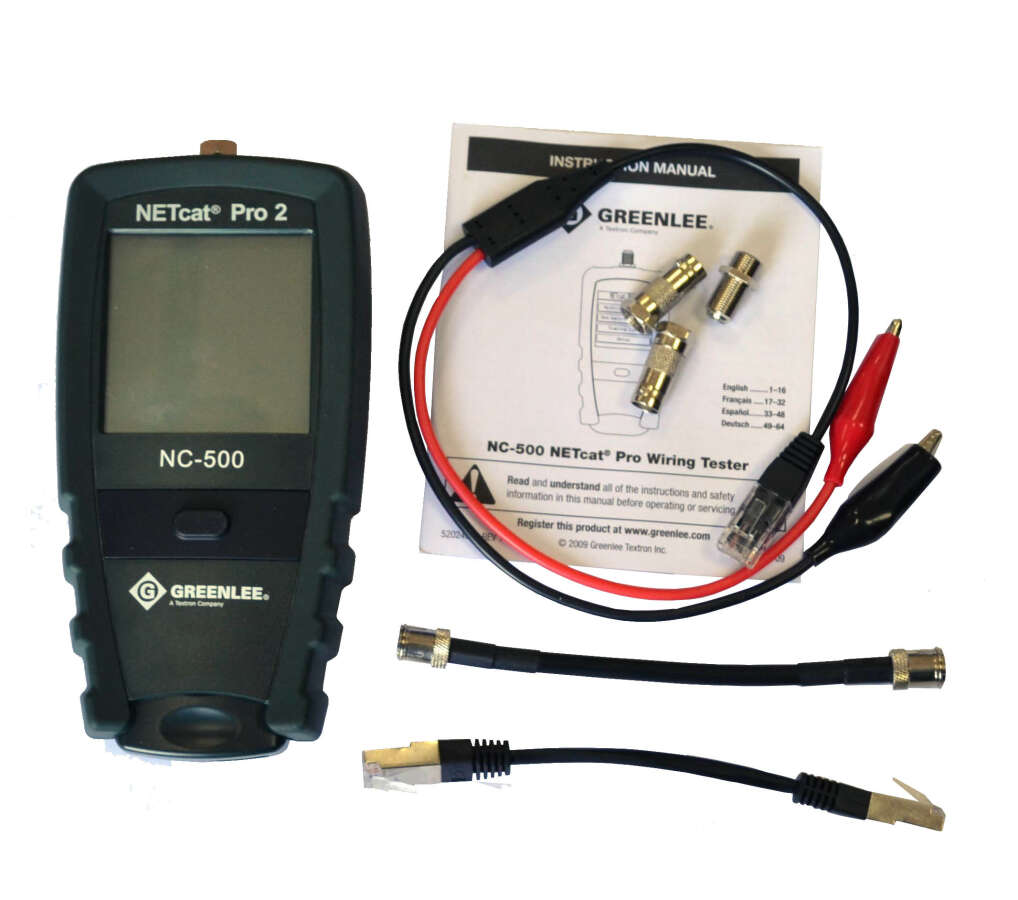

Комплектующие GT-NETcat Pro GT-NC510-KIT GT-NC500-KIT GT-NC-KIT
Кабельный тестер NetCat Pro NC-500

+

+ + +
Удаленный блок (идентификатор №1) + + + +
Тестовый шнур RJ45 – RJ45 + + + +
Тестовый шнур коаксиальный F – типа + + + +
Переходник RJ45 – крокодилы + + + +
Индуктивный щуп 500XP     + +
Телефонная гарнитура     + +
Комплект наконечников для индуктивного щупа     + +
Модульный адаптер     + +
Комплект удаленных идентификаторов 2 – 8   +   +
Адаптер коаксиального кабеля F-типа 1 шт 1 шт 1 шт 1 шт
Переходник F - BNC 2 шт 2 шт 2 шт 2 шт
Стилус + + + +
Защитный чехол – сумка   +   +
Сумка для транспортировки     + +
Инструкция по эесплуатации кабельного тестера NetCat Pro + + + +
Инструкция по эксплуатации индуктивного щупа 500XP     + +



Характеристики Greenlee NETcat Pro NC-500:

Параметр Значение
Максимальная длина измеряемого кабеля, м (определение длины кабеля и расстояния до обрыва и КЗ) 609.6
Разрешение при измерении длины, см 30,5
Погрешность определения расстояния до обрыва и КЗ ±4%
Максимальная длина кабеля для определения схемы (Wiremap), м 100
Минимальное расстояние для идентификации Split Pair, м 3
Частота сигнала для трассировки и отбора пар

577 Гц/983 Гц; ​577 Гц/983 Гц/818Гц/923 Гц

Тип дисплея Сенсорный, монохромный LCD 60 x 58 мм с подсветкой
Разрешение дисплея 128х128 точек

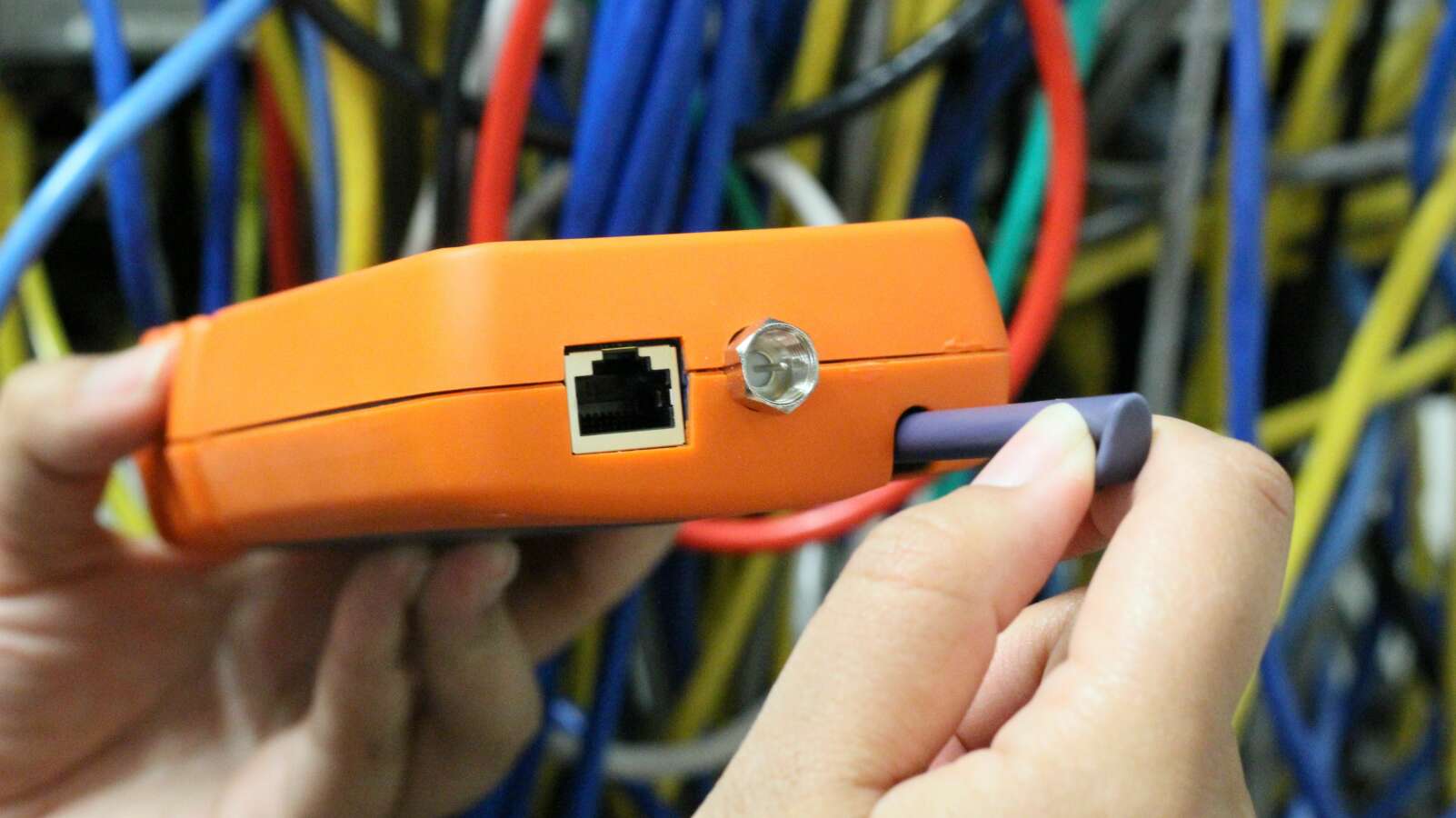

Тип интерфейсов RJ45, Коаксиальный (F)
Питание 9 В (крона)
Время автоотключения в режиме ожидания, мин настраиваемое (0 – 15 мин)
Температура эксплуатации  0 °C до 50 °C
Температура хранения -20 °C до 70 °C
Габариты, мм 85 x 35 x 170
Вес, гр 200

Функциональные особенности Tempo NeTcat Pro NC-500

  • cенсорный экран с регулировкой контрастности и подсветкой;
  • одновременное отображение схемы разводки и расстояния до повреждений;
  • тестирование экранированной (STP) и не экранированной (UTP) витой пары, а также коаксиальных кабелей;
  • определение наличия PoE;
  • определение длины кабеля и расстояния до обрыва (до 610 м) рефлектометрическим методом (TDR);
  • определение расстояния до короткого замыкания между парами;
  • определение обрыва экрана кабеля;
  • диагностика перепутанных жил в паре (reversed pair);
  • диагностика перепутанных жил разных пар (crossed wires);
  • тестирование расщепленных пар (split pair);
  • идентификация типа соединения: 10/100/1000 Base T;
  • память типов кабелей с разными NVP в том числе заданных пользователем;
  • функция записи напоминаний/заметок Memory Pad;
  • идентификация активного оборудования: ПК или концентратора (Hub);
  • отображение состояния сетевых устройств;
  • генерация тонального сигнала для сортировки жил и идентификации порта кросса;
  • тестирование патч-шнуров;
  • индикатор низкого заряда батареи;
  • работа от одной батареи 9В;
  • совместимость с индуктивными щупами Tempo

Кабельный тестер Greenlee NetCat Pro NC-500 имеет простое и интуитивно понятное меню.  Все основные измерения производятся в окне многопарного тестирования (Multi Pair Test). Для Диагностики отдельной пары или коаксиального кабеля, используется следующий пункт меню – One Pair/Coax test.

Greenlee NetCat Pro NC-500 также имеет встроенный тональный генератор, который может подавать в кабель или отдельные пары тональный сигнал для трассировки и отбора пар. А все основные настройки выполняются в пункте Setup.

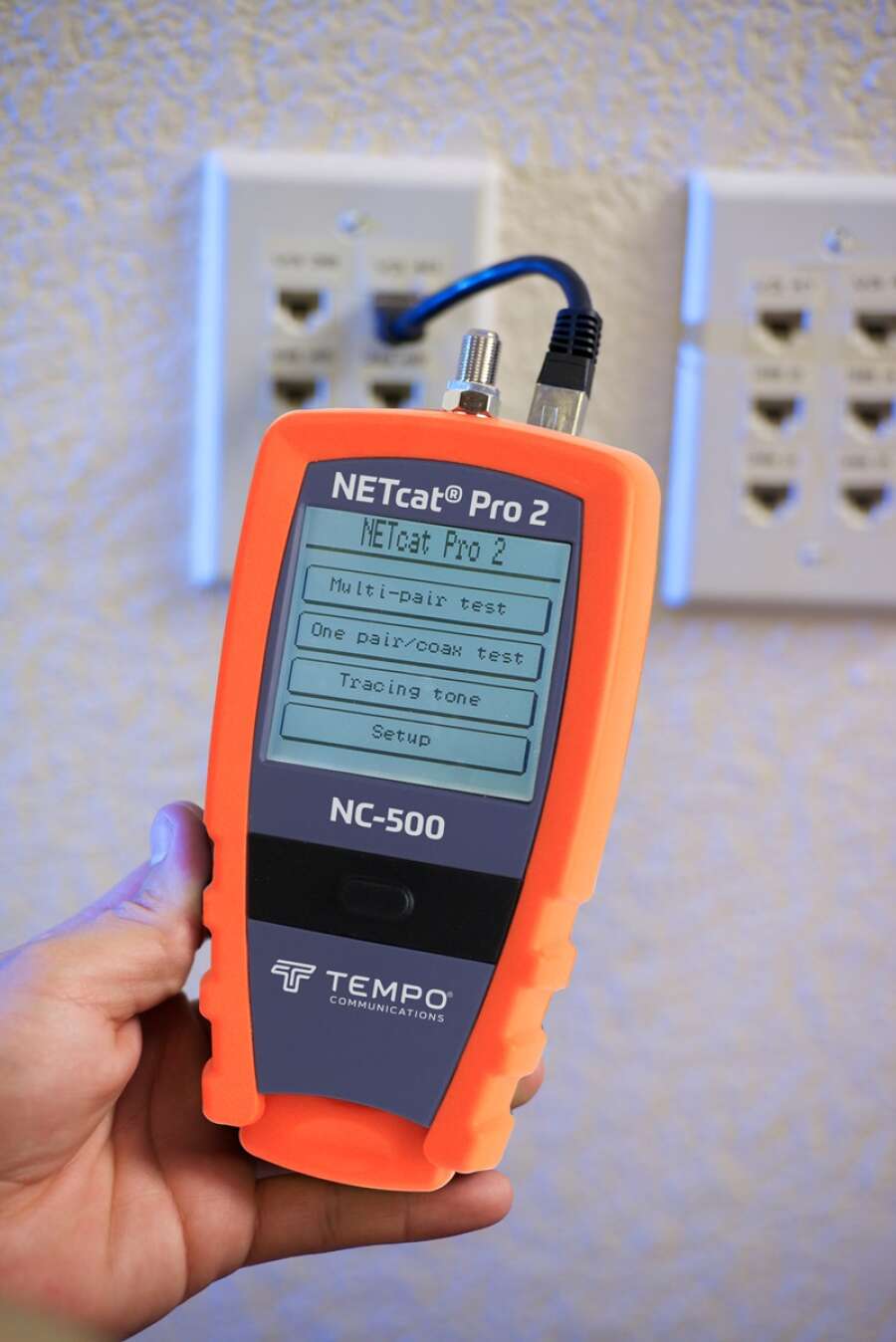

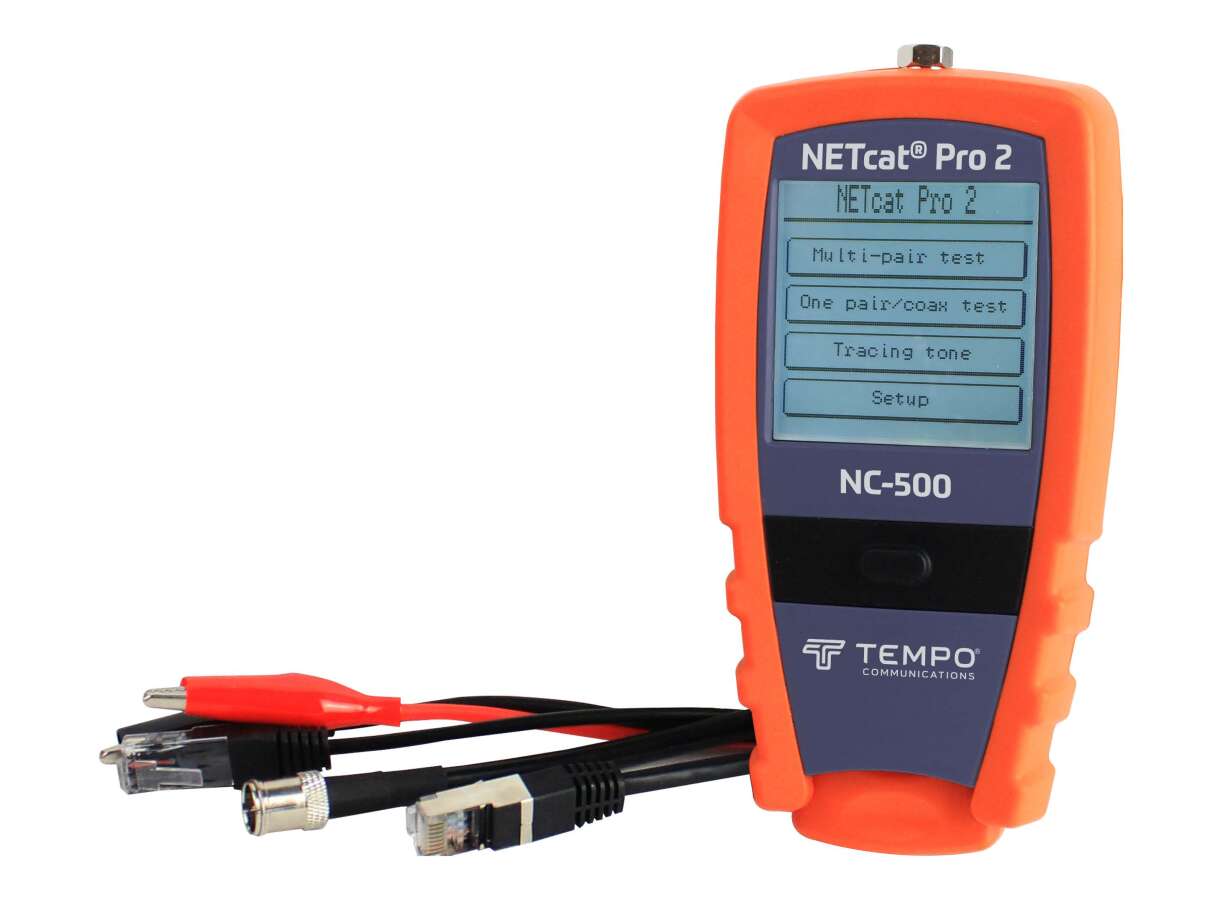

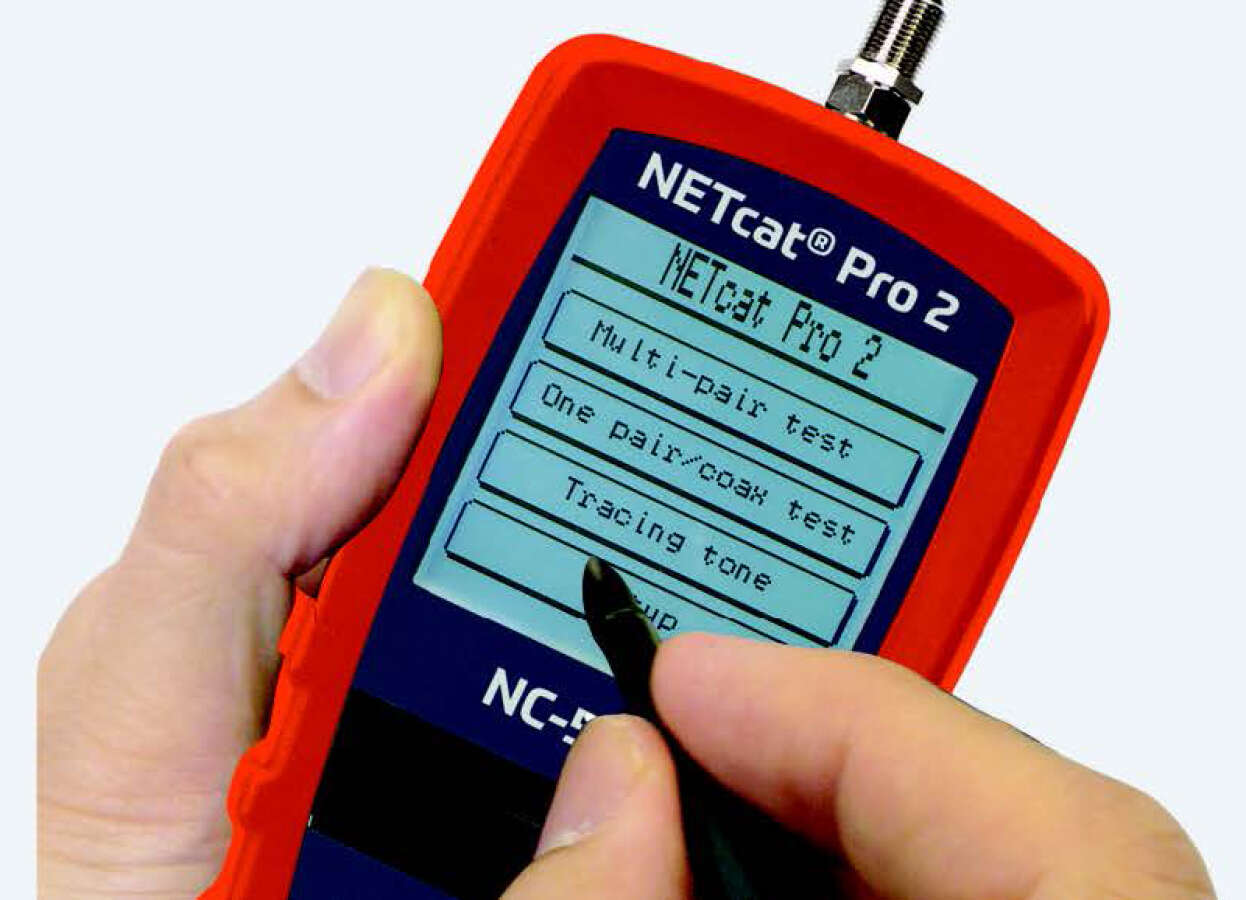

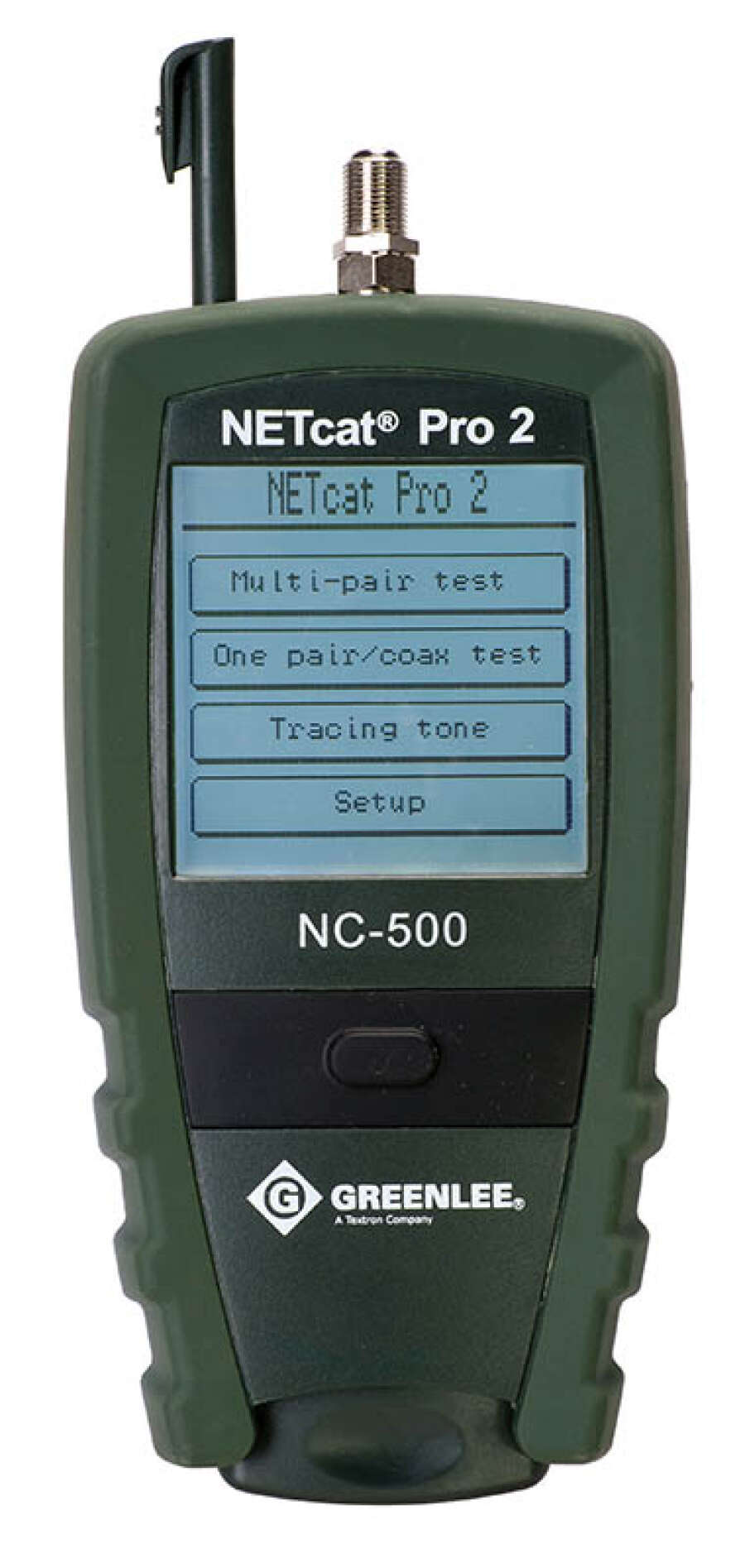

Основное меню кабельного тестера Greenlee NetCat Pro NC-500

Рисунок 1 – Основное меню кабельного тестера Greenlee NetCat Pro NC-500

Подготовка к измерениям

Для обеспечения высокой точности локализации повреждений перед их выполнением необходимо провести настройку прибора для работы с определенным кабелем.

Меню настроек кабельного тестера

Рисунок 2 – Меню настроек кабельного тестера

В меню настроек нам предоставлен список кабелей типа «витая пара», из которых мы можем выбрать наиболее подходящий нам (Рисунок 3).

База кабелей тестера для кабелей типа «витая пара»

Рисунок 3 – База кабелей тестера для кабелей типа «витая пара»

В случае если нужного кабеля в меню нет, его можно создать самостоятельно. Для этого предварительно необходимо подключить к NetCat Pro катушку кабеля известной длины и подобрать коэффициент N.V.P. таким образом, чтобы тестер отображал правильную длину (Рисунок 4).

Определение коэффициента NVP для кабеля известной длины

Рисунок 4 – Определение коэффициента NVP для кабеля известной длины

После того, как NVP определен, в списке кабелей создается новый тип кабеля.

Эта функция чрезвычайно важна, особенно в последнее время, когда на рынке появилось много кабелей с нестандартными характеристиками жил. Встречаются кабели с уменьшенным диаметром жил, сами же жилы не всегда полностью медные (часто встречаются просто обменённые).

Коэффициент NVP зависит от скорости, с которой распространяется электрический сигнал по кабельной паре и позволяет тестеру точно рассчитать длину кабеля или расстояние до повреждения.

Таким же образом мы можем работать и с коаксиальными кабелями.

В разделе «Записная книга (Memo Pad)» можно записать часто использующуюся информацию, например порядок обжимки жил и др.

Поиск места обрыва жилы или пары

Для определения длины кабеля или расстояния до обрыва отдельной пары или жилы не требуется подключать заглушку к концу кабеля. Достаточно зайти в режим многопарного тестирования и запустить измерение. На экране тестера отобразится длина каждой из пар.

Определение длины кабеля тестером

Рисунок 5 – Определение длины кабеля тестером

Если же какая-то из пар или жил будет оборвана, тестер отобразит расстояние до обрыва. Так, на приведенном выше рисунке 6 можно отметить обрыв пары 4-5. Причем для Greenlee NetCat Pro NC-500 не имеет значения, оборвана жила 4, или 5, или обе жилы перебиты в одном месте – результат будет тот же.

Определение расстояния до обрыва пары 4-5 кабельным тестером

Рисунок 6 – Определение расстояния до обрыва пары 4-5 кабельным тестером

Поиск места короткого замыкания в паре

Если жилы одной из тестируемых пар будут замкнуты между собой, это тоже  будет отображено на экране тестера.

На рисунке 7 видно короткое замыкание жил 7 и 8 на расстоянии 106,2 м.

Определение расстояния до короткого замыкания в паре кабельным тестером Greenlee NetCat Pro NC-500

Рисунок 7 – Определение расстояния до короткого замыкания в паре кабельным тестером

Использовать в этом режиме удаленный идентификатор не обязательно. Но если он будет установлен (Рис. 8), на точность определения расстояния до короткого замыкание это не сильно повлияет.

Определение расстояния до короткого замыкания в паре кабельным тестером Greenlee NetCat Pro NC-500 с подключенным удаленным модулем

Рисунок 8 – Определение расстояния до короткого замыкания в паре кабельным тестером Greenlee NetCat Pro NC-500 с подключенным удаленным модулем

Поиск короткого замыкания между жилами разных пар

В режиме многопарного тестирования тестер Greenlee NetCat Pro NC-500 определяет и этот тип повреждения, однако не может отобразить расстояние до него.

Рисунок 9 – Определение короткого замыкание между жилами разных пар в режиме многопарного тестирования

Для определения расстояния может быть использован режим попарного тестирования (One Pair/Coax test). Для этого понадобится доступ к каждой паре в отдельности. Это можно реализовать, разобрав розетку или патчкорд. Но удобнее использовать модульный адаптер GT-PA1902, который входит в расширенный комплект кабельного тестера GT-NC-KIT или поставляется отдельно.

Подключившись при помощи крокодилов к парам 12 и 45 (Рисунок 10, 11) можно убедиться, что короткого замыкания в парах нет.

Диагностика пары 4-5 в режиме попарного тестирования

Рисунок 10 – Диагностика пары 4-5 в режиме попарного тестирования

Диагностика пары 1-2 в режиме попарного тестирования

Рисунок 11 – Диагностика пары 1-2 в режиме попарного тестирования

Следует заметить, что модульный адаптер оказывает влияние на характеристики кабеля, что приведет к дополнительной погрешности в определении расстояния. Чтобы избежать этой погрешности, необходимо определить коэффициент NVP для кабеля с модульным адаптером и повторить измерения. Если создать в списке кабелей новый тип кабеля «кабель с модульным адаптером» и прописать необходимый NVP, то в будущем ускорит процесс измерений и не повлияет на их точность.

Подключившись к жилам из разных пар: 1-4 и 2-5 можно легко определить, что между жилами 2 и 5 имеется повреждение на расстоянии 90.4 м., что видно на рисунке 13 (результат будет более точным, если установленный коэффициент NVP будет учитывать подключенный модульный адаптер).

Диагностика жил 1-4 в режиме попарного тестирования

Рисунок 12 – Диагностика жил 1-4 в режиме попарного тестирования

Диагностика жил 2-5 в режиме попарного тестирования

Рисунок 13 – Диагностика жил 2-5 в режиме попарного тестирования

Определение перепутанных жил и разбитых пар

Для определения перепутанных жил в паре, перепутанных и разбитых пар (перепутанных жил из разных пар) к обратному концу кабеля обязательно необходимо подключать заглушку. Измерения проводятся в режиме многопарного тестирования. Результаты измерений приведены на рисунках ниже.

Перепутанные жилы одной пары

Рисунок 14а – Перепутанные жилы одной пары

Отображение перепутанных жил в паре кабельным тестером Greenlee NetCat Pro NC-500 с удаленным идентификатором

Рисунок 14б – Отображение перепутанных жил в паре кабельным тестером Greenlee NetCat Pro NC-500 с удаленным идентификатором

Расщепленная пара (перепутаны жилы двух разных пар)

Рисунок 15а – Разбитая пара (перепутаны жилы двух разных пар)

Отображение расщепленных пар кабельным тестером Greenlee NetCat Pro NC-500 с удаленным идентификатором

Рисунок 15б – Отображение разбитых пар кабельным тестером Greenlee NetCat Pro NC-500 с удаленным идентификатором

Результат измерения этого типа повреждения похож на короткое замыкание, однако если отсоединить удаленный идентификатор, то тестер никаких повреждений не обнаружит.

Рисунок 16а – Перепутанные пары

Отображение перепутанных пар кабельным тестером с удаленным идентификатором

Рисунок 16б – Отображение перепутанных пар кабельным тестером с удаленным идентификатором

К сожалению ни один тестер не может определить расстояние до места перепутывания жил в паре или расщепления пар (Рис. 14-15).

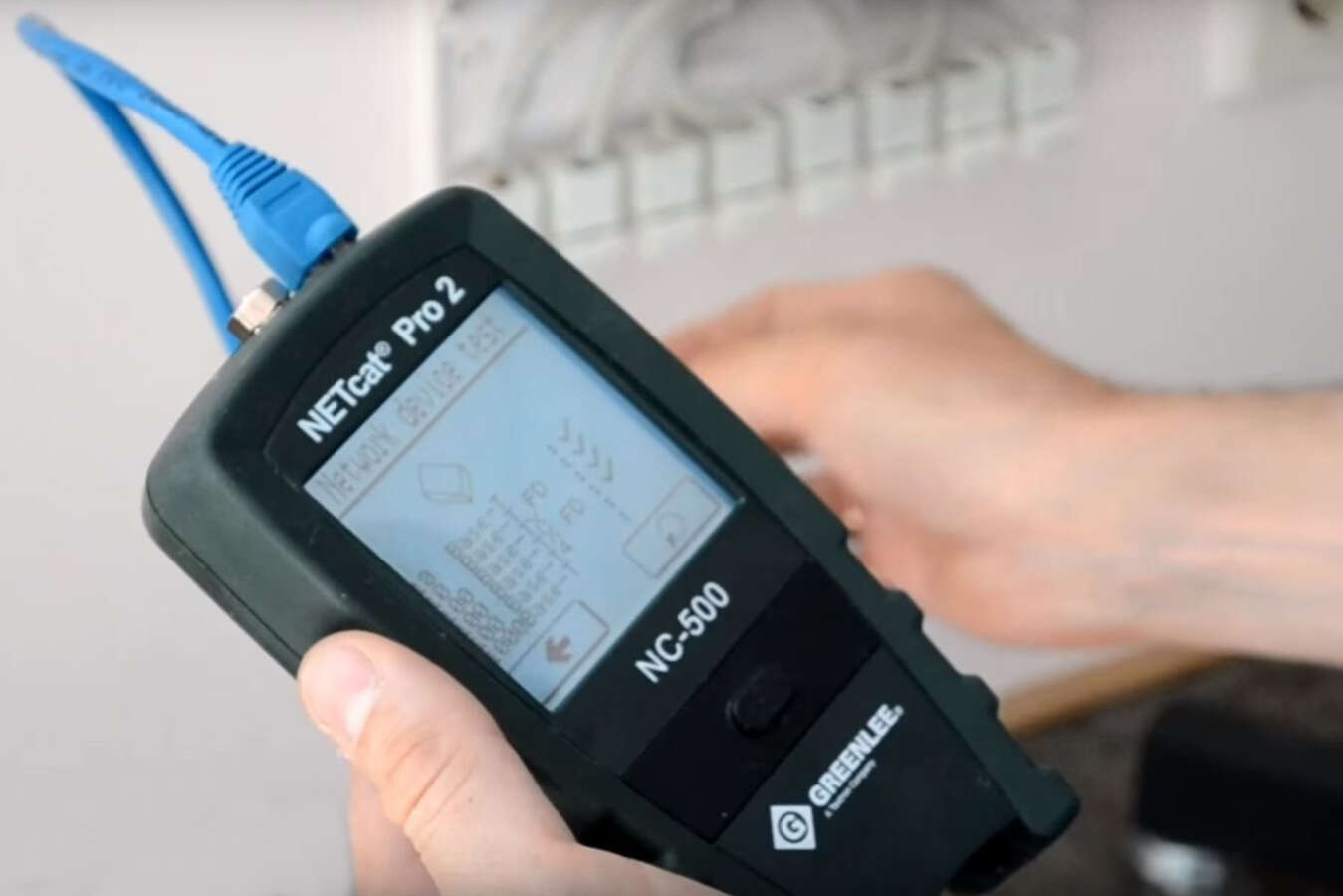

Тестирование активной сети

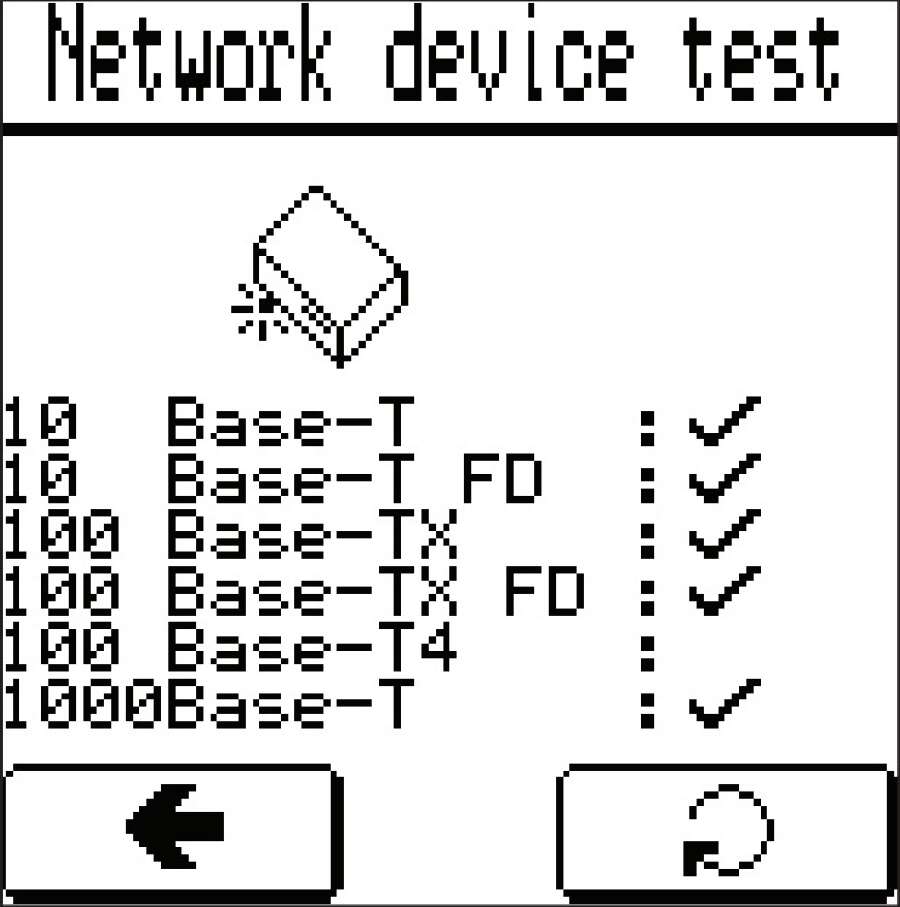

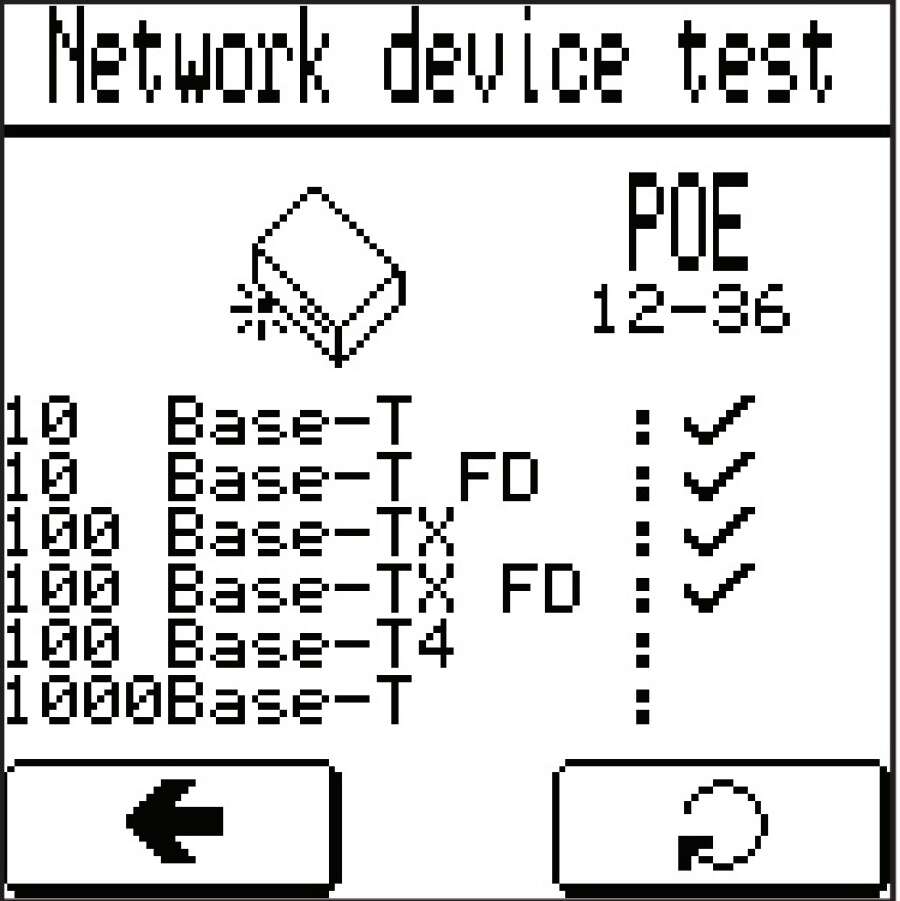

При подключении к активной Ethernet сети в режиме многопарного тестирования кабельный тестер Greenlee NetCat Pro NC-500 определяет характеристики сети. Если в кабеле присутствует напряжение PoE, тестер покажет, по каким парам оно передается.

Тестирование активной сети кабельным тестером Greenlee NetCat Pro NC-500

Рисунок 17 – Тестирование активной сети



Определение PoE

Рисунок 18 – Определение PoE

Определить длину кабеля в активной сети можно только в режиме однопарного тестирования, причем измерения необходимо проводить только на неактивной паре. Методика измерений аналогична описанной выше и изображенной на рисунках 10 – 13.

Идентификация порта коммутатора и отбор кабельных пар

Для идентификации порта коммутатора и отбора кабельных пар Greenlee NetCat Pro имеет встроенный генератор тонального сигнала. Существует возможность выбора одного из 4-х тональных сигналов, а также способа подачи сигнала: в выбранную пару или кабель целиком. Для идентификации пары или порта на обратном конце используется индуктивный щуп (приобретается отдельно).

Настройка тонального генератора кабельного тестера Greenlee NetCat Pro NC-500

Рисунок 19 – Настройка тонального генератора кабельного тестера Greenlee NetCat Pro NC-500

Функции защиты

При подключении к линии с напряжением более 5В тестер не выполняет никаких измерений, а на экран выводится предупреждающее сообщение. Также в NetCat Pro присутствует индикация низкого заряда батареи.

Тестирование витой пары при помощи NetCat Pro

Аксесуары для кабельного тестера Tempo NetCat Pro NC-500

Фото Артикул Наименование
GT-NC-510 Набор удаленных идентификаторов Greenlee NC-510
GT-500XPB
Greenlee 500XP - Индуктивный щуп
PT-901074

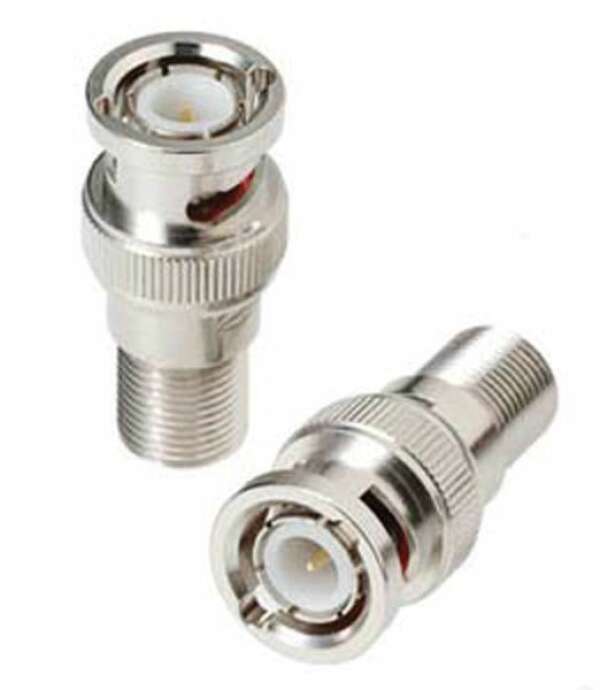

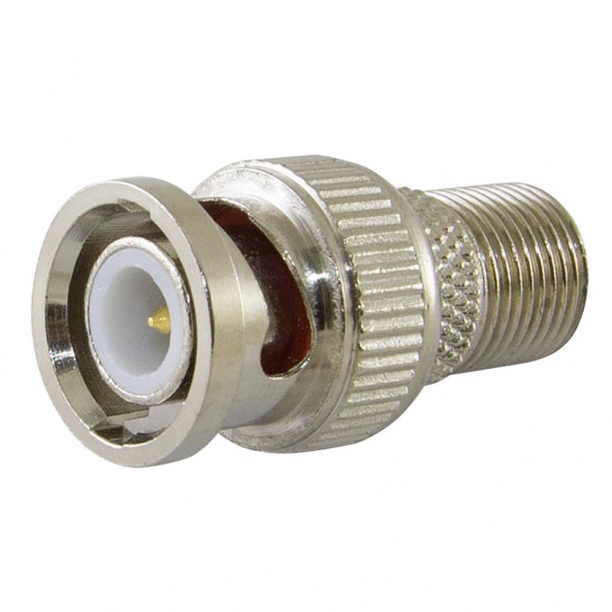

Greenlee 901074 - адаптер BNC (mail) - CATV F
