НИМ-25 - набор инструментов для монтажа ВОК

Артикул: НИМ-25

Цена: 38 991.94 ₽

В наличии: 21

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
38 991.94 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Набор инструментов для разделки и монтажа оптического кабеля СвязьКомплект НИМ-25 укомплектован необходимыми для этих целей инструментами ведущих производителей (вплоть до лупы, фонарика и салфеток для протирания волокна). Набор пригоден для разделки подвесных, городских и магистрально-зоновых волоконно-оптических кабелей при монтаже оптических линий связи. Имея в своем распоряжении НИМ-25, можно работать не только с легким универсальным внутриобъектовым кабелем, но и с бронированным кабелем, предназначенным для внешней прокладки. Все инструменты удобно распределены по специальным отделениям и карманам жесткого кейса, так что надежное хранение и быстрый доступ к ним гарантированы.

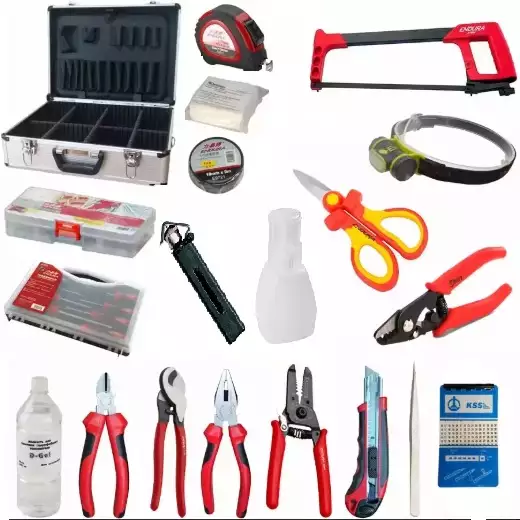

Комплект поставки набора для оптоволокна СвязьКомплект НИМ-25:

  1. Стриппер с крюком для снятия внешней изоляции кабеля 4.5 - 25 мм (PT-1822)
  2. Стриппер-прищепка для продольной и поперечной резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
  3. Стриппер для снятия изоляции с провода, резак, нержавеющая сталь, 0.8 - 2.6 мм (GT-1916-SS)
  4. Стриппер для оптоволокна 3 в 1: 125/250 мкм, 900 мкм, 1.6 - 3 мм (PT-1162)
  5. Пассатижи эргономичные Cr-V сталь, 152 мм (EN-E5351)
  6. Бокорезы эргономичные Cr-V сталь, 150 мм (EN-E5242)
  7. Тросорез кованый для стального тросса и проволоки до 6 мм (GT-722)
  8. Нож эргономичный с выдвижным лезвием, пенал на 5 лезвий (EN-E7017)
  9. Лезвия сегментированные Stanley, ширина 18 мм, 10 шт (ST-0-11-301)
  10. Ножницы монтажные для резки кевларовых нитей и медного провода (1-10-0057)
  11. Ножовка по металлу с полотном 300 мм (ST-1-15-122)
  12. Отвертки, набор 6 шт (4х100; 5.5х100; 6.5x150; 8х175; PH1x75; PH2x100) (ST-STHT0-60209)
  13. Отвертка прецизионная 4 в 1 с клипсой: PH0, PH00, SL 1.6 и 3.2 мм (JIC-S-41)
  14. Маркеры для кабеля 1 - 45, блокнот с наклейками, 10 листов (WMB-3)
  15. D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) (ROS-00026)
  16. Дозатор для спирта с помпой MENDA, полипропиленовый, 250 мл (FIS-F1007PL)
  17. Салфетки безворсовые Kim-Wipes для протирки волокна, лабораторные (280 штук) (FIS-34-55)
  18. Лупы увеличительные: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
  19. Пинцет прямой с заостренными кончиками (EN-E9713)
  20. Проволочки 100 мкм для прочистки сердцевин оптических коннеторов (8 шт) (F1-8265)
  21. Изолента 3M Temflex™ 1300, черная, 19 х 0.13 мм, длина 20 м (7100080340)

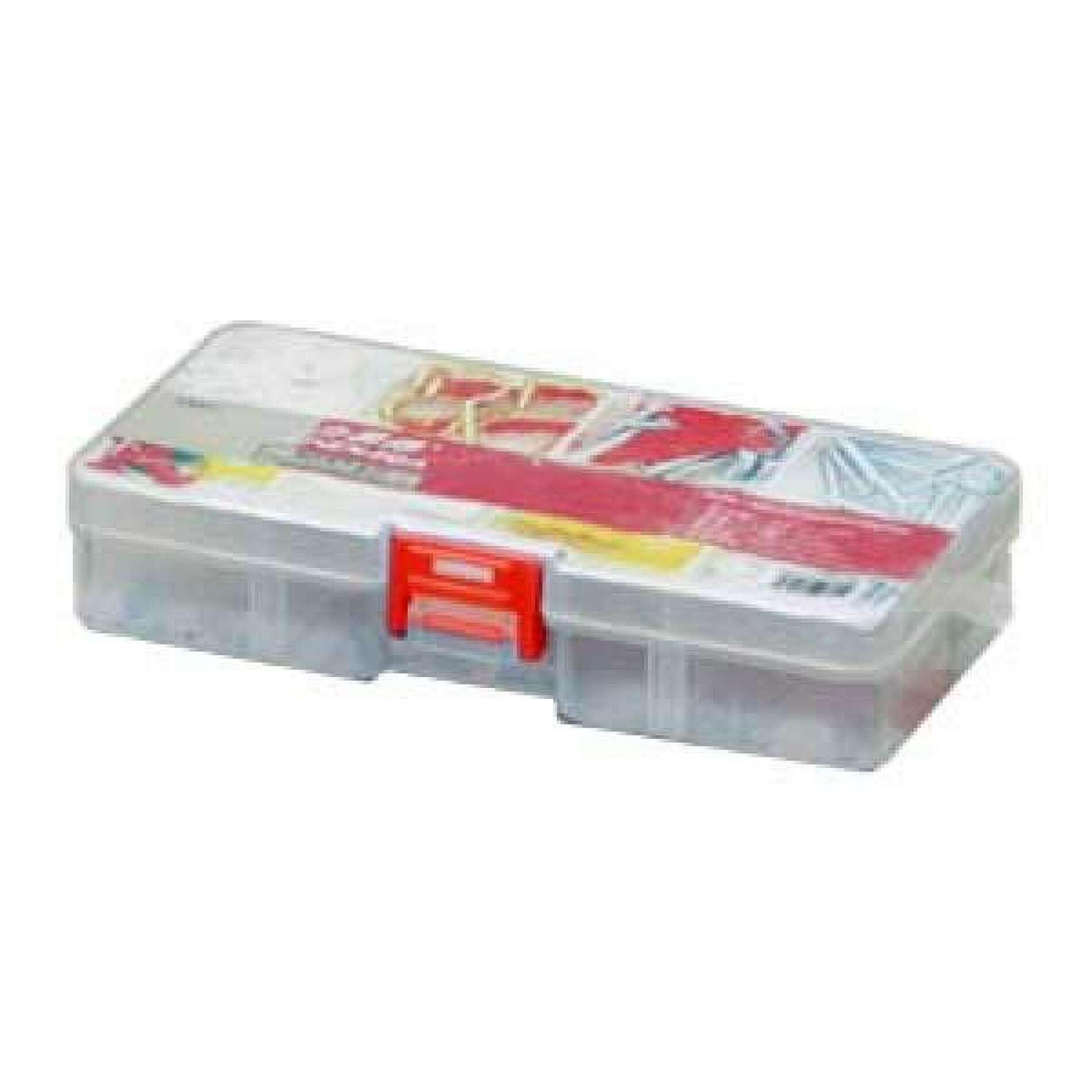

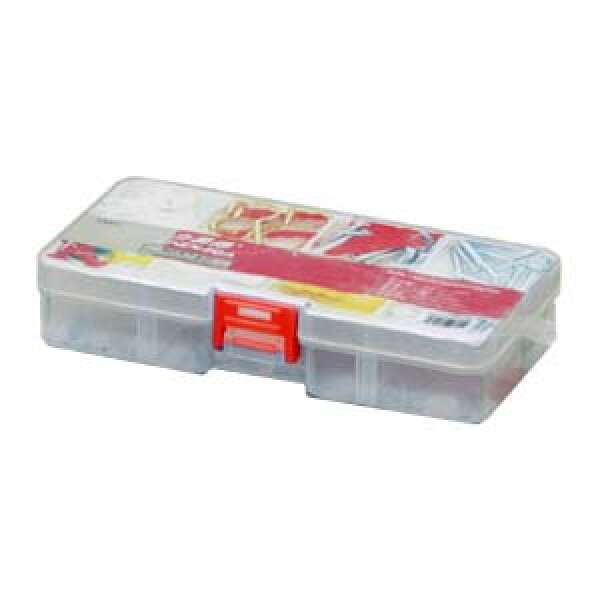

  22. Органайзер пластиковый 140 х 75 х 27 мм (EN-E8411)
  23. Контейнер для утилизации осколков оптического волокна (JIC-FDC-66)

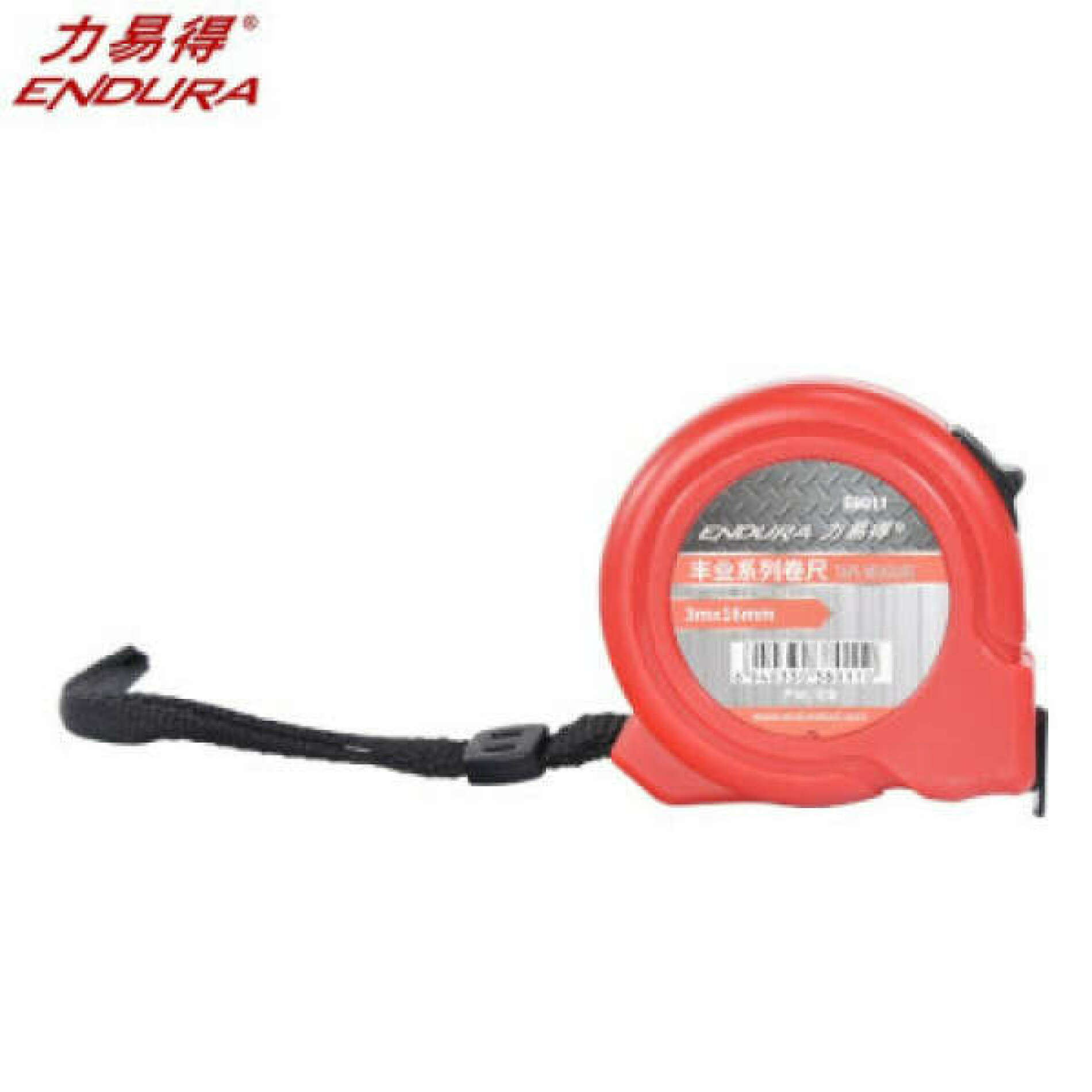

  24. Рулетка 3 м, крюк "True Zero" (ST-0-30-487)

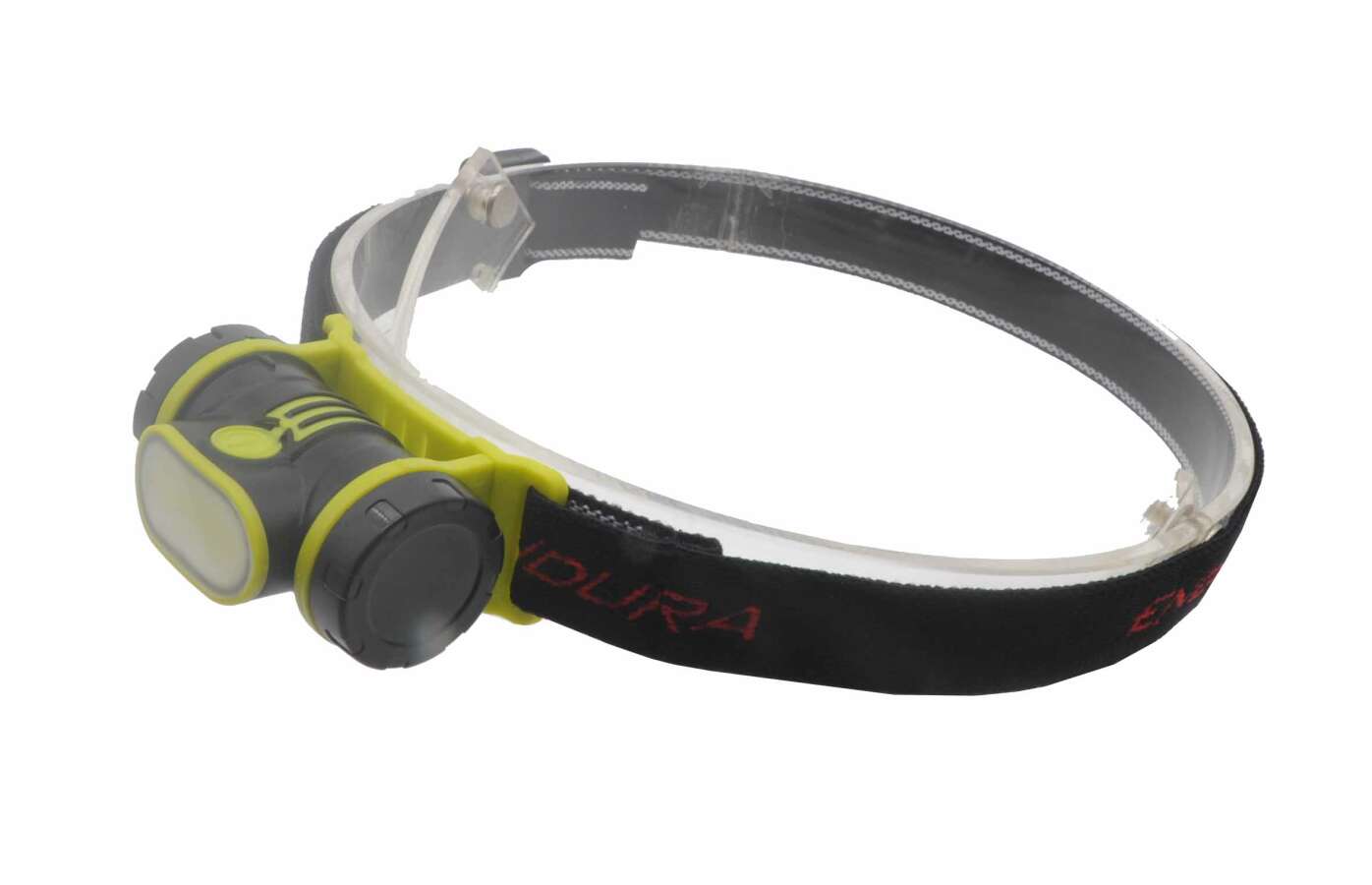

  25. Фонарь налобный ударостойкий с защитой от воды IPX4, Streamlight (SL-61000)

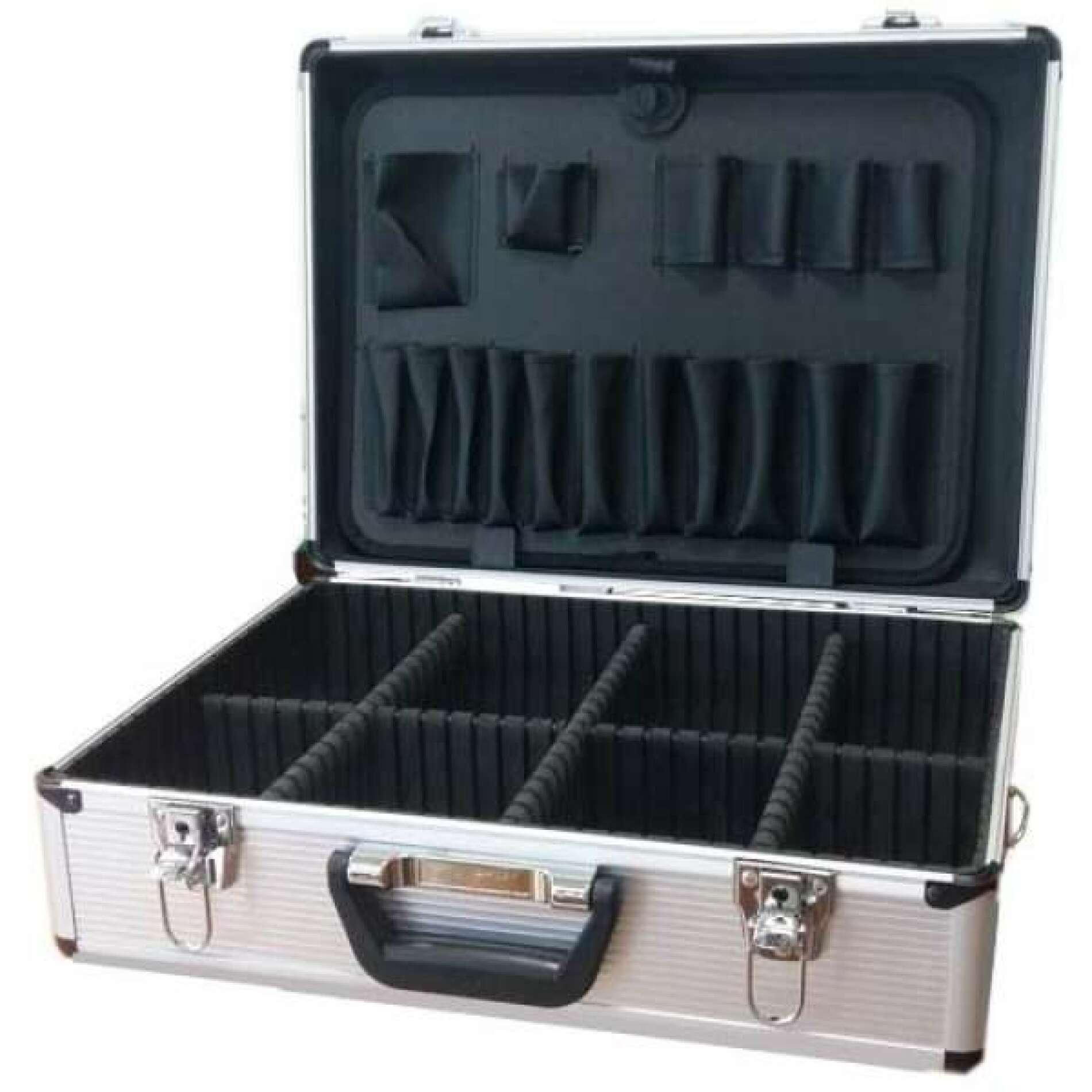

  26. Кейс для инструментов с алюминиевым покрытием и паллетой, 455 х 330 х 150 мм (ROS-LD-001)

 Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора НИМ-25:

  • Снятие внешней изоляции с круглого кабеля (разделка кабеля)
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна
  • Снятие изоляции с провода (зачистка)
  • Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
  • Монтажные работы. Удержание деталей различной формы, изгибание проволоки
  • Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
  • Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
  • Резка изоляции кабеля и других материалов
  • Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
  • Разрезание (распиловка) металла и других материалов
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Маркировка элементов кабельной инфраструктуры
  • Очистка кабеля от гидрофобного заполнителя
  • Порционная подача изопропилового спирта для протирки оптоволокна
  • Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
  • Визуальное увеличение мелких деталей и надписей
  • Захват и удержание мелких компонентов
  • Удаление сломанного волокна из 125 мкм сердцевин оптических коннекторов
  • Герметизация соединений, создание изолирующего слоя
  • Организованное хранение мелких телекоммуникационных компонентов
  • Утилизация осколков оптического волокна
  • Измерение длины, расстояний и габаритов различных предметов
  • Подсветка темных объектов
  • Организованное безопасное хранение инструментов

Видео обзор набора инструментов для оптического кабеля НИМ-25:

Характеристики комплектующих набора инструментов НИМ-25

Наименование Артикул

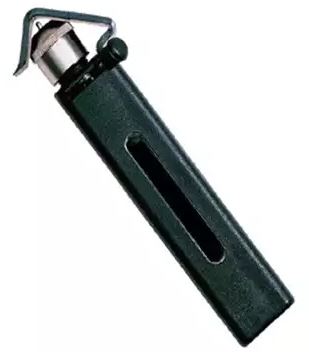

1 Стриппер для снятия внешней изоляции с кабелей 4.5 - 25 мм.
Удаление оболочки с кабеля диаметром 4,5 - 25 мм.
Поперечный, продольный рез и рез по спирали.
Регулировка скобы под разный диаметр кабеля.
Регулировка глубины реза.
Материал лезвия: нержавеющая сталь.
Заменяемые лезвия.
Длина инструмента: 145 мм.
Вес инструмента: 200 г.
PT-1822
2 Разделка кабеля, модуля и защитных трубок диаметром от 1.2 до 7.5 мм.
Тип кабеля: оптический и медный.
Тип реза: продольный и круговой.
Плоское лезвие для поперечного реза.
Колесо для плавной регулировки глубины кругового реза изоляции.
Треугольное лезвие продольного реза изоляции.
Винт для регулировки глубины продольного реза изоляции.
Съемный V-образный блок с пазами для кабеля  разного диаметра.
Под пальцевое круглое отверстие для вращения инструмента на кабеле.
Заменяемые лезвия.
Возвратная пружина.
Габариты: 123 х 53 х 17 мм (с учётом выступающих частей).
Вес 60 г.
JIC-CSR-1575

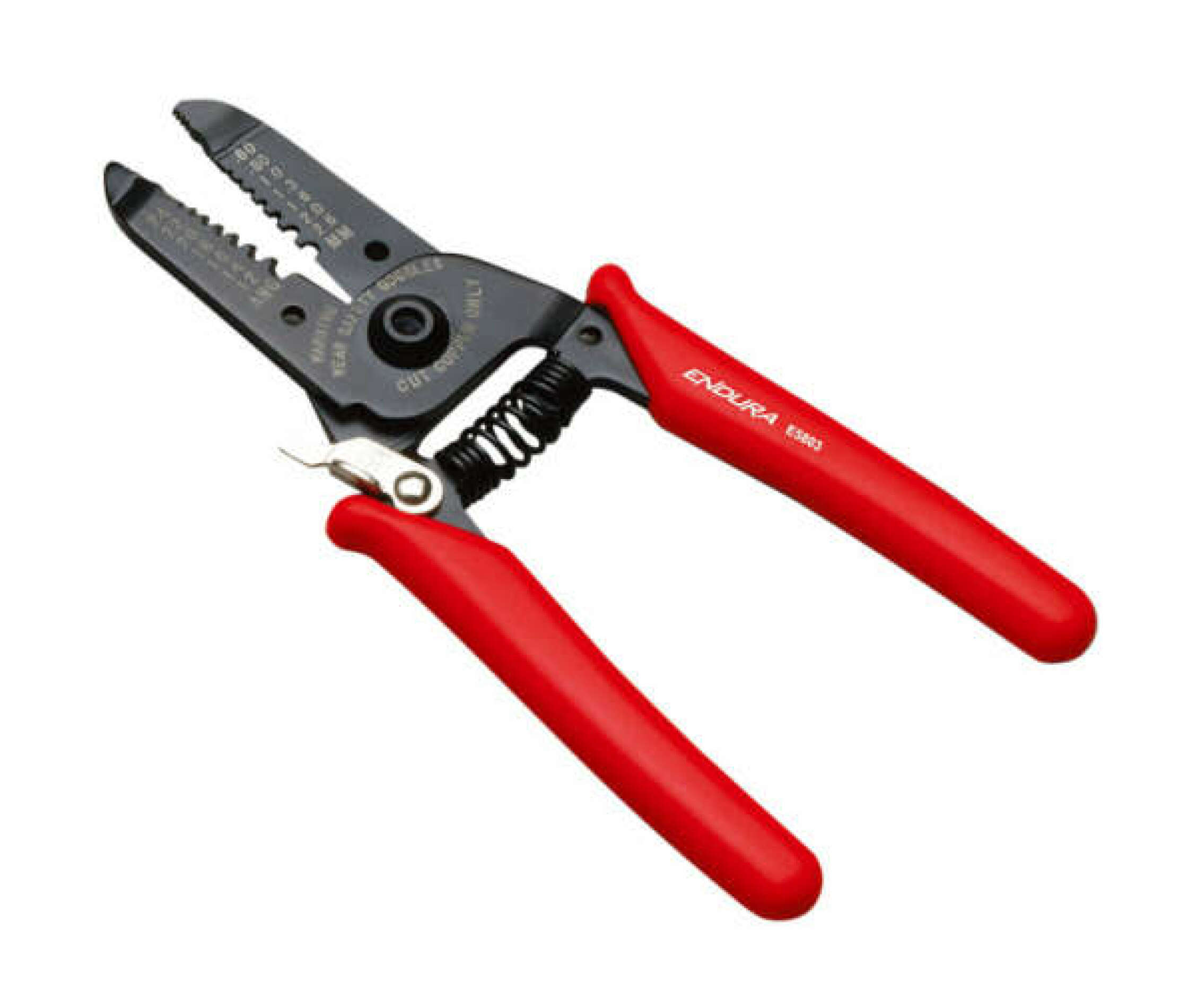

3 Стриппер для зачистки провода 0.8 - 2.6 мм и резки кабеля
Снятие изоляции провода 0.8 - 2.6 мм (0.3 - 5.3 мм2).
Одножильный провод, диаметр: 0.8 - 2.6 мм (0.5 - 5.3 мм²/20-10 AWG).
Одножильный провод, диаметр: 0.6 - 2.0 мм (0.3 - 3.3 мм²/22-12 AWG).
Материал: высококачественная нержавеющая сталь.
Резак для провода (кабелерез).
Насечки для захвата на передней части инструмента (пассатижи).
Возвратная пружина.
Рукоятки с мягким покрытием.
Фиксатор закрытого положения.
Длина 157 мм. Вес 57 г.
GT-1916-SS

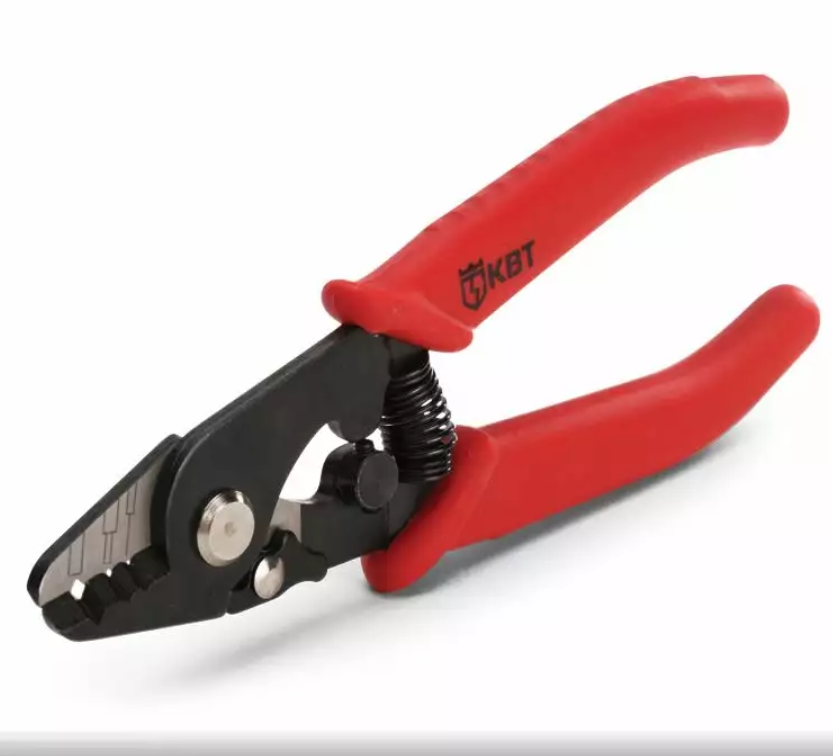

4 Стриппер буферного слоя Greenlee 1162 (125 мкм; 250 мкм, 900 мкм, 3 мм)
Диаметр оптического волокна без буферного слоя: 125 мкм.
Зачистки буферного слоя (лака) с оптического волокна (250 мкм).
Удаление защитной изоляции с пигтейла (900 мкм).
Снятие изоляции с патч-корда диаметром 2-3 мм.
Длина: 127 мм.
Вес: 86 г.
PT-1162

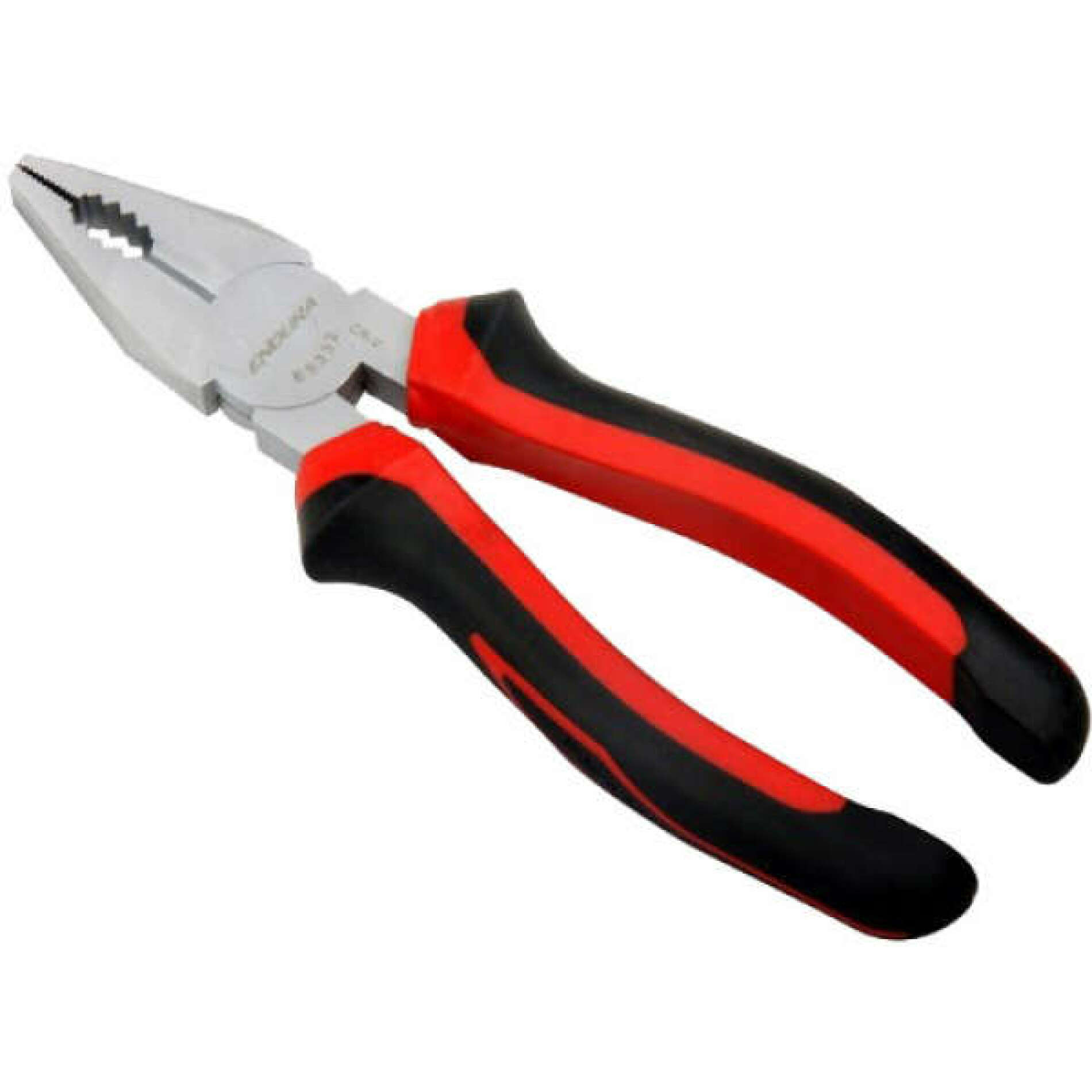

5 Пассатижи
Длина инструмента: 152 мм
Исполнение: German Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Насечка на плоской части губок
Выемка с зубцами для захвата цилиндрических деталей
Резак для проволоки, длина кромки 12 мм
Длина губок от шарнира: 35 мм
Ширина губок: 9 мм
Вес: 250 г
EN-E5351

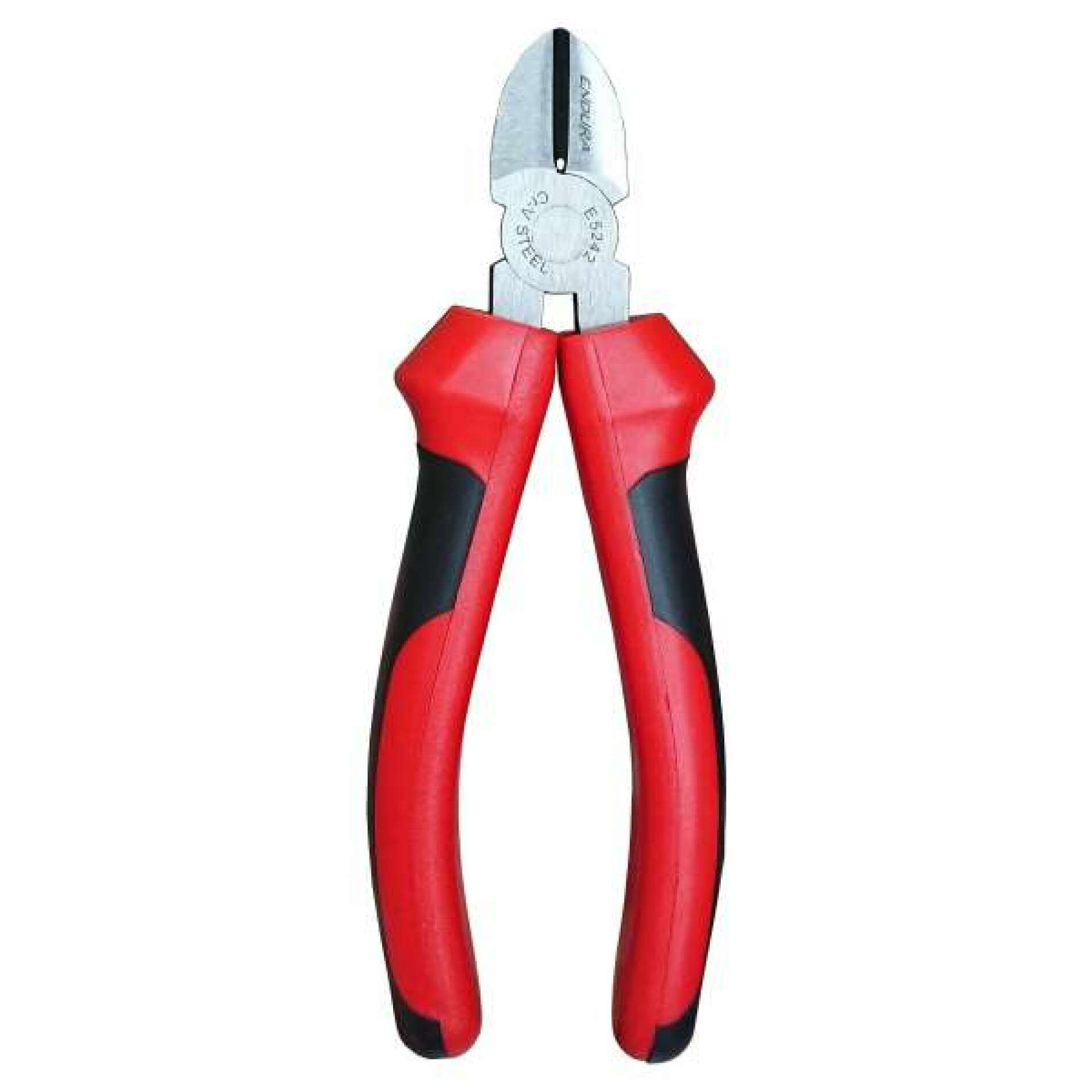

6 Бокорезы
Длина инструмента: 150 мм
Исполнение: Japanese Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Длина режущей кромки: 20 мм
Плавный ход челюстей
EN-E5242
7 Кабелерез для стального провода и тросов Greenlee 722
Резка стальных проводов и тросов, авиационных тросов.
Выполнен из кованой стали с последующей закалкой.
Возможности реза мягкого стального троса и провода до 6 мм.
Возможности реза авиационного троса до 5 мм.
Возможности реза провода из твёрдой стали до 5 мм.
Длина 200 мм.
Вес 450 г.
GT-722

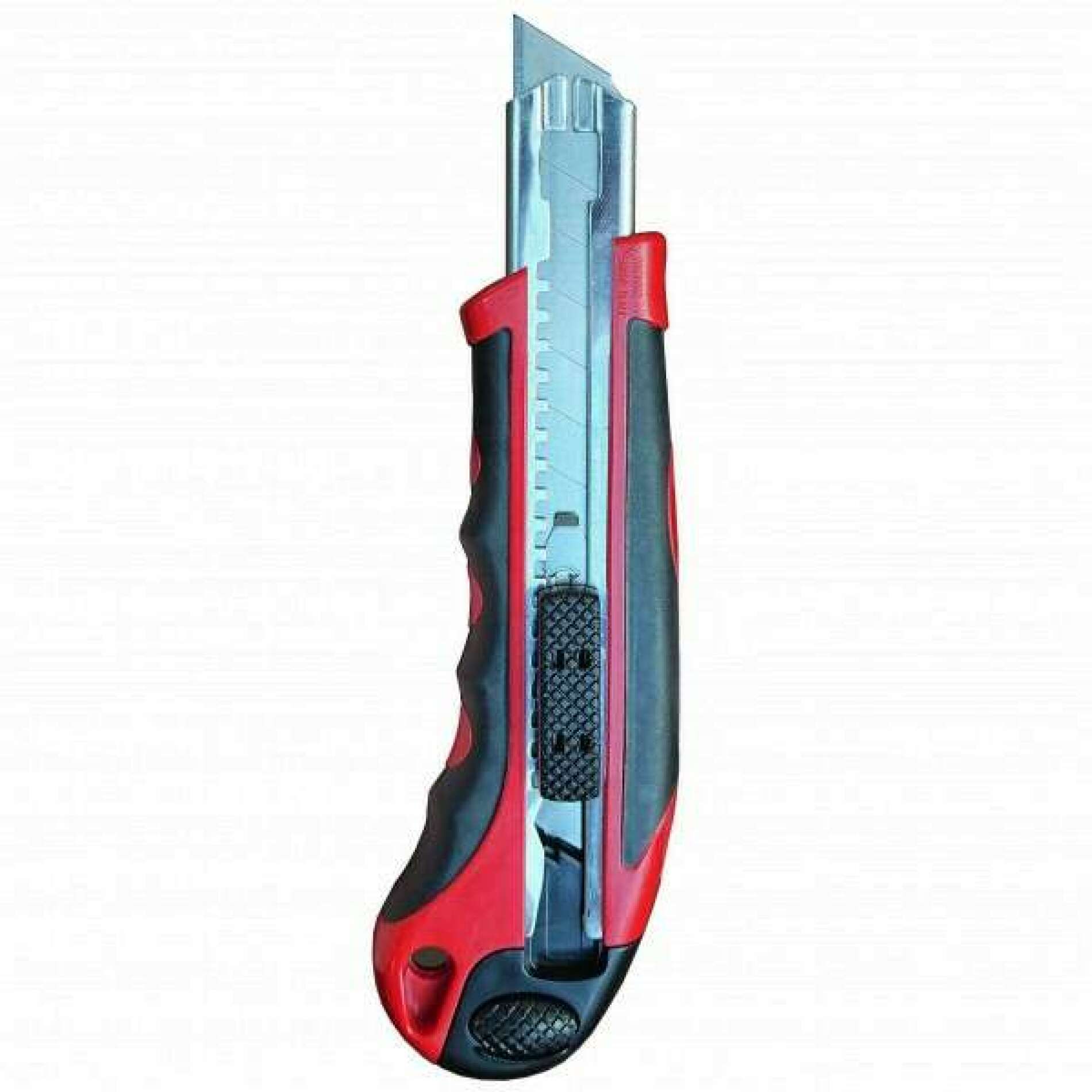

8 Нож с выдвижным лезвием
Эргономичная форма
Подпальцевые выемки для лучшего хвата
Длина в сложеном состоянии: 170 мм
Рукоятка: пластик с резиновыми накладками
Встроенный пенал на пять запасных лезвий
Автоматический захват нового лезвия из пенала
Кнопка для извлечения пенала из рукоятки
Габариты лезвия: 18 х 100 х 0,5 мм.
Количество секций в лезвии: 8 шт
EN-E7017
9 Лезвия для ножа сегментированные (10 шт)
Ширина: 18 мм.
Толщина лезвия 0.55 мм.
Количество отламывающихся сегментов: 7 шт.
Чехол с приспособлением для отламывания использованных сегментов.
ST-0-11-301

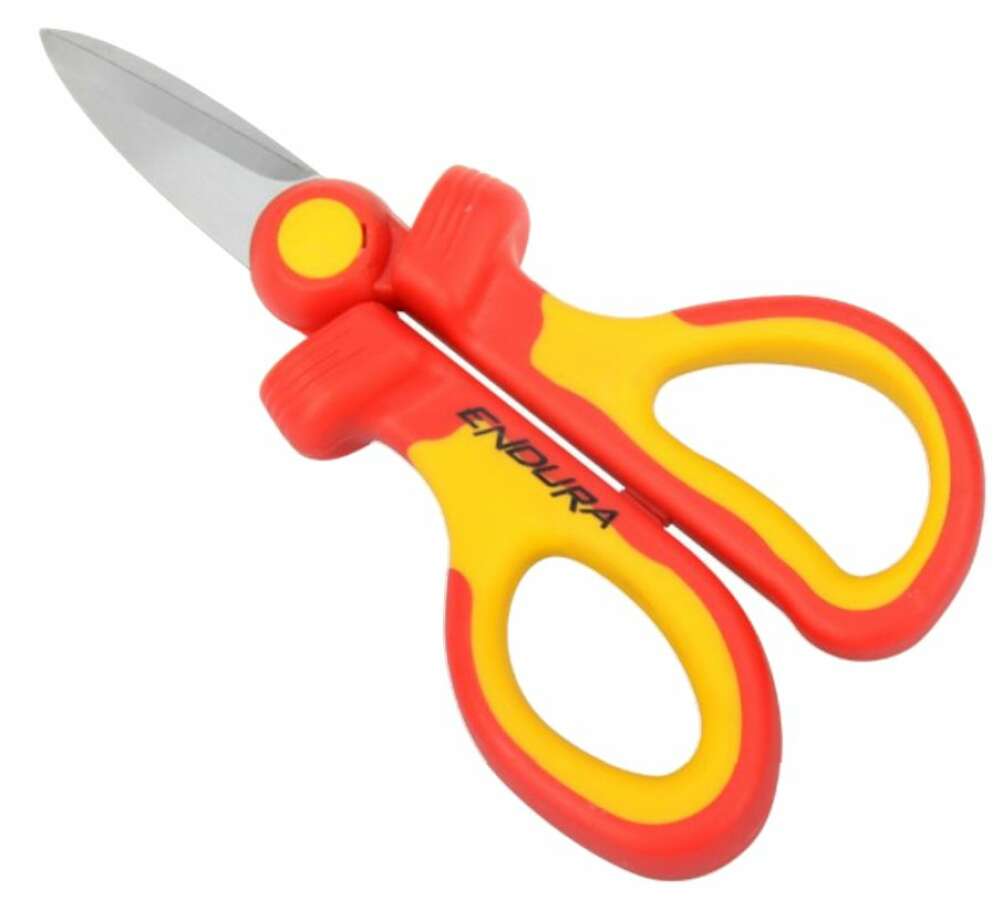

10 Ножницы монтажные Greenlee с серрейторным лезвием.
Резка защитных кевларовых нитей.
Резка медного и алюминиевого провода, пластмасс.
Длина режущей кромки каждого лезвия 47 мм.
Одно лезвие с серрейторной (зубчатой) заточкой.
Длина участка с серрейторной заточкой: 23 мм.
Две V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм.
Зажимной винт под плоскую отвёртку.
Длина: 134 мм
1-10-0057

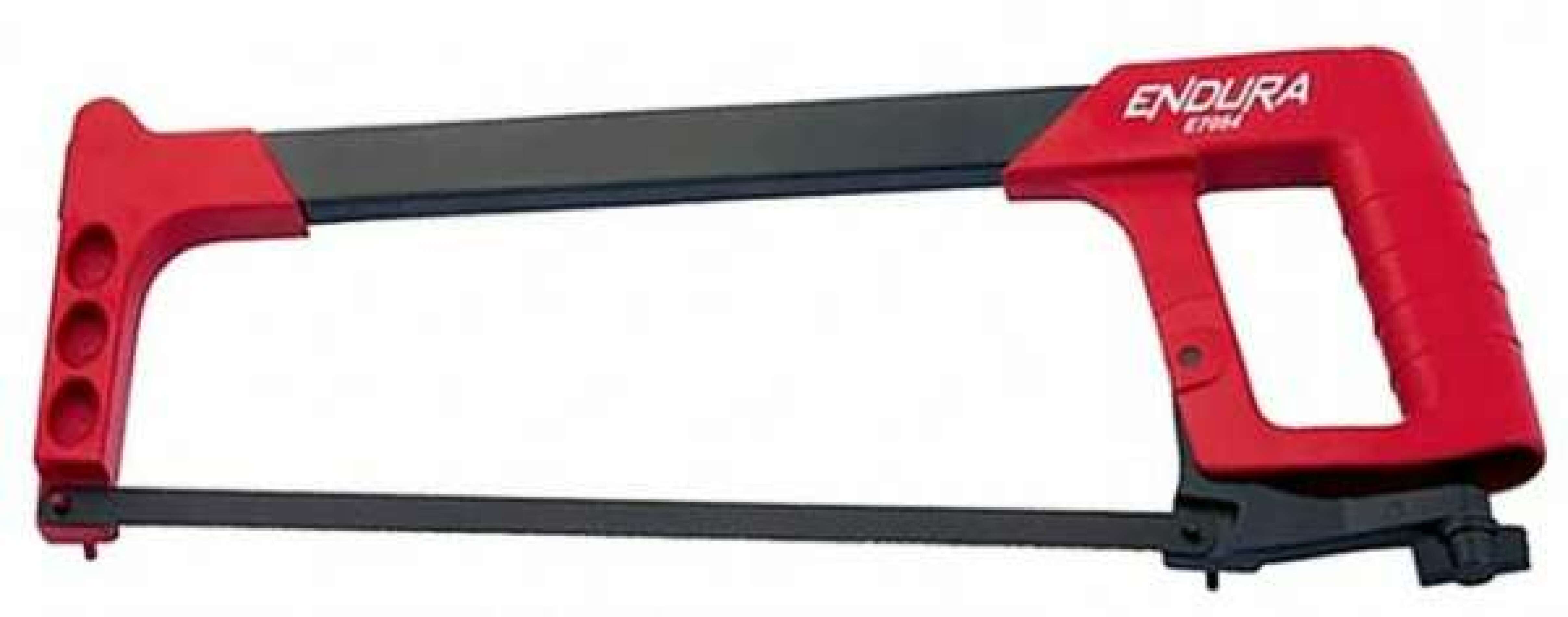

11 Ножовка по металлу
Пластмассовая рукоятка.
Сплошная стальная рама прямоугольного сечения.
Система натяжения полотна с гайкой-барашком.
Усилие натяжения полотна до 102 кг.
4 возможных положения полотна.
Вертикальне и горизонтальное пиление.
Стандартное полотно из молибденовой быстрорежущей стали в комплекте.
Длина полотна 300 мм.
ST-1-15-122

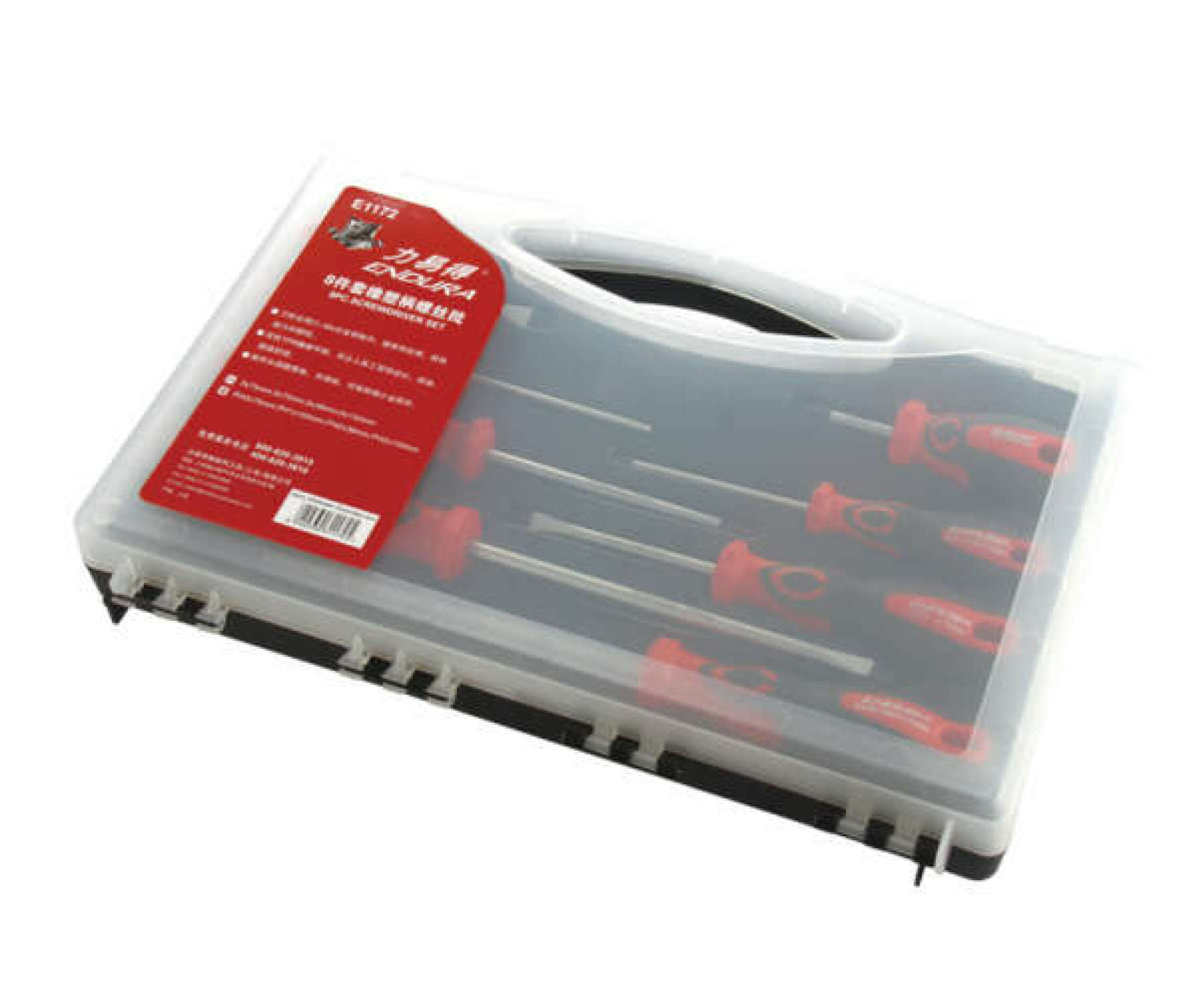

12 Набор отверток 6 шт
Крестообразный шлиц Phillips: PH1 x 75 мм, PH2 x 100 мм
Прямой шлиц Slotted: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм
Стержень из хромованадиевой стали
Отверстие в рукоятке для хранения
Закаленный наконечник для увеличенного срока службы
Двухкомпонентная рукоятка с рельефной поверхностью
Вес: 0.64 кг
ST-STHT0-60209
13 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм)
Форм фактор: внешний вид напоминает шариковую ручку.
Колпачки закрывающие биты с обоих сторон.
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 г.
JIC-S-41

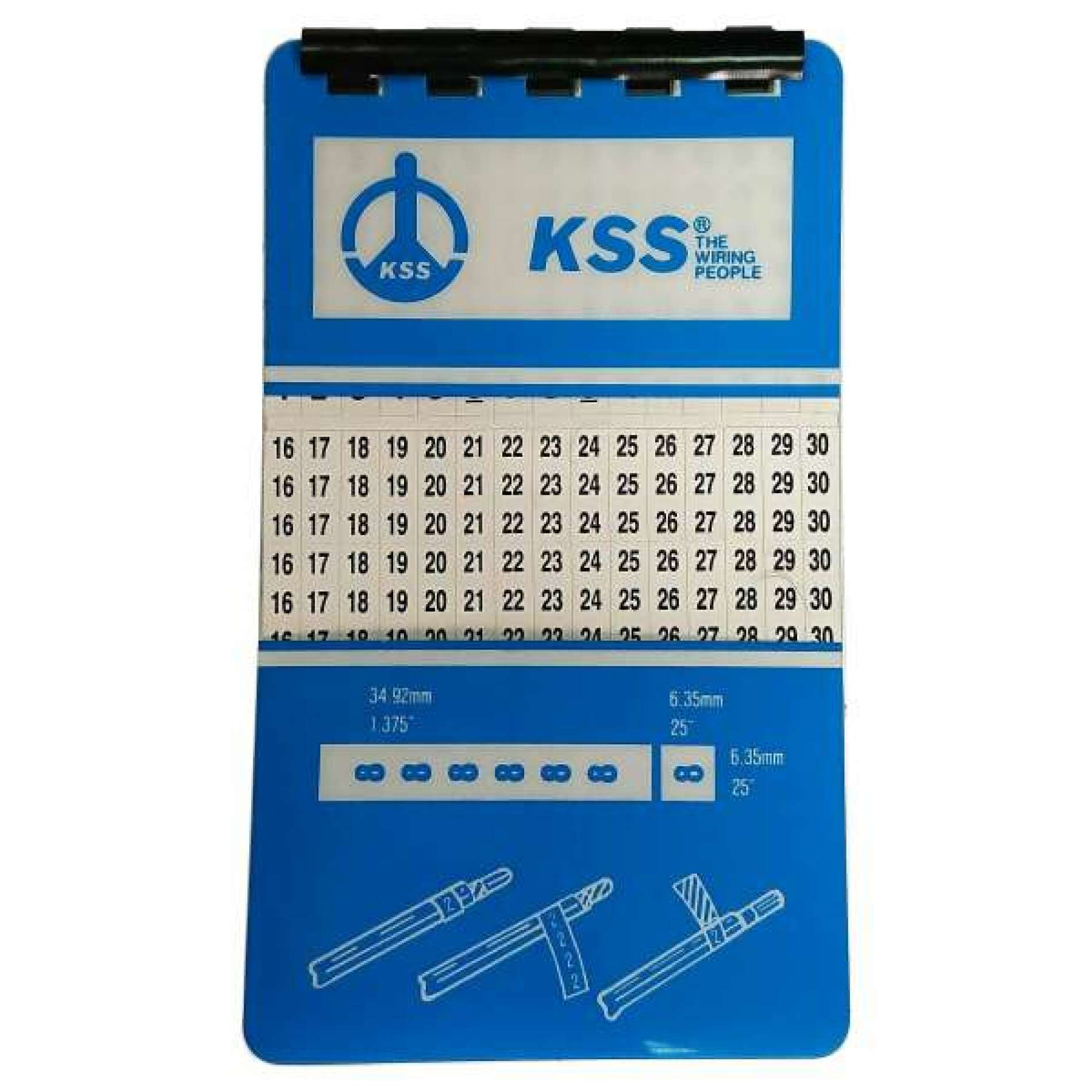

14 Маркеры для кабеля наклеивающиеся WMB-3
В блокноте 10 листов с числами от 1 до 45.
Назначение: Маркировка кабеля или элементов СКС.
Защитная пленка предохраняет маркеры от загрязнения.
Рабочая температура: от -40 до 75°C.
Размеры упаковки: 14.7 x 8.3 x 1 см.
Вес 0.039 кг.
WMB-3

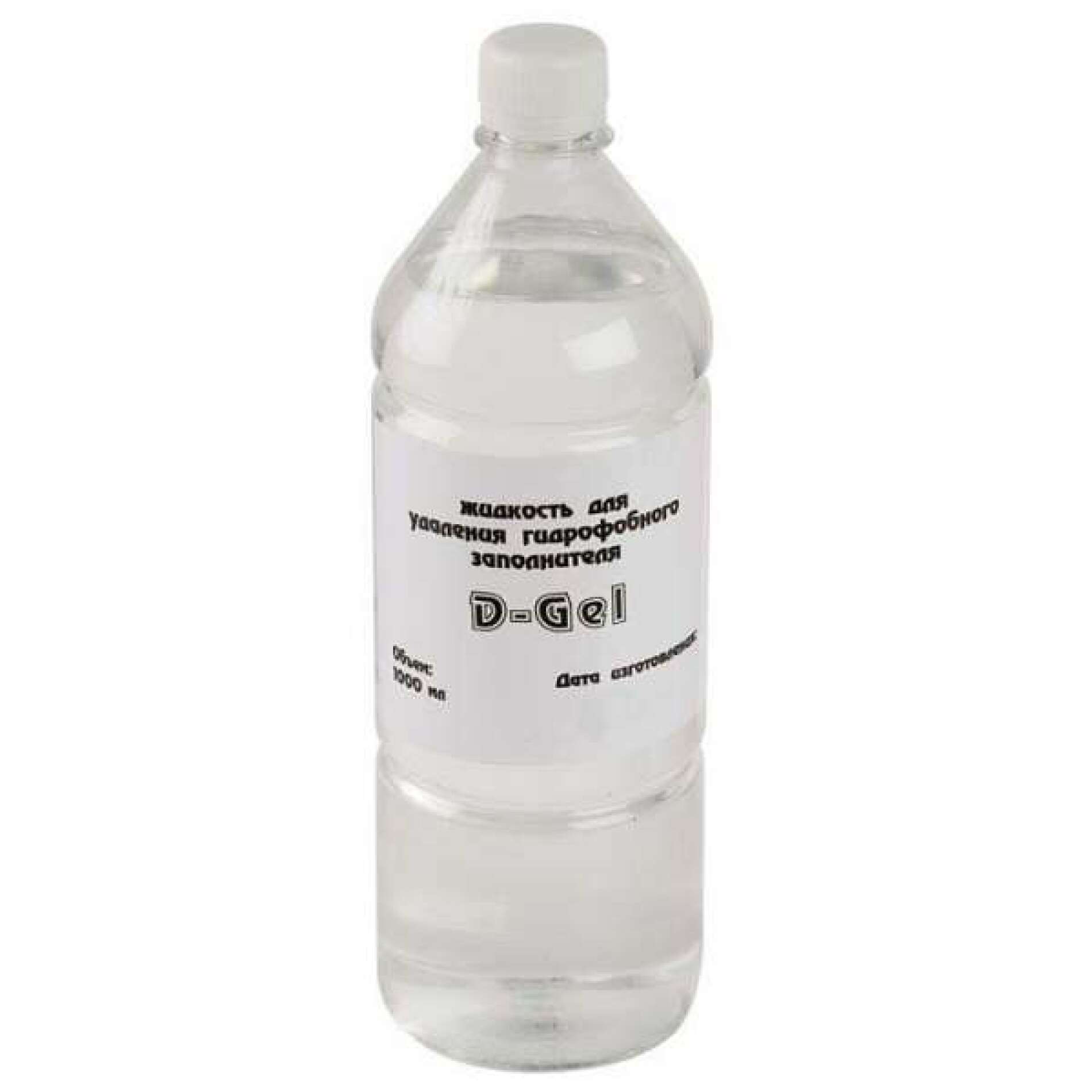

15 D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр)
Жидкость для удаления гидрофобного заполнителя (1 л)
Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна.
Хорошие моющие свойства по отношению к маслам, жирам, саже .
Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля.
Не проводит электрический ток. Температура вспышки более 60°С.
Не вызывает коррозии металлических поверхностей.
Не содержит хлорированных углеводородов, разрушающих озоновый слой.
Обладает водо-вытесняющими свойствами.
ROS-00026

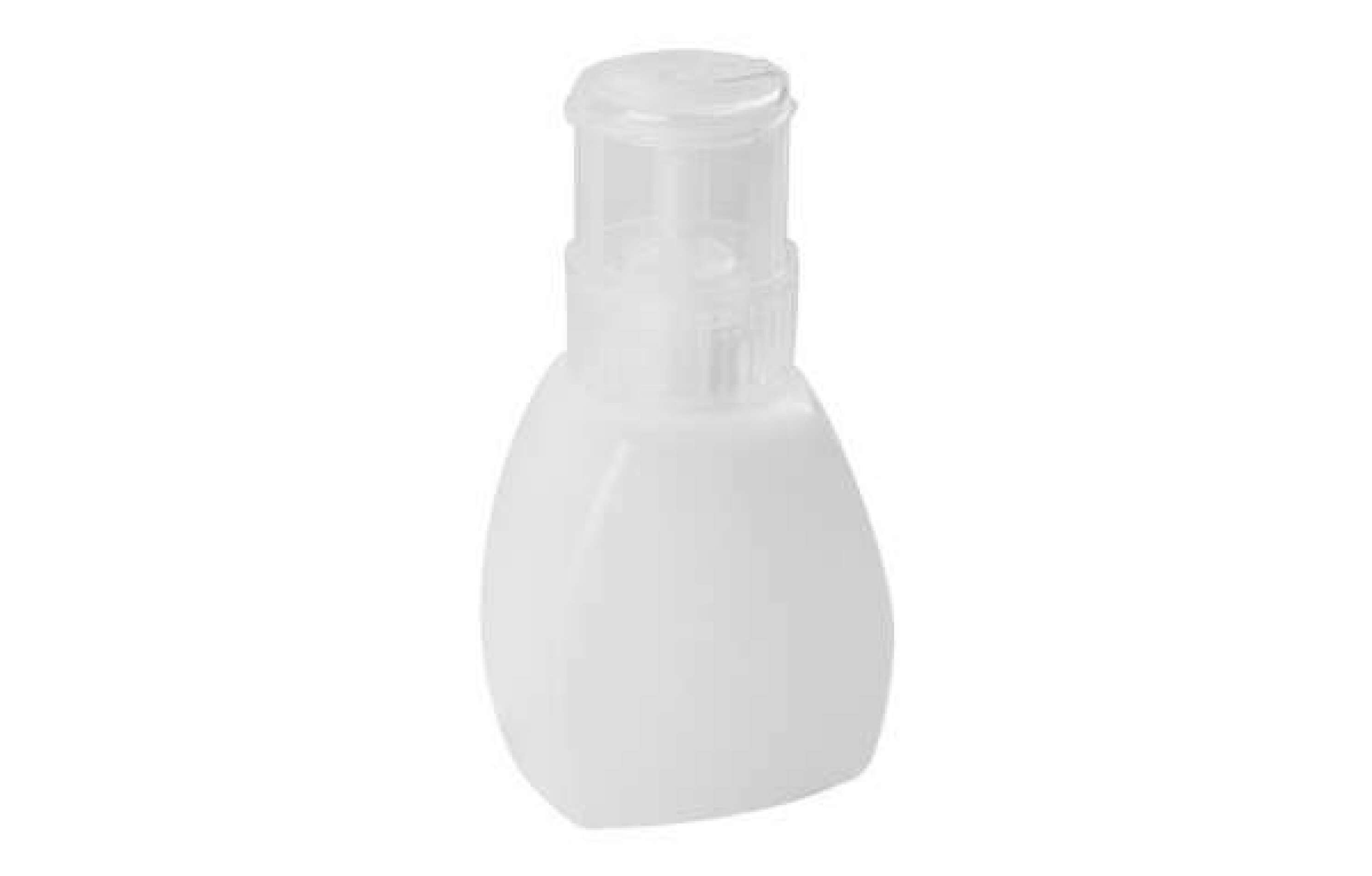

16 Дозатор для спирта с помпой MENDA 250 мл
Порционная подача спирта при смачивании безворсовых салфеток.
Блокирующий помпу поворотный замок для транспортировки.
Материал: полиэтилен высокой плотности (Polypropylene).
Подходит для многих растворителей.
Частично прозрачная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Защитная крышка.
Цвет: белый.
Объем: 250 мл.
FIS-F1007PL
17 Безворсовые салфетки Kim-Wipes (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
FIS-34-55
18 Лупы увеличительные - 5 шт.
Кратность: 2x, 3x, 5x, 7x, 10x.
Материал корпуса: легкий пластик.
Количество: 5 шт
FIS-47995

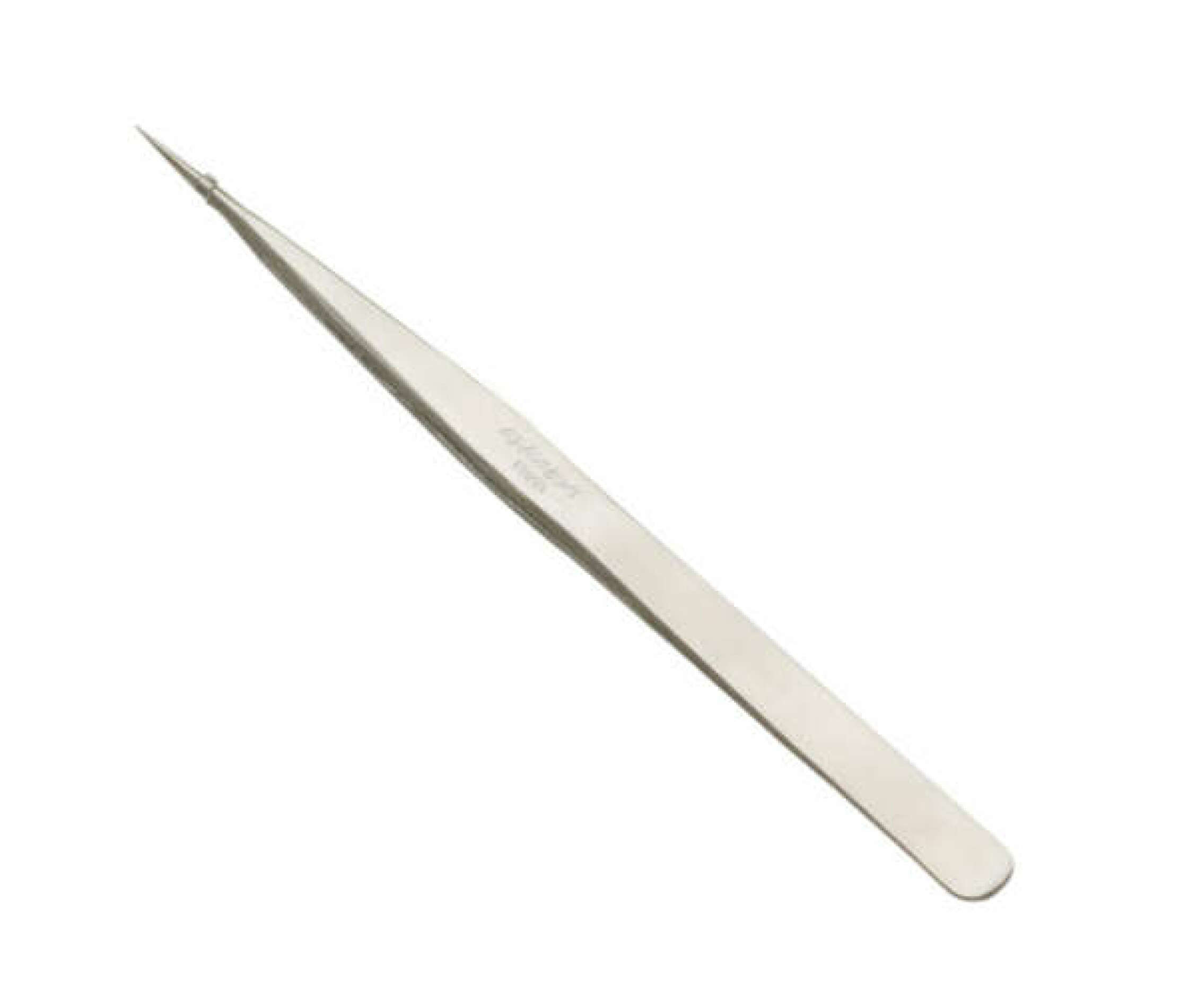

19 Пинцет для точных работ
Форма тела: прямой
Форма кончика: заостренный
Материал: нержавеющая сталь
Ширина: 8 мм
Длина: 135 мм
EN-E9713
20 Набор проволочек для прочистки коннекторов (8 шт)
Проволока стальная струнная
Назначение: удаление сломанного оптического волокна из коннектора
Длина: 76 мм.
Диаметр: 0.1 мкм
Количество: 8 шт
F1-8265
21 Изоляционная лента 3M Temflex™ 1300, чёрная
Толщина 0.13 мм. Ширина 19 мм. Длина 20 м.
Материал: чёрный диэлектрический поливинилхлорид.
Клеевой слой на основе каучука, чувствительный к давлению.
Совместима с изоляцией из твердых диэлектриков.
Стойкость к истиранию, воздействию влаги, щелочей и кислот.
Пригодна для использования внутри помещений и на открытом воздухе.
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.
7100080340
22 Органайзер пластиковый
Материал: высококачественный пластик
Коррозионностойкий
Водостойкий
Маслостойкий
Ударопрочный
Устойчив к ультрафиолетовому излучению
Габариты: 140 х 75 х 27 мм
EN-E8411
23 Контейнер для утилизации осколков оптического волокна
Предназначен для безопасного сбора и утилизации кусков сколотых волокон
Крышка с поворотным замком блокирует опасные осколки волокон внутри
Объём ёмкости для отходов волокна: 59 мл (2 oz.)
Корпус из картона, верх и низ из пластика.
Компактный и лёгкий в транспортировке
Габариты: 47 х 47 х 66 мм
Вес: 16 г
JIC-FDC-66
24 Рулетка
Длина 3 м.
Эргономичный пластиковый корпус.
Зажим для крепления рулетки к поясу.
Подвижный крючок True Zero.
Точные внутренние и внешние измерения.
Класс точности II.
ST-0-30-487
25 Налобный светодиодный фонарь StreamLight Trident
Поворотный механизм для изменения угла наклона лампы (до 90°).
Источники света: светодиод C4 LED и 3 белых светодиода 5 мм.
Три режимами работы.
Световой поток – до 80 люменов.
Расстояние свечения до 126 м.
Продолжительность работы – до 53 часов.
Ударопрочный, водонепроницаемый IPX4.
Индикатор низкого заряда батареи.
Три батареи типа «ААА» (входят в комплект поставки).
SL-61000
26 Кейс для инструментов с паллетой органайзером
Легкая конструкция
Система перегородок в основном отделении
Паллета для инструментов, закрепляемая внутри крышки кейса
Мягкая внутренняя отделка
Усиленные края
Два замка с ключами
Наплечный ремень
Габариты 455 х 330 х 150 мм
ROS-LD-001

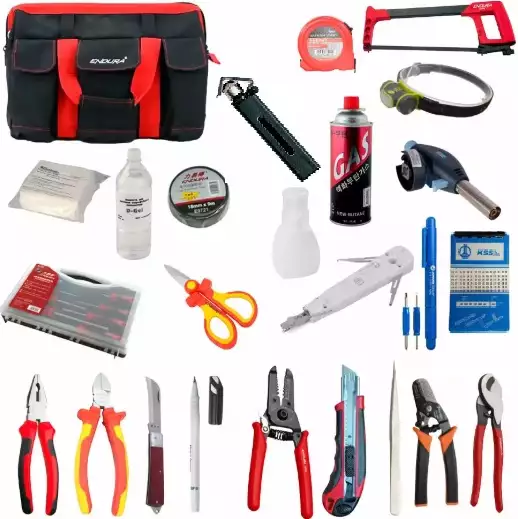

Характеристики комплектующих набора инструментов НИМ-25

Наименование Артикул
1 Стриппер для снятия внешней изоляции с кабелей 4.5 - 25 мм.
Удаление оболочки с кабеля диаметром 4,5 - 25 мм.
Поперечный, продольный рез и рез по спирали.
Регулировка скобы под разный диаметр кабеля.
Регулировка глубины реза.
Материал лезвия: нержавеющая сталь.
Заменяемые лезвия.
Длина инструмента: 145 мм.
Вес инструмента: 200 г.
PT-1822
2 Разделка кабеля, модуля и защитных трубок диаметром от 1.2 до 7.5 мм.
Тип кабеля: оптический и медный.
Тип реза: продольный и круговой.
Плоское лезвие для поперечного реза.
Колесо для плавной регулировки глубины кругового реза изоляции.
Треугольное лезвие продольного реза изоляции.
Винт для регулировки глубины продольного реза изоляции.
Съемный V-образный блок с пазами для кабеля  разного диаметра.
Под пальцевое круглое отверстие для вращения инструмента на кабеле.
Заменяемые лезвия.
Возвратная пружина.
Габариты: 123 х 53 х 17 мм (с учётом выступающих частей).
Вес 60 г.
JIC-CSR-1575
3 Стриппер для зачистки провода 0.8 - 2.6 мм и резки кабеля
Снятие изоляции провода 0.8 - 2.6 мм (0.3 - 5.3 мм2).
Одножильный провод, диаметр: 0.8 - 2.6 мм (0.5 - 5.3 мм²/20-10 AWG).
Одножильный провод, диаметр: 0.6 - 2.0 мм (0.3 - 3.3 мм²/22-12 AWG).
Материал: высококачественная нержавеющая сталь.
Резак для провода (кабелерез).
Насечки для захвата на передней части инструмента (пассатижи).
Возвратная пружина.
Рукоятки с мягким покрытием.
Фиксатор закрытого положения.
Длина 157 мм. Вес 57 г.
GT-1916-SS
4 Стриппер буферного слоя Greenlee 1162 (125 мкм; 250 мкм, 900 мкм, 3 мм)
Диаметр оптического волокна без буферного слоя: 125 мкм.
Зачистки буферного слоя (лака) с оптического волокна (250 мкм).
Удаление защитной изоляции с пигтейла (900 мкм).
Снятие изоляции с патч-корда диаметром 2-3 мм.
Длина: 127 мм.
Вес: 86 г.
PT-1162
5 Пассатижи
Длина инструмента: 152 мм
Исполнение: German Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Насечка на плоской части губок
Выемка с зубцами для захвата цилиндрических деталей
Резак для проволоки, длина кромки 12 мм
Длина губок от шарнира: 35 мм
Ширина губок: 9 мм
Вес: 250 г
EN-E5351
6 Бокорезы
Длина инструмента: 150 мм
Исполнение: Japanese Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Длина режущей кромки: 20 мм
Плавный ход челюстей
EN-E5242
7 Кабелерез для стального провода и тросов Greenlee 722
Резка стальных проводов и тросов, авиационных тросов.
Выполнен из кованой стали с последующей закалкой.
Возможности реза мягкого стального троса и провода до 6 мм.
Возможности реза авиационного троса до 5 мм.
Возможности реза провода из твёрдой стали до 5 мм.
Длина 200 мм.
Вес 450 г.
GT-722
8 Нож с выдвижным лезвием
Эргономичная форма
Подпальцевые выемки для лучшего хвата
Длина в сложеном состоянии: 170 мм
Рукоятка: пластик с резиновыми накладками
Встроенный пенал на пять запасных лезвий
Автоматический захват нового лезвия из пенала
Кнопка для извлечения пенала из рукоятки
Габариты лезвия: 18 х 100 х 0,5 мм.
Количество секций в лезвии: 8 шт
EN-E7017
9 Лезвия для ножа сегментированные (10 шт)
Ширина: 18 мм.
Толщина лезвия 0.55 мм.
Количество отламывающихся сегментов: 7 шт.
Чехол с приспособлением для отламывания использованных сегментов.
ST-0-11-301
10 Ножницы монтажные Greenlee с серрейторным лезвием.
Резка защитных кевларовых нитей.
Резка медного и алюминиевого провода, пластмасс.
Длина режущей кромки каждого лезвия 47 мм.
Одно лезвие с серрейторной (зубчатой) заточкой.
Длина участка с серрейторной заточкой: 23 мм.
Две V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм.
Зажимной винт под плоскую отвёртку.
Длина: 134 мм
1-10-0057
11 Ножовка по металлу
Пластмассовая рукоятка.
Сплошная стальная рама прямоугольного сечения.
Система натяжения полотна с гайкой-барашком.
Усилие натяжения полотна до 102 кг.
4 возможных положения полотна.
Вертикальне и горизонтальное пиление.
Стандартное полотно из молибденовой быстрорежущей стали в комплекте.
Длина полотна 300 мм.
ST-1-15-122
12 Набор отверток 6 шт
Крестообразный шлиц Phillips: PH1 x 75 мм, PH2 x 100 мм
Прямой шлиц Slotted: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм
Стержень из хромованадиевой стали
Отверстие в рукоятке для хранения
Закаленный наконечник для увеличенного срока службы
Двухкомпонентная рукоятка с рельефной поверхностью
Вес: 0.64 кг
ST-STHT0-60209
13 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм)
Форм фактор: внешний вид напоминает шариковую ручку.
Колпачки закрывающие биты с обоих сторон.
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 г.
JIC-S-41
14 Маркеры для кабеля наклеивающиеся WMB-3
В блокноте 10 листов с числами от 1 до 45.
Назначение: Маркировка кабеля или элементов СКС.
Защитная пленка предохраняет маркеры от загрязнения.
Рабочая температура: от -40 до 75°C.
Размеры упаковки: 14.7 x 8.3 x 1 см.
Вес 0.039 кг.
WMB-3
15 D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр)
Жидкость для удаления гидрофобного заполнителя (1 л)
Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна.
Хорошие моющие свойства по отношению к маслам, жирам, саже .
Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля.
Не проводит электрический ток. Температура вспышки более 60°С.
Не вызывает коррозии металлических поверхностей.
Не содержит хлорированных углеводородов, разрушающих озоновый слой.
Обладает водо-вытесняющими свойствами.
ROS-00026
16 Дозатор для спирта с помпой MENDA 250 мл
Порционная подача спирта при смачивании безворсовых салфеток.
Блокирующий помпу поворотный замок для транспортировки.
Материал: полиэтилен высокой плотности (Polypropylene).
Подходит для многих растворителей.
Частично прозрачная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Защитная крышка.
Цвет: белый.
Объем: 250 мл.
FIS-F1007PL
17 Безворсовые салфетки Kim-Wipes (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
FIS-34-55
18 Лупы увеличительные - 5 шт.
Кратность: 2x, 3x, 5x, 7x, 10x.
Материал корпуса: легкий пластик.
Количество: 5 шт
FIS-47995
19 Пинцет для точных работ
Форма тела: прямой
Форма кончика: заостренный
Материал: нержавеющая сталь
Ширина: 8 мм
Длина: 135 мм
EN-E9713
20 Набор проволочек для прочистки коннекторов (8 шт)
Проволока стальная струнная
Назначение: удаление сломанного оптического волокна из коннектора
Длина: 76 мм.
Диаметр: 0.1 мкм
Количество: 8 шт
F1-8265
21 Изоляционная лента 3M Temflex™ 1300, чёрная
Толщина 0.13 мм. Ширина 19 мм. Длина 20 м.
Материал: чёрный диэлектрический поливинилхлорид.
Клеевой слой на основе каучука, чувствительный к давлению.
Совместима с изоляцией из твердых диэлектриков.
Стойкость к истиранию, воздействию влаги, щелочей и кислот.
Пригодна для использования внутри помещений и на открытом воздухе.
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.
7100080340
22 Органайзер пластиковый
Материал: высококачественный пластик
Коррозионностойкий
Водостойкий
Маслостойкий
Ударопрочный
Устойчив к ультрафиолетовому излучению
Габариты: 140 х 75 х 27 мм
EN-E8411
23 Контейнер для утилизации осколков оптического волокна
Предназначен для безопасного сбора и утилизации кусков сколотых волокон
Крышка с поворотным замком блокирует опасные осколки волокон внутри
Объём ёмкости для отходов волокна: 59 мл (2 oz.)
Корпус из картона, верх и низ из пластика.
Компактный и лёгкий в транспортировке
Габариты: 47 х 47 х 66 мм
Вес: 16 г
JIC-FDC-66
24 Рулетка
Длина 3 м.
Эргономичный пластиковый корпус.
Зажим для крепления рулетки к поясу.
Подвижный крючок True Zero.
Точные внутренние и внешние измерения.
Класс точности II.
ST-0-30-487
25 Налобный светодиодный фонарь StreamLight Trident
Поворотный механизм для изменения угла наклона лампы (до 90°).
Источники света: светодиод C4 LED и 3 белых светодиода 5 мм.
Три режимами работы.
Световой поток – до 80 люменов.
Расстояние свечения до 126 м.
Продолжительность работы – до 53 часов.
Ударопрочный, водонепроницаемый IPX4.
Индикатор низкого заряда батареи.
Три батареи типа «ААА» (входят в комплект поставки).
SL-61000
26 Кейс для инструментов с паллетой органайзером
Легкая конструкция
Система перегородок в основном отделении
Паллета для инструментов, закрепляемая внутри крышки кейса
Мягкая внутренняя отделка
Усиленные края
Два замка с ключами
Наплечный ремень
Габариты 455 х 330 х 150 мм
ROS-LD-001
  • Снятие внешней изоляции с круглого кабеля (разделка кабеля)
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна
  • Снятие изоляции с провода (зачистка)
  • Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
  • Монтажные работы. Удержание деталей различной формы, изгибание проволоки
  • Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
  • Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
  • Резка изоляции кабеля и других материалов
  • Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
  • Разрезание (распиловка) металла и других материалов
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Маркировка элементов кабельной инфраструктуры
  • Очистка кабеля от гидрофобного заполнителя
  • Порционная подача изопропилового спирта для протирки оптоволокна
  • Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
  • Визуальное увеличение мелких деталей и надписей
  • Захват и удержание мелких компонентов
  • Удаление сломанного волокна из 125 мкм сердцевин оптических коннекторов
  • Герметизация соединений, создание изолирующего слоя
  • Организованное хранение мелких телекоммуникационных компонентов
  • Утилизация осколков оптического волокна
  • Измерение длины, расстояний и габаритов различных предметов
  • Подсветка темных объектов
  • Организованное безопасное хранение инструментов

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля диаметром до 25 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами. Ножницы с зазубренными лезвиями, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Очитка кабеля от гидрофобного заполнителя проводится специальной жидкостью (Д-гелем), известную под народным именем "апельсинчик", из-за характерного запаха цитрусовых. Удалить модули поможет стриппер ножничного типа для трубок 0.64 - 2.6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протиреть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Блокнот с цифрами-наклейками, значительно облегчит маркировку.

В состав набора НИМ-25 также входят и другие, незаменимые при монтаже оптического кабеля, компоненты. Весь инструмент упакован в кейс с паллетой.

Видео по работе с инструментом для оптоволокна:



Комплектация набора инструментов НИМ-25:

Наименование Артикул Вендор
1 Стриппер для снятия внешней изоляции кабеля 4.5 - 25 мм PT-1822 Paladin Tools
2 Стриппер прищепка для резки модуля и трубок 1.2 - 7.5 мм JIC-CSR-1575 Jonard
3 Стриппер для снятия изоляции с провода 0.8 - 2.6 мм, нерж. сталь, резак GT-1916-SS Greenlee
4 Стриппер для оптоволокна (125/250 мкм, 900 мкм, 3 мм) PT-1162 Greenlee
5 Пассатижи (плоскогубцы) 152 мм эргономичные EN-E5351 Endura
6 Бокорезы 150 мм эргономичные EN-E5242 Endura
7 Тросорез кованый для стальных тросов и проволоки до 6 мм GT-722 Greenlee
8 Нож с выдвижным лезвием и пеналом на пять лезвий EN-E7017 Endura
9 Лезвия для ножа сегментированные (10 шт) ST-0-11-301 Stanley
10 Ножницы для резки кевлара, кабельных стяжек, провода, пластмасс 1-10-0057 Greenlee
11 Ножовка по металлу (полотно 300 мм) ST-1-15-122 Stanley
12 Отвертки плоские и крестовые Essential (набор 6 шт) ST-STHT0-60209 Stanley
13 Отвертка универсальная 4 в 1 мини (PH0, PH00, SL 1.6 и 3.2 мм)  JIC-S-41 Jonard
14 Маркеры для кабеля 1 - 45, блокнот с наклейками, 10 листов WMB-3 Поставщик
15 D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) ROS-00026 Поставщик
16 Дозатор для спирта с помпой MENDA, полипропиленовый, 250 мл FIS-F1007PL FIS
17 Безворсовые салфетки Kim-Wipes (280 шт) FIS-34-55 FIS
18 Набор луп, кратность: 2x, 3x, 5x, 7x, 10x (5 шт) FIS-47995 FIS
19 Пинцет для точных работ, 135 мм EN-E9713 Endura
20 Набор проволочек 100 мкм для прочистки сердцевин коннекторов (8 шт) F1-8265 FIS
21 Изолента 3M Temflex™ 1300, черная, 19 х 0.13 мм, длина 20 м 7100080340
22 Органайзер для мелких деталей, 140 х 75 х 27 мм EN-E8411 Endura
23 Контейнер с поворотным замком для утилизации обрезков оптоволокна JIC-FDC-66 Jonard
24 Рулетка 3 м, крюк - True Zero ST-0-30-487 Stanley
25 Фонарь налобный ударо-водозащищенный StreamLight (C4 LED) SL-61000 Streamlight
26 Кейс для инструментов с паллетой органайзером (455 х 330 х 150 мм) ROS-LD-001 Поставщик
Дополнительные материалы
Паспорт набора НИМ-25 (2021)
