Fluke Networks TS22A - тестовая трубка монтера

Артикул: 3-20-0203

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

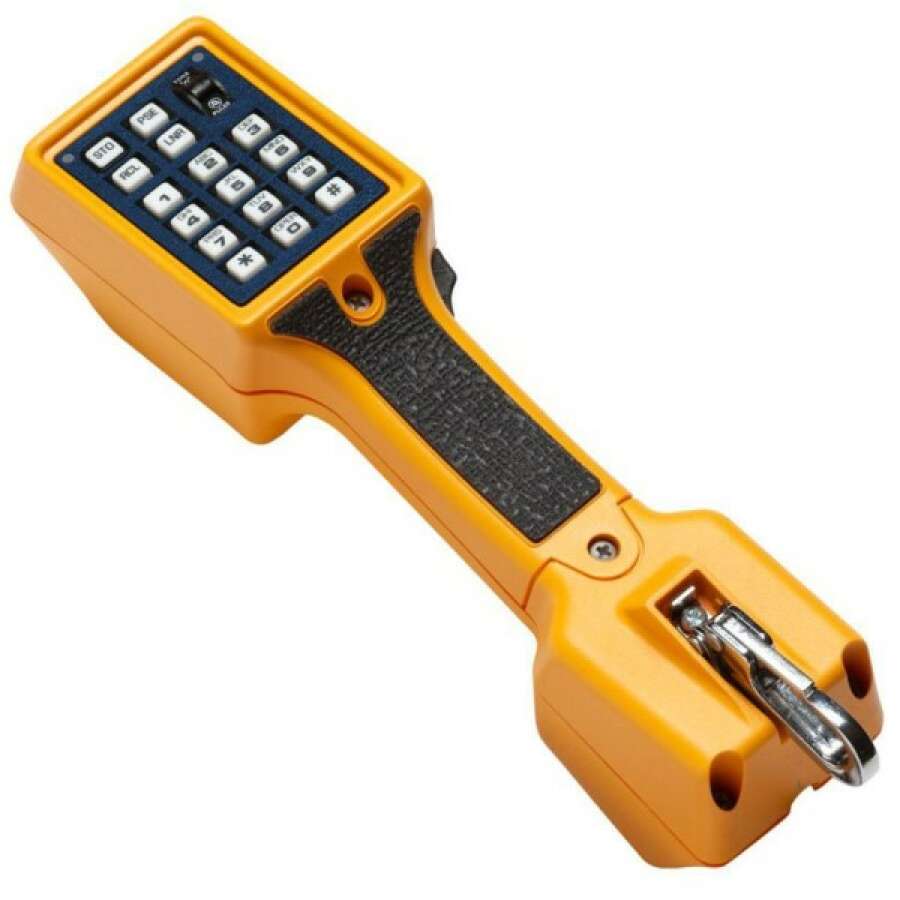

Fluke Networks TS22А - тестовая трубка монтера. Оснащена встроенным двусторонним громкоговорителем, который позволяет пользователю управлять устройством без помощи рук. Позволяет сохранять девять телефонных номеров. Имеет функцию повторного набора номера. Эффект окружающего шума можно устранить с помощью переключателя «Отключить звук», позволяя технику контролировать линию в режиме разговора без нарушений связи. Трубка TS22A сочетает в себе надежность, прочность и функциональность.

  • Тоновый (DTMF) и импульсный набор
  • Повторный набор последнего номера
  • Высоомный режим подключения
  • Проверка полярности линии
  • Громкоговоритель (двухсторонний)
  • Кнопка отключения звука
  • Защита от перенапряжения
  • Заменяемый в полевых условиях зажим для пояса
  • Память на 9 телефонных номеров
  • Прочность RainSafe для использования в экстремальных погодных условиях


Сравнительная таблица тестовых трубок Fluke Networks:

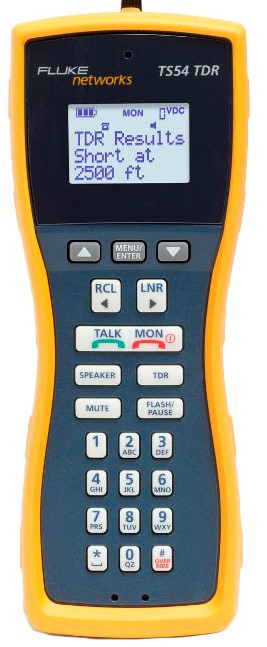

TS54 TDR
TS52 PRO
TS25D
TS22A
TS30

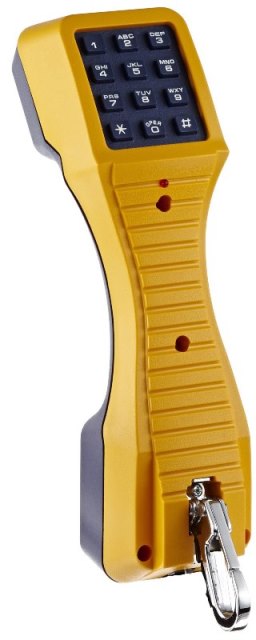

TS19


Основные функции

Звуковой сигнал при вызове
+
+
+
+
+
+
Высокоомное подключение «монитор»
+
+
+
+
+
+
Индикация полярности линии
+
+
+
+
+
+
Тональный и импульсный режим
+
+
+
+
+
+
Повтор последнего номера
+
+
+
+
+
+
Сохранение номеров в памяти
+
+
+
+



Дополнительные функции

Обнаружение обрывов, КЗ, (TDR)
+





LCD экран с подсветкой
+
+
+



Определение номера абонента
+
+
+



Кнопка Mute
+
+
+
+
+

Кнопка паузы
+
+
+
+


Батареи для питания динамика
+
+
+
+


Громкоговоритель (односторонний)
+
+
+
+


Спикерфон (двухсторонняя связь)
+
+

+


Разъем для гарнитуры
+

+



Соответствует Bellcore
+
+

+
+

Защитная блокировка данных
+
+
+



Подавление блокировки данных
+
+
+



Технология фильтрации DSL/POTS
+
+
+



Измерение/индикация напряжения
+
+
+



Измерение/индикация тока
+
+
+



Измерение частоты






Блокировка и преодоление высокого импеданса (DataSafe Pro)
+
+
+



Декодирование цифр DTMF
+
+
+



Тональный генератор
+

+



Подача разговорного напряжения


+




Защитные функции

Защита от повышенного напряжения
+
+
+
+
+

Защита от повышенного тока
+
+
+
+
+

Ударопрочность
+
+

+
+

Защита от дождя
+
+

+
+

Водонепроницаемость (MIL-STD-810E)
+
+






Технические характеристики Fluke Networks TS22A



Электрическая часть

Предел линиимаксимум
максимум 2 кОм при 48 В постоянного тока (номинально 20 мА минимальный ток линии)
Сопротивление постоянному току (Talk)
300 Ом типично

Импеданс монитора

TS22
5 кОм номинал на 1 кГц
TS22A
120 кОм номинал на 1 кГц

Выходной сигнал при импульсном наборе

Частота импульсов
10 пакетов в секунду ± 5 пакетов в секунду
Разрыв в процентах
61 % ± 2 %
Межсерийный интервал
1000 мс типично
Утечка во время перерыва
>50 кОм

Выходной DTMF-сигнал

Тональные сигналы
Максимум ±1 %
Уровень тона ошибки частоты
–3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном
4 дБ максимум
Усилитель монитора
9 В батарея, обеспечивает 25 часов
Источник питания
непрерывная работа, типично
Уровни громкоговорителя для TS22
Низкий, средний, высокий и выключение
Автоматическое отключение питания
После 5 минут отсутствия звукового сигнала
Уровни громкоговорителя TS22A
Низкий, средний, высокий и выключение
Источник питания
Общая линия и батареи
Физические характеристики

Физическое измерение
26 x 6,83 x 8,57 см

Масса

TS22
0,595 кг
TS22A
0,624 кг), типично

Внешние условия

Рабочая температура:
-34 °C — 60 °C
Хранение
-40°C — 66 °C
Высота над уровнем моря
до 3 000 метров
Относительная влажность
От 5 % до 95 %
Сертификаты и соответствия
Соответствует действующим требованиям Европейского союза.

Модели трубок Fluke Networks TS22A

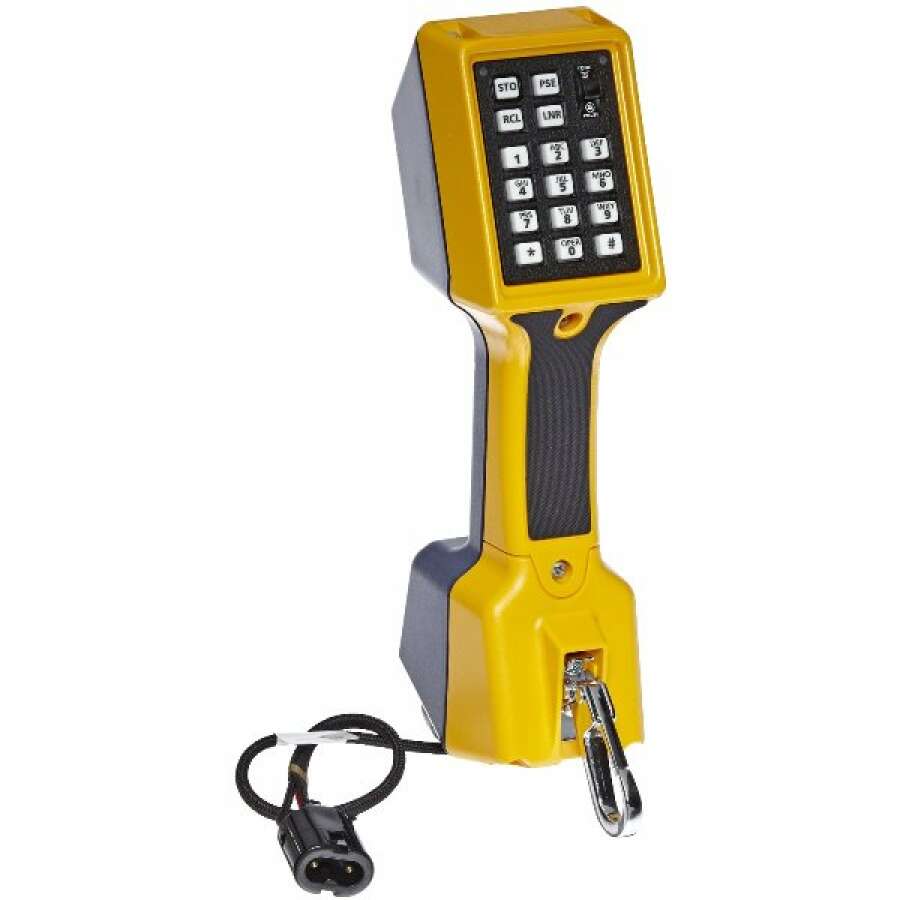

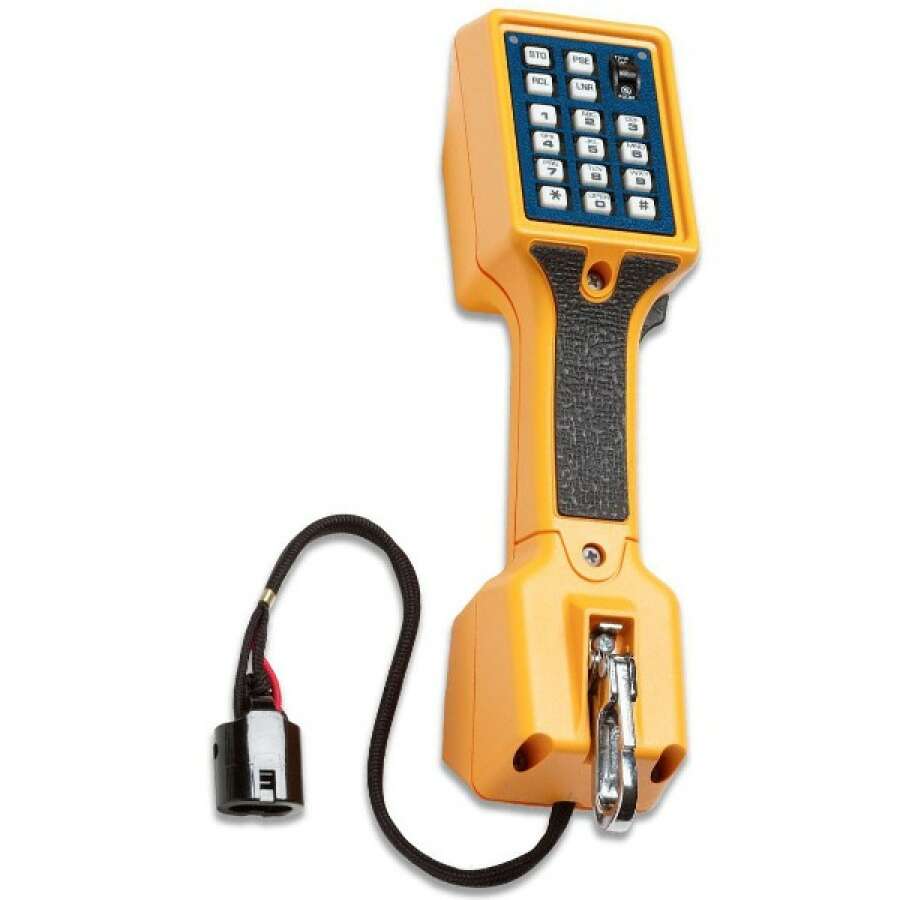

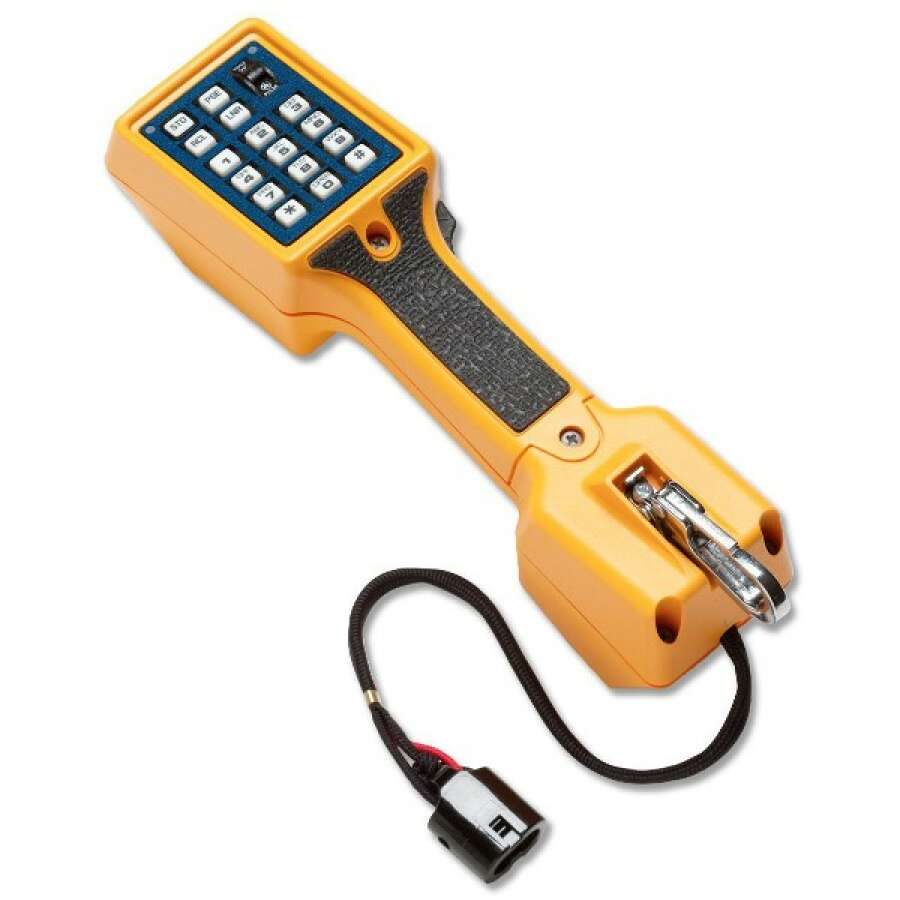

22801004 Тестовая трубка TS22А с разъемом 346A

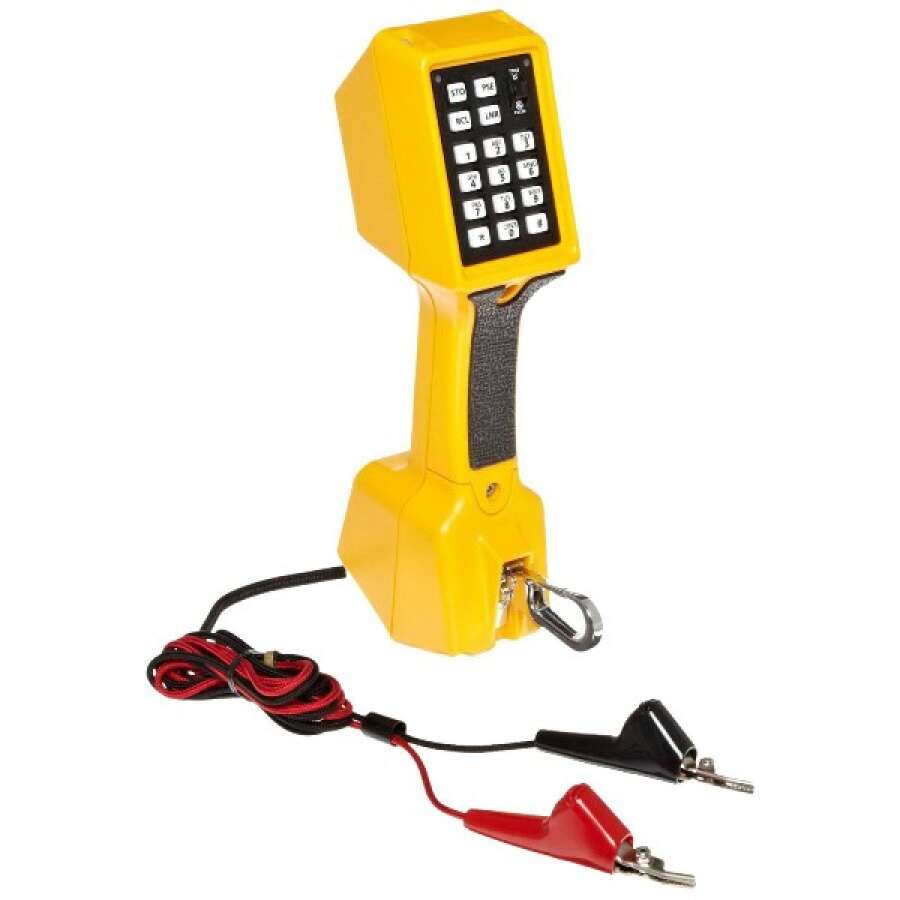

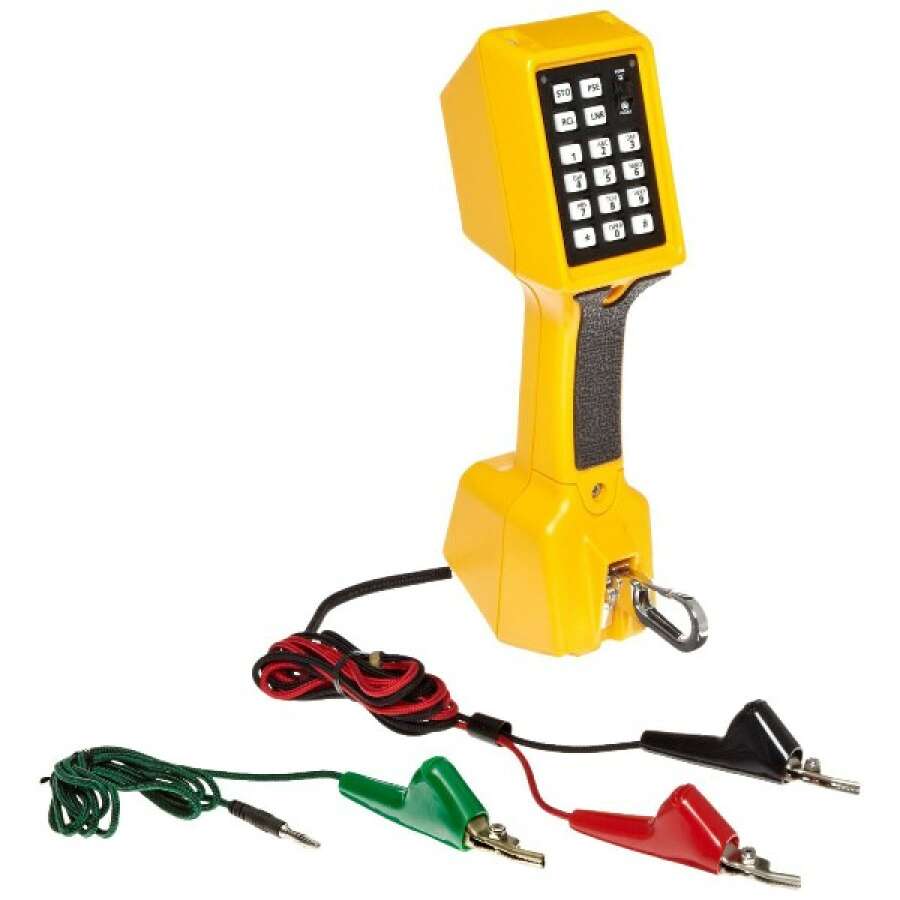

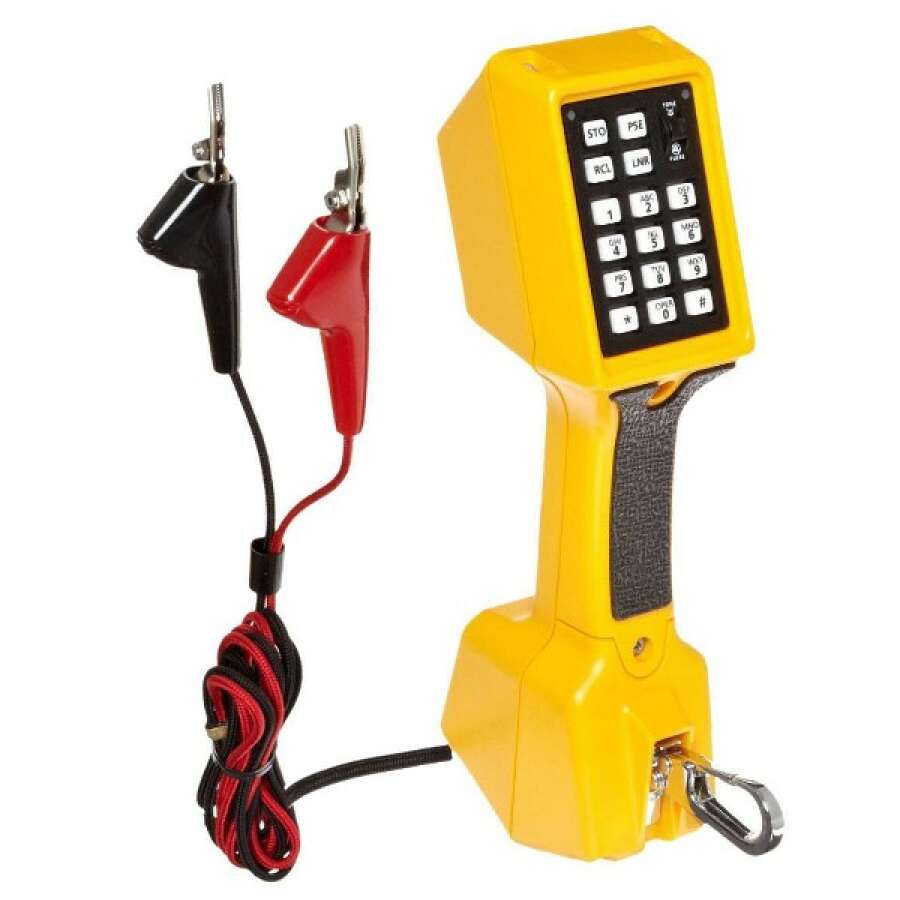

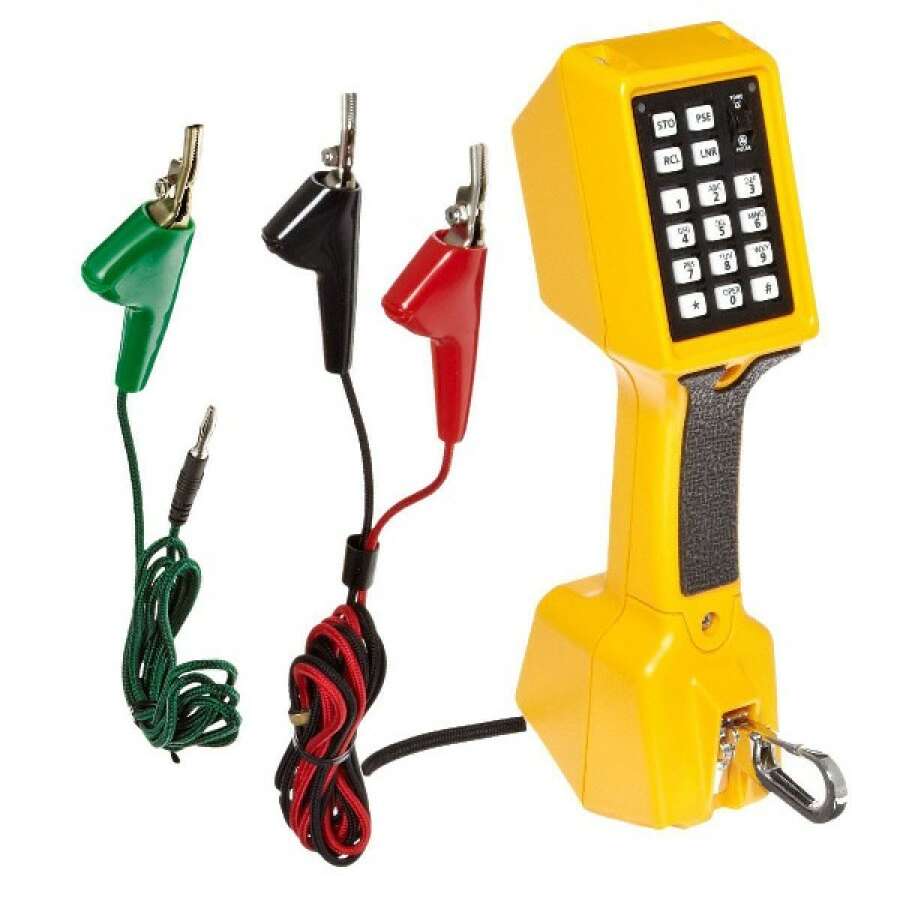

22801007 Тестовая трубка TS22А, шнуры с разъемами типа “крокодил” с игольчатой площадкой и шнуром замемления

22801009

(код: 3-20-0203)

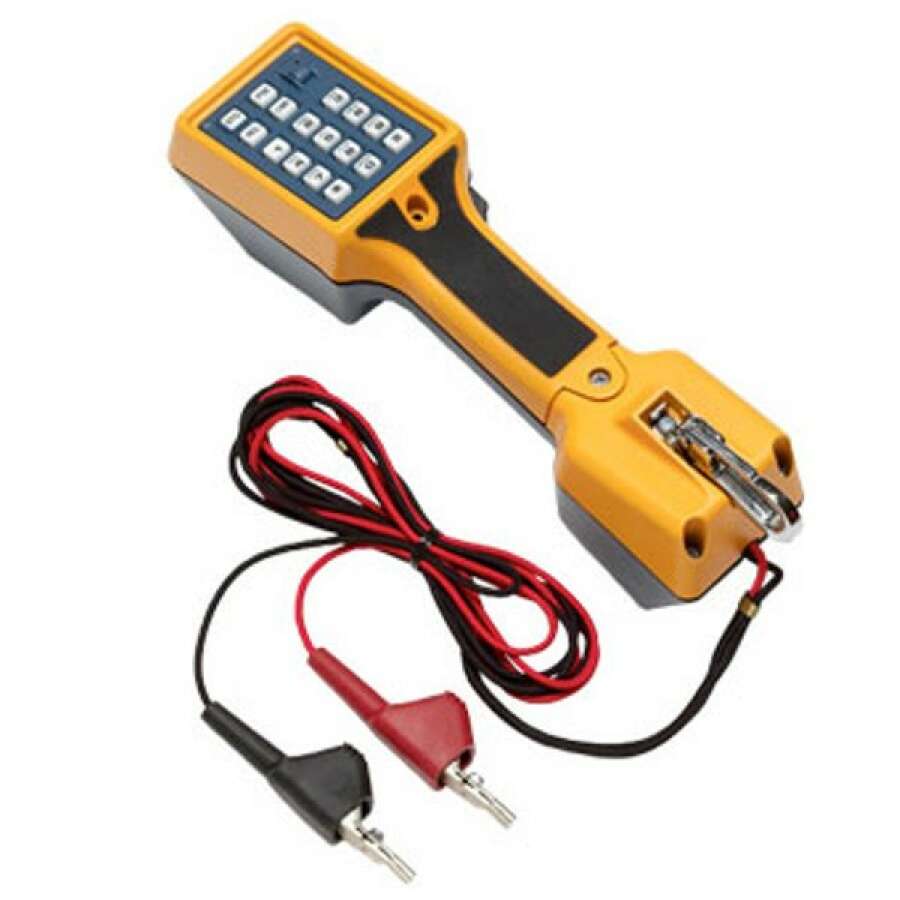

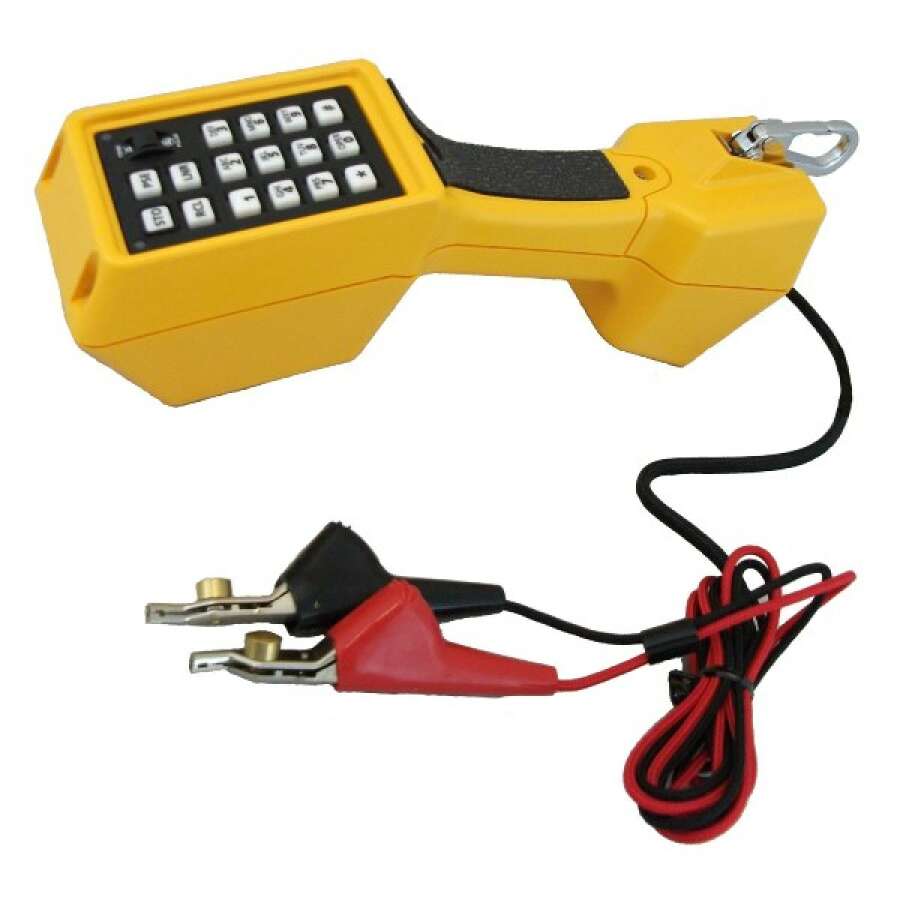

Тестовая трубка TS22А, шнуры с разъемами типа “крокодил” с игольчатой площадкой
