Прибор для прожига BT 5000-1 , 14 кВ DC, макс. 110 A

Артикул: 813082

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

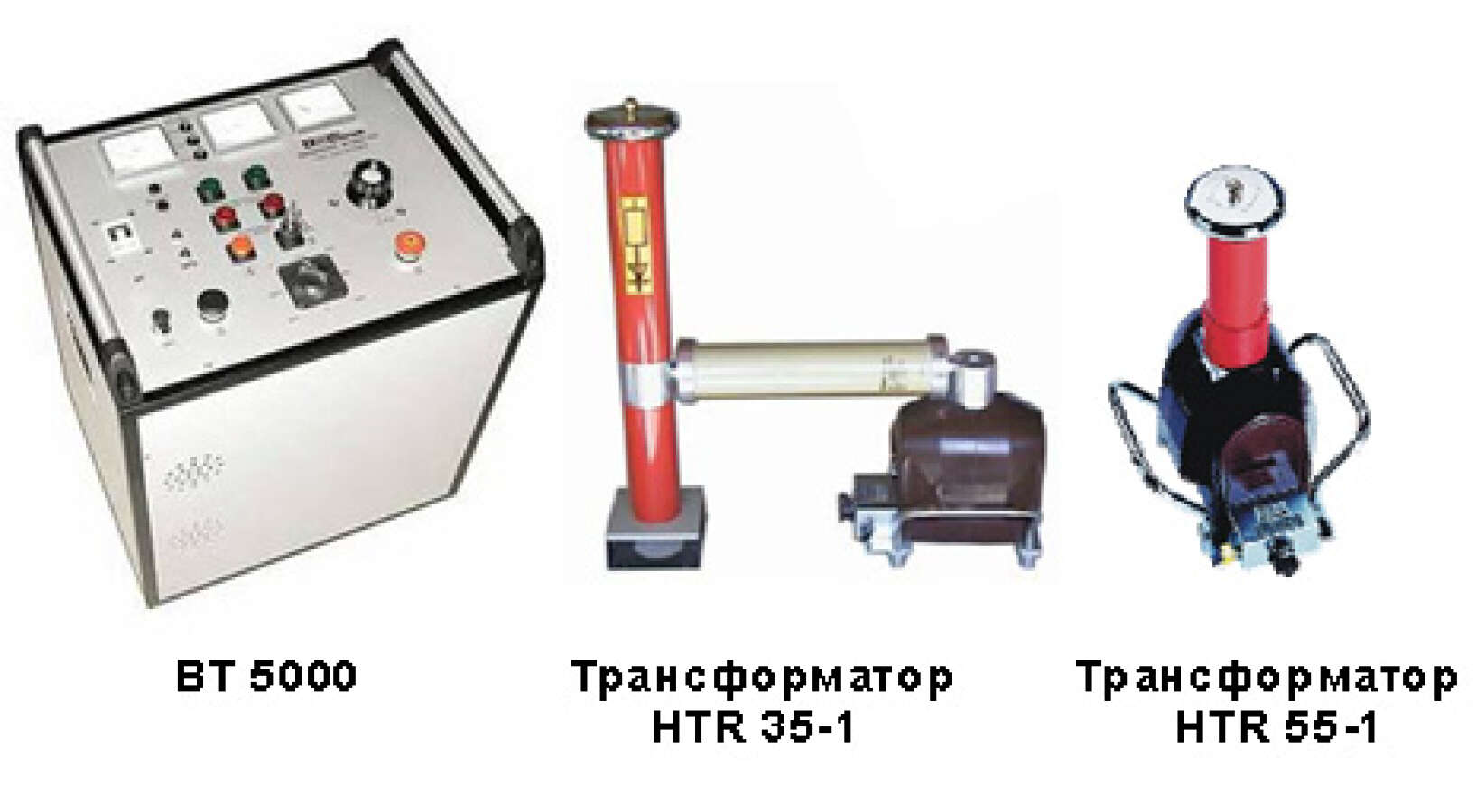

Назначение установки BT 5000 :


Установка BT 5000 предназначена для прожига (преобразования высокоомных повреждений к низкоомным) и испытания силовых кабелей постоянным повышенным напряжением. Установка состоит из блока управления, блок а прожига и высоковольтного трансформатора со съемным высоковольтным выпрямителем.

При подключении дополнительных блоков к установке BT 5000 данный комплекс может осуществлять щадящее испытание кабелей с оболочкой из сшитого полиэтилена напряжением на сверхнизкой частоте 0.1 Гц. (VLF).

Высоковольтные измерения осуществляются через третичную обмотку высоковольтного трансформатора, а индикация измеренных значений тока и напряжения отображаются на аналоговых индикаторах.

Зачастую, данная установка встраивается в испытательную лабораторию.


Возможны следующие комбинации установки :



Напряжение прожиг / испытание / ток VLF
BPA 503-H 14 кВ / 50 кВ / 17мА
BPA 703-H 14 кВ / 70 кВ / 15 мА
BPA 1003-H 14 кВ / 100 кВ / 8,5 мА
BPA 1303-H 14 кВ / 140 кВ / 8 мА
BPA 503-VLF 14 кВ / 50 кВ / 17мА 54 кВ
BPA 703-VLF 14 кВ / 70 кВ / 15 мА 54 кВ
BPA 1003-VLF 14 кВ / 100 кВ / 8,5 мА 54 кВ
BPA 1303-VLF 14 кВ / 140 кВ / 8 мА 54 кВ


Особенности :

  • Высокий номинальный ток прожига.
  • Устойчивые к к.з. трансформаторы.
  • Контроль рабочей температуры.
  • Автоматическая разрядка испытательного образца
  • Мобильность и компактность


Технические характеристики BT 5000

На примере BT 703


Блок прожига
Напряжение / Ток прожига
Ступень прожига 1 50 Вт / 110 А AC
Ступень прожига 2 220 Вт / 30 А AC
Ступень прожига 3 1,2 кВт / 6 А DC
Ступень прожига 4 4 кВт / 1,5 А DC
Ступень прожига 5 8 кВт / 0,8 А DC
Ступень прожига 6 14 кВт / 0,5 А DC
Индикаторы
Индикатор 1 Напряжение прожига и испытаний 20 /60 /80 кВ
Индикатор 2 Ток утечки 0,1; 1; 10; 100 мА
Индикатор 3 Ток прожига 0-100 %
Безопасность Согласно VDE 0104
Устройство защиты По перегреву
Питание 220 В / 50 Гц
Потребляемая мощность 7, 5 кВА
Рабочая температура -20 +50 С
Габариты 520х430х630 мм
Вес 85 кг

Высоковольтные трансформаторы

HTR 35-1

Выходное напряжение 35 кВ AC ; 50 кВ DC
Номинальный ток 17 мА DC
Ток к.з. 50 мА DC
Потребляемая мощность 3,0 кВА (1 час в день)

1,2 кВА (день)

HTR 55-1
Выходное напряжение 50 кВ AC ; 70 кВ DC
Номинальный ток 15 мА DC
Ток к.з. 50 мА DC
Потребляемая мощность 3,5 кВА (1 час в день)

1,5 кВА (день)
