SK-45 - набор инструментов для обслуживания линий связи (набор связиста)

СвязьКомплект SK-45 (1-20-0886) - один из лучших наборов инструментов для обслуживания линий связи, Ethernet сетей и телефонии. Профильные специалисты высоко оценят, продуманную до мелочей, комплектацию. Набор поставляется в удобной сумке из высокопрочной запатентованной ткани Cordura* с множеством надежных держателей и карманами для дополнительных инструментов. Габариты укомплектованной сумки: ≈ 38 х 26 х 10 см. Вес набора: ≈ 5 кг.

В состав входят специализированные приборы и профессиональный инструмент, которым можно резать провод и кабель, прецизионно зачищать изоляцию, надежно обжимать коннекторы RJ45/22/12/11, расшивать кабель на кросс Krone/110, устанавливать телефонные и Ethernet розетки. Предусмотрен слесарный инструмент для монтажа телекоммуникационного оборудования, и даже такая редкая вещь как полировальные надфили для деликатного удаления окисления с электрических контактов для восстановления их проводимости.

Тональный генератор и щуп поможет идентифицировать нужный кабель из пучка, найти порт на патч-панели и трассировать проводник в стене. В комплект набора входит специальный адаптер RJ45 с клеммной колодкой для подключения тестового оборудования к любым жилам витой пары в Ethernet розетке. Кабельный тестер c LCD экраном позволит наглядно контролировать правильность распиновки модульных коннекторов RJ45 и целостность линий передачи данных. Пять удаленных идентификаторов тестера, сильно ускорят поиск немаркированных портов.

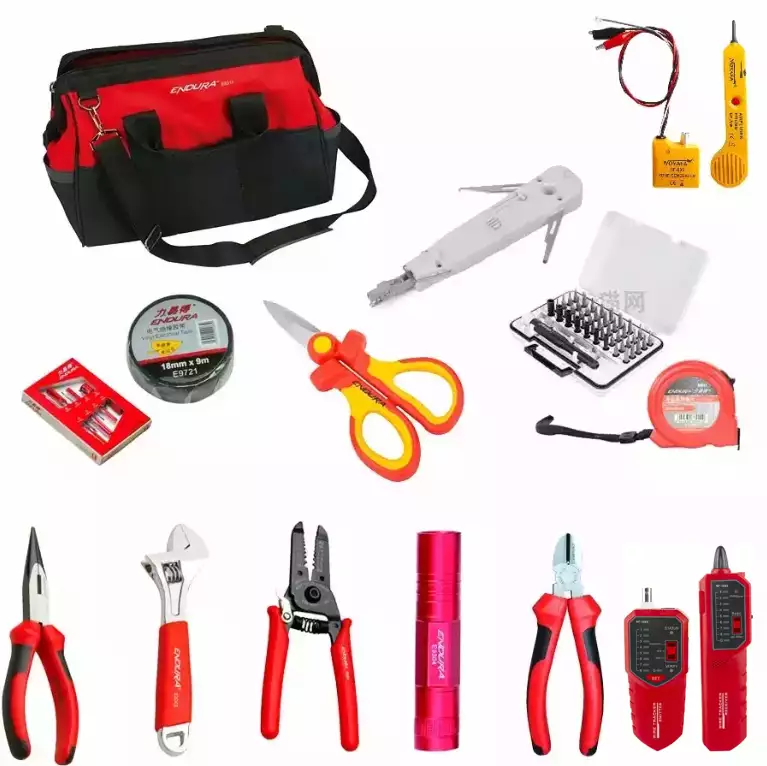

Состав набора инструментов SK-45 (1-20-0886):

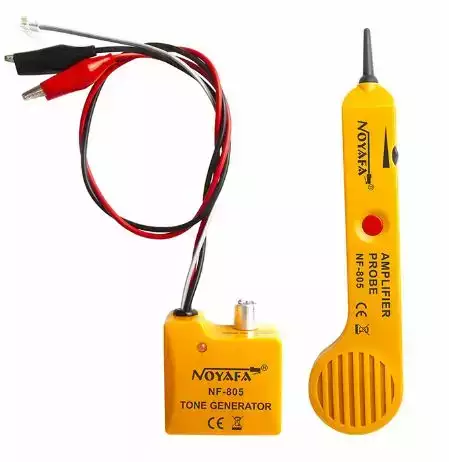

1. Генератор и щуп для идентификации и трассировки кабеля (GT-601K-G)

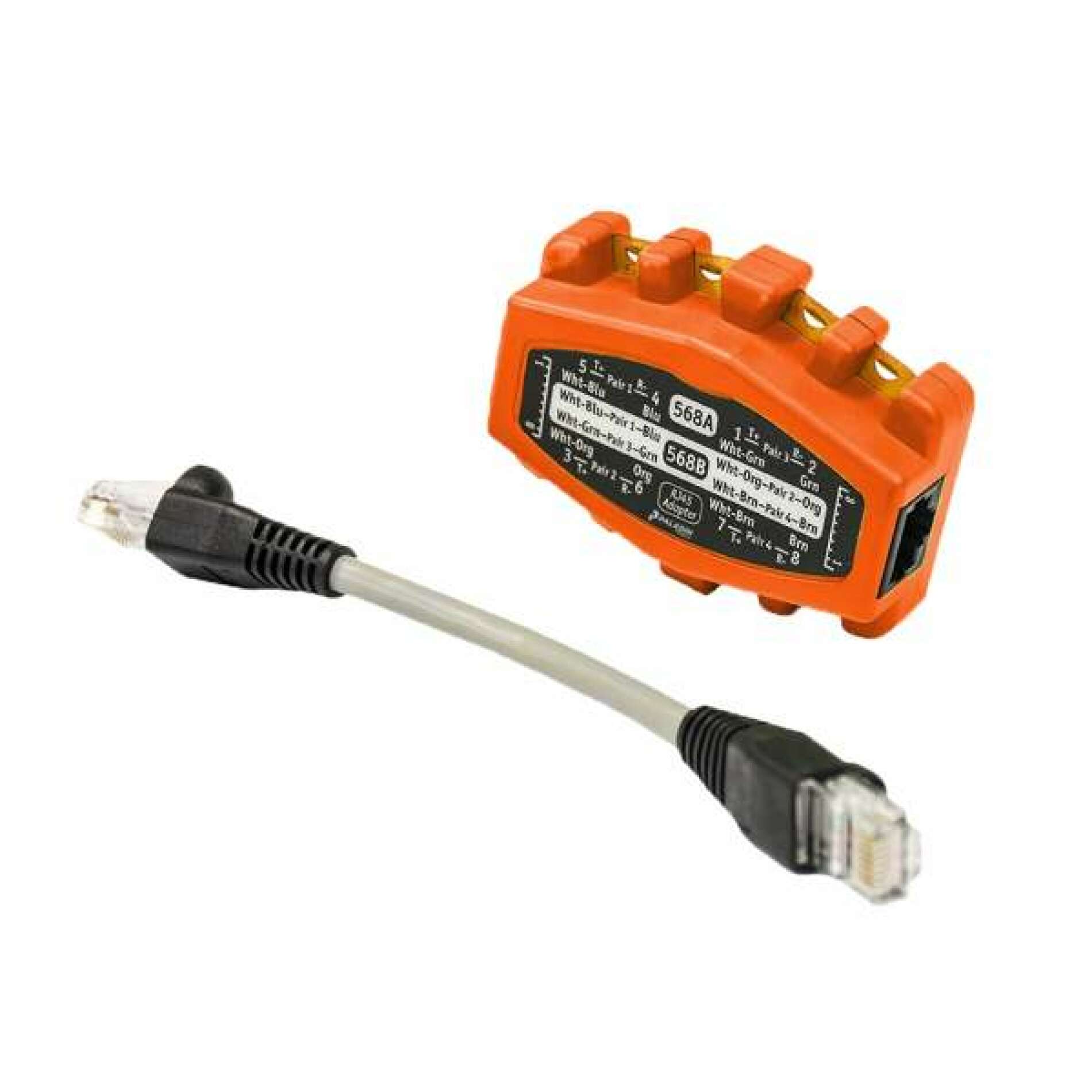

2. Модульный адаптер RJ45 с клеммной колодкой на 8 контактов (GT-PA1902)
3. Кабельный тестер витой пары Softing CableMaster 200 (PD-CM200)

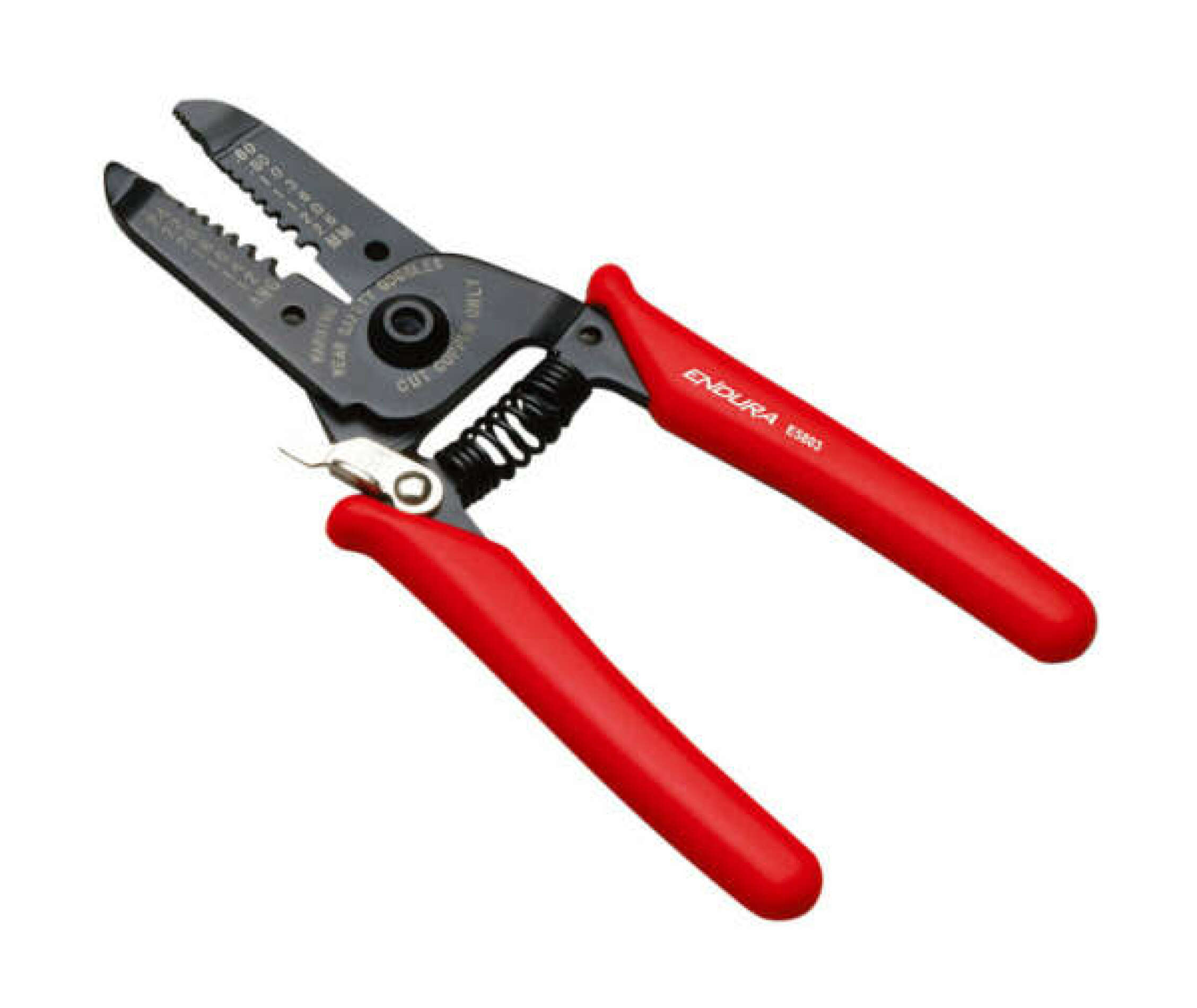

4. Стриппер для снятия изоляции с провода, резак, нержавеющая сталь, 0.8 - 2.6 мм (GT-1916-SS)
5. Стриппер прецизионный Oden для снятия изоляции с кабелей 2.5 - 11 мм (PM-4320-0622)
6. Кримпер для обжима модульных разъемов RJ-45, RJ11/12, RJ22 (JIC-UC-864)
7. Ударный инструмент для расшивки кабеля на кросс KRONE (с ножницами) (JIC-EPD-9KRONE)
8. Лезвие к инструменту Jonard для расшивки кабеля на кросс 110 (JIC-EPB-110)

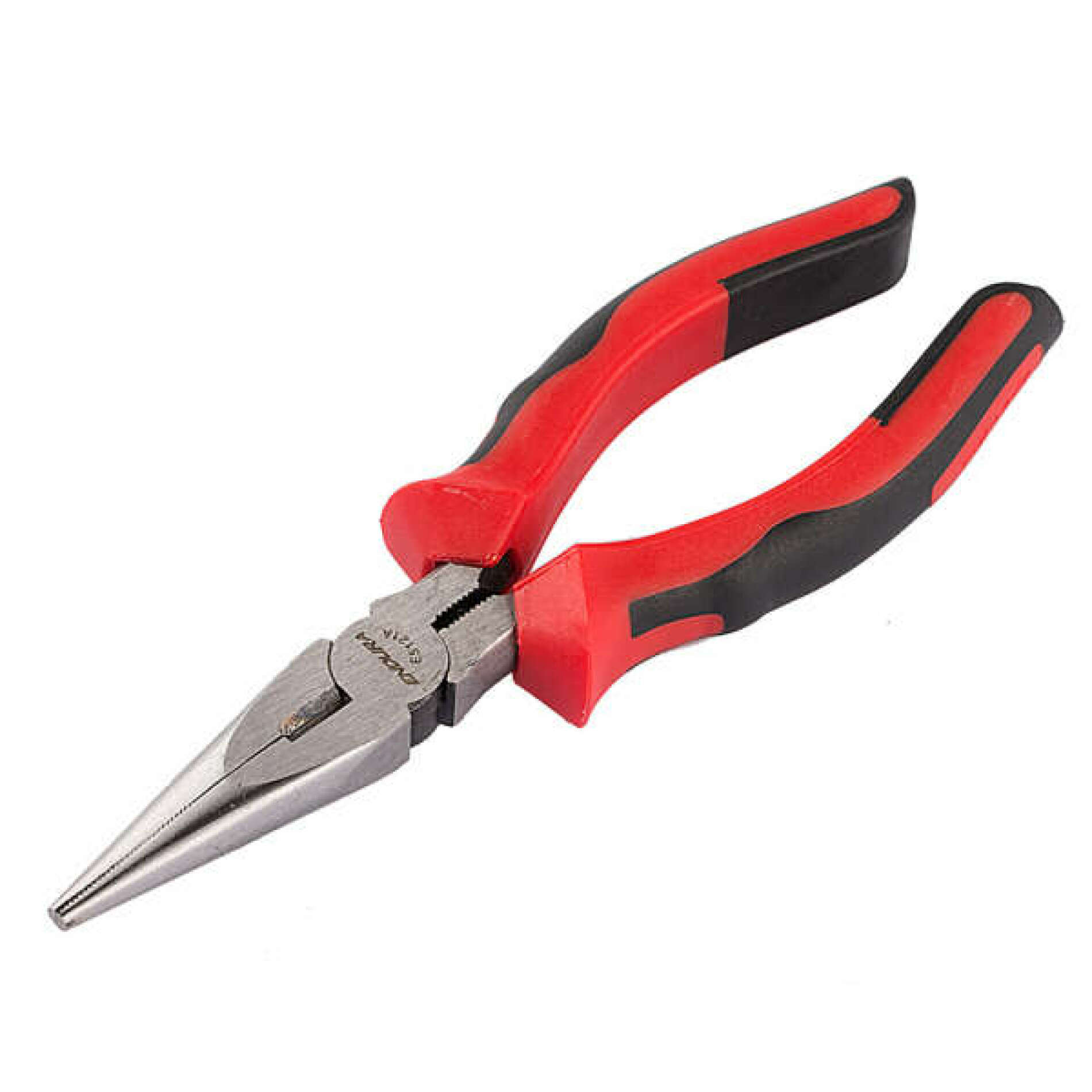

9. Длинногубцы с кусачками, 171 мм (JIC-842)

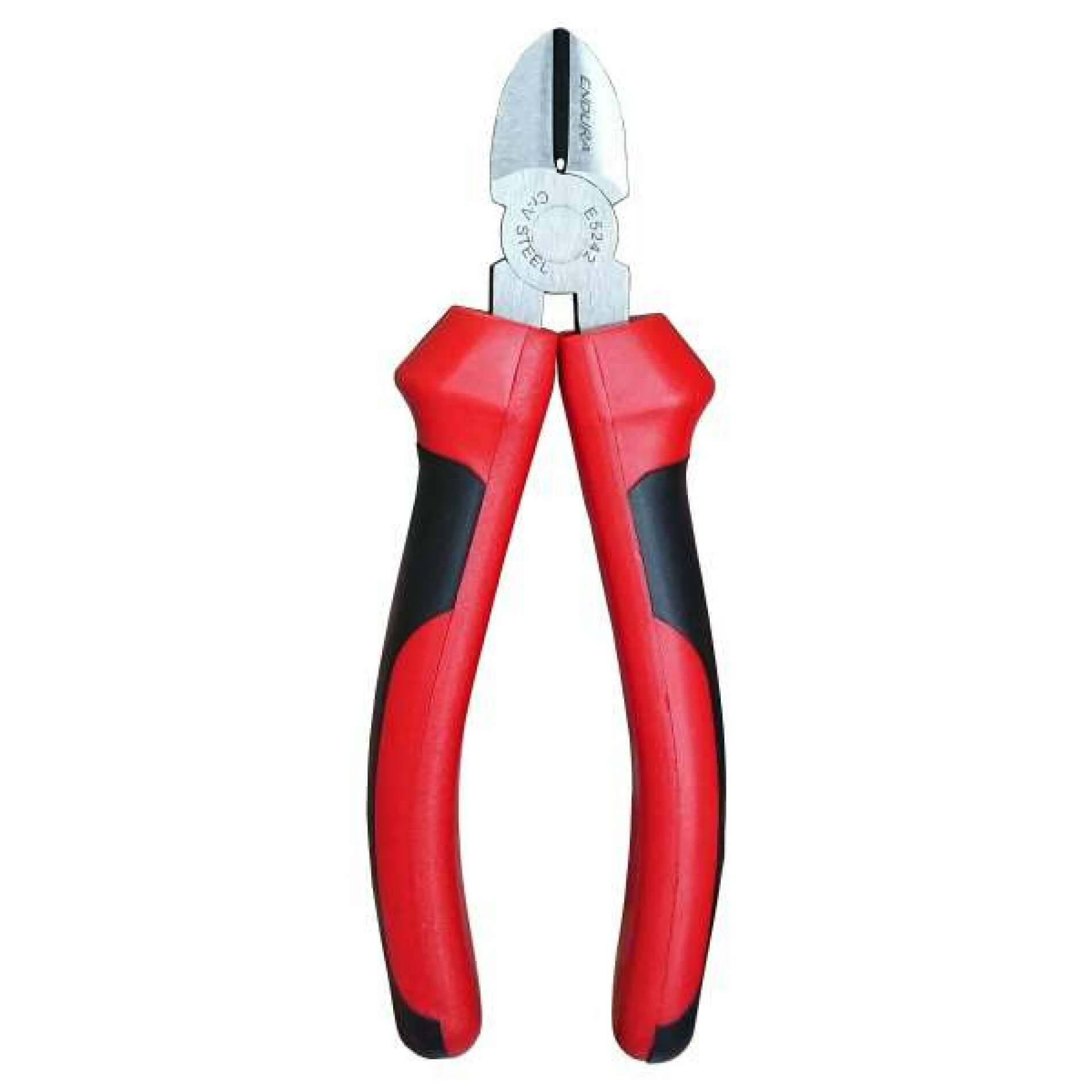

10. Бокорезы эргономичные Cr-V сталь, 150 мм (EN-E5242)
11. Бокорезы миниатюрные DIAGB5 для резки медных проводов, 13 см (JIC-DIAGB5)
12. Нож с выдвижным секционным лезвием, литой корпус, металл (ST-0-10-018)

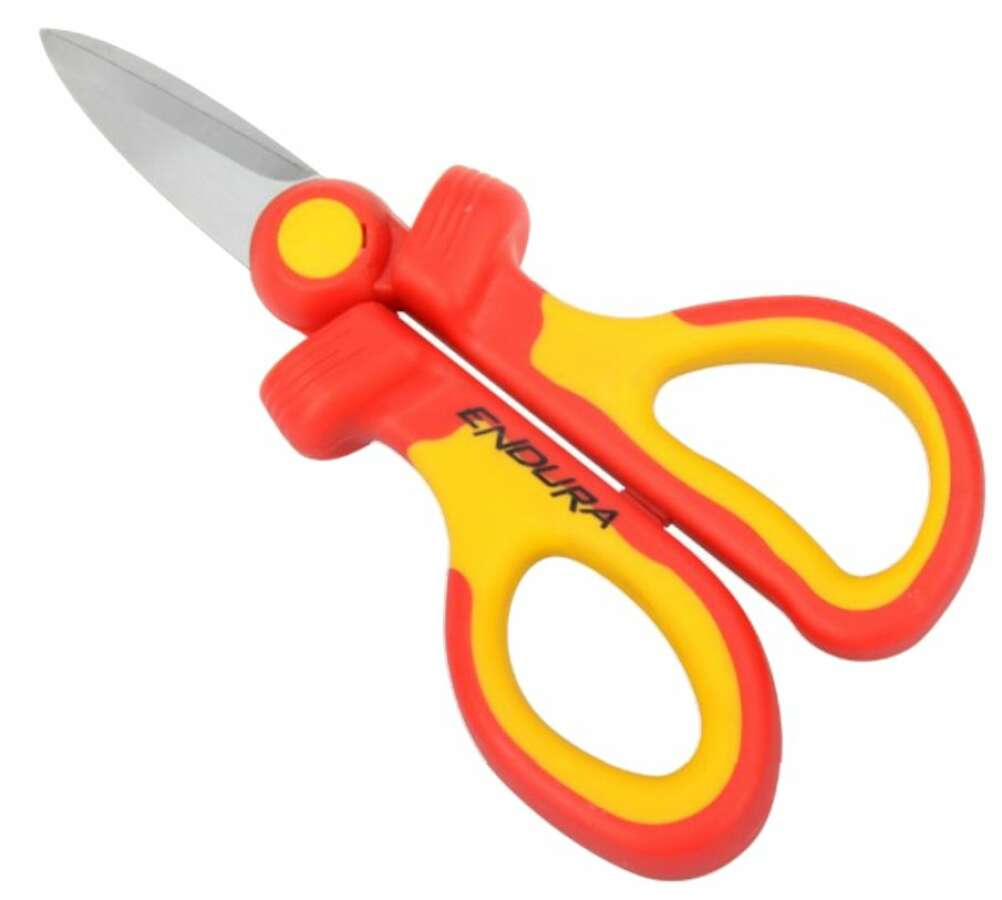

13. Ножницы монтажные для резки кевларовых нитей и медного провода (1-10-0057)

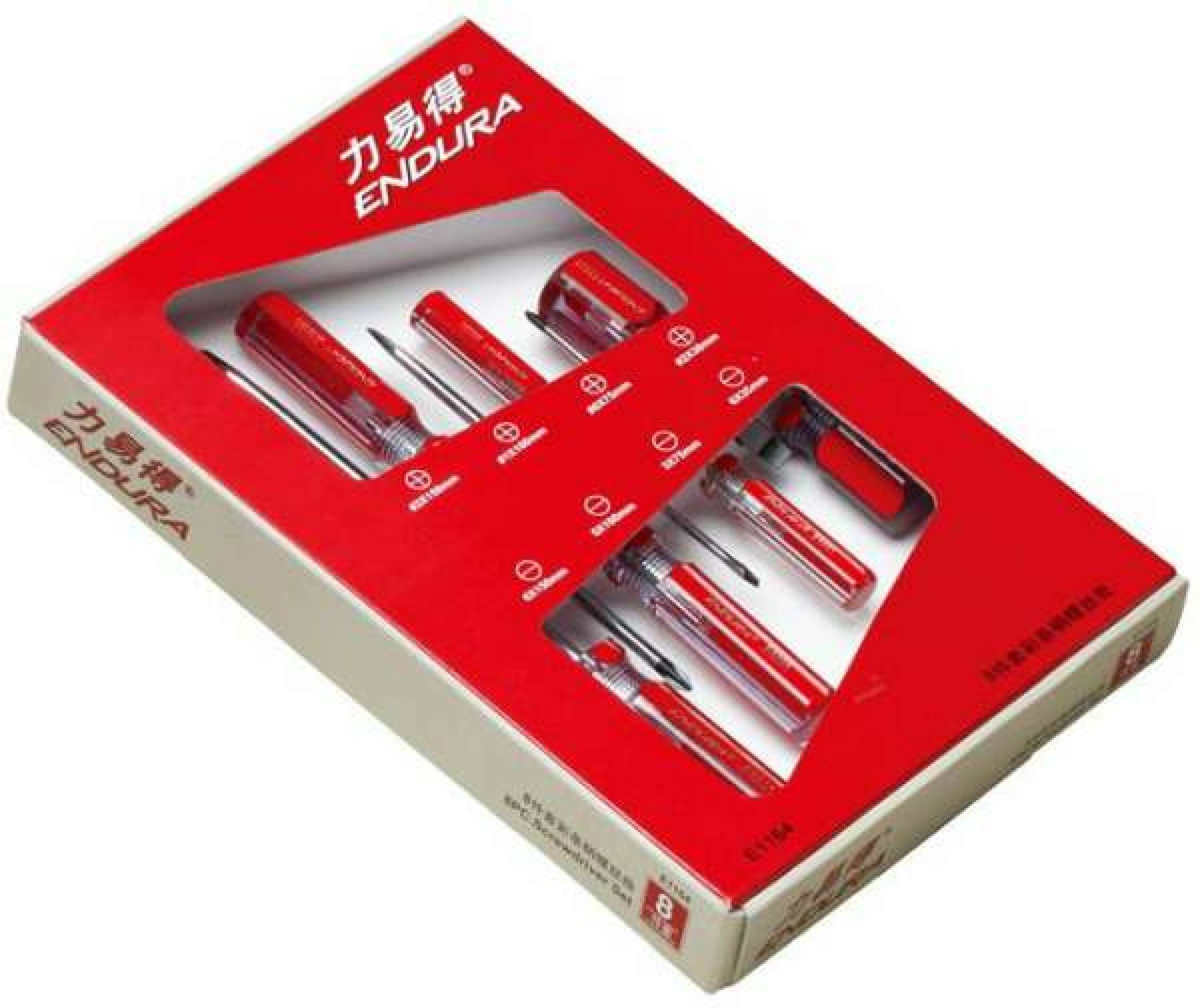

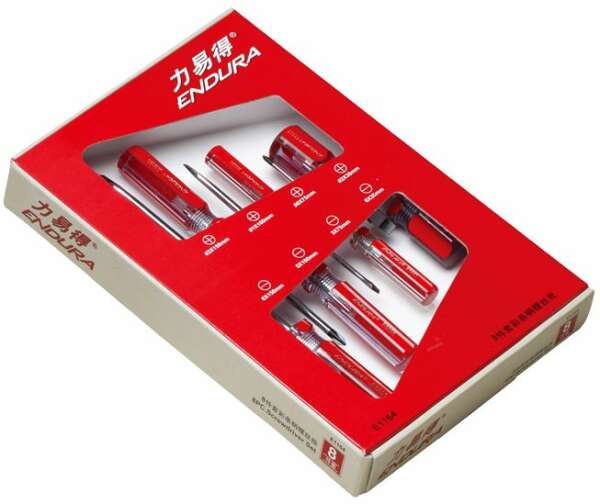

14. Отвертки, набор 6 шт (4х100; 5.5х100; 6.5x150; 8х175; PH1x75; PH2x100) (ST-STHT0-60209)
15. Отвертка прецизионная 4 в 1 с клипсой: PH0, PH00, SL 1.6 и 3.2 мм (JIC-S-41)
16. Надфиль для удаления окисления с контактов, полировальный, 3 шт (JIC-OB-1/3)

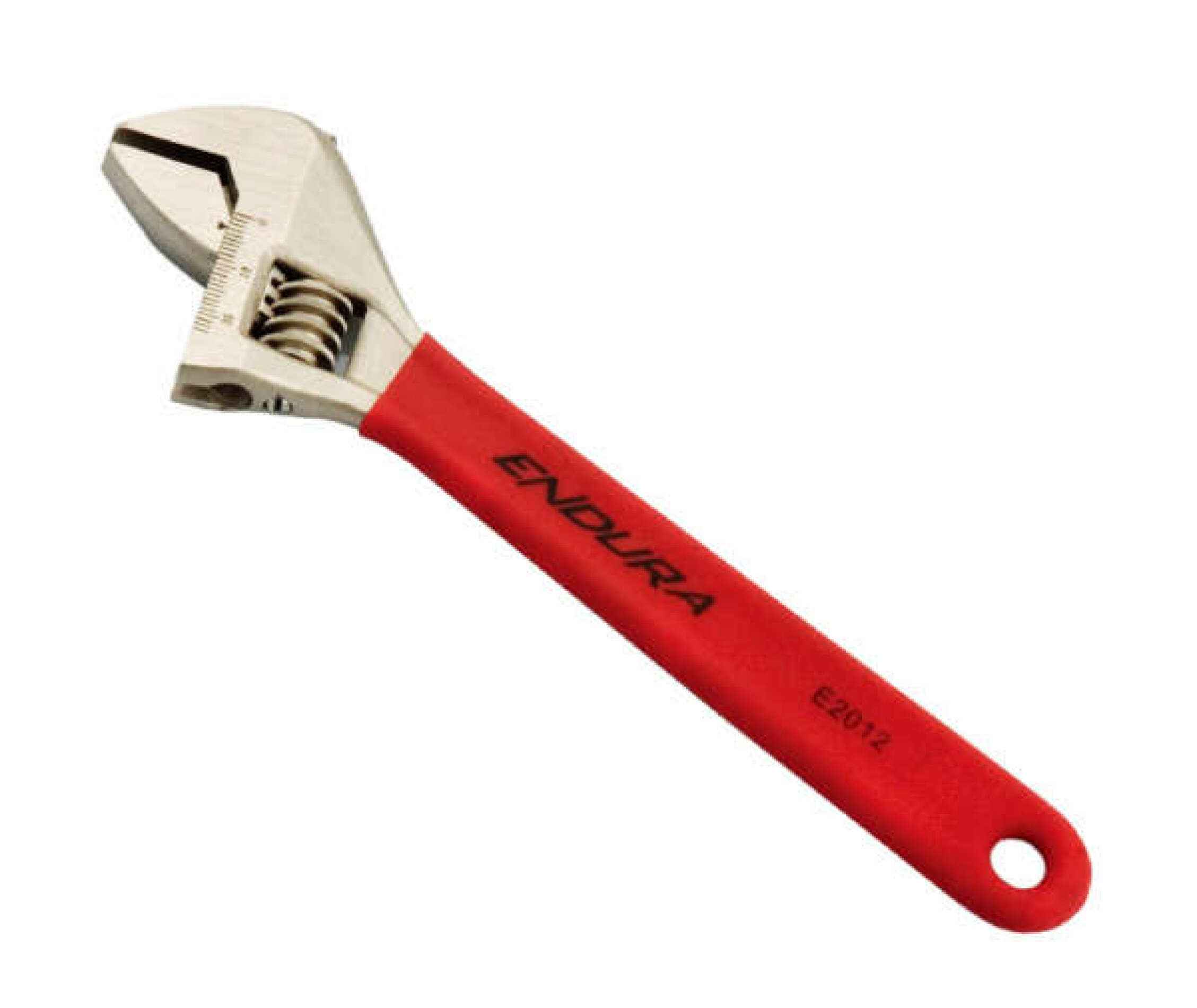

17. Ключ гаечный разводной с мягкой рукояткой, 150 мм (ST-0-90-947)
18. Щуп - крючок Probe Pic для работы на кроссе, изолированный (JIC-22035)
19. Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 (7100080340)

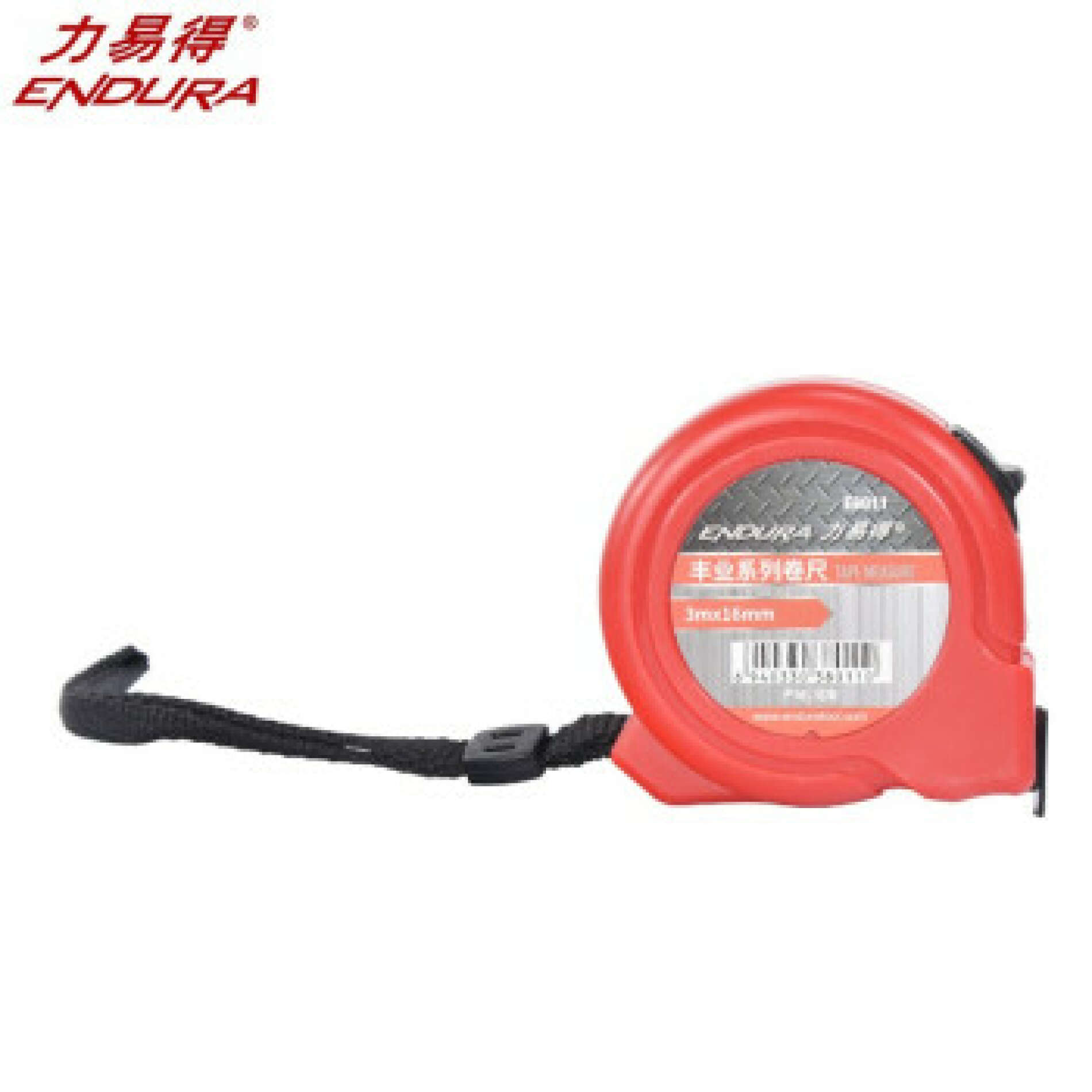

20. Рулетка 3 м, крюк "True Zero" (ST-0-30-487)

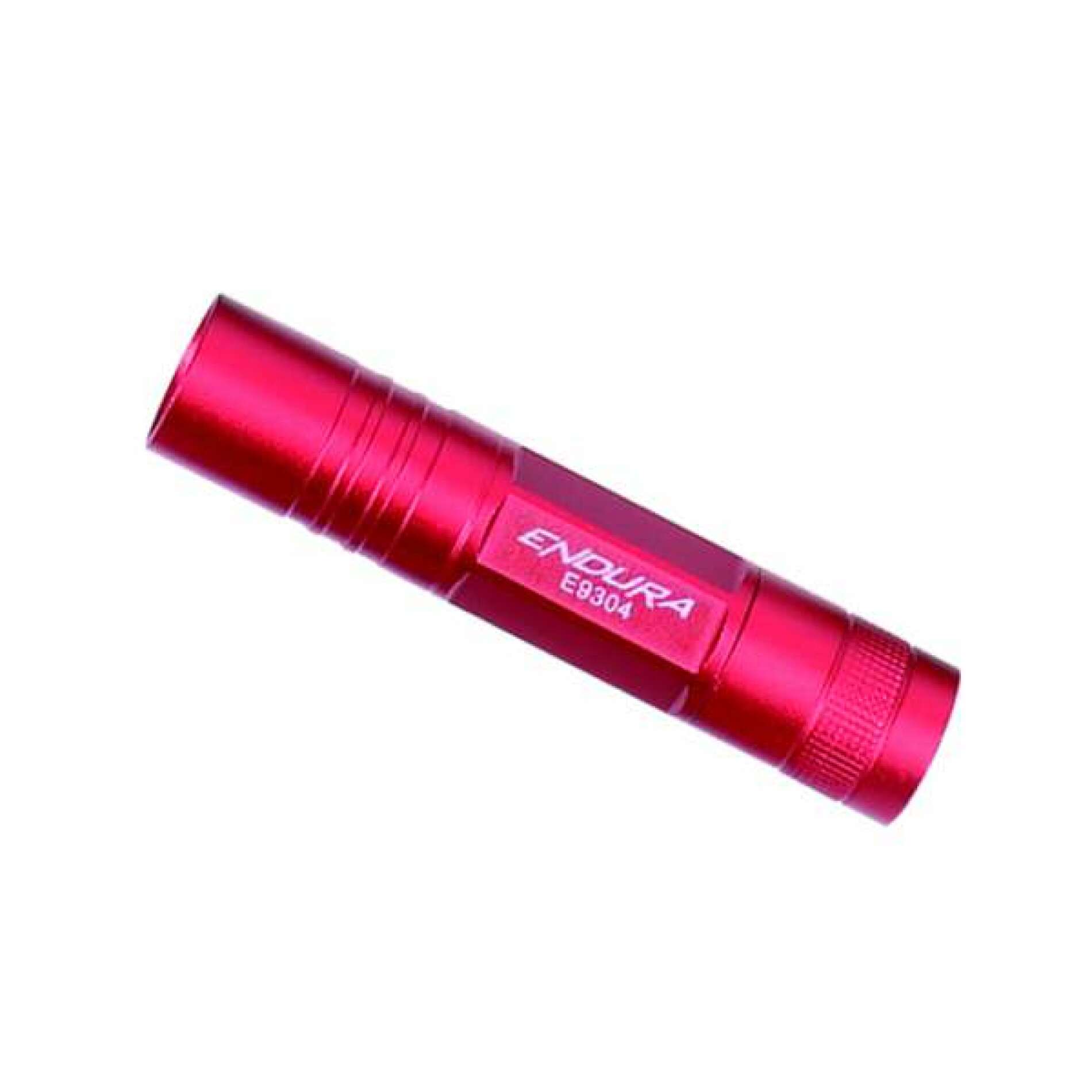

21. Фонарь LED (Osram), 120 люменов, текстурированный алюминий, сменный фокус (JIC-FL-2000)
22. Ремень наплечный для сумок Jensen (2-00-0337)

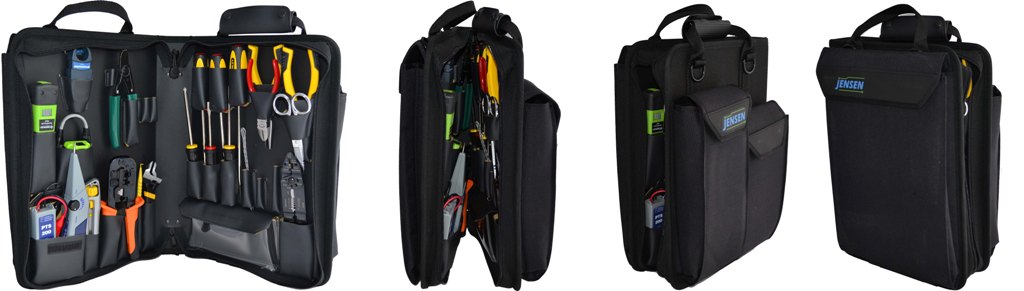

23. Сумка Jensen для инструментов, высокопрочная ткань Кордура, 38 х 26.8 х 5 см (2-10-0508)

   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора инструментов SK-45:

• Идентификация кабеля, портов патч-панели и розеток, трассировка линий
• Подключение оборудования к жилам витой пары без снятия розетки RJ45
• Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
• Снятие изоляции с провода (зачистка)
• Снятие внешней изоляции с круглого кабеля (разделка кабеля)
• Установка модульных коннекторов RJ45, RJ11/12, RJ22
• Расшивка кабеля на кросс KRONE
• Расшивка кабеля на кросс 110
• Монтажные работы в труднодоступных местах. Удержания мелких деталей
• Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
• Резка изоляции кабеля и других материалов
• Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
• Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
• Обработки металла и других твердых материалов, шлифовка неровностей
• Сборка и разборка конструкций. Закручивание (раскручивание) болтов и гаек
• Работа на кроссе и в сплайс кассетах
• Герметизация соединений, создание изолирующего слоя
• Измерение длины, расстояний и габаритов различных предметов
• Подсветка темных объектов
• Организованное хранение инструментов

Характеристики комплектующих SK-45:

№	Артикул	Наименование
1	GT-601K-G	Генератор и щуп. Тестовый набор для идентификации и трассировки кабеля Идентификация нужного кабеля в пучке, порта патч панели, розетки Питание: 9 В Крона. По 1 шт в генератор и щуп. Время работы от батареи: 50 ч Температура эксплуатации: 0 °C ... 50 °C. Трассировка кабеля Генератор. Частота сигнала: 890/960 Гц Выходная мощность (при 600 Ом): +10 дБм Индикация короткого замыкания (LED): Проверка полярности телефонной линии Подача напряжения для питания микрофона телефонной трубки монтера Интерфейсы: разъемы типа "крокодил" и модульный разъем RG-11 Напряжение батареи разговора (при 600 Ом): 4,6 В DC Защита генератора от входного напряжения: 52 В DC Габариты: 32 х 64 х 57 мм. Вес: 128 г. Индуктивный щуп. Диапазон принимаемых частот: 500 Гц - 5 кГц Коэффициент усиления (номинальный): 30 дБ Регулятор чувствительности приемника (громкости) Два пластиковых наконечника (острый и плоский). R = 300 Ом Входной импеданс (номинальный): 100 МОм Габариты: 231 х 55 х 28. Вес: 145 г.
2	GT-PA1902	Адаптер модульный с портами RJ45 и клеммной колодкой Порт RJ45 - 2 шт. Клеммная колодка на 8 контактов Подключение оборудования к жилам витой пары без снятия розетки RJ45 Дает возможность подать тональный сигнал от генератора в любую пару Позволяет тестировать активную линию по свободным парам Корпус из АБС-пластика, армированного нейлоном Легко читаемая разводка проводов Съемный заменяемый патч-корд Зажим для крепления на ремне
3	PD-CM200	Кабельный тестер витой пары CableMaster 200 Экран: LCD цифровой, 4-х строчный Интерфейс: RJ45 на тестере и удаленной части Определение обрыва, перепутанных пар, короткого замыкания Определение расщепленных пар (Split) Определение Cross Over кабеля Генератор тонального сигнала для прозвонки кабеля Индикатор низкого заряда батарей Предупреждение о наличии напряжения на линии Удаленный идентификатор распиновки закрепляемый в корпусе прибора Номерные удаленные идентификаторов RJ45, № 1-5 (в комплекте) Прочный корпус с рифлеными боковинами Защита от входного напряжения: 66V DC или 55V AC Автоматическое отключение генератора после 30 мин работы Время работы от батарей: 80 часов Габариты: 11.7 x 5.8 x 2.8 см. Вес: 115 г.
4	GT-1916-SS	Стриппер для зачистки провода 0.8 - 2.6 мм и резки кабеля Снятие изоляции провода 0.8 - 2.6 мм (0.3 - 5.3 мм2). Одножильный провод, диаметр: 0.8 - 2.6 мм (0.5 - 5.3 мм²/20-10 AWG). Одножильный провод, диаметр: 0.6 - 2.0 мм (0.3 - 3.3 мм²/22-12 AWG). Материал: высококачественная нержавеющая сталь. Резак для провода (кабелерез). Насечки для захвата на передней части инструмента (пассатижи). Возвратная пружина. Рукоятки с мягким покрытием. Фиксатор закрытого положения. Длина 157 мм. Вес 57 г.
5	PM-4320-0622	Стриппер для снятия изоляции кабеля диаметром до 11 мм. Безопасное снятие изоляции с круглого кабеля Назначение: витая пара, коаксиал, оптический кабель, модули, трубки Совместимый диаметр кабеля или провода: Ø 2.5 - 11 мм. Настраивыемая глубина реза изоляции: до 1 мм. Прецизионная регулировка глубины врезки ножа: 9 позиций. Числовой указатель текущей позиции глубины реза изоляции. Возвратная пружина для вдавливаня ножа в изоляцию. Удобное подпальцевое отверстие для перевода в рабочее положение. Безопасное для пальцев расположение ножа. Заменяемая кассета с режущим лезвием (код: PM-4320-0623). Компактный размер (Д х Ш х В): 90.5 x 39.8 x 18.5 мм. Вес: 28 г. Большой ресурс: 50 000 циклов.
6	JIC-UC-864	Кримпер для обжима коннекторов RJ45, RJ12, RJ11, RJ22 Установка модульных коннекторов типа RJ45, RJ11/12, RJ22 Совместимый тип кабеля: витая пара STP/UTP, плоский телефонный кабель RJ45 (8P8C) - 8 позиционные (4 задействованные пары проводников) RJ11 (6P4C) - 6 позиционные (2 задействованные пары проводников) RJ12 (6P6C) - 6 позиционные (3 задействованные пары проводников) RJ22 (4P4C) - 4 позиционные (2 задействованные пары проводников) RJ22 (4P2C) - 4 позиционные (1 задействованная пара проводников) Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки Нож для обрезки кабеля, или проводников перед установкой в коннектор Стриппер для снятия изоляции с круглых кабелей (витой пары) Стриппер для снятия изоляции с плоского телефонного кабеля Стальная конструкция с черным оксидным покрытием против коррозии Обжимные матрицы из высокоуглеродистой стали Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов Длина: 190 мм. Вес: 372 г.
7	JIC-EPD-9KRONE	Ударный инструмент Jonard для расшивки кабеля на кросс Krone (с ножницами) Лезвие для работы на кроссе типа KRONE (с ножницами) в комплекте Прочный ударный механизм Два режима силы забития Hi и Low (Hi: 18,14 кг / 178 N и Lo: 13,6 кг / 133 N) Выдвижной крючок для извлечения проводника с кросса Двухцветная рукоять для идентификации режима обрезки провода Увеличенное отделение для хранения лезвий с фиксатором Ресурс инструмента: 100 000 операций в режиме забития Hi (18,14 кг / 178 N) Вес без лезвия: 127 г
8	JIC-EPB-110	Лезвие к инструменту Jonard EPD-914 для расшивки кабеля на кросс 110 Совместимо с инструментом Jonard JIC-EPD-914 Лезвие двухстороннее (с режущим ножом и без) Забивание проводника без удаления его остатка (первая сторона лезвия) Автоматическая обрезка остатка провода после расшивки (вторая сторона лезвия)
9	JIC-842	Длинногубцы с кусачками Длина: 171 мм Материал: хром ванадиевая сталь Рукоятки с покрытием Встроенные бокорезы для провода Длина режущей кромки бокорезов: 12.7 мм Длина губок: 47.63 мм Толщина губок: 9.53 мм Ширина губок: 17.46 мм Цвет: желтый Вес: 210 г
10	EN-E5242	Бокорезы стандартные эргономичные Длина инструмента: 150 мм Исполнение: Japanese Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Длина режущей кромки: 20 мм Плавный ход челюстей
11	JIC-DIAGB5	Бокорезы миниатюрные DIAGB5 для резки медных проводов, 13 см Длина инструмента: 130 мм Хром-ванадиевая сталь Тип реза: диагональный Длина губок: 19.05 мм Толщина губок: 8.73 мм Ширина раскрытия губок: 12.70 мм Материал изготовления: хром-ванадиевая сталь Рукоятка: с покрытием Вес: 122 Соответствуют стандартам: ASME B107.11* и ISO 5749
12	ST-0-10-018	Нож с выдвижным лезвием Stanley Длина ножа 165 мм. Ширина лезвия 18-мм. Лезвие с отламывающимися сегментами. Высокопрочный металлический корпус. Эргономичная форма, исключающая проскальзывание в руке. Эффективная блокировка лезвия винтом в задней части корпуса.
13	1-10-0057	Ножницы монтажные Greenlee с серрейторным лезвием. Резка защитных кевларовых нитей. Резка медного и алюминиевого провода, пластмасс. Длина режущей кромки каждого лезвия 47 мм. Одно лезвие с серрейторной (зубчатой) заточкой. Длина участка с серрейторной заточкой: 23 мм. Две V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм. Зажимной винт под плоскую отвёртку. Длина: 134 мм
14	ST-STHT0-60209	Набор отверток 6 шт Крестообразный шлиц Phillips: PH1 x 75 мм, PH2 x 100 мм Прямой шлиц Slotted: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм Стержень из хромованадиевой стали Отверстие в рукоятке для хранения Закаленный наконечник для увеличенного срока службы Двухкомпонентная рукоятка с рельефной поверхностью Вес: 0.64 кг
15	JIC-S-41	Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) Форм фактор: внешний вид напоминает шариковую ручку. Колпачки закрывающие биты с обоих сторон. Тип шлица: Phillips (крест), Slotted (прямой). Размеры крестовых бит Phillips: PH0, PH00. Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм). Клипса держатель. Цвет: синий. Длина: 133 мм. Вес: 14 г.
16	JIC-OB-1/3	Надфиль для удаления окисления с контактов, полировальный (3 шт) Тип абразива: полировальный Назначение: очистка мелких электрических контактов от окислений Удаляет оксидный налет с портов RJ45, TERRA, HDMI, USB и др. Диэлектрический материал не приводит к замыканиям Ручки с пластмассовой изоляцией Не оставляет стружки или мусора Ширина: 4.76 мм Толщина: 0,018 мм Длина: 76.2 мм Вес: 16.78 г Количество надфилей в упаковке: 3 шт
17	ST-0-90-947	Ключ гаечный разводной "MaxSteel" Изготовлены ковкой. Материал: хром-ванадиевая сталь с фосфатированной поверхностью. Рукоятка из двухкомпонентного мягкого материала. Текущий рабочий размер отображается на измерительной шкале. Точный и плавный регулятор. Мягкая рукоятка из для лучшего комфорта и контроля инструмента. Развод губок до 24 мм. Длина 150 мм.
18	JIC-22035	Щуп для работы на кроссе, изолированный Jonard Probe Pic. Щуп пластиковый диэлектрический. Длина инструмента 17,7 см. Крючок из проволоки в изоляции Г – образной формы, диаметром 1,6 мм. Вторая сторона сужена до 4,7 мм в ширину и 1,6 мм. в толщину. Выемки для захвата провода. Рифленая поверхность. Цвет: желтый.
19	7100080340	Изоляционная лента 3M Temflex™ 1300, чёрная Толщина 0.13 мм. Ширина 19 мм. Длина 20 м. Материал: чёрный диэлектрический поливинилхлорид. Клеевой слой на основе каучука, чувствительный к давлению. Совместима с изоляцией из твердых диэлектриков. Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям. Пригодна для использования внутри помещений и на открытом воздухе. Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.
20	ST-0-30-487	Рулетка Длина 3 м. Эргономичный пластиковый корпус. Зажим для крепления рулетки к поясу. Подвижный крючок True Zero. Точные внутренние и внешние измерения. Класс точности II.
21	JIC-FL-2000	Фонарь LED, 120 люменов, алюминий, настраиваемый фокус Источник света: светодиод Osram LED. Световой поток: 120 Люменов. Материал изготовления: текстурированный алюминий с покрытием. Световое пятно: регулируемое. Элемент питания: батарейка АА - 1 шт. Страховочный ремешок на руку в комплекте Длина 96 мм. Диаметр 26 мм. Вес 98 гр.
22	2-00-0337	Наплечный ремень для сумок Jensen 216-432 Эластичный амортизирующий материал на обоих концах плечевой накладки  Ширина: 3,81 см Длина: до 150 см Высокопрочный Мягкий наплечник Регулируемая длина Надежные карабины
23	2-10-0508	Сумка Jensen 216-335 из ткани CORDURA (380 х 268 х 50 мм) Размер сумки: 38 х 26,8 х 5 см. Материал: высокопрочная ткань Cordura (Кордура). Особая запатентированная технология строения нити. Прочнее обычной полиамидной ткани в четыре раза. Имеет водоотталкивающие свойства, легко моется. Внешние карманы на липучках - 3 шт: Габариты карманов: 33 х 26.8 х 3.8 см, 12.7 х 5.7 х 30.5 см, 12.7 х 5.7 х 25.4 см. Внутренние карманы на липучках - 2 шт. Внутренние держатели для инструментов разного размера - 27 шт. Надежное крепление заклепками верхних углов внутренних держателей. Четыре внешних металлических кольца для крепления ремня. Цвет - черный.

*Кордура (CORDURA®) – это высокотехнологичный материал, который обладает повышенными показателями прочности, водостойкости и гигроскопичности. Состав: плотные нити полиамида и хлопка (10%). Эта запатентованная ткань имеет особую технологию строения нити и состоит из мелко нарезанных и плотно скрученных волокон. Материю обрабатывают в несколько этапов специальной пропиткой. В конечном результате получается износостойкое водоотталкивающее покрытие. Такая нить прочнее обычной полиамидной в четыре раза. Имеет высокую температуру плавления – около 210 градусов.

Благодаря своим уникальным качествам Cordura широко применяется в тактическом снаряжении военных и спецназа. Изделия, пошиты из материалов CORDURA несомненно, с честью пройдут испытание временем и расстоянием. CORDURA - это прочность, надежность и стиль.
