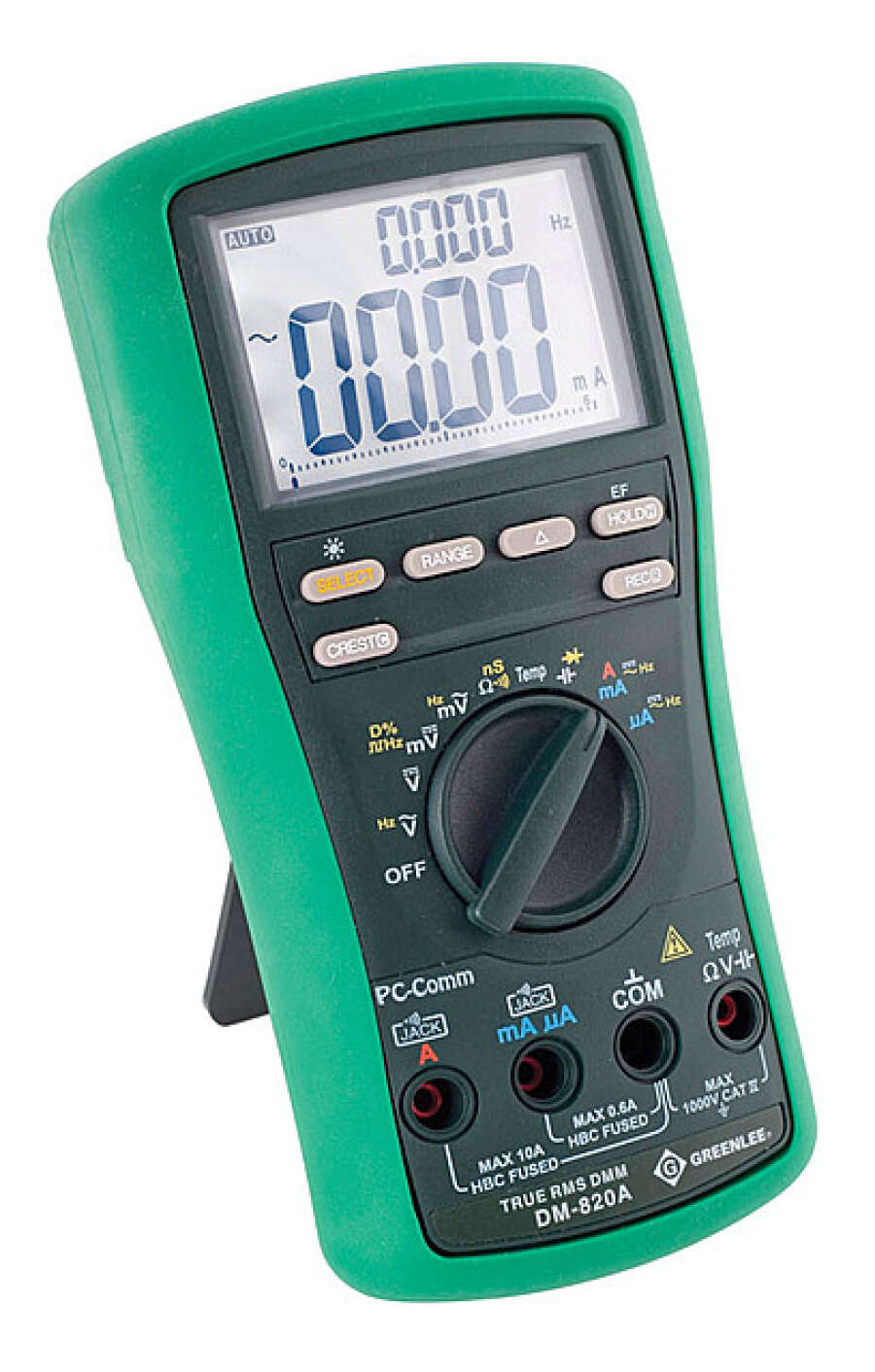

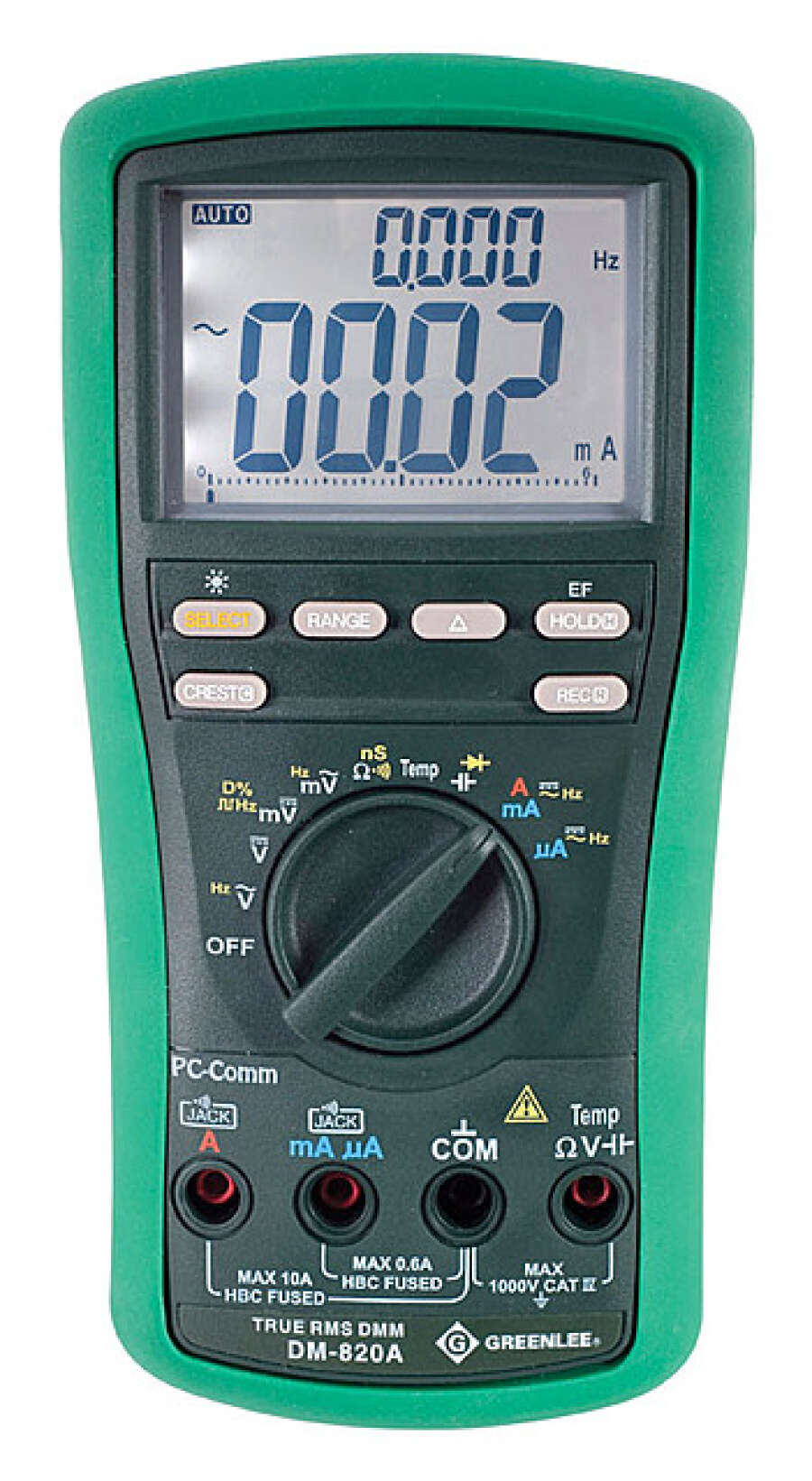

Greenlee DM-820A - профессиональный цифровой мультиметр

Артикул: GT-DM-820A

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Greenlee DM-820A - профессиональные цифровые мультиметры для диагностики электрических цепей с высокой точностью. Они имеют богатые функциональные возможности и позволяют выполнить множество сложных инженерных задач.

Мультиметры Greenlee DM-820A проводят сделующие измерения:

  • напряжение переменного и постоянного тока до 1000В
  • бесконтактное определение напряжения
  • переменный и постоянный ток до 10А
  • возможность измерения переменного тока до 3000А бесконтактным способом при помощи дополнительных клещей (опция)
  • частота до 9кГц
  • емкость до 3 мФ
  • сопротивление жо 60 МОм
  • проводимость
  • коэффициент заполнения сигналов логического уровня
  • прозвонка контактов и проверка диодов
  • измерение температуры

Сервисные функции цифрового мультиметра DM-820A

  • измерение среднеквадратического значения True RMS
  • фиксация пиковых значений
  • функция удержания результатов измерений
  • режим относительного нуля
  • аналоговая гистограмма 41 сегмент
  • автоматический и ручной выбор пределов измерения
  • сигнализация неправильного подключения
  • отображение 2-х режимов на экране
  • подсветка дисплея
  • автоотключение
  • связь с ПК

При помощи программного обеспечения DMSC-9U (опция) возможна передача результатов измерения на ПК для сохранения или дополнительной обработки (построение графиков и таблиц).

Технические характеристики цифрового мультиметра Greenlee DM-820A

Напряжение переменного тока

  Точность
ДиапазонЧастота 50 - 60 Гц 40 - 500Гц 500Гц - 1кГц 1 - 3кГц 3 - 20кГц
0 - 60 мВ ± (0,5% + 0,03 мВ) ± (0,8% + 0,04 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ)
60 - 600 мВ ± (0,5% + 0,3 мВ) ± (0,8% + 0,4 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ)
600 мВ - 9,999 В ± (0,5% + 0,003 В) ± (1,0% + 0,004 В) ± (1,0% + 0,004 В) ± (3,0% + 0,004 В) 3 дБ
9,999 - 99,99 В ± (0,5% + 0,03 В) ± (1,0% + 0,04 В) ± (1,0% + 0,04 В) ± (3,0% + 0,04 В) 3 дБ
99,99 - 999,9 В ± (0,5% + 0,3 В) ± (2,0% + 0,4 В) ± (2,0% + 0,4 В) ± (3,0% + 0,4 В) Не указывается

Напряжение постоянного тока

Диапазон Погрешность
0 - 60 мВ ± (0,12% + 0,02 мВ)
60 - 600 мВ ± (0,06% + 0,2 мВ)
600 мВ - 9,999 В ± (0,08% + 0,002 В)
9,999 - 99,99 В ± (0,08% + 0,02 В)
99,99 - 999,9 В ± (0,08% + 0,2 В)

Переменный ток

Диапазон Погрешность Номинальная нагрузка
ДиапазонЧастота 50 - 60 Гц 40 Гц - 1 кГц для всех частот
0 - 600 мкА ± (0,6% + 0,3 мкА) ± (0,8% + 0,4 мкА) 0,08 мВ/мкА
600 - 6000 мкА ± (0,6% + 3 мкА) ± (0,8% + 4 мкА)
6000 мкА - 60 мА ± (0,6% + 0,3 мА) ± (0,8% + 0,04 мА) 2,1 мВ/мА
60 - 600 мА ± (1,0% + 0,3 мА) ± (1,0% + 0,4 мА)
600 мА - 6 А ± (0,8% + 0,006 А) ± (0,8% + 0,006 А) 0,02 В/А
6 - 10 А ± (0,8% + 0,06 А) ± (0,8% + 0,06 А)

Измерение переменного тока величиной от 10 A до 20 A допускается в течение 30 секунд.  с 5-ти минутными перерывами на охлаждение.

Постоянный ток

Диапазон Погрешность Номинальная нагрузка
0 - 600 мкА ± (0,2% + 0,4 мкА) 0,08 мВ/мкА
600 - 6000 мкА ± (0,2% + 4 мкА)
6000 мкА - 60 мА ± (0,2% + 0,04 мА) 2,1 мВ/мА
60 - 600 мА ± (0,2% + 0,4 мА)
600 мА - 6 А ± (0,2% + 0,004 А) 0,02 В/А
6 - 10 А ± (0,2% + 0,04 А)

Измерение постоянного тока величиной от 10 A до 15 A допускается в течение 30 секунд.  с 5-ти минутными перерывами на охлаждение.

Сопротивление, проводимость

Диапазон Погрешность Типовое напряжение холостого хода
0 - 600 Ом ± (0,1% + 0,3 Ом) 1,2 В постоянного тока
600 Ом - 6 кОм ± (0,1% + 0,003 кОм)
6 - 60 кОм ± (0,1% + 0,03 кОм)
60 - 600 кОм ± (0,1% + 0,3 кОм)
600 кОм - 6 МОм ± (0,1% + 0,003 МОм)
6 - 60 МОм ± (0,1% + 0,05 МОм)
99,99 нс ± (0,8% + 0,1 нс) 1,2 В постоянного тока

Проверка целостности цепи

Параметр Значение
Пороговое значение появления тонального сигнала 20 - 300 Ом
Время реакции менее 100 мс

Проверка диодов

Параметр Значение
Диапазон измерения 2,0 В
Типовой ток тестирования 0,4 мА
Напряжение холостого хода менее 3,5 В
Погрешность 1,0% + 0,001 В

Емкость

Диапазон Погрешность
0 - 60 нФ ± (0,8% + 0,03 нФ)
60 - 600 нФ ± (0,8% + 0,3 нФ)
600 нФ - 6 мкФ ± (1,0% + 0,003 мкФ)
6 - 60 мкФ ± (2,0% + 0,03 мкФ)
60 - 600 мкФ ± (3,5% + 0,5 мкФ)
600 мкФ - 6 мФ ± (5,0% + 0,005 мФ)
6 - 25 мФ  ± (6,5% + 0,05 мФ)

Частота линейного уровня

Функция Чувствительность (синусоидальный сигнал RMS) Диапазон
60 мВ 40 мВ 15,00 Гц - 50,00 кГц
600 мВ 60 мВ
9,999 В 2,5 В 15,00 Гц - 10,00 кГц
99,99 В 25 В
999,9 В 100 В
600,0 мкА 45 мкА 15,00 Гц - 3,00 кГц
6000,0 мкА 600 мкА
60,0 мА 40 мА
600,0 мА 60 мА
6,0 А 4 А
10,0 А 6 А

Погрешность для диапазонов измерения частоты

Диапазон Погрешность
99,99 Гц ± (0,04% + 0,04 Гц)
999,9 кГц ± (0,04% + 0,4 Гц)
9,999 кГц ± (0,04% + 0,004 кГц)

Частота - логический уровень

Параметр Значение
Диапазон измерения 5,00 Гц - 1,000 МГц
Погрешность ± (0,004% + 4 единицы)
Чувствительность 2,5 В (прямоугольный сигнал)

Коэффициент заполнения

Параметр Значение
Диапазон  0,00% - 100%
Погрешность ± (3 единицы/кГц + 2 единицы)
Частота выходного сигнала 5 Гц - 10 кГц

Температура

Диапазон Погрешность
-50 °C до 1000 °C ± (0.3% + 2 °C)

Обнаружение электрического поля

Типовое напряжение Гистограмма на дисплее Частотный диапазон
10 - 36 В - 50 - 60 Гц
23 - 83 В --
59 - 165 В ---
124 - 330 В ----
более 250 В -----

Общие характеристики

Параметр Значение
Дисплей
Количество отсчетов 9999
Частота обновления 5р/сек
Аналоговая гистограмма 41 сегмент
Условия эксплуатации
Температура, град С 0 - 45
Влажность 0 - 80% (без конденсации)
Высота над уровнем моря не более 2000 м
Другие характеристики
Питание батарея 9В
Безопасность IEC61010-1, Cat IV 1000V

Опции и аксессуары к мультиметру Greenlee DM-820A

Фото Наименование Код по каталогу
Greenlee 11372 - тестовые шнуры GT-11372

Greenlee DMSC-9U - програмное обеспечение для DM-800A/430A

GT-DMSC-9U

Greenlee CMA-40 – адаптер к цифровым мультиметрам для измерения тока АС до 400А

GT-CMA-40
Greenlee FC-118 - адаптер к цифровым мультиметрам для измерения переменного тока (3000А; 457 мм) GT-FC-118
Greenlee FC-110 - адаптер к цифровым мультиметрам для измерения переменного тока (3 000 А; 254 мм) GT-FC-110
