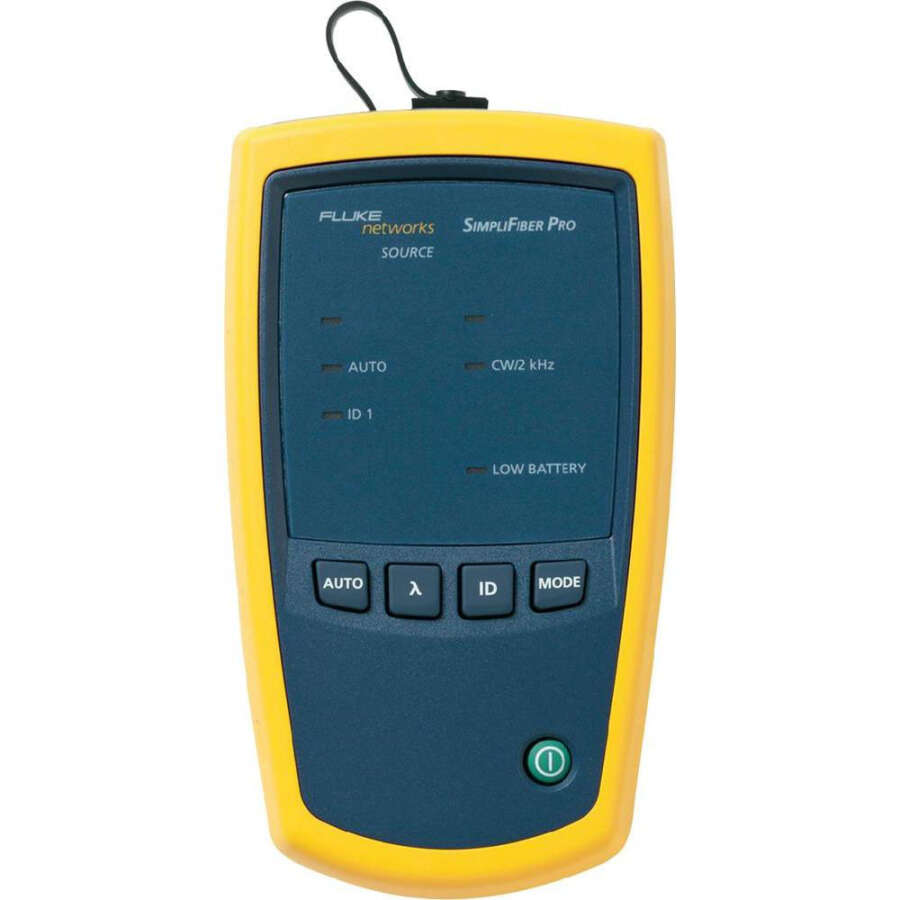

Fluke Networks SimpliFiber Pro Source (1490/1625 нм) - одномодовый источник излучения (1490/1625 нм)

Артикул: FL-SFSINGLEMODE2

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

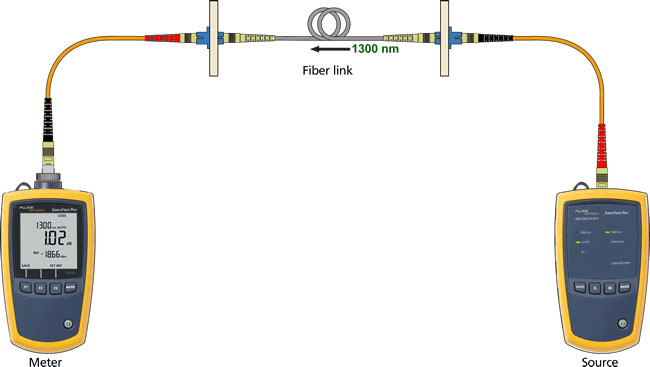

Fluke Networks SimpliFiber Pro Source (1490/1625 нм) - высококачественный одномодовый источник излучения от всемирно известной компании. Рабочие длины волн 1490 и 1625 нм. Прибор используется для работы совместно с измерителем мощности SFPOWERMETER для измерения потерь сигнала в оптическом волокне. В линейке представлены три модификации.



Разновидности SimpliFiber Pro Source:



SFMULTIMODESOURCE Многомодовый 850/1300 нм источник излучения SimpliFiber Pro. Фиксированный порт SC (подключаться к ST и LC коннекторам можно, используя гибридный шнур для эталонных испытаний - опция)
SFSINGLEMODESOURCE Одномодовый 1310/1550 нм источник излучения SimpliFiber Pro Фиксированный порт SC (подключаться к ST и LC коннекторам можно, используя гибридный шнур для эталонных испытаний - опция)
SFSINGLEMODE2 Одномодовый 1490/1625 нм источник излучения SimpliFiber Pro Фиксированный порт SC (подключаться к ST и LC коннекторам можно, используя гибридный шнур для эталонных испытаний - опция)

Технические характеристики Fluke Networks SimpliFiber Pro



Требования к окружающей среде
Рабочая температура От -10 ºC до 50 ºC
Температура хранения От -20 ºC до 50 ºC
Рабочая влажность
  • 95% (от 10 ºC до 35 ºC) без конденсации
  • 75% (от 35 ºC до 40 ºC) без конденсации
  • Неконтролируемая < 10 °C
EMI, RFI, EMС Соответствие стандартам1



1 Соответствует требованиям директив Европейского Союза; соответствует требованиям стандартов Австралии; соответствует требованиям Канадской ассоциации стандартов (Canadian Standards Association); Соответствует стандарту 21CFR.1040.10.11 и EN60825-1, 2:2007 (класс 1, степень опасности 1)


Измеритель оптической мощности
Тип детектора InGaAs
Калиброванные длины волн 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм
Диапазон измерений
  • от +10 дБм до -52 дБм (850 нм)
  • от +10 дБм до -60 дБм (1300,1310, 1490, 1550, 1625 нм)
Линейность измерений мощности
  • ±0,2 дБ (850 нм)1
  • ±0,1 дБ (1300, 1310, 1490, 1550, 1625 нм)2
Колебания измерения мощности3 ±0,25 дБ
Разрешения дисплея, дБ или дБм 0,01 дБ
Автоматическое переключение двойной длины волны Да
Единицы отображения мощности дБм, мВт, мкВт
Автоматическое определение длины волн Да
Хранение данных 1000 записей, волны разной длины за секунду
Внешний интерфейс Полноскоростной USB 2,0
Оптический разъем Съемный адаптер; адаптер SC — стандартная поставка; заказываемые дополнительно адаптеры LC, ST
Частота обновления дисплея 1 обновление в секунду
Ссылка Отдельные настройки для каждой длины волн
Определение идентификатора FindFiber Да
Требование к питанию 2 щелочные батарейки типа АА
Время работы от батареек4 > 50 часов (номинал)
Автоматическое выключение питания 10, 20, 30 или 60 минут (может быть отключено пользователем)
Предупреждение о низком уровне заряда батареек Да, мигающий светодиод
Размеры (Д x Ш x В) 6,4 x 3,2 x 1,5 дюйм (16,5 x 8,0 x 3,9 см)
Масса 11,5 унции (325 г)



1 850 нм: ±0,2 дБ, для мощности от 0 до -45 дБм, ±0,25 дБ для мощности < -45 дБм
2 ±0,1 дБ для мощности от 0 до -55 дБм, ±0,2 дБ для мощности > 0 дБм и < -55 дБм
3 23 °C ±2 °C, уровень мощности -20 дБм, непрерывная волна, 62,5/125 мкм при многомодовой длине волны, 9/125 мкм при 1310,1490, 1550 и 1625 нм; добавить 0,1 дБ для 1625 нм,
4 Для измеренных уровней мощности 0 дБм или меньше, продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.


Многомодовый источник оптического сигнала
Тип источника излучения Светодиодный
Центральная длина волны 850 нм, 1300 нм
Точность длины волны
  • 850 нм: +/- 30 нм
  • 1300 нм: +/- 20 нм
Ширина спектра (полная ширина кривой распределения на уровне полумаксимума)
  • 850 нм: 50 нм (номинал)
  • 1300 нм: 135 нм (номинал)
Минимальная выходная мощность 850/1300 нм: ³  -20 дБм
Стабильность выходной мощности1 ±0,1 дБ свыше 8 часов
Автоматическое переключение двойной длины волны Да. Может включаться/отключаться пользователем.
Выходной оптический разъем Стационарный SC2
Генерация кода FindFiber Да. Установлен на ID 1.
Режимы CW, модуляция 2 кГц, автоматический выбор длины волны
Требование к питанию 2 щелочные батарейки типа АА
Время работы от батареек2 40 часов (номинал)
Автоматическое выключение питания 30 минут (может быть отключено пользователем)
Предупреждение о низком уровне заряда батареек Да, мигающий светодиод
Размеры (Д x Ш x В) 5,6 x 3,2 x 1,6 дюйма (14,2 x 8,1 x 4,1 см)
Масса 1,8 унции (278 г)



1 23 °C ± 2 °C, после 5 минут прогрева
2 В режиме автоматического выбора длины волны продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.


Одномодовый источник оптического сигнала
Тип источника излучения 1310 нм/1550 нм: двухчастотный FP лазер
1490 нм/1625 нм: двухчастотный DFB лазер
Центральная длина волны
  • 1310 нм: ±20 нм
  • 1550 нм: ±30 нм
  • 1490 нм: ±3 нм
  • 1625 нм: ±5 нм
Точность длины волны
  • 1310 нм: +/- 20 нм
  • 1550 нм: +/- 30 нм
Ширина спектра (среднеквадратичное значение)
  • 1310 нм: 2 нм (максимум)
  • 1550 нм: 3 нм (максимум)
  • 1490 нм/1625 нм: 1 нм (максимум)
Минимальная выходная мощность 1310/1550 нм ≥-7 дБм (номинал)
1490 нм/1625 нм: ≥ -3 дБм (номинал)
Стабильность выходной мощности1 ±0,25 дБ свыше 8 часов
Автоматическое переключение двойной длины волны Да. Может включаться/отключаться пользователем.
Оптический разъем Стационарный SC2
Условия подключения Волокно 9/125 мкм
Генерация кода FindFiber Источник 1310/1550 установлен на ID 2
Источник 1490/1625 нм установлен на ID 3.
Режимы CW, модуляция 2 кГц, автоматический выбор длины волны
Требование к питанию 2 щелочные батарейки типа АА
Время работы от батареек2 30 часов (номинал)
Автоматическое выключение питания 30 минут (может включаться или отключаться пользователем)
Предупреждение о низком уровне заряда батареек Мигающий светодиод.
Размеры (Д x Ш x В) 5,6 x 3,2 x 1,6 дюйма (14,2 x 8,1 x 4,1 см)
Масса 9,8 унции (278 г)



1 23 °C ± 2 °C, после 5 минут прогрева
2 В режиме автоматического выбора длины волны продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.


Спецификации источника FindFiber
Тип источника излучения Лазер
Разъем источника Стационарный SC2
Генерация кода FindFiber От 1 до 8. Значение по умолчанию равно 3.
Индикатор включения питания/низкого уровня заряда батарей Светодиодный
Требование к питанию 2 щелочные батарейки типа АА
Время работы от аккумулятора > 80 часов (номинал)
Автоматическое выключение питания 30 минут
Предупреждение о низком уровне заряда батареек Мигающий светодиод
Размеры (Д x Ш x В) 7,1 x 1,3 x 1,0 дюйма (17,9 x 3,2 x 2,5 см)
Масса 4,4 унции (125 г)
Безопасность Соответствует классу 1 CDRH
