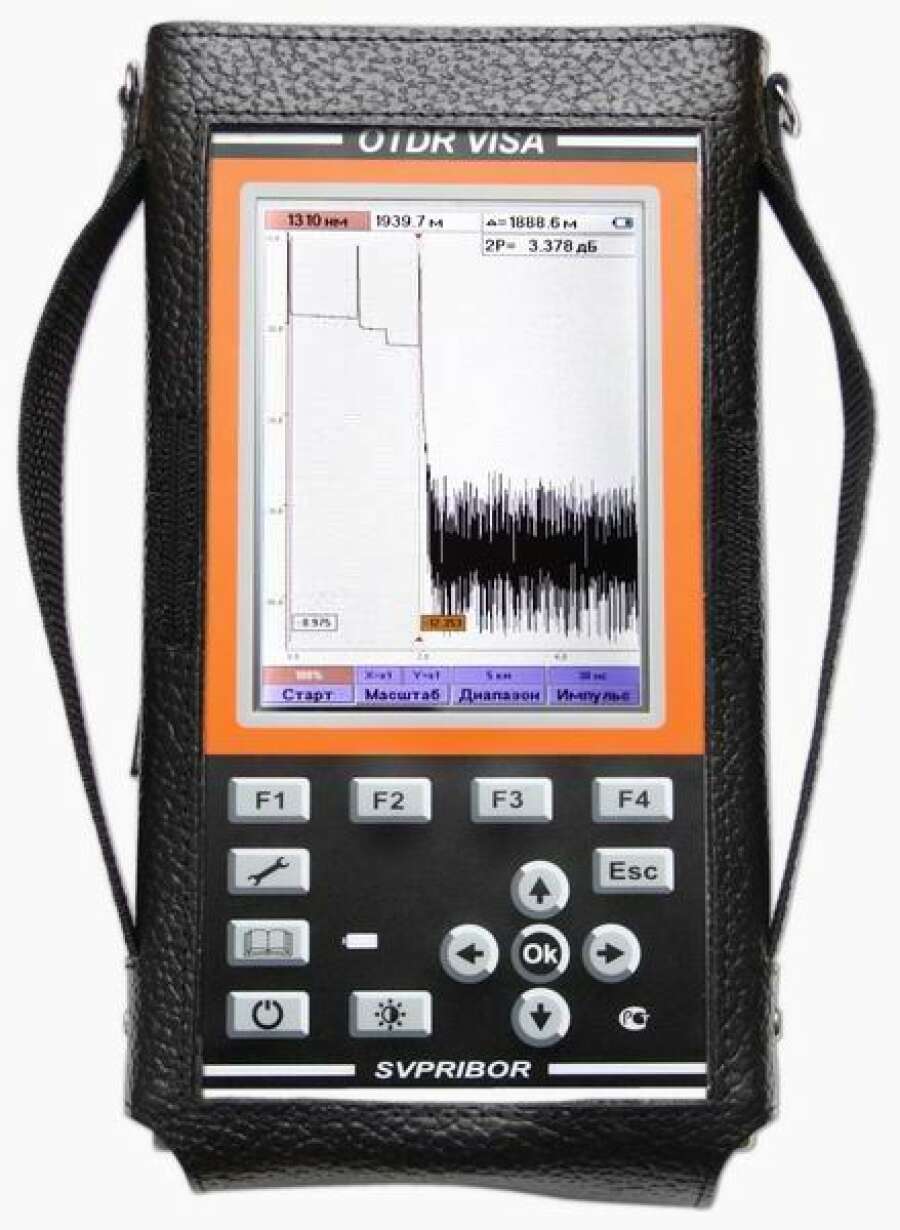

Связьприбор OTDR VISA 1310/1550 М2 - оптический рефлектометр с оптическим модулем M2

Артикул: VISA-13-15-M2

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Связьприбор OTDR VISA 1310/1550 М2 - оптический рефлектометр с оптическим модулем М2 для одномодового волокна на две длины волны 1310 и 1550 нм.



Комплект поставки

  1. Рефлектометр OTDR VISA 1310/1550 М2 – 1 шт.
  2. Сетевой адаптер – 1 шт.
  3. Кабель оптический соединительный одномодовый с разъемами FC/UPC – 1 шт.
  4. USB-кабель для связи с ПК – 1 шт.
  5. Руководство по эксплуатации – 1 шт.
  6. Компакт-диск с программным обеспечением – 1 шт.
  7. Сумка для переноски – 1 шт.
  8. F-чехол – 1 шт.
  9. Аккумулятор Li-Ion – 2 шт.



Технические характеристики Связьприбор OTDR VISA 1310/1550 М2

Параметр Значение
Длина волны оптического излучения на выходе рефлектометра 1310±25 / 1550±25 нм
Оптический модуль М2
Динамический диапазон 32 / 30 дБ
Мертвая зона по затуханию 6 м
Мертвая зона по событию 3 м
Длительность импульса 4, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
Диапазоны расстояний авто; 0,3; 0,6; 1,2; 2,5; 5; 10; 20; 40; 80; 160 км
Интервал дискретизации 0,05; 0,1; 0,2; 0,4; 0,8; 1,3; 2,5; 5; 10; 20; 40 м
Питание
  • два аккумулятора Li-Ion
  • адаптер от сети напряжением ~220 В, частотой 50-60 Гц
Время работы от аккумуляторов не менее 8 часов
Дисплей 480 х 640, высококонтрастный цветной TFT

Тип оптического разъема:

  • модуль оптического рефлектометра (OTDR)
  • модуль измерителя оптической мощности (РМ)*
  • модуль визуального локатора дефектов (VFL)*



  • разъем FC
  • универсальный разъем FC (адаптеры SC, ST в комплекте)
  • универсальный разъем для ОВ
Память не менее 10 000 рефлектограмм
Связь с компьютером USB
Габаритные размеры 120 х 230 х 40 мм
Вес 1 кг

Примечание:

* модули приобретаются дополнительно.

Условия эксплуатации прибора

  • Температура окружающего воздуха от плюс 5°С до плюс 50°С
  • Относительная влажность воздуха не более 90% при 25°С
  • Атмосферное давление от 86 до 106,7 кПа

Опции и аксессуары для Связьприбор OTDR VISA 1310/1550 М2

VISA-VFL Опция лазерного источника излучения на длину волны 650 нм (VFL) для визуального определения повреждения оптического волокна (ОВ) (встроенный модуль)
VISA-13-15-Option Опция измерителя оптической мощности на 1310 и 1550 нм позволяет измерять:
  • среднюю мощность оптического излучения на длинах волн 1310 и 1550 нм в линейном и логарифмическом масштабе
  • затухание в ОВ на длинах волн 1310 и 1550 нм – с использованием удаленного источника оптического излучения

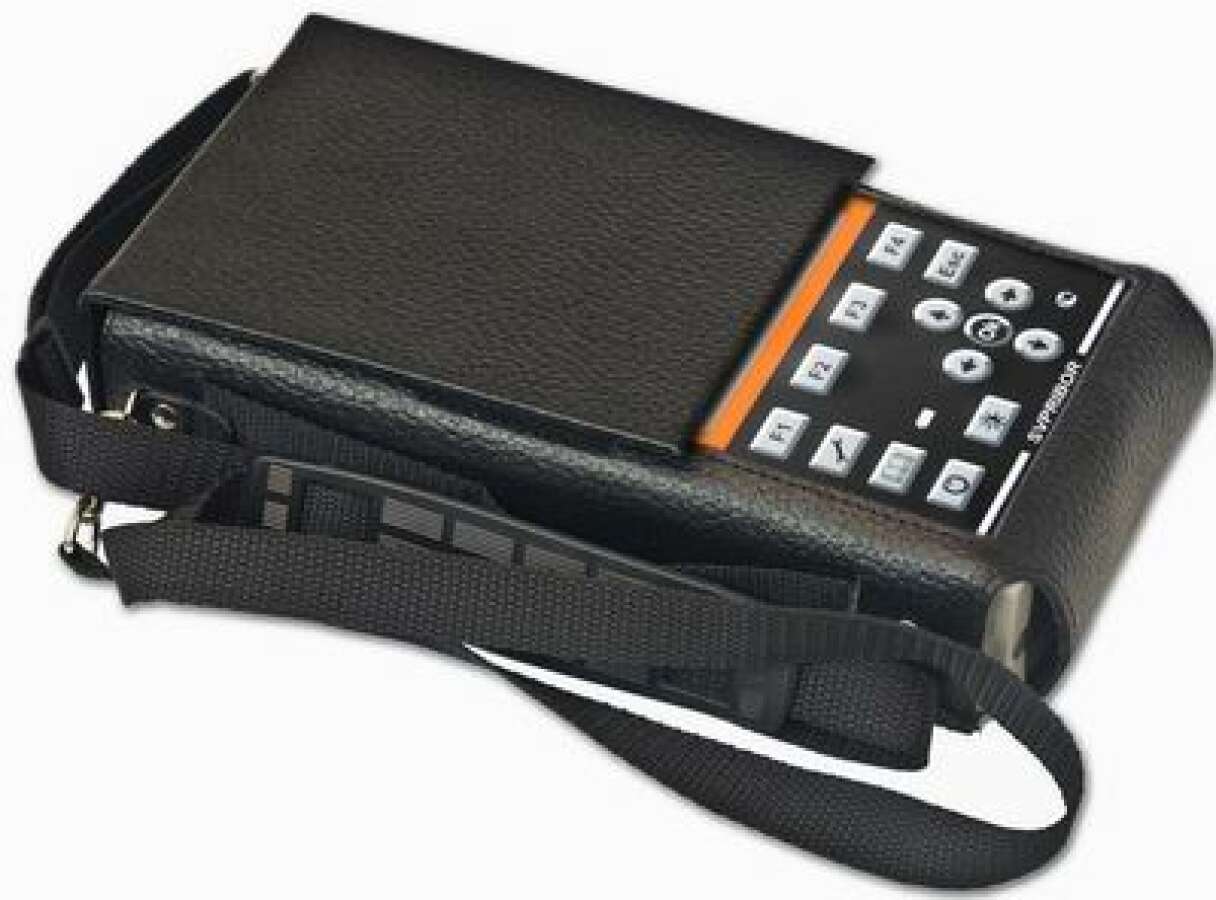

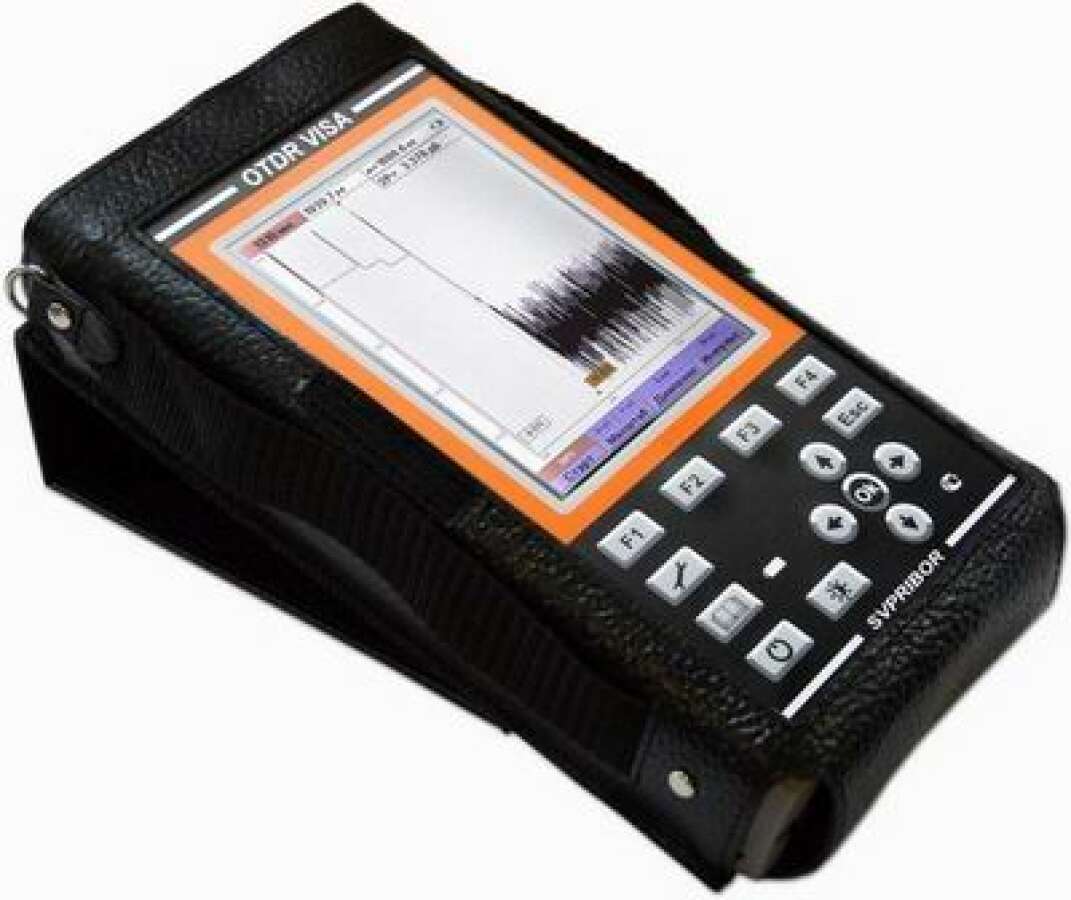

VISA-F Функциональный чехол для удобства и защиты при эксплуатации рефлектометра. С 2014 года F-чехол входит в комплект поставки
3-20-7073 Люкс SM - оптический тестер для измерения затухания (в качестве источника излучения)
LUX-S Люкс S - источник излучения для измерения затухания
