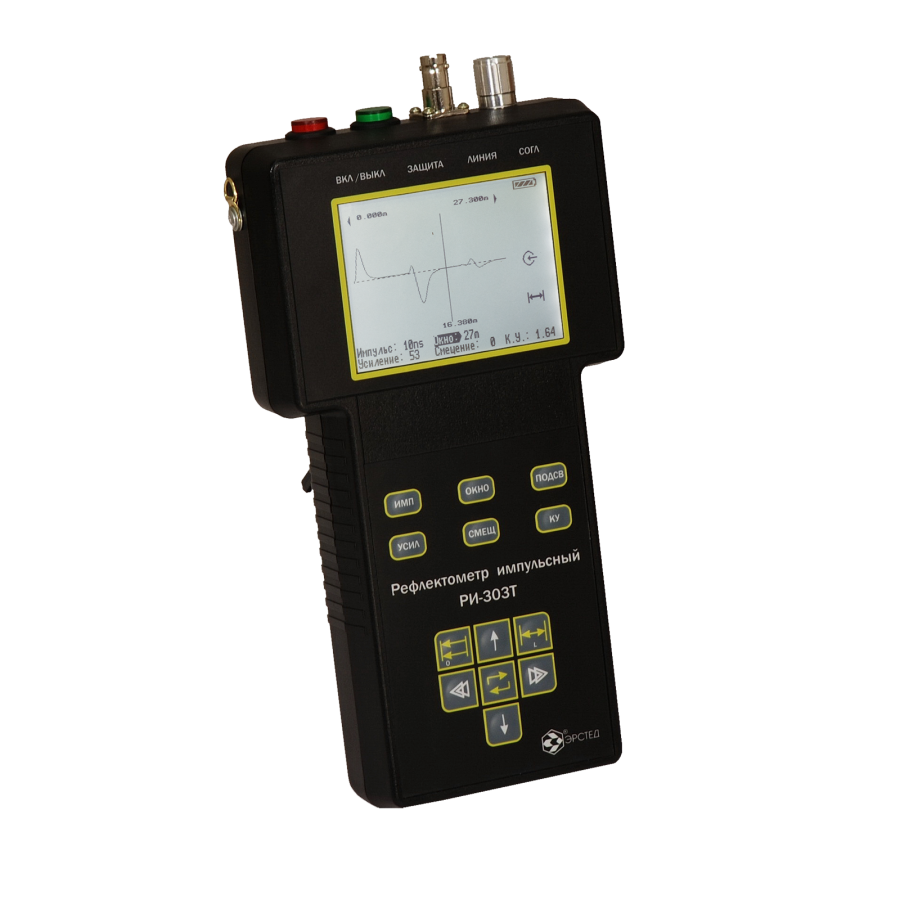

Эрстед РИ-303Т - рефлектометр-тестер импульсный портативный

Артикул: RI-303T

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Снят с производства. Аналог: ЭРСТЕД РИ-303ТМ «СТРИЖ» - рефлектометр-тестер портативный

Импульсный портативный рефлектометр-тестер Эрстед РИ-303Т – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии. Прибор имеет встроенную защиту от напряжения в кабеле. Небольшие габариты и вес делают РИ-303Т особенно удобным для работы в стесненных условиях кабельных колодцев, а высокие точностные характеристики позволяют эффективно применять его как в ближней так и в дальней зонах.

Особенности РИ-303Т

  • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
  • Измерение в реальном масштабе времени
  • Максимальная дальность до 4,8 км
  • Разрешение по дальности 12,5 см на всём диапазоне измерений
  • Подавление асинхронных помех
  • Цифровая установка параметров контролируемых линий и всех настроек прибора
  • Возможность детального рассмотрения любого участка рефлектограммы
  • Цифровая индикация расстояния до любого участка рефлектограммы
  • Цифровая индикация расстояния между любыми участками рефлектограммы
  • Встроенная защита входа прибора по напряжению
  • Сохранение рефлектограммы в энергонезависимую память прибора

Комплект поставки

  • Рефлектометр импульсный РИ-303T – 1 шт.
  • Аккумулятор типа AA (Ni-Mh, 1,2 В, 2700 А*ч) – 4 шт.
  • Зарядное устройство для аккумуляторов типа AА – 1 шт.
  • Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Ремень для переноски – 1 шт.

Технические характеристики Эрстед РИ-303Т

Дисплей
монохромный 3,8″ (320х240 пикселей)
Диапазон измерения расстояния (временной задержки)
от 0 м до 4800 м (от 0 мкс до 4,8 мкс)
Инструментальная погрешность измерения расстояния
от 0,01% до 0,2% в зависимости от поддиапазона измерений от 12,5 см до 8 м при КУ=1,50
Диапазон согласованных сопротивлений
от 25 Ом до 600 Ом
Длительность зондирующего импульса
от 10 нс до 10 мкс
Амплитуда зондирующего импульса
10 В на согласованную нагрузку (20 В в режиме х/x)
Чувствительность приёмного тракта
не хуже 1 мВ
Диапазон перекрываемого затухания
не менее 80 дБ
Диапазон установки коэффициента укорочения
от 1,00 до 3,00, с шагом 0,01
Время непрерывной работы от аккумуляторной батареи
не менее 10 часов
Габаритные размеры
230х130х50 мм
Диапазон рабочих температур
от -20 °С до +40 °С
Вес прибора с аккумуляторной батареей
не более 0,5 кг

Применение Эрстед РИ-303Т

РИ-303Т позволяет определять следующие повреждения в кабельных сетях:

  • обрывы одной или нескольких жил;
  • короткие замыкания и низкоомные дефекты (менее 1 кОм);
  • дефектные пайки и муфты;
  • неисправные усилители;
  • наличие и место установки ответвителей;
  • замокшие участки или участки с повышенной влажностью.

Рефлектометр-тестер РИ-303T служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Компактный рефлектометр РИ-303Т применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-303Т может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для Эрстед РИ-303Т

УП-1 Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25 Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5 Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK Переходник BNC.M – клеммы
