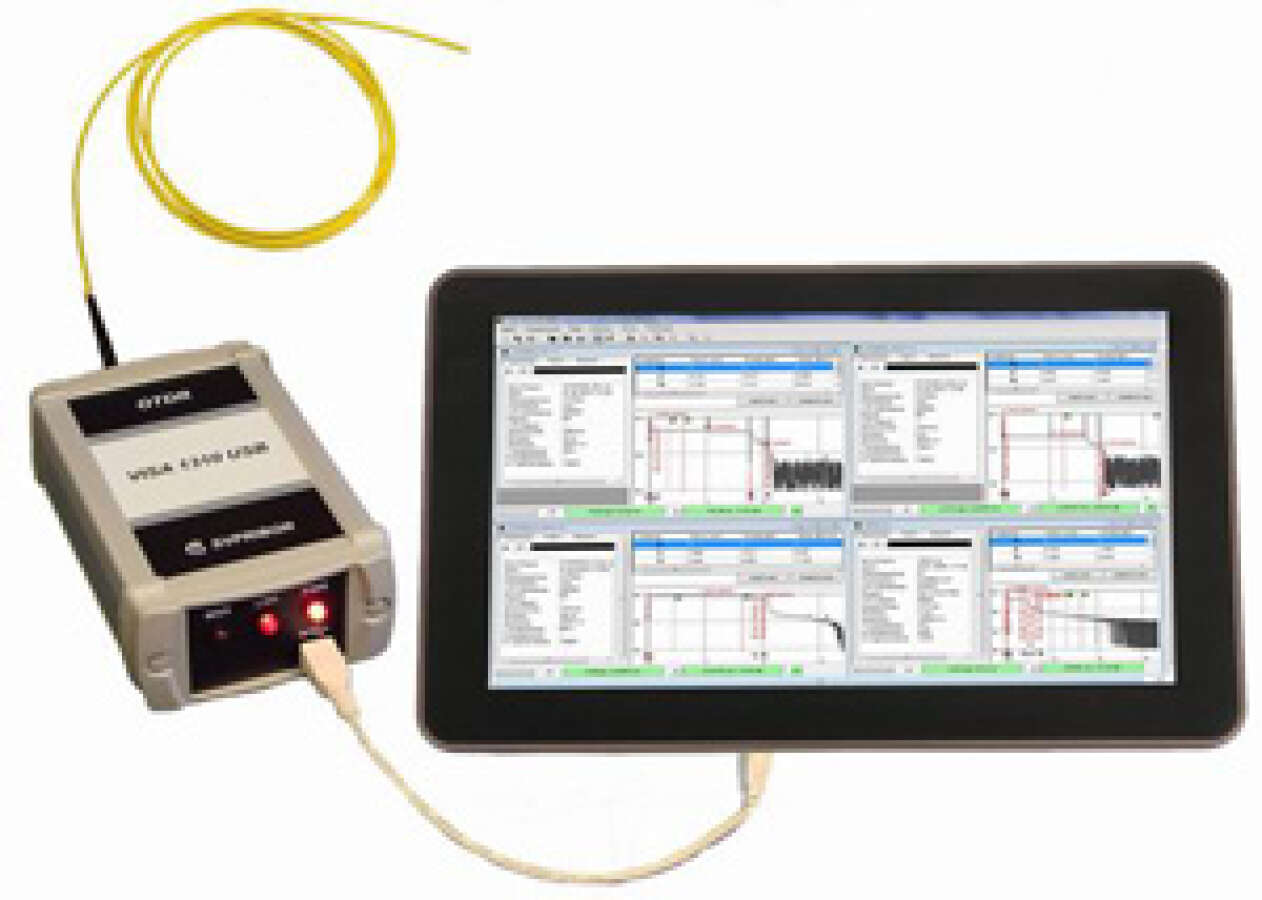

СвязьПрибор VISA X-PRO – набор состоящий из оптического рефлектометра OTDR VISA USB 1310/1550 + многофункциональная управляющая платформа X-PRO.
Область применения оптического рефлектометра VISA X-PRO – производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание состояния волокон, кабелей и волоконно-оптических линий связи.
Возможности рефлектометра VISA X-PRO:
- Определять распределение потерь вдоль ВОЛС, выявлять дефектные участки или элементы линии связи.
- Определять точное расположение обрывов или дефектных участков ВОЛС.
- Оценивать полные потери в волоконно-оптической линии связи при приемке линии и периодическом тестировании.
- Измерять средние потери оптического волокна в бухтах, равномерность распределения потерь
- Измерять потери в механических и в сварных соединениях.
- Оценивать ухудшение качества волокна путем сравнения его потерь с результатами более ранних измерений.
- Сохранять на ПК результаты измерений с возможностью их последующего просмотра.
- Управление работой рефлектометра, отображение и хранение измерительной информации осуществляется с помощью многофункциональной управляющей платформой X-PRO.
- Питание прибора осуществляется через USB-порт.
- Управление прибором осуществляется с помощью многофункциональной управляющей платформы X-PRO, на которой установлена программа программы Visa Viewer X-PRO.
Программа Visa Viewer X-PRO:
- Используется для просмотра *.sor файлов. Позволяет открывать внутри себя много окон и добавлять графики имерений.
- наличие всех режимов измерения: (2P, 2PA, LSA, 5PA, ORL, REF)автоматический анализ
- дополнительный фильтр "F"
- возможность печати отчета
- выбор языка (русский/английский)
- задание цвета графика
Технические характеристики VISA X-PRO:
| Рефлектометр |
VISA X-PRO |
| Длина волны, нм |
1310/1550 |
| Оптический модуль |
М0 |
М1 |
М2 |
| Динамический диапазон, дБ |
37/35 |
33/31 |
27/25 |
| Мертвая зона по затуханию, м |
5 |
6 |
10 |
| Мертвая зона по событиям, м |
1,5 |
2 |
3 |
| Длительность импульса, нс |
4-20 000 |
| Диапазоны расстояний, км |
1,5; 3; 5; 10; 20; 40; 80; 160 |
| Интервал дискретизации, м |
0,4-40 |
- Низкое энергопотребление
- Ударопрочный металлический корпус
- Одномодовые ОВ подключаются к рефлектометру через оптический разъем типа FC
- Светодиодные индикаторы отображают режимы работы прибора
- Питание рефлектометра: через USB-разъем
- Питание платформы: встроенная батарея 4800 mAh
- Габариты рефлектометра: 125х80х40 мм
- Габариты платформы: 295×195×14 мм
- Вес рефлектометра: 0,5 кг
- Вес платформы: 0,95 кг
Условия эксплуатации VISA X-PRO:
- Температура окружающего воздуха от плюс 5°С до плюс 50°С
- Относительная влажность воздуха не более 90% при 25°С
- Атмосферное давление от 86 до 106,7 кПа
