Артикул: KM-105002
Товар не поставляется
Дополнительные услуги:

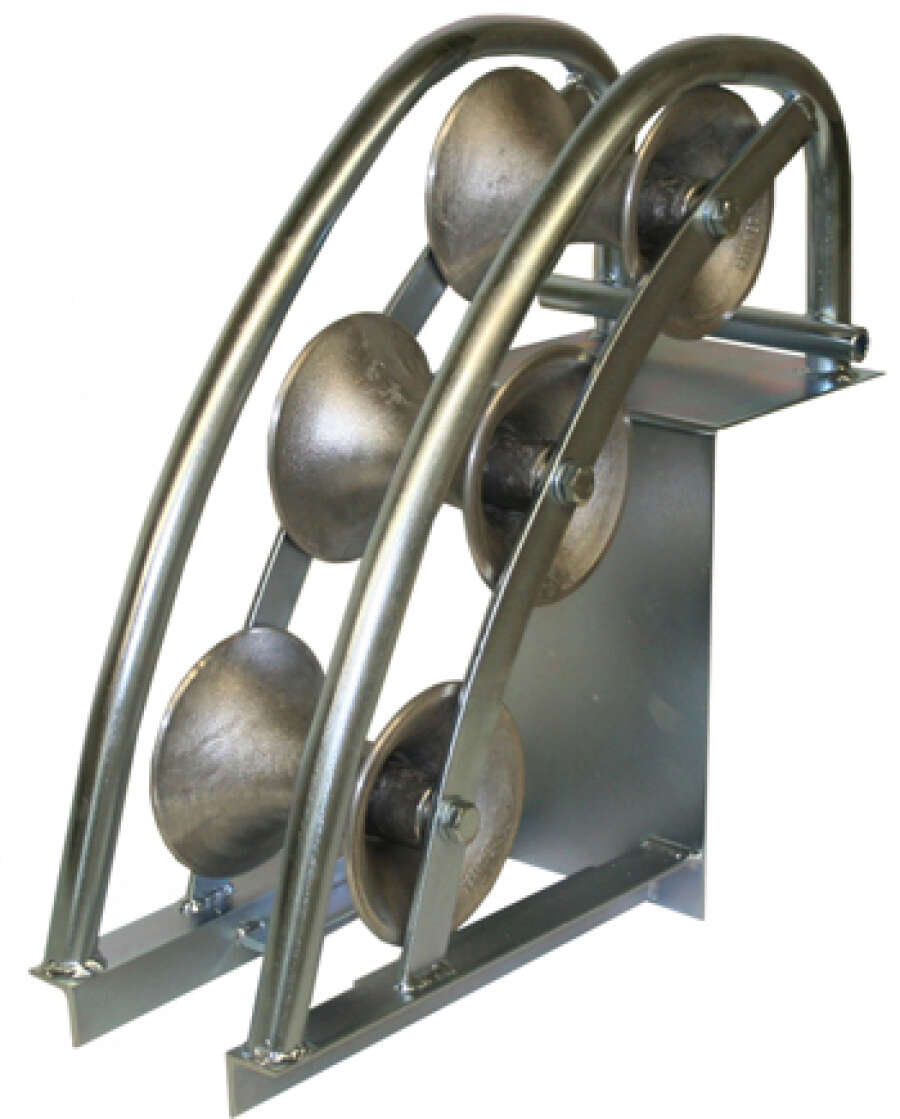

Katimex 105002 – это угловой вертикальный кабельный ролик, который используется для равномерного распределения нагрузки и защиты оболочки кабеля при вводе/выводе последнего в колодец подземной кабельной канализации или кабельный канал.
Конструкция Katimex 105002 ограничивает радиус изгиба кабеля, что не допускает превышения минимального радиуса изгиба, а система роликов защищает изоляцию кабеля и способствует уменьшению необходимого тягового усилия для протяжки кабеля.

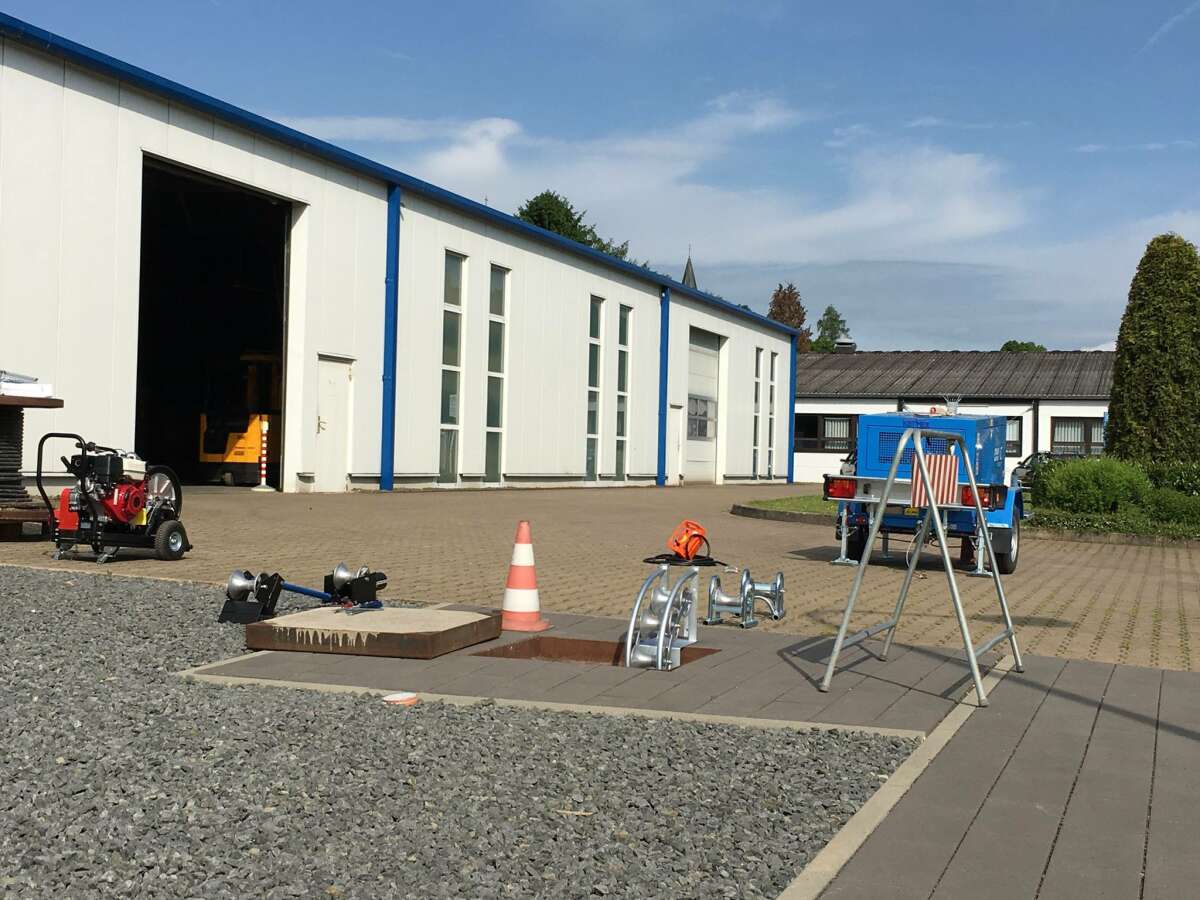

Рис. 1 – Способы установки вертикального кабельного ролика Katimex 105002
Для установки Katimex 105002 на люк кабельной канализации не требуются никакие дополнительные приспособления.

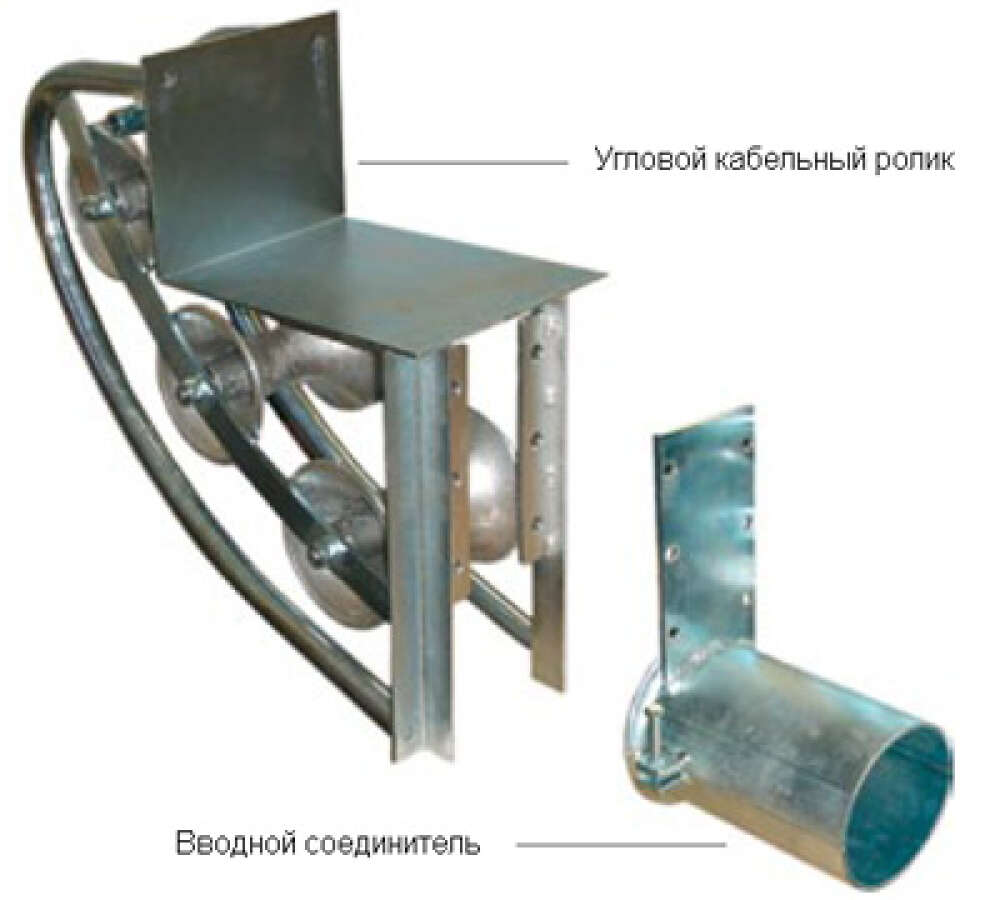

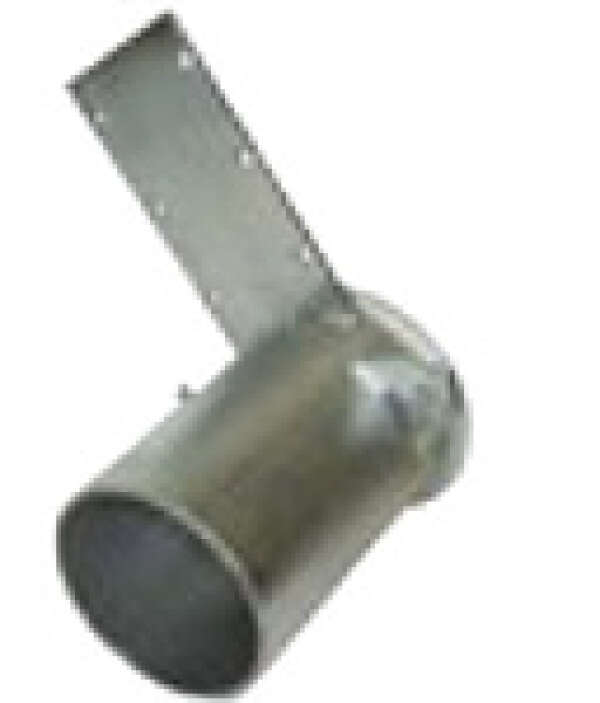

Для использования ролика в качестве ввода в кабельный канал, требуется вводной соединитель (опция). Вводной соединитель должен соответствовать диаметру трубы кабельной канализации.
Существует возможность установки вспомогательного направляющего ролика. Комплектующие для его крепления, приведены в таблице. Схема сборки приведена по ссылке.
|
|

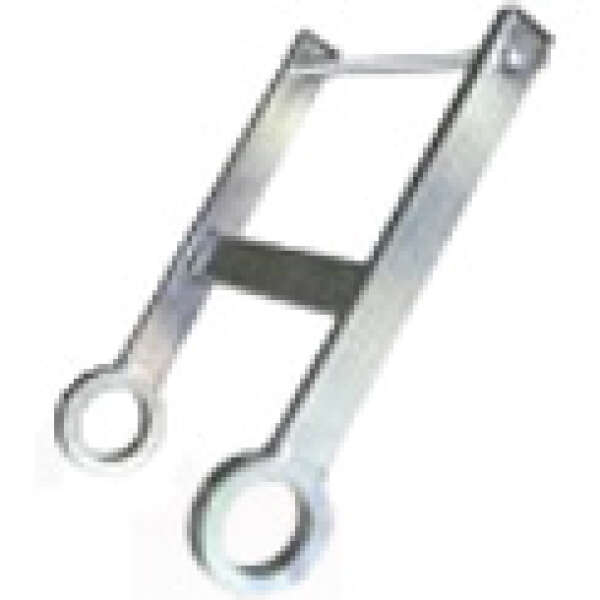

Katimex соединитель углового и вспомогательного кабельного ролика |
|
|
|
|
|
|
|
|
|
|
|
Katimex регулируемая ось (диаметр колодца 640-860мм)
|
|
|
|
|
|
|
|
|

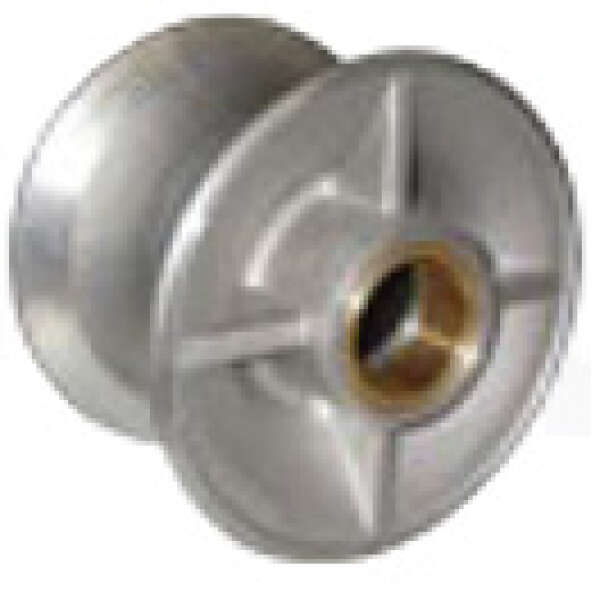

Katimex вспомогательный ролик (внутренний Ø 51,4мм, внешний Ø 195мм) |
|
|
|
|
|

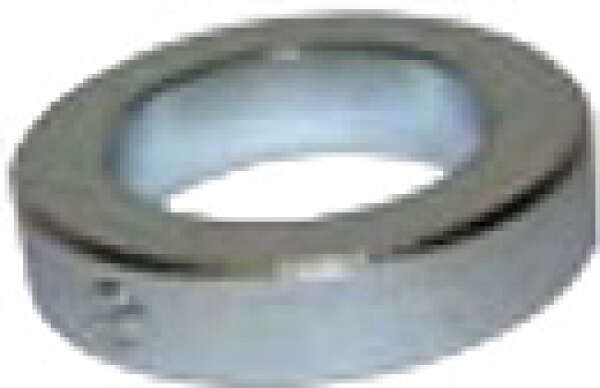

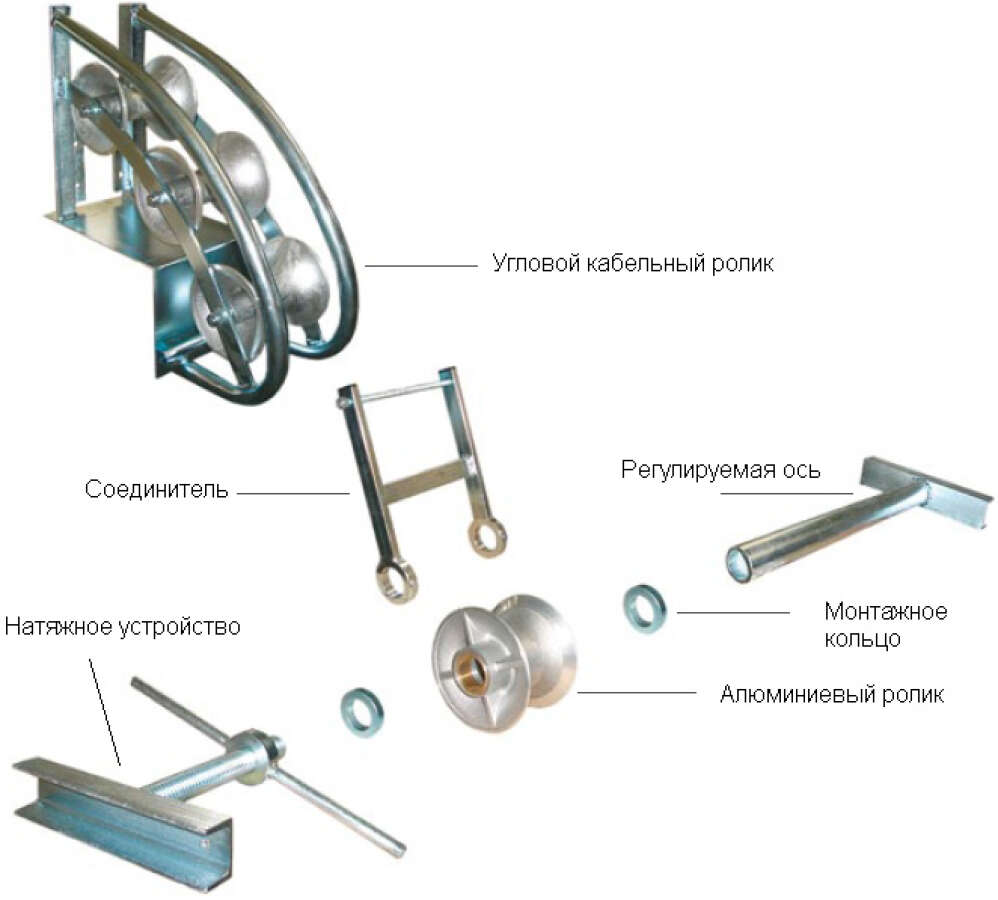

*Схема установки дополнительных комплектующих приведена на странице
Основные характеристики вертикального кабельного ролика Katimex 105002
|
Параметр |
Значение |
|
Материал основания |
оцинкованная сталь |
|
Материал роликов |
алюминий |
|
Количество роликов в базовой комплектации |
3шт |
|
Максимальный диаметр кабеля |
120 мм |
|
Радиус изгиба кабеля |
700 мм |
|
Максимальная нагрузочная способность |
500 кг |
|
Номинальная нагрузочная способность |
250 кг |
|
Габариты |
700 мм x 380 мм x 210 мм |
|
Вес |
11,8 кг |
Рекомендуется использовать Katimex 105002 при протяжке кабеля электрическими или гидравлическими лебедками, где важна равномерность подачи кабеля.
