Поиск-310Д-2М (2) - комплект трассо-дефектоискателя (с дополнительным приемником Поиск-310Д-2М)

Артикул: 3-20-7076-1

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-310Д-2М (2) состоит из двух приёмников, антенны, отборников пар, дефектоискателя и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-310А-2) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник регистрирует переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.

В активном режиме поиска источником сигнала является генератор звуковой частоты ГК-310А-2, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка.

Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель).

Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее.



Особенности СВЯЗЬПРИБОР ПОИСК-310Д-2М (2)

  • В комплект поставки входит два приёмника ПОИСК-310Д-2М и генератор ГК-310А-2
  • Конструкция приёмника: легкий переносной блок в сумке, с ярким низкотемпературным OLED-дисплеем
  • Внешняя приёмная антенна подключается с помощью провода
  • Работа на частотах от 10 до 20000 Гц в пассивном режиме
  • Работа на частотах 273 Гц, 2187,5 Гц в активном режиме (в комплекте с генератором ГК-310А-2)
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
  • Особенности генератора ГК-310А-2:
    • рабочие частоты: 2187,5 Гц и 273,5 Гц
    • работа на высокой, низкой или одновременно на двух частотах
    • автоматическое согласование и авторегулировка мощности до 10 Вт
    • режим фиксированной мощности 2 Вт
    • работа от 220 В или источника постоянного тока 12 В
    • встроенный индуктор для бесконтактного подключения в полевых условиях
  • Дополнительный приёмник позволяет проводить контактный поиск повреждения изоляции двумя операторами на разных частотах (отбивка трассы 2 кГц / контактный поиск 273 Гц).

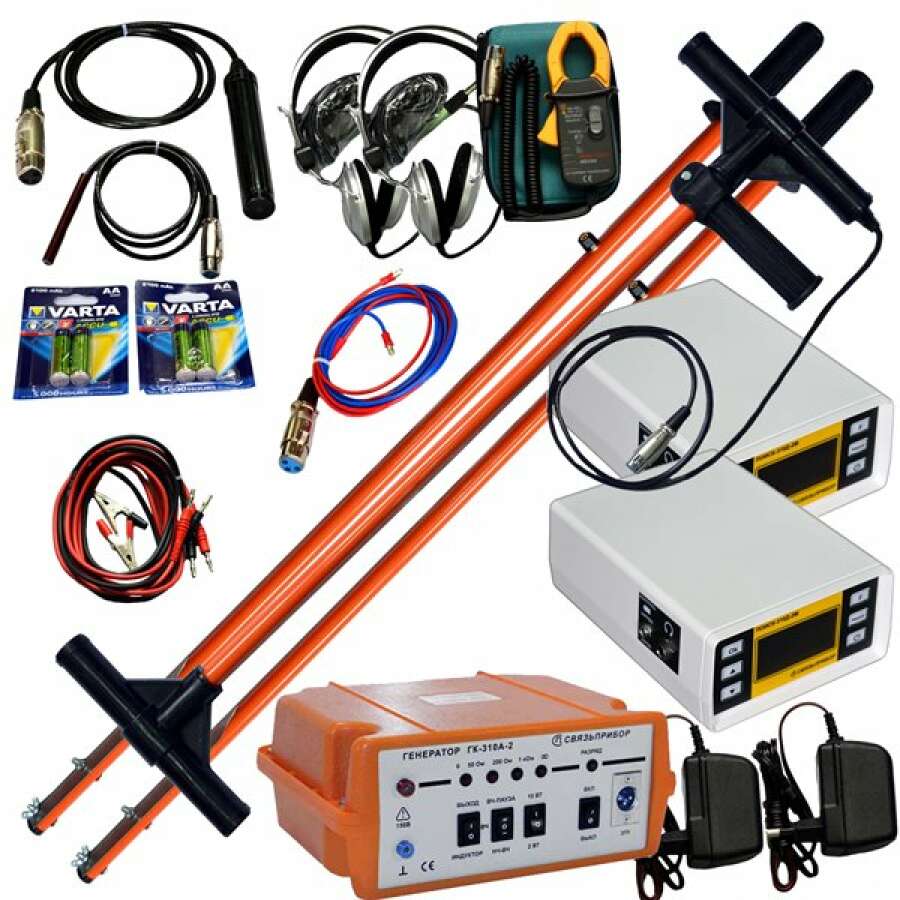

Комплект поставки

Приемники:

  • Приемник ПОИСК-310Д-2М - 2 шт.
  • Руководство по эксплуатации - 2 шт.
  • Сумка для приемника - 2 шт.
  • Сетевой адаптер - 2 шт.
  • Наушники - 2 шт.
  • Сумка для наушников - 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 8 шт.

Антенна:

  • Приёмная антенна для ПОИСК-310Д-2М - 1 шт.
  • Сумка для антенны - 1 шт.

Отборники:

  • Емкостный отборник пар - 1 шт.
  • Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

  • Контактный штырь - 2 шт.
  • Провод для подключения контактных штырей - 1 шт.
  • Сумка для контактных штырей - 1 шт.

Генератор:

  • Генератор ГК-310А-2 (АКБ встроена) - 1 шт.
  • Провод для подключения генератора к нагрузке - 2 шт.
  • Сетевой адаптер - 1 шт.
  • Магнитный контакт - 1 шт.
  • Штырь заземления - 1 шт.
  • Крокодилы - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски генератора ГК-310А-2 и МК-510 - 1 шт.

Технические характеристики приёмника ПОИСК-310Д-2М

Параметр Значение
Активные частоты
  • 273,5 ± 0,5 Гц (режим «НЧ-ВЧ»)
  • 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ»)
  • 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность1 для режима «ПОИСК ТРАССЫ»
  • 11 мкВ (при максимальном усилении)
  • 22 мВ (при минимальном усилении)

Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины2 ±5%+10 см
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением3 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 20 000 Гц
Питание аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч 13 ч
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +50°С
Габаритные размеры приемника (без сумки) 138 х 68 х 187 мм
Вес приемника (без сумки) 0,65 кг
Габаритные размеры антенны 780 х 230 х 40 мм
Вес антенны 0,65 кг
Габаритные размеры приемника (в сумке) 230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами) 1,1 кг

Примечания:

Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

Контактный или фазовый метод.



Технические характеристики генератора ГК-310А-2

Параметр Значение
Рабочие частоты генератора
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц
Периодичность характерного сигнала 1,18 с
Длительность паузы 0,29 с
Диапазон автоматического согласования с сопротивлением нагрузки 1 - 1000 Ом

Выходная мощность (не менее):

  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1

  • 10 Вт
  • 2 Вт

«2 ВТ»1

  • 2 Вт
  • 0,4 Вт
Время непрерывной работы от встроенного аккумулятора
в режиме «ВЧ-ПАУЗА» (не менее):
  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1



  • 3 ч
  • 8 ч

«2 ВТ»1



  • 8 ч
  • 8 ч
Время зарядки встроенного аккумулятора (не более) 12 ч

Электропитание:

  • от сети переменного напряжения
  • от встроенного аккумулятора



  • 50 Гц 220 В ± 20%
  • 12 В, 4,5 А/ч
Температура эксплуатации от -20 до +50 °С
Габаритные размеры (без сумки) 233х102х176 мм
Габаритные размеры (с сумкой) 340х230х125 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 3 кг
Масса прибора (включая аккумуляторную батарею и сумку) 4,9 кг

 Примечание:

Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
