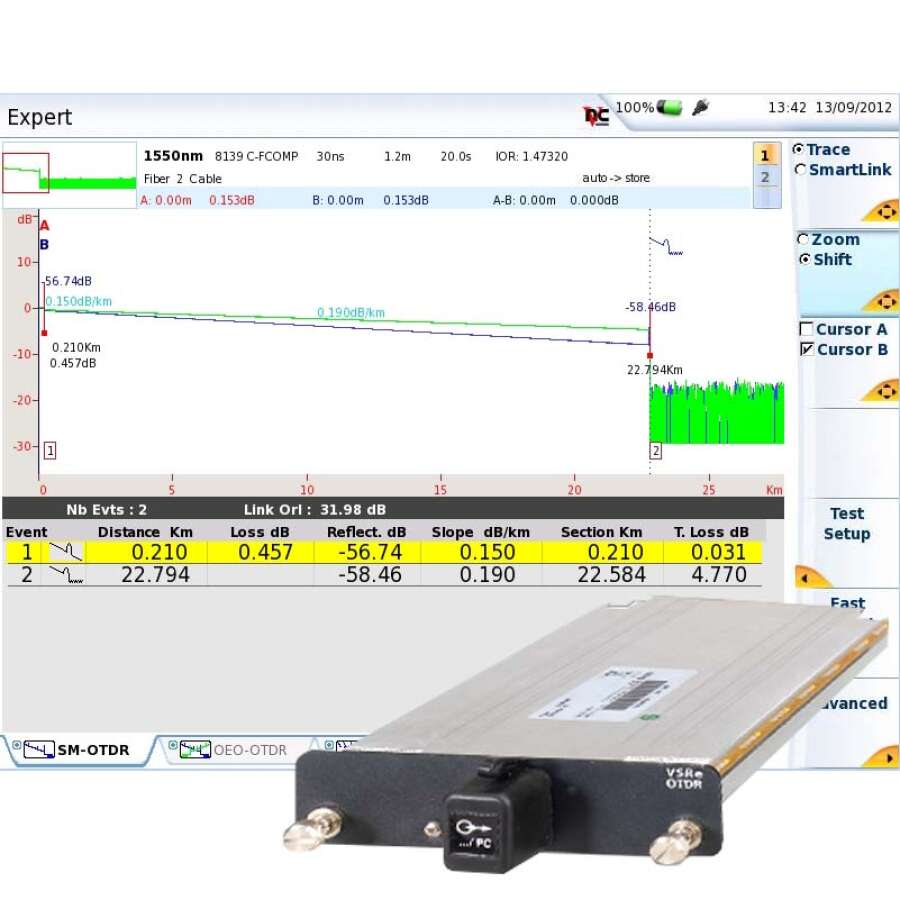

VIAVI E8136B - модуль рефлектометра 1310/1550/1625 нм (41/40/40 дБ) с LS и PM для платформ MTS-6000/8000

Артикул: JD-E8136B

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Модуль рефлектометра VIAVI E8136B предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1310/1550/1625 нм
  • Динамический диапазон: 41/40/40 дБ
  • Ширина импульса: 5 нс - 20 мкс
  • Мертвая зона по событиям: 0.5 м
  • Мертвая зона по потерям: 2 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра VIAVI E8136B:

Длина волны1, нм (зависит от модели) 1310/1550/1625
Динамический диапазон2, дБ 41/40/40
Ширина импульса 5 нс - 20 мкс
Мертвая зона по событию3, м 0.65
Мертвая зона по затуханию4, м 2
Мертвая зона от сплиттера с потерями 15 дБ, м 25
Измеритель мощности через OTDR порт
Длины волн5 1310/1490/1550/1625 нм
Точность6 ±0.5 дБ при -30 дБм
Диапазон мощности -3 до -55 дБм
Источник излучения через OTDR порт7
Длины волн, нм 1310/1550/1625
Выходная мощность -3.5 дБм
Стабильность ±0.1 дБ
Режимы излучения8 CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц
Общие характеристики
Вес примерно 500 г (1.1 lb)
Габариты 213 x 124 x 32 мм (8.38 x 4.88 x 1.26 дюймов)
Безопасность лазера Class 1
Показатель переломления 1.30000 до 1.70000 с шагом 0.00001
Точки выборки до 256 000
Измерение длины
Режим Автоматический или по двум маркерам
Единицы измерения Километры, метры, футы и мили
Отображаемый диапазон Одномод: 0.1 - 400 км
Разрешение дисплея 1 см
Разрешение курсора от 1 см
Разрешение выборки от 4 см
Точность Одномод: ± 0.75 м ± Разрешение выборки ± 1.10-5 x длину (не включая неопределенности показателя переломления)
Измерение потерь
Режим Автоматический, ручной, по 2 или по 5 точкам и LSA
Разрешение 0.001 дБ
Линейность Одномод: ± 0.03 дБ/дБ
Порог 0.01 до 4.99 дБ с шагом 0.01 дБ
Измерение отражения и ORL
Режим Автоматический или ручной
Точность ± 2 дБ
Разрешение 0.01 дБ
Порог –11 до –99 дБ с шагом 1 дБ

1. Лазер при температуре 25°C и ширине импульса 10 мкс.
2. Разница между экстраполированным уровнем обратного рассеяния в начале уровня волокна и уровнем шума RMS (SNR = 1) после усреднения 3 мин с использованием наибольшей ширины импульса.
3. Измеряется на ± 1,5 дБ ниже пика ненасыщенного отражающего события с использованием кратчайшей ширины импульса.
4. Измерено ± 0,5 дБ от линейной регрессии, коннектор FC / UPC и самый короткий импульс.
5. 1625 нм не доступно в модуле 8138C-65.
6. На калиброванных длинах волн.
7. На калиброванных длинах волн, многомодовый источник (850 нм) соответствует стандарту IEC 61280-1-4.
8. Вычесть 3 дБ в режиме модуляции (270 Гц / 330 Гц / 1 кГц / 2 кГц).




VIAVI E8136B – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1310/1550/1625 нм
  • динамический диапазон: 41/40/40 дБ
  • встроенный источник непрерывного излучения LS (работает на длине волны OTDR)
  • встроенный измеритель оптической мощности PM  (работает на длине волны OTDR)

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
