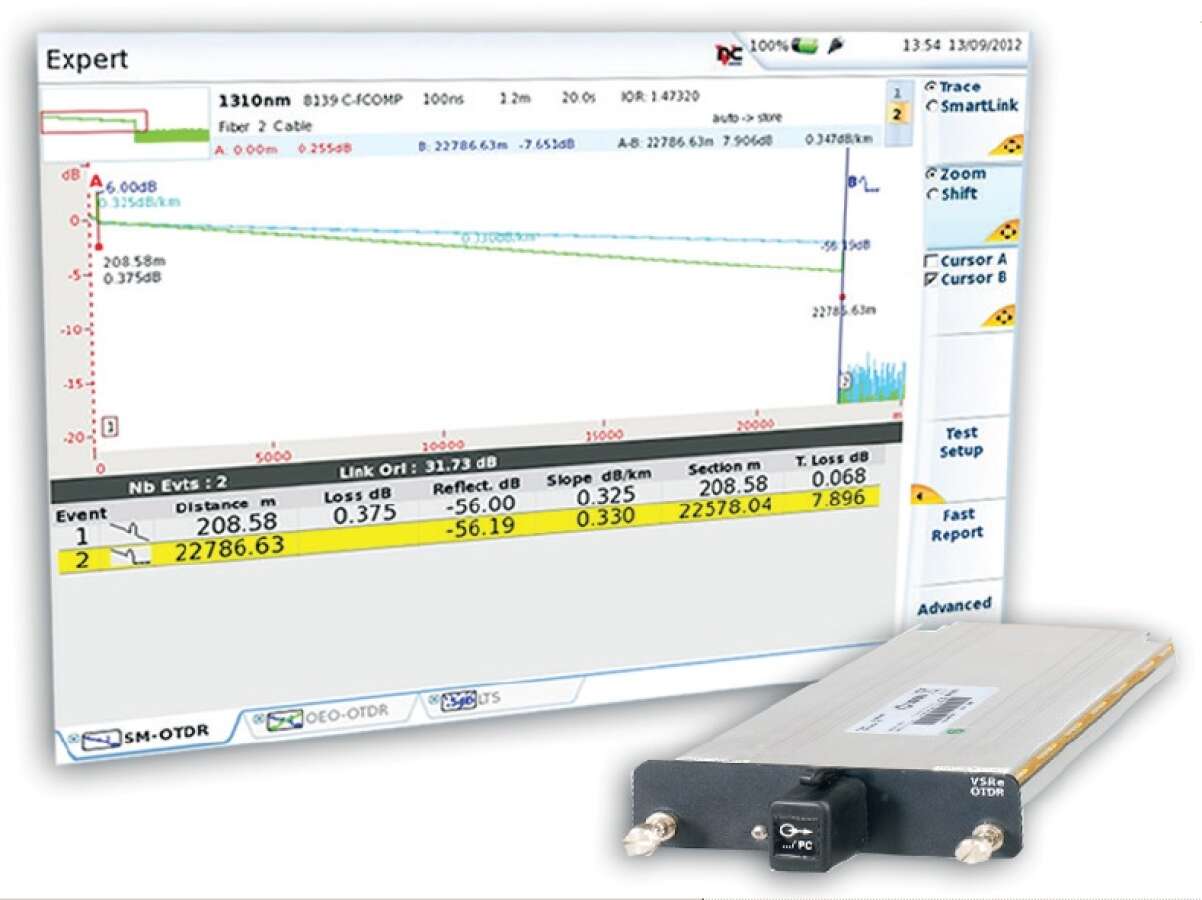

VIAVI E8115C - модуль рефлектометра 1550 нм (45 дБ) для платформ MTS-6000/8000

Артикул: E8115C

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Модуль рефлектометра VIAVI E8115C предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1550 нм
  • Динамический диапазон: 45 дБ
  • Ширина импульса: 2 нс - 20 мкс
  • Мертвая зона по событиям: 0.6 м
  • Мертвая зона по потерям: 2 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E8115C

Длина волны 1550 нм
Динамический диапазон 45 дБ
Ширина импульса 2 нс ~ 20 мкс
Мертвая зона по событию (EDZ) 0,6 м
Мертвая зона по затуханию (ADZ) 2 м
Мертвая зона после сплиттера 25 м (после потерь на сплиттере 15дБ)
60 м (после потерь на сплиттере 18дБ)
Общие характеристики
Тип коннектора Сменный FС, SC, ST, LC, DIN (указывается при заказе)
Габариты 213 х 124 х 32 мм
Вес 0,5 кг

Технические характеристики VIAVI E8115С

Параметр/Линейка модулей

Модуль OTDR E8115С

Рефлектометр OTDR
Длина волны
1550 нм
Динамический диапазон
45дБ (1550нм)
Ширина импульса
2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)
0,6м
Мертвая зона по затуханию (ADZ)
Мертвая зона после сплиттера
25м (после потерь на сплиттере 15дБ)
60м (после потерь на сплиттере 18дБ)
Общие характеристики
Тип коннектора
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
Габариты
213 х 124 х 32 мм
Вес
0,5 кг

VIAVI E8115С – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1550 нм
  • динамический диапазон: 45 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
