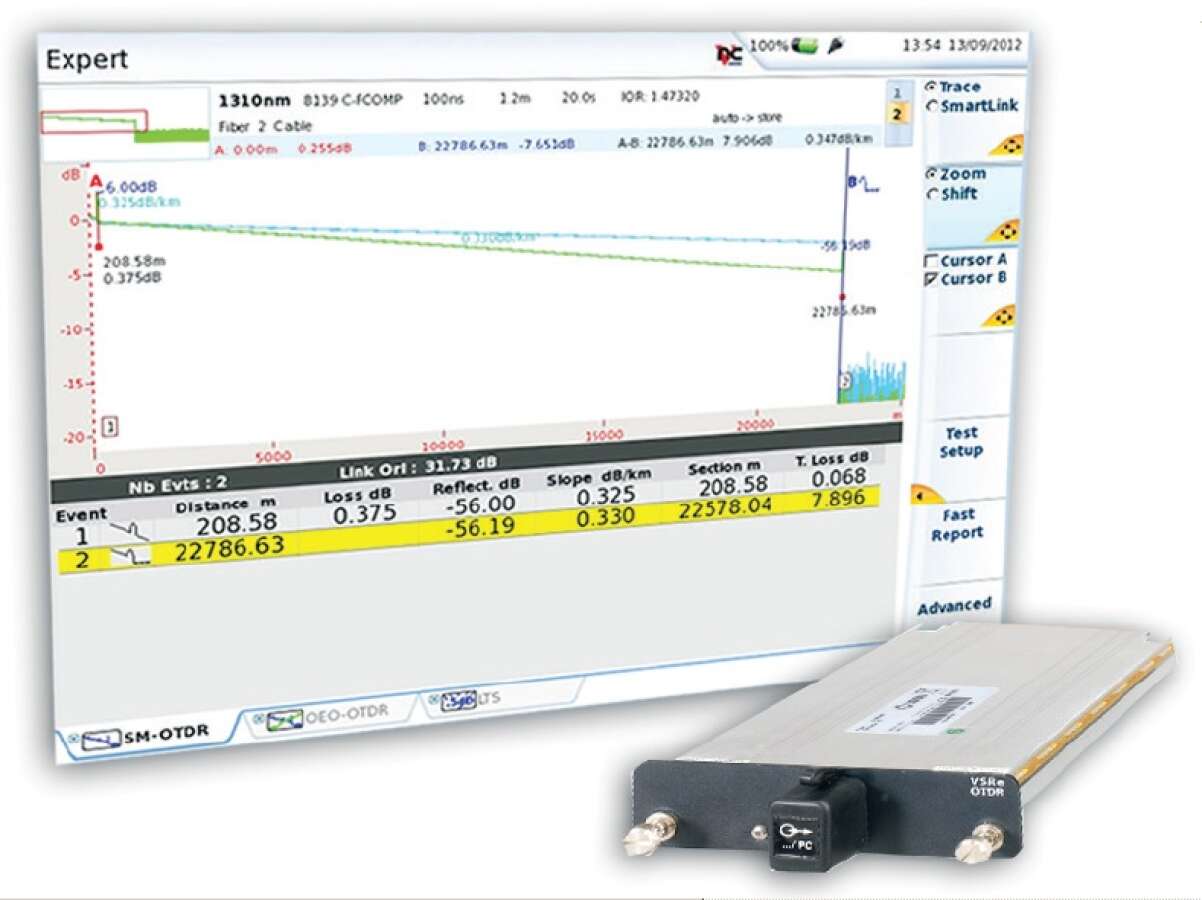

VIAVI E81162C - модуль рефлектометра 1625 нм (44 дБ) с фильтром для платформ MTS-6000/8000

Артикул: JD-E81162C

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Модуль рефлектометра VIAVI E81162C предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1625 нм с фильтром (для активных линий)
  • Динамический диапазон: 44 дБ
  • Ширина импульса: 2 нс - 20 мкс
  • Мертвая зона по событиям: 0.6 м
  • Мертвая зона по потерям: 2 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E81162C

Длина волны 1625 нм
Динамический диапазон 44 дБ
Ширина импульса 2 нс ~ 20 мкс
Мертвая зона по событию (EDZ) 0,6 м
Мертвая зона по затуханию (ADZ) 2 м
Мертвая зона после сплиттера 25 м (после потерь на сплиттере 15 дБ)
60 м (после потерь на сплиттере 18 дБ)
Общие характеристики
Тип коннектора Сменный FС, SC, ST, LC, DIN (Указывается при заказе)
Габариты 213 х 124 х 32 мм
Вес 0,5 кг

Технические характеристики VIAVI E81162С

Длина волны

1625 нм

Динамический диапазон

44 дБ (1625 нм)

Ширина импульса

2 нс ~ 20 мкс

Мертвая зона по событию (EDZ)

0,6м

Мертвая зона по затуханию (ADZ)

Мертвая зона после сплиттера

25м (после потерь на сплиттере 15дБ)

60м (после потерь на сплиттере 18дБ)

Общие характеристики
Тип коннектора

Сменный FС, SC, ST, LC, DIN

Указывается при заказе

Габариты

213 х 124 х 32 мм

Вес

0,5 кг

VIAVI E81162С – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1625 нм
  • динамический диапазон: 44 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
