VIAVI E8136C - модуль рефлектометра 1310/1550/1625 нм (45/45/44 дБ) с LS и PM для платформ MTS-6000/8000

Артикул: JD-E8136C

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

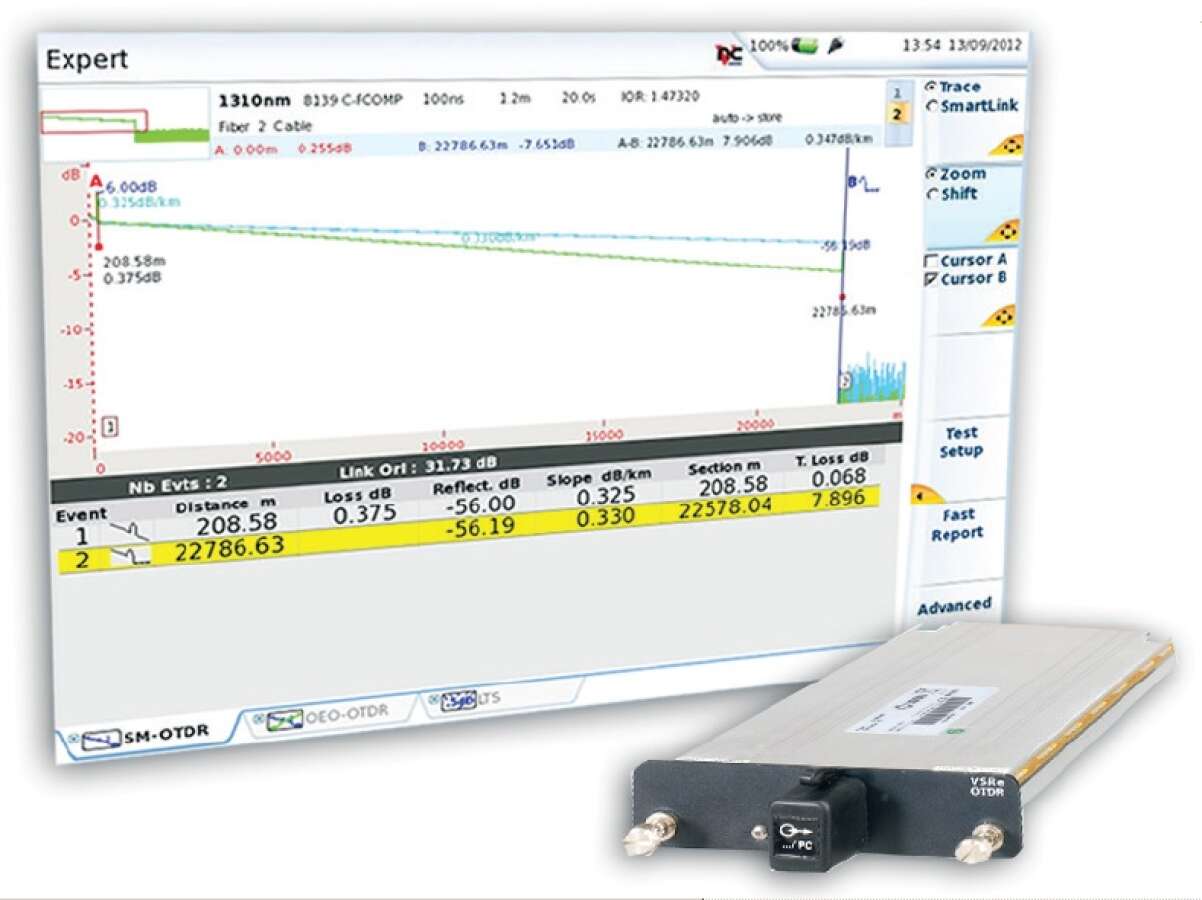

Модуль рефлектометра VIAVI E8136C предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1310/1550/1625 нм
  • Динамический диапазон: 45/45/44 дБ
  • Ширина импульса: 2 нс - 20 мкс
  • Мертвая зона по событиям: 0.6 м
  • Мертвая зона по потерям: 2 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра VIAVI E8136С

Длина волны 1310/1550/1625 нм
Динамический диапазон 45/45/44 дБ
Ширина импульса 2 нс ~ 20 мкс
Мертвая зона по событию (EDZ) 0,6 м
Мертвая зона по затуханию (ADZ)
Мертвая зона после сплиттера 25м (после потерь на сплиттере 15дБ)
60м (после потерь на сплиттере 18дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн 1310,1490,1550,1625нм
Динамический диапазон -3 ~ -55 дБм
Точность ± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн 1310/1550/1625 нм
Выходная мощность -3,5 дБм
Стабильность
Режимы излучения CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора

Сменный FС, SC, ST, LC, DIN
Указывается при заказе

Габариты

213 х 124 х 32 мм

Вес

0,5 кг

Технические характеристики VIAVI E8136С

Параметр/Линейка модулей

Модуль OTDR E8136С

Рефлектометр OTDR
Длина волны
1310/1550/1625 нм
Динамический диапазон
45дБ (1310нм), 45дБ (1550нм), 44дБ (1625нм)
Ширина импульса
2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)
0,6м
Мертвая зона по затуханию (ADZ)
Мертвая зона после сплиттера
25м (после потерь на сплиттере 15дБ)
60м (после потерь на сплиттере 18дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн
1310,1490,1550,1625нм
Динамический диапазон
-3 ~ -55 дБм
Точность
± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн
1310/1550/1625 нм
Выходная мощность
-3,5 дБм
Стабильность
<±0,1 дБ при 25С в течении 1ч
Режимы излучения
CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
Габариты
213 х 124 х 32 мм
Вес
0,5 кг

VIAVI E8136С – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1310/1550/1625 нм
  • динамический диапазон: 45/45/44 дБ
  • встроенный источник непрерывного излучения LS (работает на длине волны OTDR)
  • встроенный измеритель оптической мощности PM  (работает на длине волны OTDR)

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
