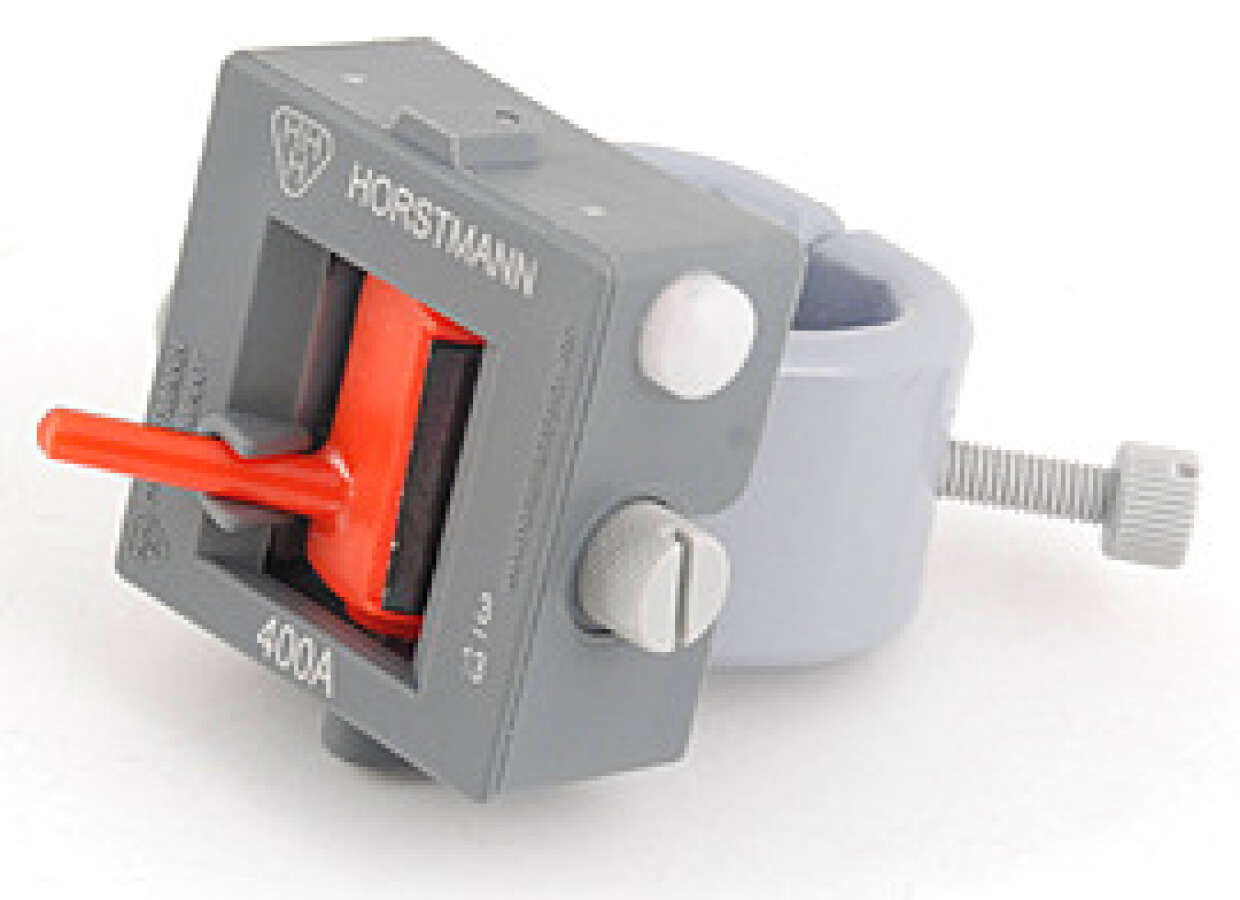

Horstmann Rotor System - ИКЗ роторного типа, 150 А ( 20х4-25х6 мм )

Артикул: HMN-20-0122-001

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Horstmann Rotor System - роторный индикатор короткого замыкания (ИКЗ) для установки на шину габаритами 20х4-25х6 мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой шине. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

Технические характеристики Horstmann Rotor System

Технические характеристики

Индикатор роторного типа

Ток срабатывания при коротком замыкании I>>

150 - 2000 А (заводская установка)

Время срабатывания tl>>

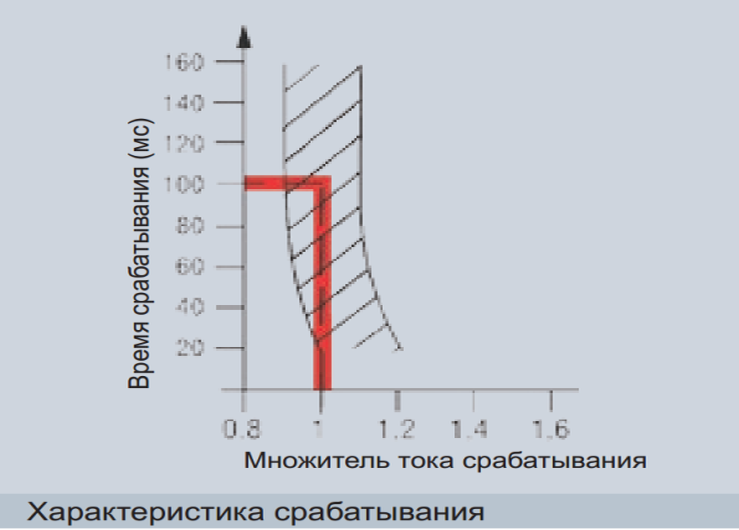

100 мс при номинальном значении срабатывания

Погрешность

± 10%

Восстановление

Ручное восстановление с помощью изолирующей штанги

Материал

  • Корпус и крепежные винты изготовлены из полиамида.

  • Хомут изготовлен из ферромагнитной стали.

Диапазон рабочих температур

От -40 до +85°C

Прицип работы индикаторов короткого замыкания (ИКЗ) Horstmann Rotor System



Особенности изделия Horstmann Rotor System

  • Механическая конструкция

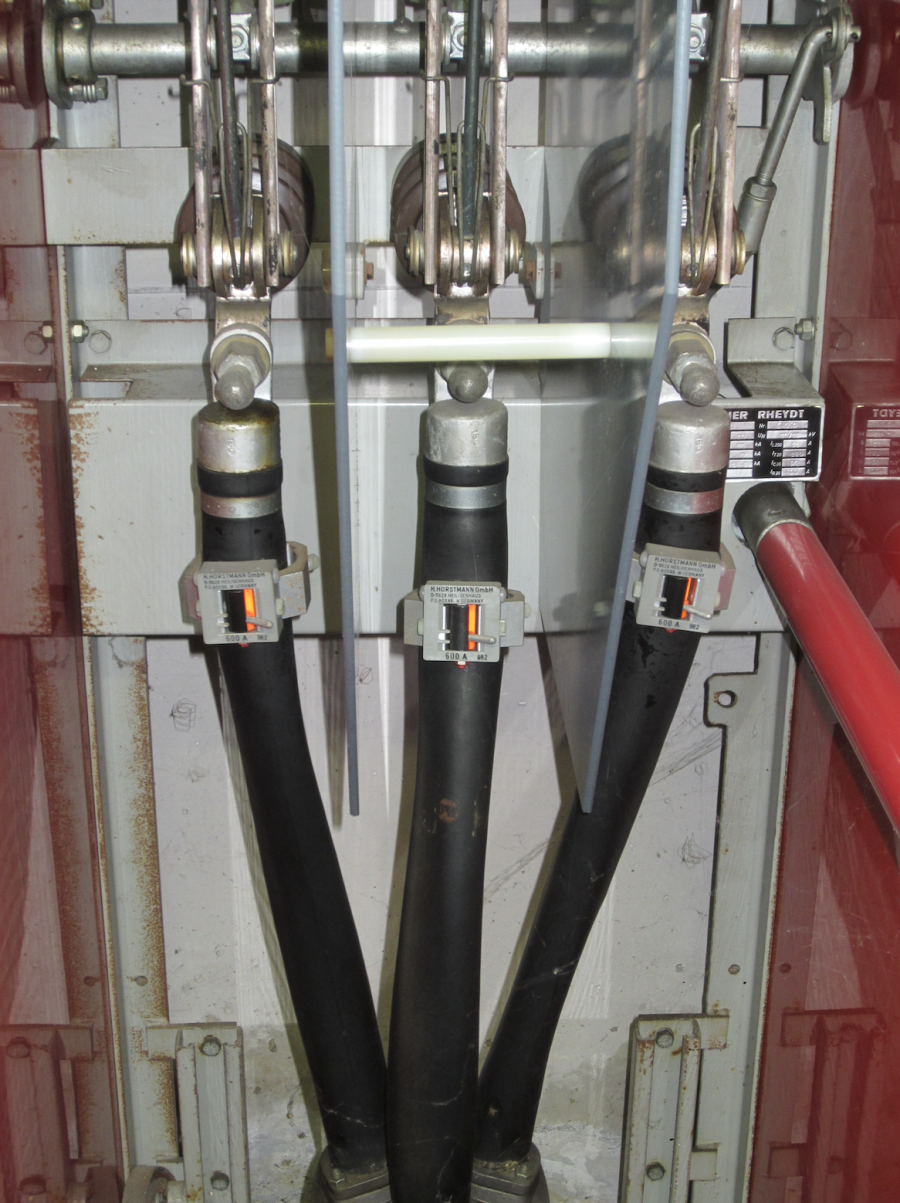

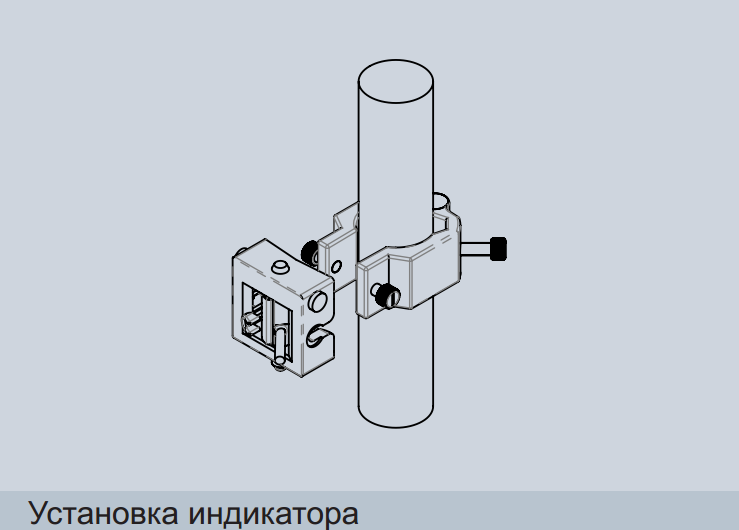

  • Установка на кабели или токоведущие шины

  • Индикация с помощью поворотного ротора

  • Ручной сброс сработавшего положения

  • Подходит для дооснащения

Срабатывание устройства обеспечивает магнитное поле вокруг проводника при протекании токов короткого замыкания. На поворотном роторе имеется штифт восстановления и двухцветная индикация, призванная информировать пользователя о состоянии роторного индикатора. «Черный» означает, что индикатор не сработал, тогда как «красный» указывает на срабатывание индикатора.

Таблица типоразмеров приведена во вкладке "Технические характеристки"

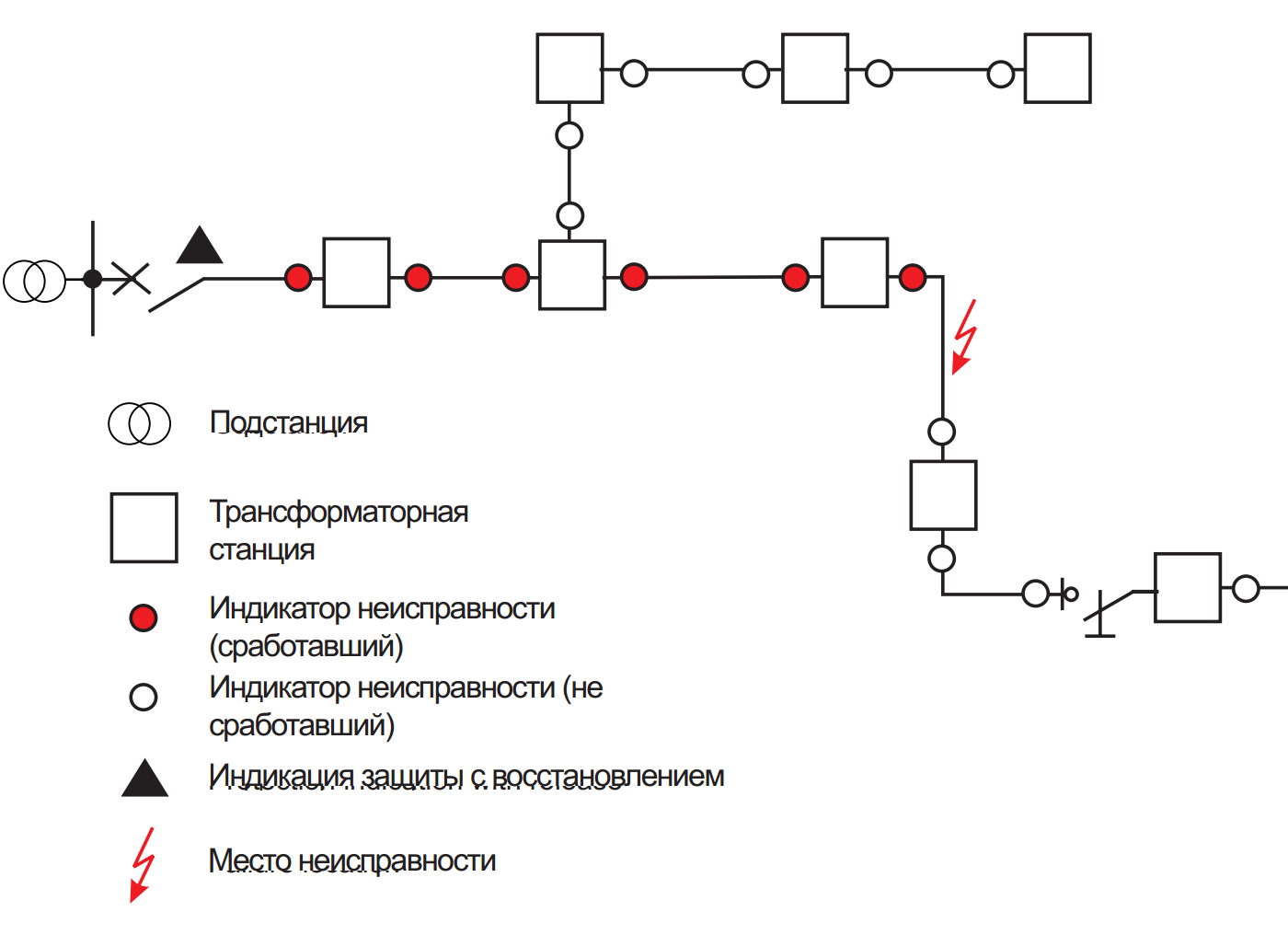

Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.





























Таблица типоразмеров Horstmann Rotor System других размеров и токов срабатывания. Ток срабатывания может быть выбран от Iмин до 2000А для каждого типоразмера.

I минимальный [A]

Для Ø [мм]

150

8 - 16

200

16 - 20

200

20 - 30

200

30 - 40

200

40 - 50

300

50 - 60

300

60 - 80

I минимальный [A]

Для [ ] [мм]

150

20 х 4 - 25 х 6

150

25 х 4 - 30 х 6

200

30 х 4 - 40 х 10

300

45 х 4 - 60 х 12

Скачать инструкцию
Каталог Horstmann
