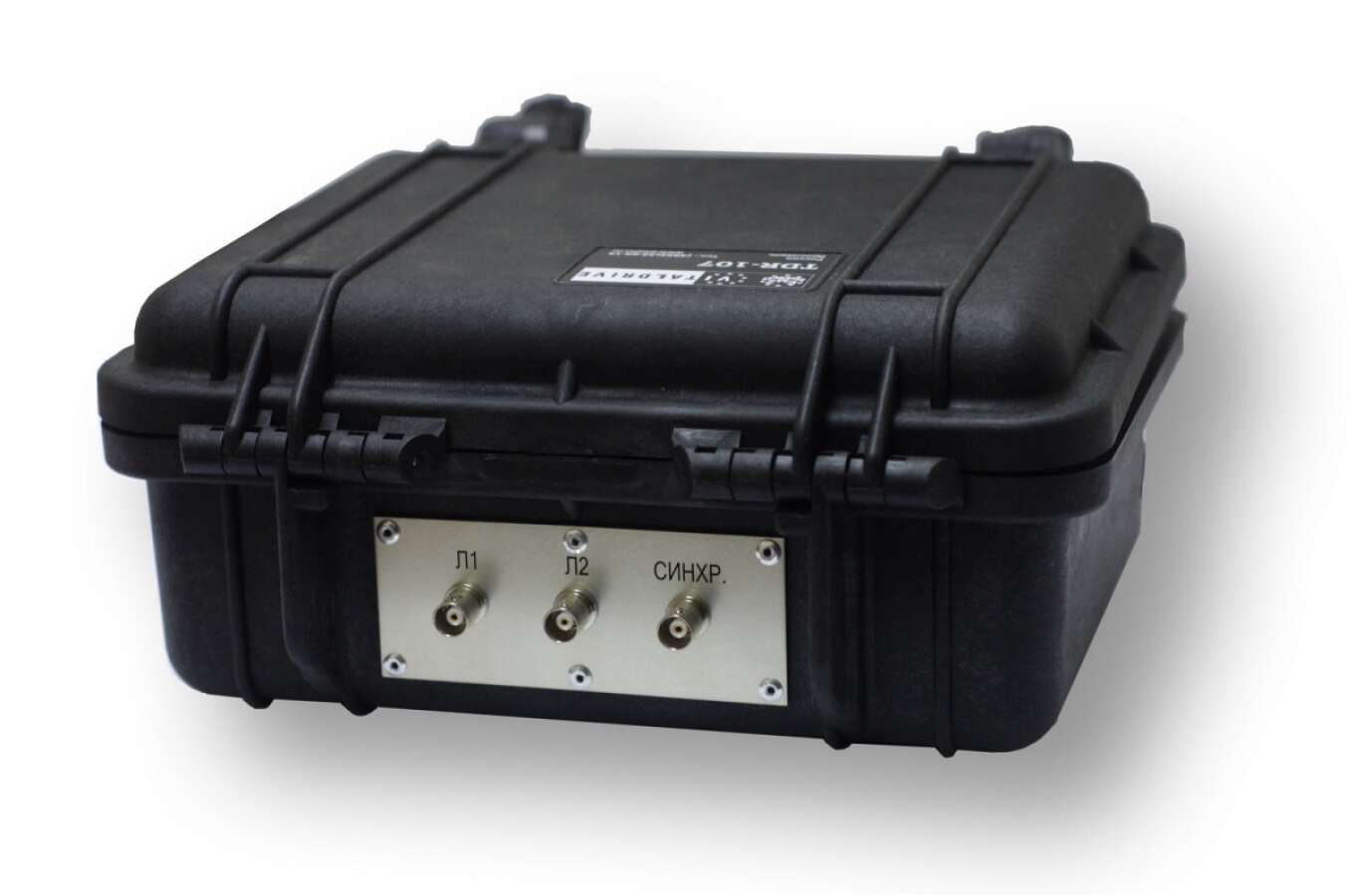

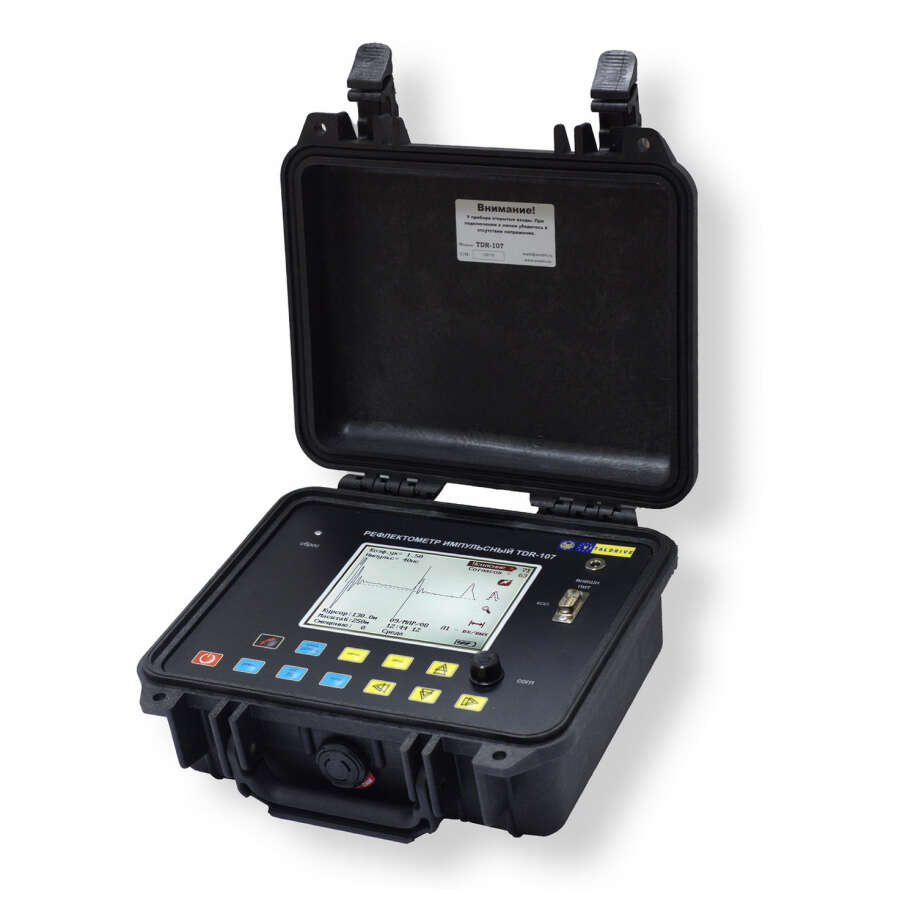

Эрстед TDR-107 - рефлектометр импульсный для силовых линий (с поверкой)

Артикул: TDR-107-P

Цена: 171 000 ₽

Средний срок поставки: 3-5 недель

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

171 000 ₽

Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Рефлектометр импульсный ЭРСТЕД TDR-107 «СТРИЖ-С» – цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Особенности ЭРСТЕД TDR-107 «СТРИЖ-С»

Применение современных методов диагностики и определения мест повреждения кабельных линий:
- импульсный (Time Domain Reflectometry (TDR))
- импульсно-дуговой (Arc-Reflection Method (ARM))*
Отображение рефлектограмм на 5,7″ ЖК-дисплее с разрешением 320х240 точек
Максимальная дальность — 50 км
Подавление асинхронных помех
Режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
Режим сравнения с рефлектограммой из памяти прибора
Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
Энергонезависимая память на 100 рефлектограмм с возможностью оцифровки всех параметров измерения
Возможность обмена данными с ПК
Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

* при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200-2 (АО «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000 (Baur) и др.

Комплект поставки

Рефлектометр импульсный TDR-107 «СТРИЖ-С» с первичной поверкой – 1 шт.
Сетевой адаптер – 1 шт.
Кабель соединительный 75 Ом, 1 м, BNC.M – «крокодил» – 2 шт.
Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M – 2 шт.
COM-кабель для подключения к ПК – 1 шт.
Руководство по эксплуатации – 1 шт.
Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Технические характеристики ЭРСТЕД TDR-107 «СТРИЖ-С»

Методы измерений	импульсный (Time Domain Reflectometry (TDR)) импульсно-дуговой (Arc-Reflection Method (ARM))
Диапазон измерения расстояния (временной задержки)	от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 – 250 м (0 – 2,5 мкс) 0 – 500 м (0 – 5 мкс) 0 – 1000 м (0 – 10 мкс) 0 – 2000 м (0 – 20 мкс) 0 – 5000 м (0 – 50 мкс) 0 – 12500 м (0 – 125 мкс) 0 – 25000 м (0 – 250 мкс) 0 – 50000 м (0 – 500 мкс)
Инструментальная погрешность измерения расстояния	от 0,04% до 0,4% в зависимости от поддиапазона измерений (от 1 м до 20 м, при КУ=1,50)
Эффективная частота дискретизации	100 МГц
Диапазон согласованных сопротивлений	от 25 до 600 Ом
Длительность зондирующего импульса	от 10 нс до 100 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1,00 до 3,00, с шагом 0,01
Диапазон регулировки временной задержки (импульсно-дуговой метод)	от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)	измерительный вход вход TRIG
Связь с ПК	COМ-порт RS-232
Объем энергонезависимой памяти	100 рефлектограмм
Дисплей	монохромный ЖКИ 5,7” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов
Время непрерывной работы через сетевой адаптер	не ограничено
Габаритные размеры	70х246х124 мм
Вес прибора с аккумуляторной батареей	не более 2,5 кг
Диапазон рабочих температур	от -20 °С до +40 °С

Применение ЭРСТЕД TDR-107 «СТРИЖ-С»

Импульсный рефлектометр TDR-107 «СТРИЖ-С» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ, СИП и т.п.);
воздушные кабельные линии;
компьютерные сети (СКС и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

Рефлектометр может служить для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для ЭРСТЕД TDR-107 «СТРИЖ-С»

ADG-200-2	Генератор дуговых разрядов ADG-200 «СКАТ-М» (10 кВ, 200 Дж, 26 кг)
УП-1	Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC	Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25	Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5	Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK	Переходник BNC.M – клеммы
