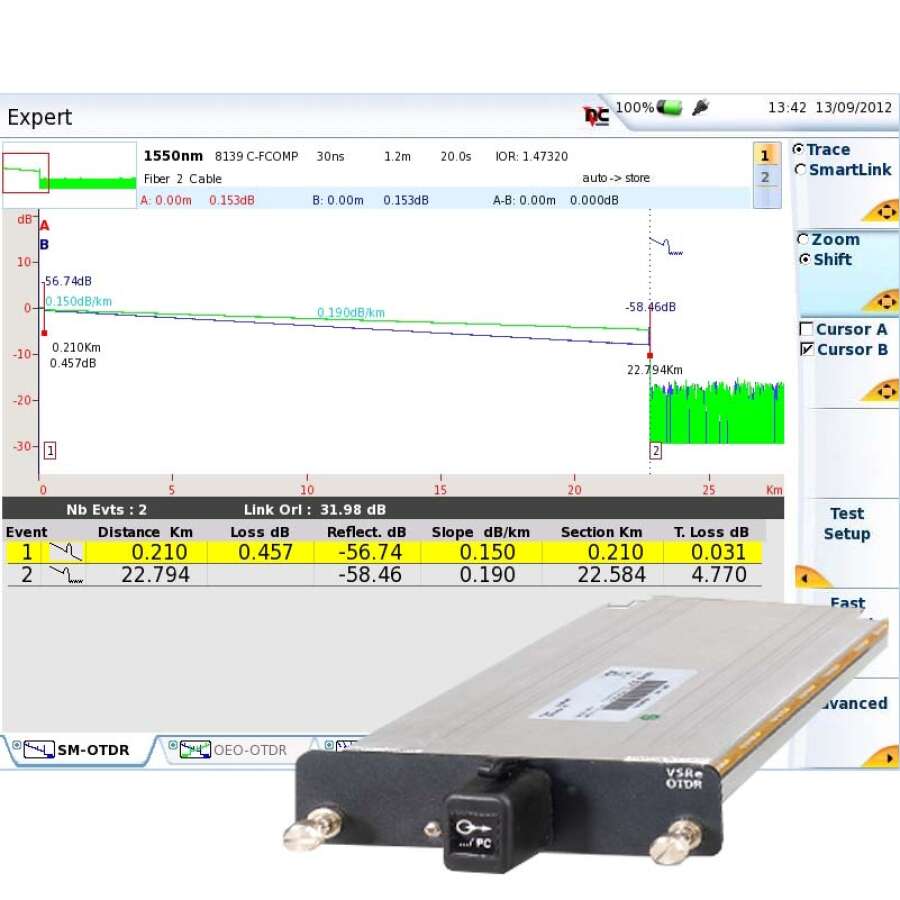

VIAVI E81165B - модуль рефлектометра 1650 нм (40 дБ) с фильтром для платформ MTS-6000/8000

Артикул: JD-E81165B

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Модуль рефлектометра VIAVI E81165B предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1650 нм с фильтром (для активных линий)
  • Динамический диапазон: 40 дБ
  • Ширина импульса: 5 нс - 20 мкс
  • Мертвая зона по событиям: 0.65 м
  • Мертвая зона по потерям: 2 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра VIAVI E81165B:

Длина волны1, нм (зависит от модели) 1650 с фильтром для работы на активной линии
Динамический диапазон2, дБ 40
Ширина импульса 5 нс - 20 мкс
Мертвая зона по событию3, м 0.65
Мертвая зона по затуханию4, м 2
Мертвая зона от сплиттера с потерями 15 дБ, м 25
Измеритель мощности через OTDR порт
Длины волн5 1310/1490/1550 нм
Точность6 ±0.5 дБ при -30 дБм
Диапазон мощности -3 до -55 дБм
Источник излучения через OTDR порт7
Длины волн, нм 1650
Выходная мощность -3.5 дБм
Стабильность ±0.1 дБ
Режимы излучения8 CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц
Общие характеристики
Вес примерно 500 г (1.1 lb)
Габариты 213 x 124 x 32 мм (8.38 x 4.88 x 1.26 дюймов)
Безопасность лазера Class 1
Показатель переломления 1.30000 до 1.70000 с шагом 0.00001
Точки выборки до 256 000
Измерение длины
Режим Автоматический или по двум маркерам
Единицы измерения Километры, метры, футы и мили
Отображаемый диапазон Одномод: 0.1 - 400 км
Разрешение дисплея 1 см
Разрешение курсора от 1 см
Разрешение выборки от 4 см
Точность Одномод: ± 0.75 м ± Разрешение выборки ± 1.10-5 x длину (не включая неопределенности показателя переломления)
Измерение потерь
Режим Автоматический, ручной, по 2 или по 5 точкам и LSA
Разрешение 0.001 дБ
Линейность Одномод: ± 0.03 дБ/дБ
Порог 0.01 до 4.99 дБ с шагом 0.01 дБ
Измерение отражения и ORL
Режим Автоматический или ручной
Точность ± 2 дБ
Разрешение 0.01 дБ
Порог –11 до –99 дБ с шагом 1 дБ

1. Лазер при температуре 25°C и ширине импульса 10 мкс.
2. Разница между экстраполированным уровнем обратного рассеяния в начале уровня волокна и уровнем шума RMS (SNR = 1) после усреднения 3 мин с использованием наибольшей ширины импульса.
3. Измеряется на ± 1,5 дБ ниже пика ненасыщенного отражающего события с использованием кратчайшей ширины импульса.
4. Измерено ± 0,5 дБ от линейной регрессии, коннектор FC / UPC и самый короткий импульс.
5. 1625 нм не доступно в модуле 8138C-65.
6. На калиброванных длинах волн.
7. На калиброванных длинах волн, многомодовый источник (850 нм) соответствует стандарту IEC 61280-1-4.
8. Вычесть 3 дБ в режиме модуляции (270 Гц / 330 Гц / 1 кГц / 2 кГц).

Технические характеристики VIAVI E81165B

Параметр/Линейка модулей

Модуль OTDR E81165B

Рефлектометр OTDR
Длина волны
1650 нм
Динамический диапазон
 40дБ (1650нм)
Ширина импульса
5 нс ~ 20 мкс
Мертвая зона по событию (EDZ)
0,65м
Мертвая зона по затуханию (ADZ)
Мертвая зона после сплиттера
25м (после потерь на сплиттере 15дБ)
Общие характеристики
Тип коннектора
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
Габариты
213 х 124 х 32 мм
Вес
0,5 кг

VIAVI E81165B – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1650 нм
  • динамический диапазон: 40 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
