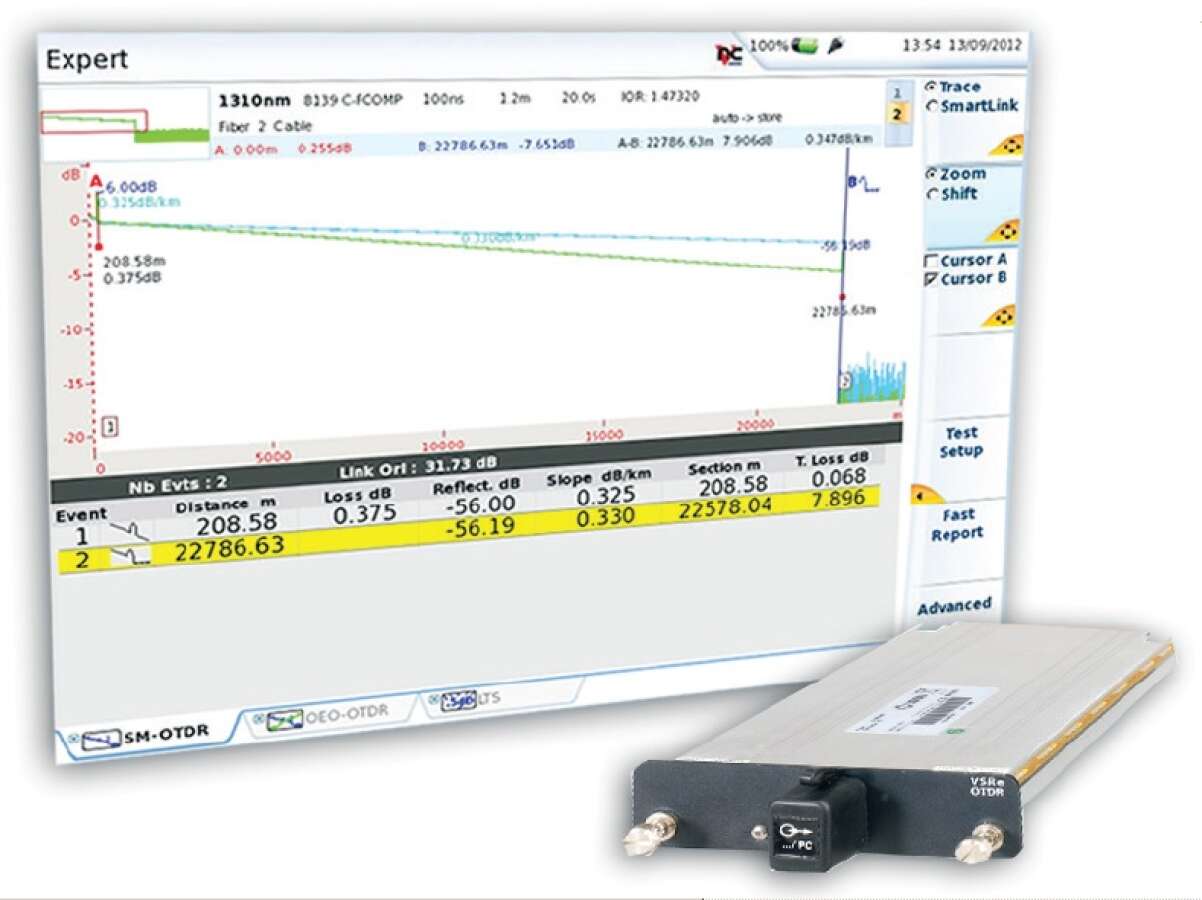

VIAVI E8136D - модуль рефлектометра 1310/1550/1625 нм (50/50/50 дБ) с LS и PM для платформ MTS-6000/8000

Артикул: JD-E8136D

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Модуль рефлектометра VIAVI E8136D предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

Длины волн: 1310/1550/1625 нм
Динамический диапазон: 50/50/50 дБ
Ширина импульса: 2 нс - 20 мкс
Мертвая зона по событиям: 0.5 м
Мертвая зона по потерям: 2.5 м
Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E8136D

Длина волны	1310/1550/1625 нм
Динамический диапазон	50/50/50 дБ
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,5 м
Мертвая зона по затуханию (ADZ)	2,5 м
Мертвая зона после сплиттера	15 м (после потерь на сплиттере 15 дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн	1310,1490,1550,1625 нм
Динамический диапазон	-5 ~ -55 дБм
Точность	± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн	1310/1550/1625 нм
Выходная мощность	0 дБм
Стабильность
Режимы излучения	CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN (Указывается при заказе)
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

Технические характеристики VIAVI E8136D

Параметр/Линейка модулей	Модуль OTDR E8136D
Рефлектометр OTDR
Длина волны	1310/1550/1625 нм
Динамический диапазон	50дБ (1310нм), 50дБ (1550нм), 50дБ (1625нм)
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,5м
Мертвая зона по затуханию (ADZ)	2,5м
Мертвая зона после сплиттера	15м (после потерь на сплиттере 15дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн	1310,1490,1550,1625нм
Динамический диапазон	-5 ~ -55 дБм
Точность	± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн	1310/1550/1625 нм
Выходная мощность	0 дБм
Стабильность	<±0,1 дБ при 25С в течении 1ч
Режимы излучения	CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN Указывается при заказе
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

VIAVI E8136D – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

длины волн: 1310/1550/1625 нм
динамический диапазон: 50/50/50 дБ
встроенный источник непрерывного излучения LS (работает на длине волны OTDR)
встроенный измеритель оптической мощности PM (работает на длине волны OTDR)

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
