VIAVI E8129D-62 - модуль рефлектометра 1550/1625 нм (50/50 дБ) для платформ MTS-6000/8000

Артикул: JD-E8129D-62

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

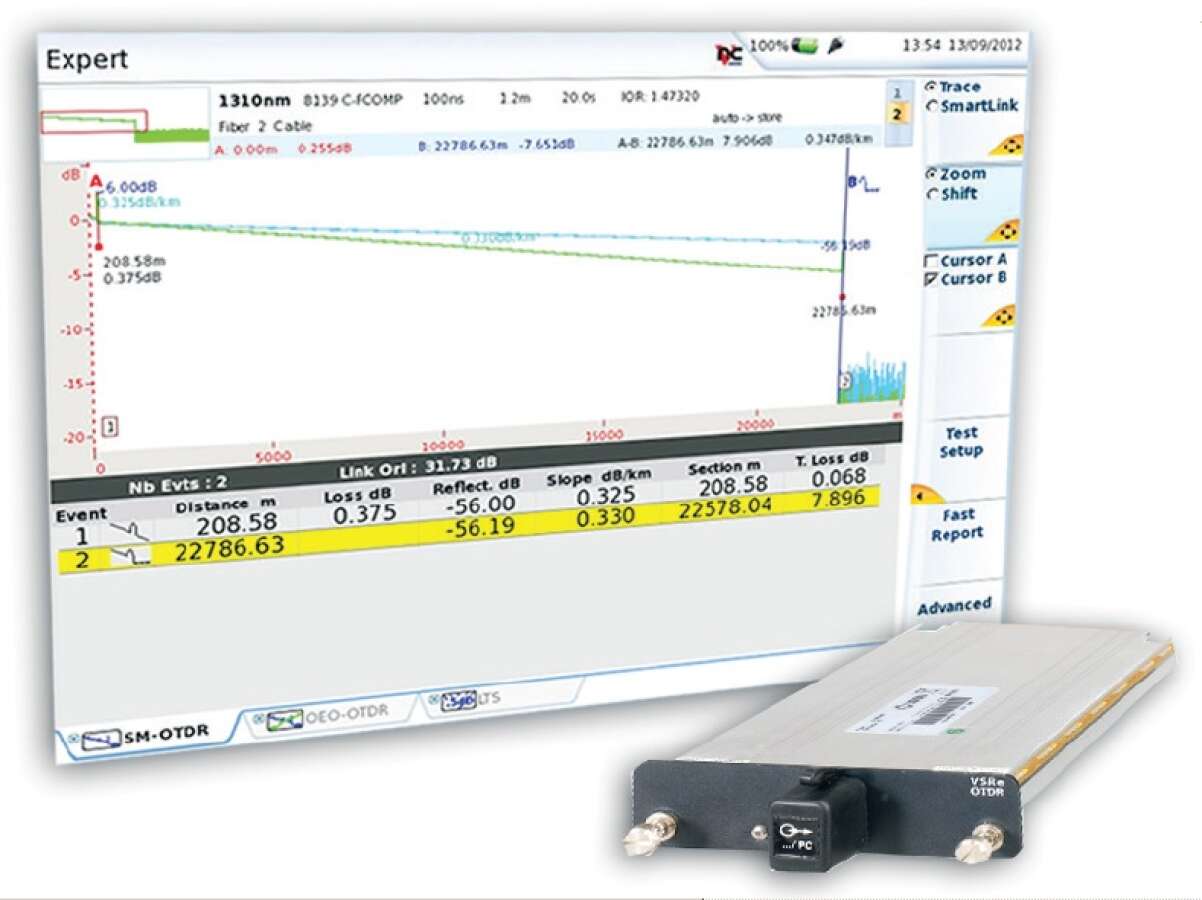

Модуль рефлектометра VIAVI E8129D-62 предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1550/1625 нм
  • Динамический диапазон: 50/50 дБ
  • Ширина импульса: 2 нс - 20 мкс
  • Мертвая зона по событиям: 0.5 м
  • Мертвая зона по потерям: 2.5 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E8129D-62

Длина волны

1550/1625 нм

Динамический диапазон

50/50 дБ

Ширина импульса

2 нс ~ 20 мкс

Мертвая зона по событию (EDZ)

0,5 м

Мертвая зона по затуханию (ADZ)

2,5 м

Мертвая зона после сплиттера

15 м (после потерь на сплиттере 15 дБ)

Общие характеристики
Тип коннектора

Сменный FС, SC, ST, LC, DIN (Указывается при заказе)

Габариты

213 х 124 х 32 мм

Вес

0,5 кг

Технические характеристики VIAVI E8129D-62

Параметр/Линейка модулей

Модуль OTDR E8129D-62

Рефлектометр OTDR
Длина волны
1550/1625 нм
Динамический диапазон
50дБ (1550нм), 50дБ (1625нм)
Ширина импульса
2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)
0,5м
Мертвая зона по затуханию (ADZ)
2,5м
Мертвая зона после сплиттера
15м (после потерь на сплиттере 15дБ)
Общие характеристики
Тип коннектора
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
Габариты
213 х 124 х 32 мм
Вес
0,5 кг

VIAVI E8129D-62 – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1550/1625 нм
  • динамический диапазон: 50/50 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
