VIAVI E81165D - модуль рефлектометра 1650 нм (48 дБ) с фильтром для платформ MTS-6000/8000

Артикул: JD-E81165D

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

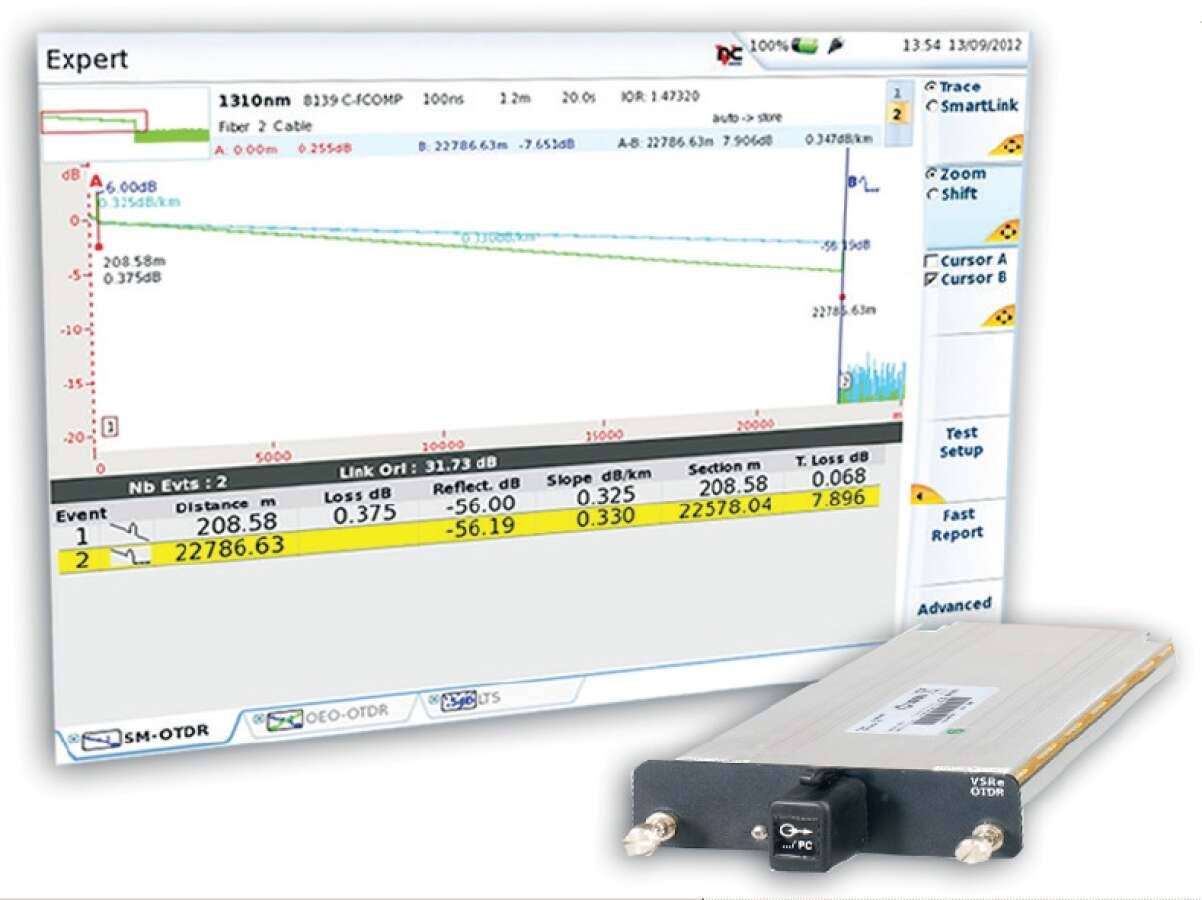

Модуль рефлектометра VIAVI E81165D предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

  • Длины волн: 1650 нм с фильтром (для активных линий)
  • Динамический диапазон: 48 дБ
  • Ширина импульса: 2 нс - 20 мкс
  • Мертвая зона по событиям: 0.5 м
  • Мертвая зона по потерям: 2.5 м
  • Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
  • Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E81165D

Длина волны

1650 нм

Динамический диапазон

48 дБ

Ширина импульса

2 нс ~ 20 мкс

Мертвая зона по событию (EDZ)

0,5 м

Мертвая зона по затуханию (ADZ)

2,5 м

Мертвая зона после сплиттера

15 м (после потерь на сплиттере 15 дБ)

Общие характеристики
Тип коннектора

Сменный FС, SC, ST, LC, DIN (Указывается при заказе)

Габариты

213 х 124 х 32 мм

Вес

0,5 кг

Технические характеристики VIAVI E81165D

Параметр/Линейка модулей

Модуль OTDR E81165D

Рефлектометр OTDR
Длина волны
1650 нм
Динамический диапазон
48дБ (1650нм)
Ширина импульса
2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)
0,5м
Мертвая зона по затуханию (ADZ)
2,5м
Мертвая зона после сплиттера
15м (после потерь на сплиттере 15дБ)
Общие характеристики
Тип коннектора
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
Габариты
213 х 124 х 32 мм
Вес
0,5 кг

VIAVI E81165D – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

  • длины волн: 1650 нм
  • динамический диапазон: 48 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
