VIAVI E8115D - модуль рефлектометра 1550 нм (50 дБ) для платформ MTS-6000/8000

Артикул: JD-E8115D

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

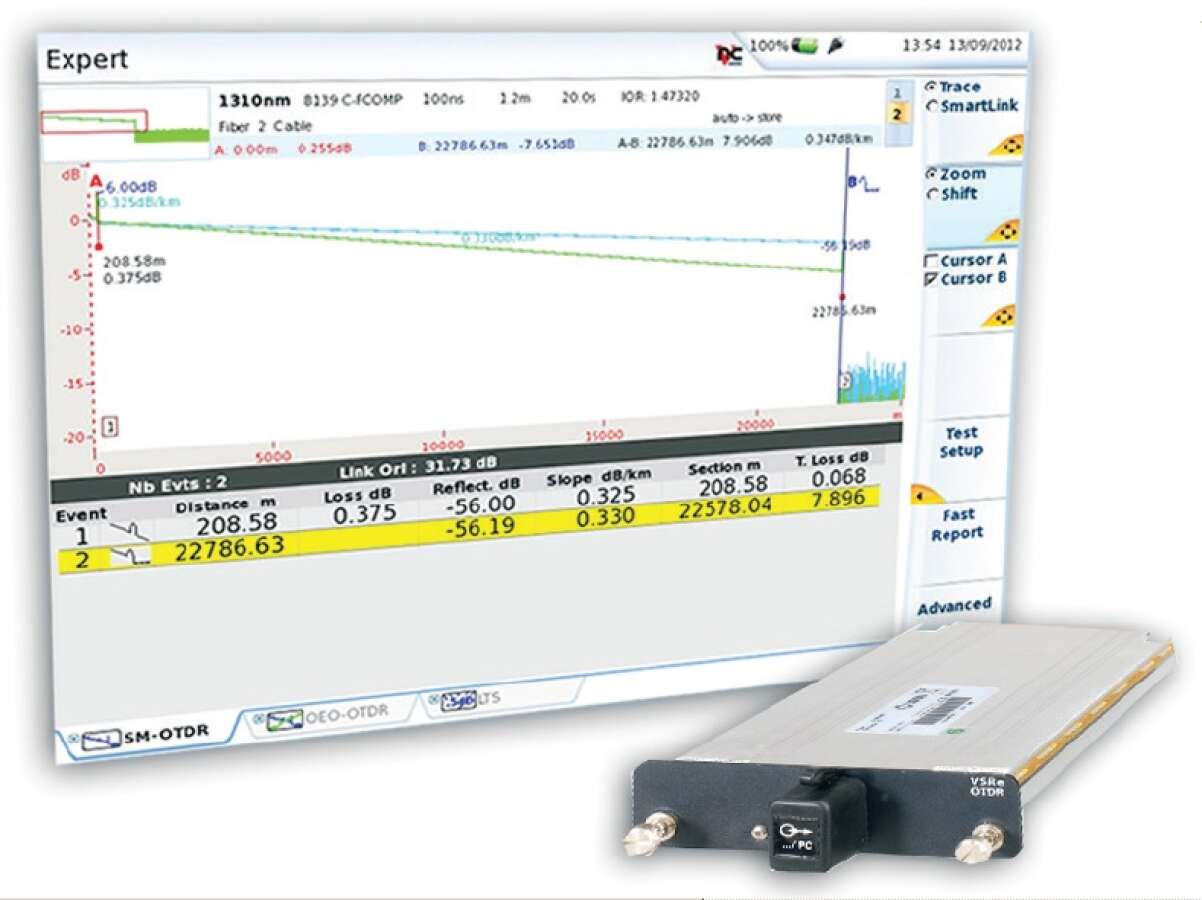

Модуль рефлектометра VIAVI E8115D предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

Длины волн: 1550 нм
Динамический диапазон: 50 дБ
Ширина импульса: 2 нс - 20 мкс
Мертвая зона по событиям: 0.5 м
Мертвая зона по потерям: 2.5 м
Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E8115D

Длина волны	1550 нм
Динамический диапазон	50 дБ
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,5 м
Мертвая зона по затуханию (ADZ)	2,5 м
Мертвая зона после сплиттера	15 м (после потерь на сплиттере 15дБ)
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN (Указывается при заказе)
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

Технические характеристики VIAVI E8115D

Параметр/Линейка модулей	Модуль OTDR E8115D
Рефлектометр OTDR
Длина волны	1550нм
Динамический диапазон	50дБ (1550нм)
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,5м
Мертвая зона по затуханию (ADZ)	2,5м
Мертвая зона после сплиттера	15м (после потерь на сплиттере 15дБ)
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN Указывается при заказе
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

VIAVI E8115D – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

длины волн: 1550 нм
динамический диапазон: 50 дБ

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
