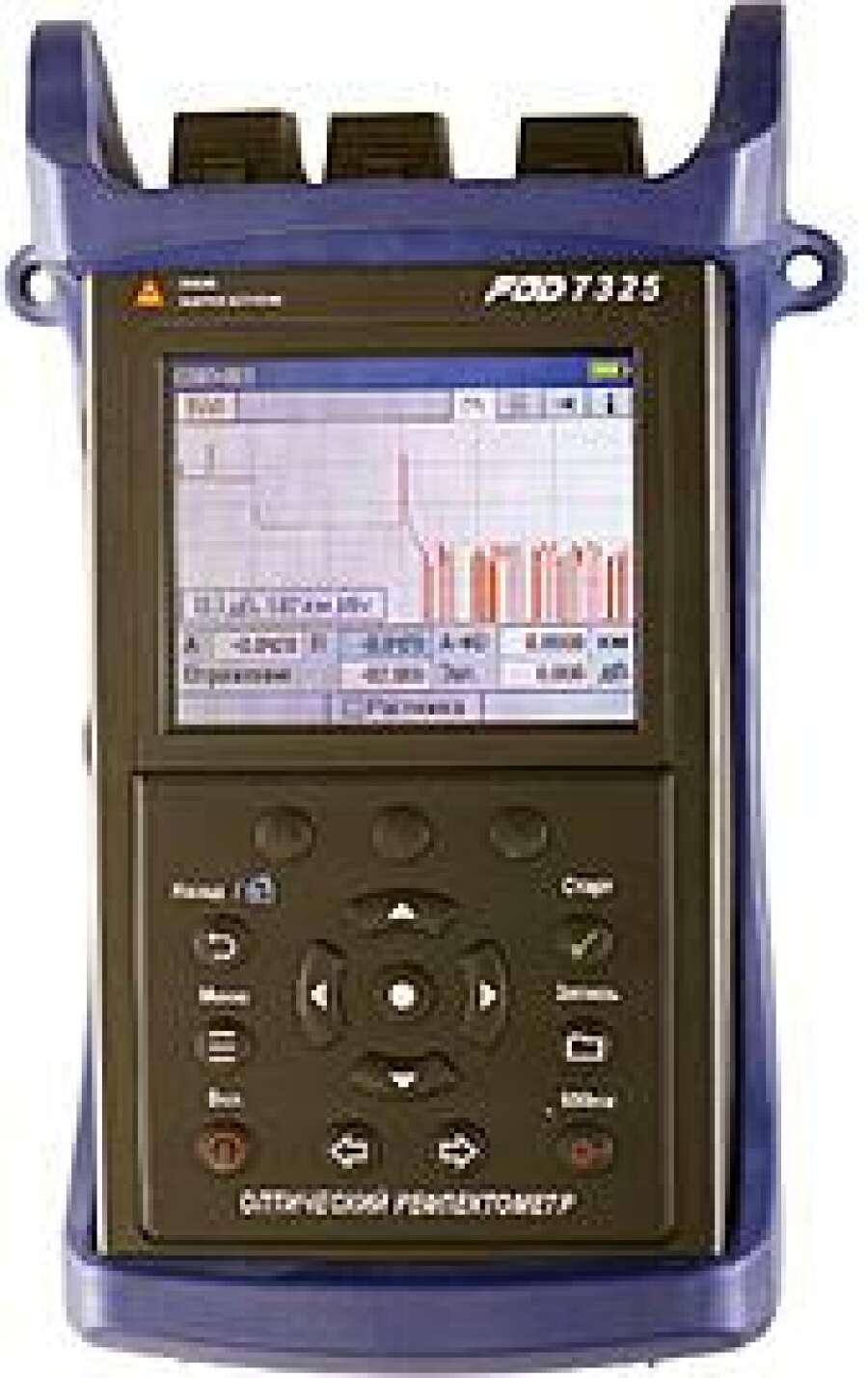

FOD-7329 - рефлектометр оптический (1310/1550/1650 nm, SM, FC)

Артикул: FOD-7329

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
Оптический рефлектометр FOD-7329 обладает рабочими волнами 1310, 1550 и 1650 нм с динамическим диапазоном 40 дБ и позволяет измерять не только линии "точка-точка" длиной до 240 км, но и системы "волокно в дом" с ответвителями 1х128 включительно. Рефлектометр способен:
  • проверять качество подключения оптического разъема;
  • обнаруживать макроизгибы;
  • полностью автоматически производить измерения.

Технические характеристики FOD-7329

Оптический рефлектометр
Центральные длины волн 1310±20 / 1550±20 / 1650±10 нм
Динамический диапазон (SNR=1, 3 мин)  42 / 42 / 38 дБ
Диапазон измерения расстояний от 250 м до 240 км
Ширина зондирующего импульса 5, 10, 30, 100, 300 нс; 1, 3, 10, 20 мкс
Количество точек данных до 30 000
Расстояние между точками данных 5 см (до 1,5 км), диапазон/30000 (более 1,5 км)
Погрешность измерения расстояния ± (1 + 0,003% x расстояние + расстояние между точками)
Линейность ± 0,05 дБ/дБ
Показатель преломления от 1,4000 до 1,6000 с шагом 0,0001
Мертвая зона по событиям1 0,8 м (максимальное значение)
Мертвая зона по затуханиям 3,5 м (максимальное значение)
PON мертвая зона2 ≤25 м
Формат сохранения данных Telcordia SR-4731
Встроенная память для сохранения результатов измерений SD карта, >1000 трасс
Интерфейсы USB функциональный порт (Mass storage device), Bluetooth
Защита от встречного излучения есть
Контроль встречного излучения3 есть
Порог срабатывания защиты 0,3 мкВт (-35 дБм)
1. Максимальное расстояние между двумя точками, находящихся на уровне 1,5 дБ с двух сторон ниже пикового уровня 45 дБ события, измеренное при импульсе 5 нс.
2. Максимальное расстояние от начала ответвителя 1х16 (13 дБ) до точки, где рефлектограмма достигает уровня, находящегося выше уровня рассеяния на 0,5 дБ. Длительность импульса 100 нс, высокое разрешение,время накопления 60 секунд. Типичное значение.
3. Обнаружение и сигнализация наличия встречного излучения на длинах волн 1490 или 1550 нм.
Источник оптического излучения
Выходная мощность непрерывного излучения

-1 дБм (1310, 1550 или 1650 нм)

Стабильность < ± 0,05 дБ в течение 1 часа после 5 мин прогрева
Внутренняя модуляция 270 Гц, 330 Гц, 1 кГц, 2 кГц, ID волны, непрерывное излучение
Длина волны ID 1310, 1490, 1550, 1650 нм и любые возможные комбинации
Рабочие длины волн 1310±20, 1550±20, 1625±10 нм
Ширина спектра < 5 нм
Измеритель средней мощности
Длина волны калибровки 1310, 1490, 1550, 1625, 1650 нм
Тип фотодиода InGaAs
Измеряемая мощность от +23 до -50 дБ
Точность ±0,25 дб
Разрешение 0,01 дБ
Погрешность ±0,25 дБ
Диапазон обнаружения сигналов тональной частоты и ID от +3 до -35 дБ
Единицы измерения дБ, дБм, Вт
Формат хранения результатов измерения XML
PON измеритель мощности
Длина волны калибровки 1490 /1550 нм
Полоса пропускания 1480-1500 нм / 1540-1560 нм
Измеряемая мощность от +23 до -50 дБ
Разрешение 0,01 дБ
Погрешность ±0,5 дБ при -10 дБм
Единицы измерения дБм или Вт (нВт, мкВт, мВт)
Определитель обрывов волокна
Длина волны 635±10 нм
Выходная мощность излучения >0,8 мВт в волокне 9/125 мкм
Тип излучателя лазер, класс безопасности 1
Режимы модуляция 2 Гц, непрерывный
Общие параметры
Размеры в резиновом кожухе 201 x 130 x 53 мм
Вес 800 г
Питание Li-Ion батарея, блок питания 100-240 В / 50-60 Гц
Время работы в режиме непрерывного сканирования без подзарядки аккумуляторов 10 ч
Рабочая температура от -10 до +50°C

Основные функции FOD-7329

  • Измеритель оптической мощности;
  • Яркий определитель обрывов волокна (визуализатор), длина волны 635 нм;
  • Порт оптического рефлектометра совмещает в себе функции:
    • рефлектометра с детектором живого волокна,
    • источника оптического излучения,
    • PON измерителя мощности;
  • 1310 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны);
  • 1550 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны);
  • 1650 нм - рефлектометр;
  • 1650 нм - фильтр для работы на живом волокне;
  • 1490/1550 нм - PON селективный измеритель мощности;
  • Возможность подключения микроскопа по Bluetooth.

Опции и аксессуары для FOD-7329

Адаптеры OTDR, применяемые с прибором:

  • FOD-5052 - адаптер FC UCI;
  • FOD-5053 - адаптер SC UCI;
  • FOD-5054 - адаптер ST UCI;
  • FOD-5055 - адаптер универсальный UCI;
  • FOD-5056 - адаптер LC UCI.

Адаптеры OPM, применяемые с прибором:

  • FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
  • FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
  • FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
  • FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
  • FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
  • FOD-5065 - адаптер OPM LC для FOD-1208/73XX.

Адаптеры VFL, применяемые с прибором:

  • FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
  • FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.
