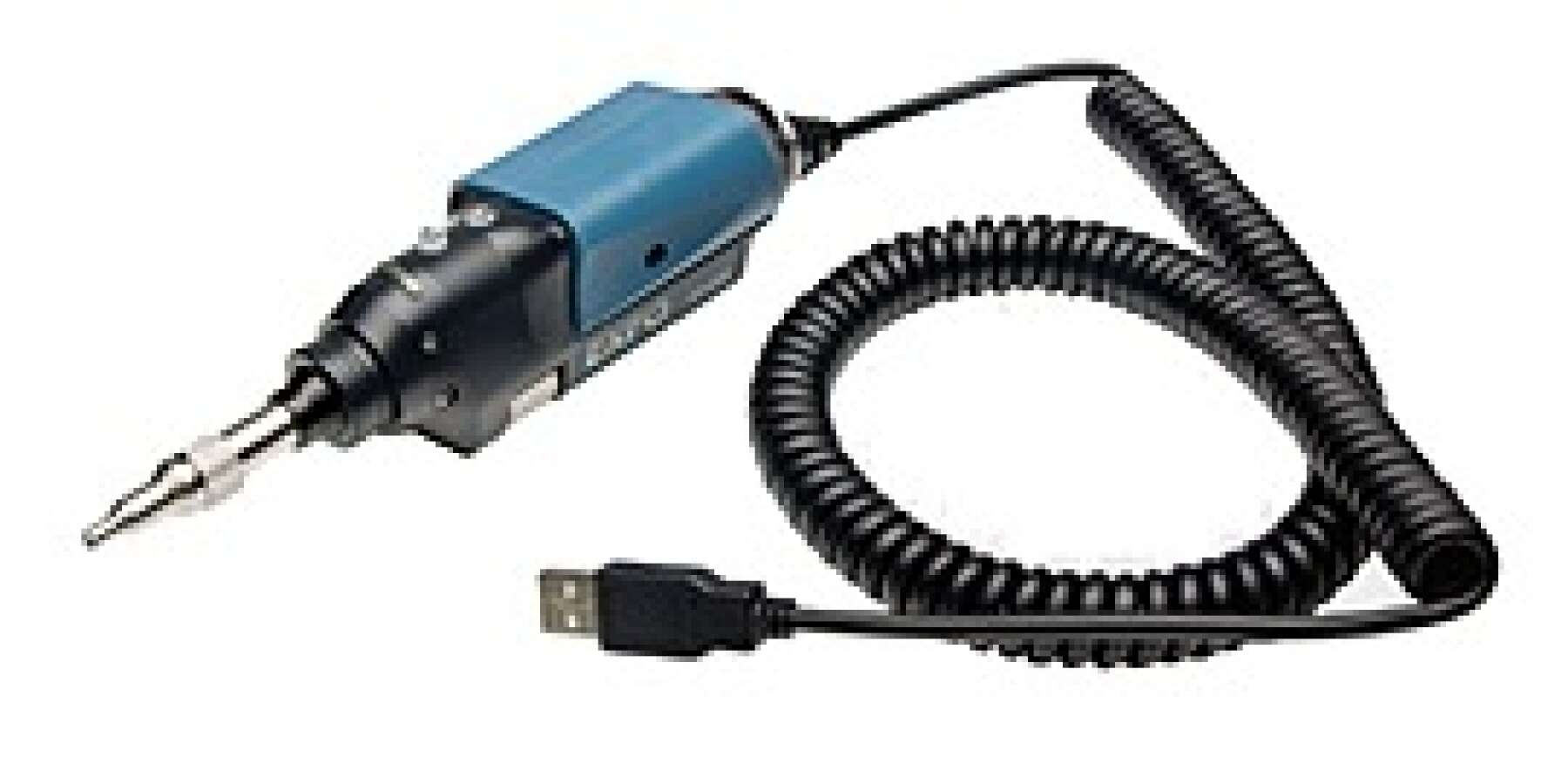

EXFO FIP-410B - цифровой USB видеомикроскоп без экрана (три режима увеличения)

Артикул: FIP-410B-XX

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

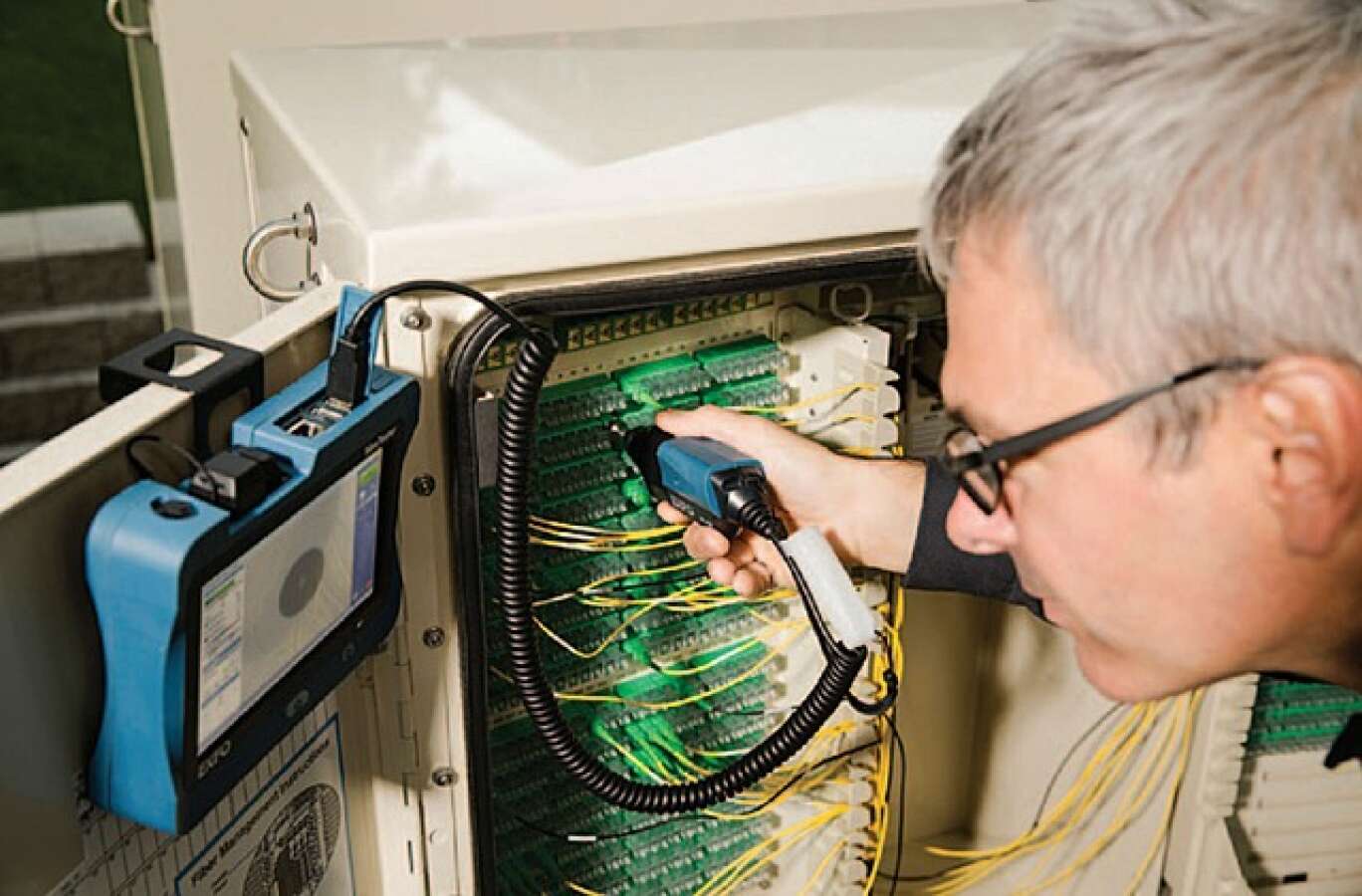

EXFO FIP-410B - видеомикроскоп, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Микроскоп разработан с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели.

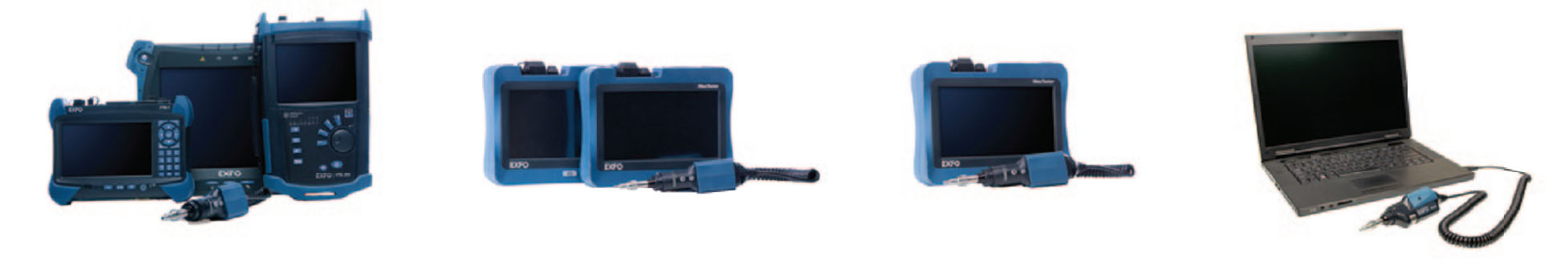

USB видеомикроскопы EXFO FIP-410B, FIP-420B и FIP-430B совместимы с:

  • Оптические рефлектометры EXFO серии MAX-700C
  • Платформы EXFO TK-1v2 и TK-1v2-PRO
  • Платформы EXFO TK-2x и TK-2x-PRO
  • Платформа EXFO TK-500-OCT-BTY
  • Специальным экраном MAX-FIP
  • ПК или ноутбуком (ПО входит в комплект поставки)

Стандартная комплектация микроскопа EXFO FIP-410B:

  1. Микроскоп USB FIP-410B
  2. Насадка универсальная 2.5 мм для коннектора патчкорда FC, SC, ST (FIPT-400-U25M)
  3. Насадка универсальная 2.5 мм для порта патч-панели FC и SC (FIPT-400-FC-SC)
  4. Мягкий чехол (GP-3108)
  5. Программное обеспечение ConnectorMax2
  6. Пластиковый органайзер для насадок (FIPT-BOX)
  7. Защитный колпачок (GP-2175)
  8. Руководство по эксплуатации (электронная копия)
  9. Краткое руководство пользователя



Видеомикроскопы FIP-400B для контроля чистоты коннекторов:
(совметимы с платформами EXFO и ПК)
  FIP-410B FIP-420B FIP-430B
Осмотр разъема Да Да Да
Захват изображения Да Да Да
Три уровня увеличения Да Да Да
5-ти мегапиксельное устройство захвата Да Да Да
Светодиодный индикатор "прошел / не прошел"   Да Да
Автоматическое центрирование волокна   Да Да
Сертификация разъема "прошел / не прошел"   Да Да
Автоматическая фокусировка изображения     Да

EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

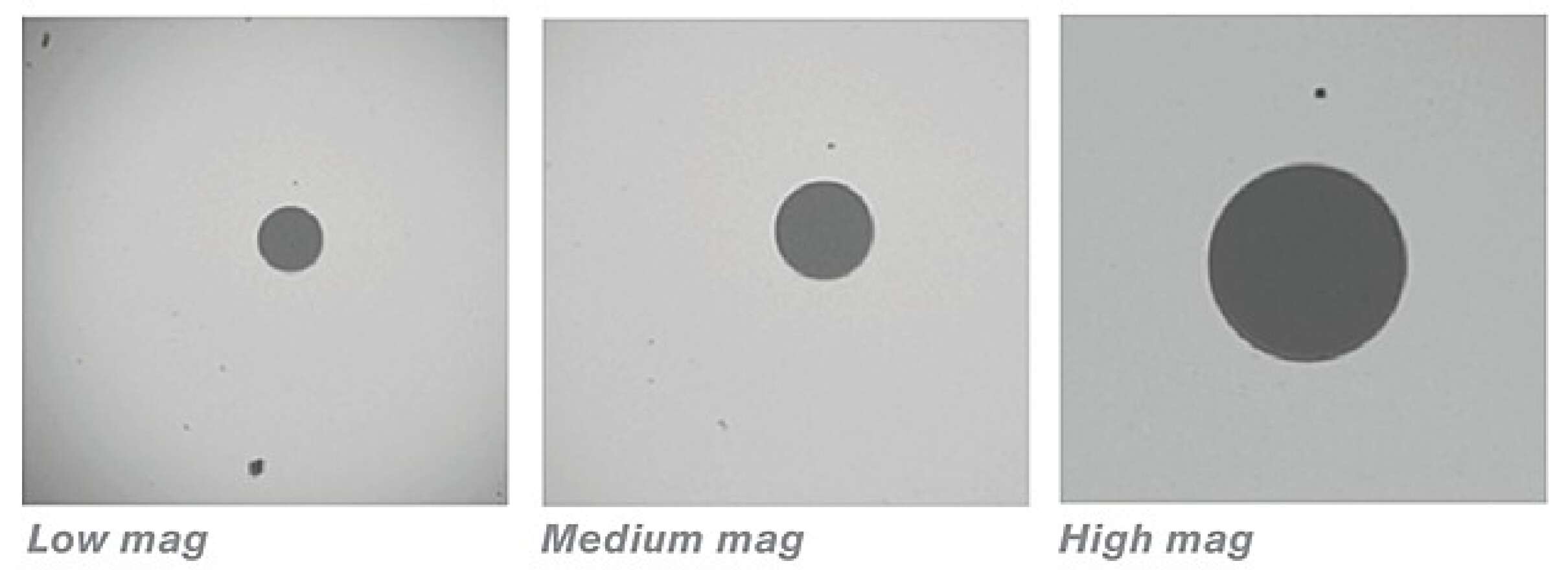

Три сменных увеличения:

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

Технические характеристики EXFO FIP-410B:

Размер (В х Ш х Г) 47 мм х 42 мм х 162 мм
Вес  0,3 кг
Разрешение 0,55 мкм
Камера Пять-мегапиксельная CMOS
Возможность визуального обнаружения  <1 мкм
Поле зрения
304 мкм х 304 мкм
608 мкм х 608 мкм
912 мкм х 912 мкм
Источник света  синий светодиод
Кнопка захвата изображения на всех моделях
Кнопка увеличения на всех моделях
Цифровое увеличение три режима
Разъем  USB 2
Температура
рабочая:   -10 C до 50 C
хранения: -40 C до 70 C


Дополнительные аксессуары для EXFO FIP-400B:

Дисплей для микроскопа FIP-400B (цветной сенсорный 7'') MAX-FIP-XX
Набор адаптеров для патчкордов LC (PC/APC) и портов патч-панели LC (PC/APC):
FIPT-400-LC-SQ
FIPT-400-LC-APC
FIPT-400-U12M
FIPT-400-U12MA
FIPT-400-LC-K
Набор адаптеров для патчкордов LC (PC) и портов патч-панели LC (PC):
FIPT-400-LC-SQ
FIPT-400-U12M
FIPT-400-LC-K-UPC
Набор адаптеров для патчкордов LC (APC) и портов патч-панели LC (APC):
FIPT-400-LC-APC
FIPT-400-U12MA
FIPT-400-LC-K-APC
Адаптер униврсальный для проверки патчкордов LC с ферулой 1.25 мм (UPC) FIPT-400-U12M
Адаптер униврсальный для проверки патчкордов FC/SC/ST с ферулой 2.5 мм (UPC) FIPT-400-U25M
Адаптер для проверки портов патч-панели FC и SC (UPC) FIPT-400-FC-SC
Адаптер для проверки портов патч-панели LC (UPC) FIPT-400-LC-SQ
Адаптер для проверки портов патч-панели ST (UPC) FIPT-400-ST
Адаптер для проверки портов патч-панели E-2000 (UPC) FIPT-400-E2000
Адаптер для проверки патчкордов с ферулой 1.25 мм. (APC) FIPT-400-U12MA
Адаптер для проверки патчкордов с ферулой 2.5 мм. (APC) FIPT-400-U25MA
Адаптер для проверки портов патч-панели FC (APC) FIPT-400-FC-APC
Адаптер для проверки портов патч-панели SC (APC) FIPT-400-SC-APC
Адаптер для проверки портов патч-панели LC (APC) FIPT-400-LC-APC
Адаптер для проверки портов патч-панели E-2000 (APC) FIPT-400-E2000-APC
