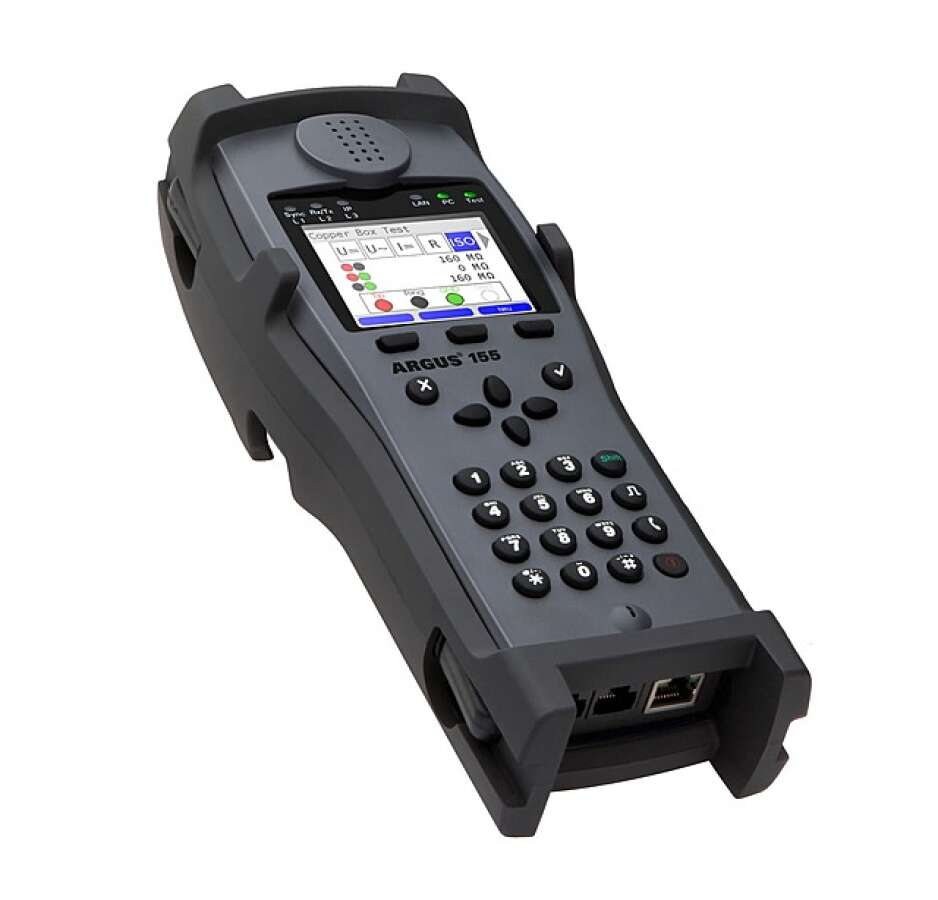

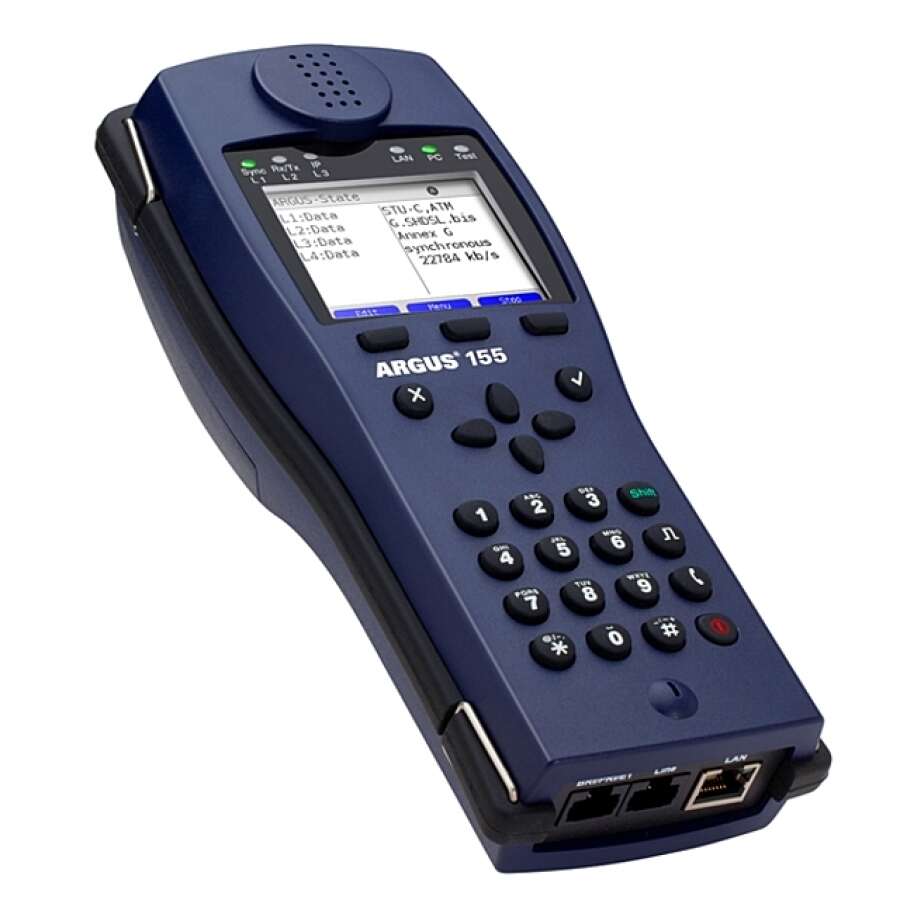

ARGUS 155 - тестер ISDN PRI/TE/NT/Monitor

Артикул: ARG-115662

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
Intec ARGUS-155 - ADSL, VDSL, SHDSL тестер последнего поколения, построенный на очень мощном чипсете, решающим современные задачи любой сложности. Это единственный портативный анализатор, объединивший в одном устройстве тестер VDSL2 (все профили), ADSL (Annex A, B, J, L, M) и SHDSL (2 , 4 и 8 проводной), Ethernet, ISDN PRI/E1, BRI /S/ T/ U и аналоговых телефонных линий (POTS). Некоторые из этих возможностей уже есть в базовой конфигурации или могут быть добавлены опционально.

Благодаря интерфейсу Gigabit Ethernet (GigE), ARGUS 155 достигает скорости загрузки до 200 Мбит/с с HTTP и FTP сервера, которая уже является стандартом для оптоволоконных модемов (ONT) с интерфейсом LAN. Если кабель Ethernet неисправен, прибор сразу обнаружит дефект: короткое замыкание, обрыв, перепутанные пары, полярность и задержки сигнала.

Гибкость оборудования ARGUS позволяет оснастить существующие интерфейсы дополнительными возможностями. Например, SHDSL интерфейс также работает в SHDSL.Bis, а также в опциональных режимах: ATM, TDM или EFM. В базовой конфигурации есть возможность тестировать физические параметры медной линии (сопротивление шлейфа, емкость, постоянный ток) без синхронизации с DSLAM. С помощью дополнительной приставки «Copper Box», к этим тестам может быть добавлено: измерение напряжения, переменного тока, сопротивления изоляции, асимметрии и т.д. Опция рефлектометра (TDR) даст возможность измерить длину линии и локализовать неисправность.

Высокоомный режим позволит подключить прибор и провести измерения на действующей цифровой линии без перерыва связи.

ARGUS 155 способен тестировать качество VoIP, IPTV (опция) и услуги передачи данных поверх xDSL и Ethernet. Благодаря встроенной тестовой трубке, он может имитировать не только терминальное оборудование (телефон, компьютер или STB), но и проверять параметры качества передачи голоса по методике MOS. Вы сможете проверить пригодность линии для IPTV посредством анализа потока, VoD (видео по запросу) теста, сканирования или долгосрочного анализа каналов IPTV. Некоторые из этих тестов IP также могут быть выполнены с использованием нового, более мощного протокола IPv6.

Большой (320 х 240 пикселей) цветной дисплей с интуитивно понятной структурой меню, гарантирует удобство использования прибора. Высокопроизводительный литий- ионный аккумулятор обеспечит длительное время работы в поле.

Выберите тестер с нужным интерфейсом, оснастите его опциями и получите мощнейший анализатор сетей.



Основные возможности Argus 155 с интерфейсом PRI/E1:

Тестирование битовых ошибок в соответствии с G.821
  • HRX (Рypothetical Кeference Сonnection): определение гипотетического эталонного соединения
  • EFS (Error Free Seconds): количество секунд передачи без выявленных ошибок
  • ES (Errored Seconds): количество секунд передачи с выявленными ошибками
  • SES (Severely Errored Seconds): количество секунд передачи в которых ошибки превышают 10-3. В секунду передается 64 000 бит.
  • US (Unavailable Seconds): количество всех последовательно смежных секунд передачи (минимум 10 с.) в которых BER превышает 10-3
  • AS (Available Seconds): количество всех последовательно смежных секунд передачи (минимум 10 с.) в которых BER менее 10-3
  • DM (Degraded Minutes): количество минут передачи в которых количество битовых ошибок больше или равно 10-6 в минуту. В минуту передается 3 840 000 бит.
  • LOS (Loss of Synchronize): потери синхронизации при количестве ошибок 20% в течении одной секунды. Отображение абсолютного числа потерь синхронизации.
Функция MegaBERT – тестирование BERT доступа E1/PRI для всей полосы частот 2 Mbit/s
Эмуляция оконечного TE (терминального) оборудования
Эмуляция сетевых окончаний (NT)
Мониторинг D-канала
Отображение поддерживаемых сервисов
Тестирование X.31
Тестирование CRC4

Дополнительные интерфейсы для базовых моделей
SHDSL 2 проводный STU-R/C, SHDSL.bis (EFM, ATM)  ARG-015510
SHDSL 4 проводный STU-R/C (требует 2 проводный интерфейс)  ARG-015511
SHDSL 8 проводный STU-R/C (требует 2 и 4 проводный интерфейс ARG-015518
VDSL2 - дополнительный интерфейс ARG-015508
ISDN BRI S/T TE - дополнительный интерфейс  ARG-015215
POTS TE - дополнительный интерфейс  ARG-015516
ISDN BRI S/T TE/NT/Monitor (включая ISDN BRI S/T 128kBERT, X.31)  ARG-015515
ISDN BRI U (2B1Q) - дополнительный интерфейс  ARG-015051
ISDN BRI U (4B3T) - дополнительный интерфейс  ARG-015050



Дополнительные интерфейсы которые можно добавить в базовую модель

ADSL или VDSL

  • Эмуляция модема, режим моста и маршрутизатора
  • Автоматические измерения параметров линии (upstream и downstream):
          - реальная и максимальная скорость передачи данных по ATM
          - выходная мощность
          - затухание в линии
          - относительная пропускная способность
          - запас помехозащищенности
  • Статистика ячеек ATM и битовых ошибок (upstream/downstream):
          - CRC (проверка избыточности циклической суммы),
          - FEC (исправление ошибок), HEC (Ошибка контрольной суммы заголовка)
  • Гистограмма соотношения бит/тональный сигнал и SNR/тон в канале связи
  • Результат в виде Pass/Fail в соответствии с настроенными порогами QoS
  • Графическое представление потерь синхронизации и счетчика ошибок в течение заданного времени с помощью ПО WINanalyse (опция)
  • Стандарты: ANSI T1.413, ITU-T G.992.1 (ADSL: A,B), ITU-T G.992.2 (G-Lite: A),    ITU-T G.992.3 (ADSL2: A, M, B, J), ITU-T G.992.5 (ADSL2+: Annex A, M и B, J). ITU-T G.993.2 (VDSL2) Profile: 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a. ITU-T G.998.4
SHDSL
(2/4 или 8-ми проводная линия)
  • Эмуляция модема или станции (DSLAM): STU-R, STU-C в режиме ATM
  • Работа ATM устройств DSLAM-SDSL / G.SHDSL
  • Поддержка всех функций ATM (опция) и IP (опция)
  • Работа в режиме моста и маршрутизатора в режиме ATM
  • Измерение напряжения
  • Автоматическое измерение и отображение параметров одной или обеих линий: скорость, SNR, затухание, мощность передатчика, затухание
  • Счетчики ошибок: CRC, ES, SES, LOSWS, UAS
  • Стандарты: ITU-T G.991.2 (G.SHDSL: Annex A, B), (G.SHDSL.bis: Annex F, G) ETSI 101524 V1.2.1 (SDSL), ETSI 101524 V1.2.2 (SDSL.bis), ITU-T G.994.1
ISDN BRI S/T
(Код: ARG-015515)
  • Работа в качестве TE, выделенная линия (режим ведомого)
  • Автоматическое определение конфигурации доступа и протокола: точка-точка или точка-многоточка; DSS1; Cornet-T / N / NQ, QSIG, VN.
  • Отображение уровней 1,2,3 и статуса B-канала
  • Определение доступных сервисов ISDN
  • Определение сервисов для DSS1: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR, CCBS, CCNR, AOC-D/E, ECT, 3PTY, DDI, SUB, MSN, MCID, CUG, CW, HOLD, TP, CD, UUS.
  • Тестирование X.31 (D) и BERT тестирование в соответствии с G.821
  • Имитация терминального оборудования для различных сервисов ISDN
  • Тестирование выделенных линий ISDN (телефонные функции и BERT, B-канал, BERT в D-канале)
U-интерфейс
  • Линейная кодировка: 4B3T или 2B1Q, RJ-45
  • Тестирование в режиме терминального оборудованияTE
  • Тестирование в режиме выделенной линии по U-интерфейсу
  • Измерение напряжения в U-интерфейсе
  • Стрессовое испытание (до 1200 мВт, включая измерение напряжения и тока)
  • Тестирование телефонной линии в высокоимпедансном режиме
  •



Интерфейс Ethernet (во всех моделях):

  • Ethernet интерфейс (10/100 Base-T) с автосогласованием
  • Эмуляция терминального устройства



Программное обеспечение WINplus (online)

  • Конфигурирование тестера Argus через ПК
  • Графическое и табличное отображение результатов тестирования
  • Подготовка и печать отчетов о тестировании ISDN, xDSL, VoIP,IPTV и т.д.​

Программное обеспечение WINanalyse (опция)

  • Все возможности ПО WINPlus
  • Длительный мониторинг xDSL соединений и захват ошибок
  • Длительный мониторинг IPTV
  • Результаты в виде диаграмм для облегчения оценки отношения сигнал/шум, ошибок, потери синхронизации
  • Полный анализ D-канала с созданем отчета в реальном времени (DSS1, X.25 и др.)
  • Мониторинг D-канала в реальном времени, декодирование DSS1 и X.25

VoIP анализ (опция)

  • эмуляция VoIP телефона, SIP лог
  • поддержка кодеков G.711, G.726 и iLBC, джиттер, все параметры соединения, детализированная статистика VoIP
  • измерения основных параметров соединения - MOS, QoS, статистика RTP/RTCP
  • оценка качества VoIP речи непосредственно на ADSL: MOS CQE (ITU-T P.800), основанные на моделе Е (ITU-T G.107)

Эмуляция VoIP телефона (опция)

  • Собственная акустика
  • Симуляция входящих и исходящих SIP-вызовов
  • Отображение результатов симуляции: STUN-сервер, входящий и исходящий вызов, отображение процесса вызова, имя и IP-адрес удаленной станции, продолжительность вызова, задержка, джиттер и потеря пакетов.
  • Статистика VoIP, статус SIP

IPTV анализ (опция)

  • Эмуляция телевизионной приставки (STB)
  • MDI (Media Delivery Index) анализ, тестирование по RFC 4445
  • Оценка параметров качества (QoE) по заданным критериям
  • Поддержка активного и пассивного режима тестирования

PESQ - анализ качества речи (опция)

Тестирование качества речи VoIP, ISDN и POTS телефонии в соответствии с ITU-T P.862
(Perceptual Evaluation of Speech Quality)

TDR - рефлектометр (опция)

Измерение длины линии, расстояния до обрыва, короткого замыкания, некачественного соединения. Дальность действия до 6000м.

Active Probe (опция)

пробник для высокоомного подключения (опция): Импеданс: 12.4 кОм || 5пФ; диапазон: 3кГц - 30МГц (-3 дБ)

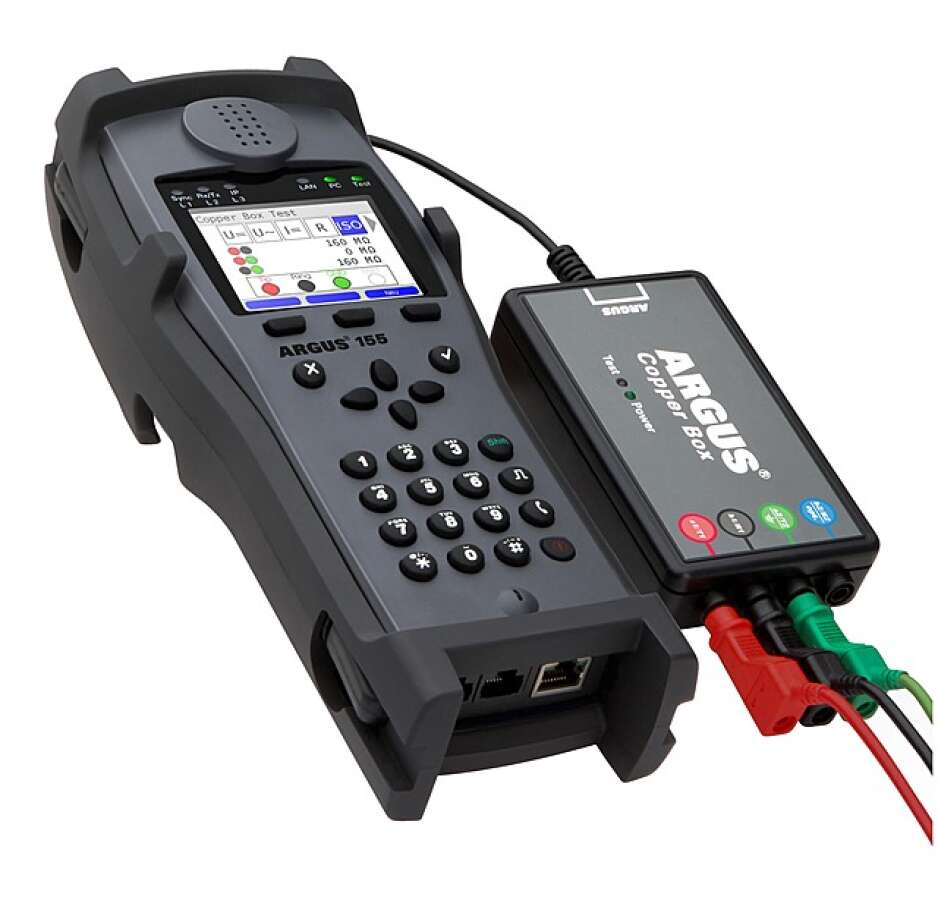

Приставка для тестирования медного кабеля (опция):

Постоянный ток - 0,1 мА - 99.9 мА
Постоянное напряжение - 0,01 - 220 B
Переменное напряжение - 0,01 - 210 B
Сопротивление шлейфа - 0,1 Ом - 20 МОм
Сопротивление изоляции - 0,1 кОм - 1 ГОм
Емкость - 0,01 нФ - 8 мкФ
Симметрия (при 1 Мгц) - 0 - 65 дБ
Переходные влияния на ближнем конце (NEXT) - 0 - 60 дБ

Общие характеристики ARGUS 155:

Интерфейсы
RJ-45 (BRI/PRI/E1) для BRI and PRI
RJ-45 (Line) for xDSL, POTS, U-интерфейс и тест меди
Ethernet 10/100/1000 Base-T
Ethernet 10/100 Base-T
USB-A jack, USB Host интерфейс
USB-B jack, USB Client интерфейс
Разъем для гарнитуры (2,5 мм)
Габариты и вес
Высота: 235 мм.
Ширина: 97 мм.
Глубина: 65 мм.
Вес: около 810 г. с батареей
Питание
Литий-ионный аккумулятор 7.2 В
Блок питания ARGUS 12 В / 1.5 А
Клавиатура 25 кнопок
Экран Цветной LCD экран с подсветкой 320x240 пикселей
Температурный режим
Температура заряда батарей: 0 °C до 40 °C
Температура работы от батарей: -10 °C до +50 °C
Температура работы от источника питания
или автомобильного адаптера): 0 °C до +40 °C
Температура хранения: -20 °C до +60 °C
Влажность: до 95 % без конденсата
Соответствие
Соответствует Директиве ЕС 2004/108/EC, а также
2009/C197/03.



Поддерживаемые стандарты:

ADSL
ITU-T G.992.1, Annex A (ADSL)
ITU-T G.992.2, Annex A (G.lite)
ITU-T G.992.3, Annex A (ADSL2)
ITU-T G.992.5, Annex A (ADSL2+)
ITU-T G.992.1, Annex B (ADSL)
ITU-T G.992.3, Annex B (ADSL2)
ITU-T G.992.5, Annex B (ADSL2+)
ITU-T G.992.3, Annex J (ADSL2)
ITU-T G.992.5, Annex J (ADSL2+)
ITU-T G.992.3, Annex L
(RE-ADSL2 over POTS)
ITU-T G.992.3, Annex L
(RE-Narrow PSD ADSL2 over POTS)
ITU-T G.992.3, Annex M (ADSL2)
ITU-T G.992.5, Annex M (ADSL2+)
ANSI T1.413
ETSI TS 101 388 Annex C
VDSL
ITU-T G.993.2 (VDSL2)
Profile: 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a
ITU-T G.998.4 (G.INP, Retransmission)
SHDSL
ITU-T G.991.2, Annex A (G.SHDSL)
ITU-T G.991.2, Annex B (G.SHDSL)
ITU-T G.991.2, Annex F (G.SHDSL.bis)
ITU-T G.991.2, Annex G (G.SHDSL.bis)
ETSI TS 101 524 V 1.2.1 (ETSI SDSL)
ETSI TS 101 524 V 1.2.2 (E.SDSL.bis)
IEEE 802.3.ah (EFM)
ITU-T G.994.1 (G.hs)
ISDN BRI / PRI (BRI/PRI/E1)
ITU-T I.430
ITU-T I.431
ITU-T G.821
ITU-T X.31
ISDN U-интерфейс ANSI T1.601
Ethernet (LAN или 1000 BT)
IEEE 802.3
- 10 Base-T
- 100 Base-T
- 1000 Base-T
Автосогласование
Auto-MDI(X)
Защита по напряжению
Постоянное напряжение (DC voltage): 200В (xDSL)
Постоянное напряжение (DC voltage): 130В (POTS)
Постоянное напряжение (DC voltage): 145В (U-интерфейса)


Приминение ARGUS 155

Стандартные интерфейсы

(зависят от модели прибора)

ADSL2/2+
VDSL2
SHDSL/SHDSL.bis
Ethernet 10/100/1000 Base-T
ISDN PRI/E1 package (вкл. MegaBERT)

Опциональные интерфейсы

(добавляются к основному)

ADSL2/2+ Annex A
ADSL2/2+ Annex B
ADSL2/2+ Annex J
ADSL2/2+ Annex L
ADSL2/2+ Annex M
VDSL2
SHDSL 2 wire
SHDSL 4 wire
SHDSL 6 wire
SHDSL-8-Draht
SHDSL/SHDSL.bis
ISDN BRI U TE/LL
ISDN BRI S/T TE/LL
ISDN BRI S/T NT/monitor
ISDN PRI TE/NT
ISDN PRI LL/E1
ISDN PRI monitor
POTS TE
POTS monitor

Стандартные возможности

(Зависят от базовой модели)

Эмуляция модема
VDSL2 Vectoring*
G.INP (Retransmission)*
Измерение постоянного напряжения (DC)
Измерения сопротивления цепи (RC)
Расчет длины линии
Line Scope (в реальном времени)
Режим моста
Режим маршрутизатора
Тестирование ATM
Тестирование IP
HTTP загрузка
FTP отправка/загрузка
FTP сервер
Высокоскоростная HTTP загрузка
Тестирование Ethernet кабеля
SHDSL Loop
IPv6
Update Tool
WINplus

Опциональные возможности

(добавляются к основным)

Тестирование IPTV
Тестирование видео по запросу (VoD)
Эмуляция TV приставки (STB)
Тестирование VoIP (вкл. MOS)
VoIP телефон
Оценка качества речи (PESQ)
Рефлектометр (TDR)
Active Probe II (переключает симметричный/асимметричный режимы на "живой" линии)
Copper Box (расширенное тестирование медных линий)
xDSL online trace
IPTV online trace
WINanalyse (ПО для создания отчетов)



Интерфейсы тестера xDSL ARGUS 155:

Необходимые интерфейсы нужно выбрать при заказе прибора. Тестовые шнуры в кмплекте.

ADSL Annex A+L+M дополнительный интерфейс  ARG-015505
ADSL Annex B+J дополнительный интерфейс ARG-015506
ADSL Annex A+L+M (разширение) дополнительный интерфейс ARG-015545
ADSL Annex B+J (разширение) дополнительный интерфейс ARG-015546
ISDN BRI U (4B3T) дополнительный интерфейс ARG-015050
ISDN BRI U (2B1Q) дополнительный интерфейс ARG-015051
ISDN BRI S/T TE/NT/Monitor (ISDN BRI S/T 128k BERT, X.31) доп. интерфейс ARG-015515
ISDN PRI TE/NT/Monitor (вкл. MegaBERT) дополнительный интерфейс ARG-015520
POTS TE дополнительный интерфейс ARG-015516
SHDSL 2 проводный STU-R/C, SHDSL.bis (EFM, ATM) доп. интерфейс ARG-015510
SHDSL 4 проводный STU-R/C (требует 2 проводной) доп. интерфейс ARG-015511
SHDSL 8 проводный STU-R/C (требует 2 и 4 проводной) доп. интерфейс ARG-015518
VDSL2 дополнительный интерфейс ARG-015508



Дополнительные функции:

IP+Download package (только для ISDN PRI basic package) ARG-015523
IPTV (включая Online trace)  ARG-015537
IPTV расширенная (включая Online trace, Video on Demand, WINanalyse)  ARG-015539
PESQ (VoIP, ISDN and POTS) ARG-015525
VoIP test, TE симуляция включая MOS ARG-015530
Рефлектометр (TDR) ARG-015052
Дополнительное ПО ARGUS WINanalyse online (только ключ) ARG-015062
Дополнительное ПО ARGUS WINanalyse (включая CD) ARG-015042



Аксессуары:

Автомобильная зарядка для ARGUS, type 2 (для ARGUS серии 15x) ARG-000057
Защитный резиновый чехол (для новых ARGUS серии 15x) ARG-001014
Кабель ISDN PRI (4x4 mm штекер "банан") ARG-000018
Кабель SHDSL 8-ми проводный (8x4 mm штекер "банан") ARG-000077
Приставка для измерений на медных линиях (физические параметры) ARG-015095
Пробник Active Probe II (с высоким сопротивлением для Line Scope) ARG-015091
Ремень для переноски ARGUS (для ARGUS 1xx) ARG-000006
Сертификат калибровки на ARGUS 155 (европейский) ARG-090050

Скачать инструкцию
Инструкция Инструкция
Дополнительные материалы
Дополнительный материал
