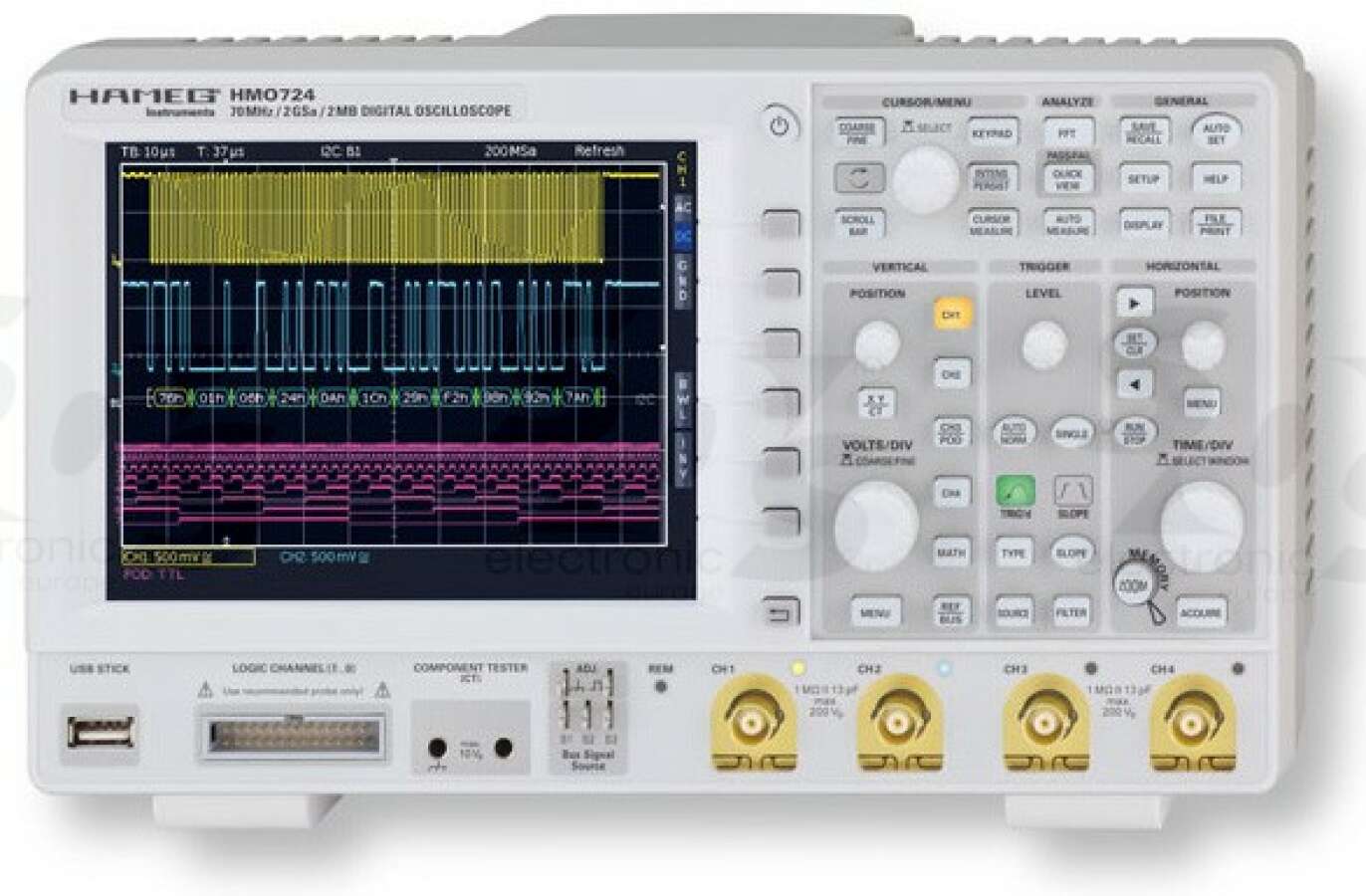

Rohde&Schwarz HMO724 - 4-х канальный цифровой осциллограф, 70 МГц

Артикул: RS-H-HMO724

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HMO724  цифровые осциллографы предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.



Особенности:

  • Частота дискретизации в реальном масштабе времени 2 млрд отсчетов/с, параллельный АЦП с низким уровнем шума;
  • Память на 2 млн отсчетов, масштабирование до 50 000:1;
  • Функции режима смешанных сигналов в стандартной комплектации прибора (требуется логический пробник HO3508);

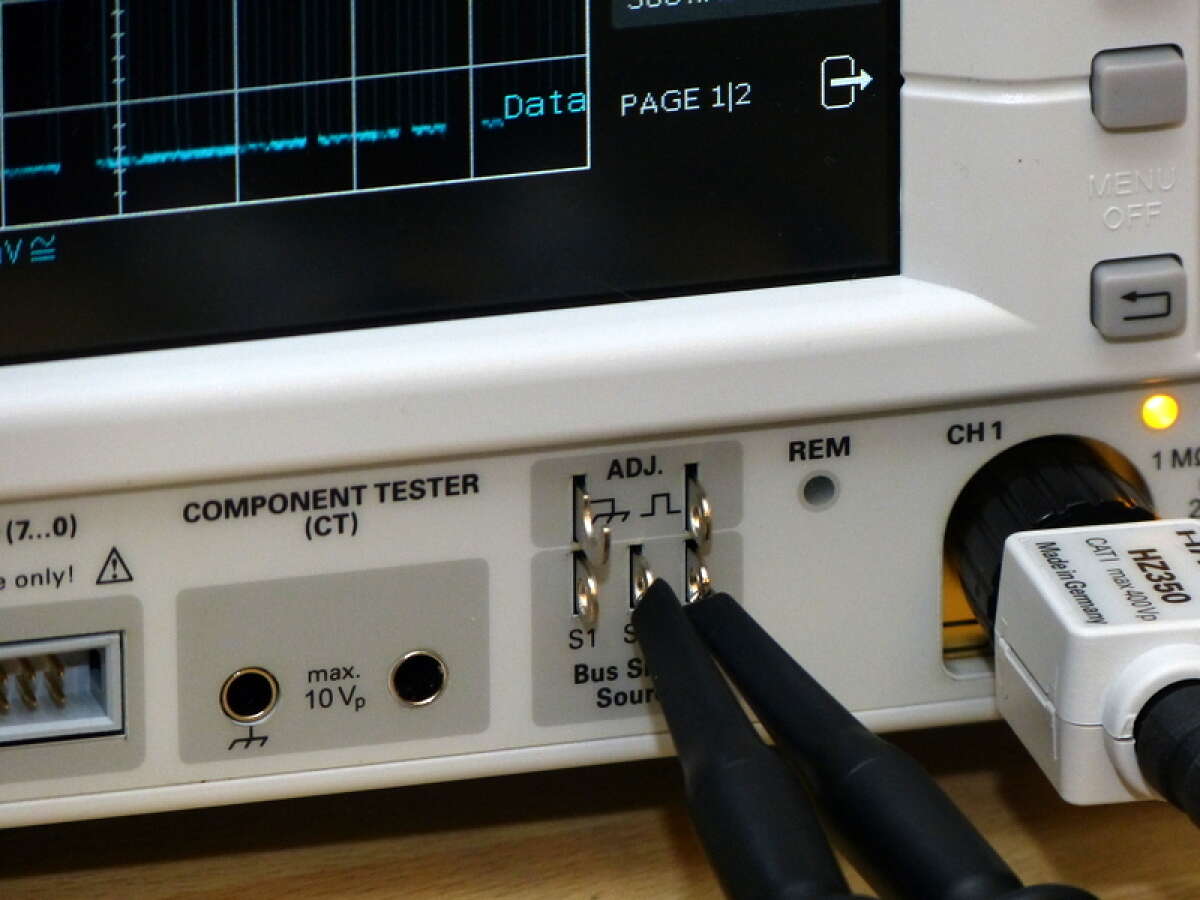

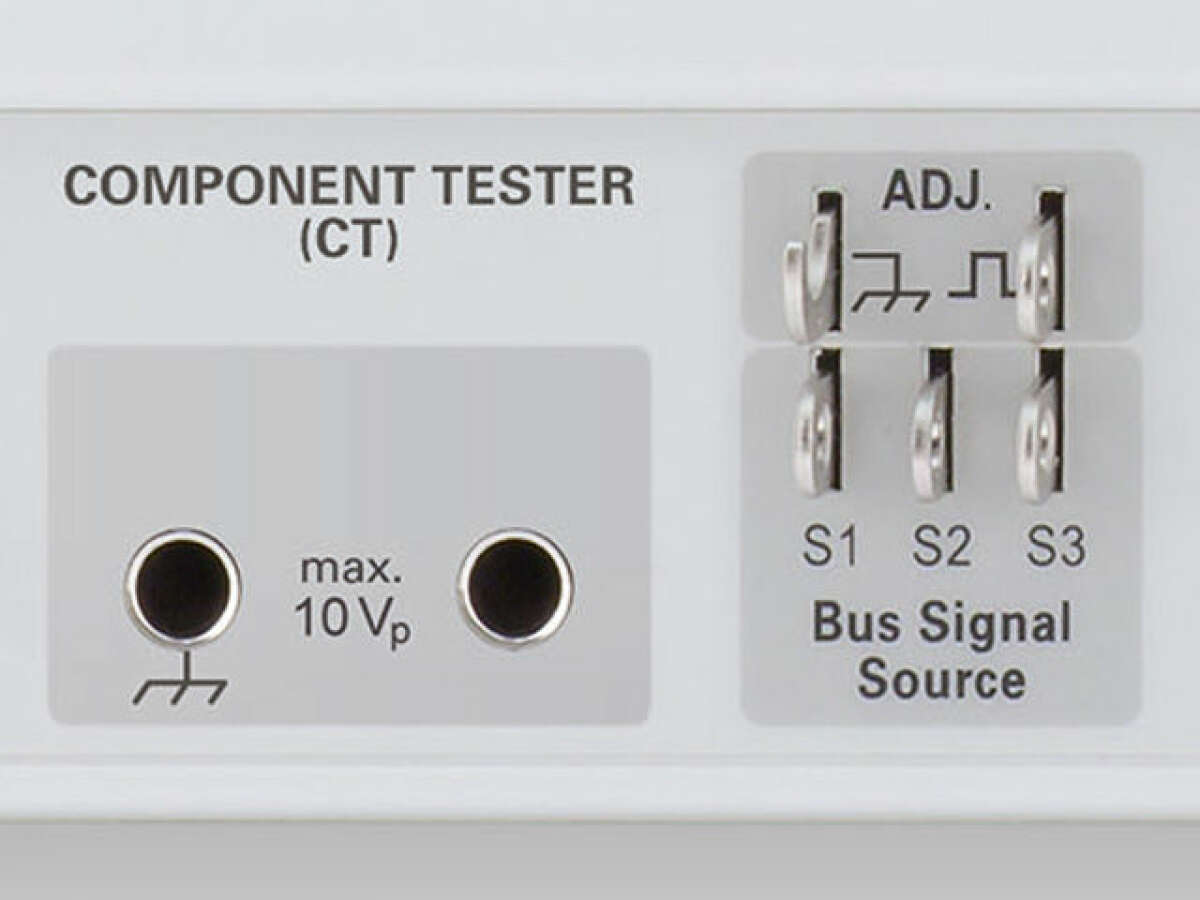

  • Встроенный тестер компонентов для проверки конденсаторов, катушек индуктивности и полупроводниковых устройств;
  • Минимальная чувствительность по вертикали: 1 мВ/дел.;
  • Режимы запуска: по фронту (A/B), по ширине импульса, по видеосигналу, логический, последовательные шины (опционально);
  • Синхронизация и аппаратно-ускоренное декодирование последовательных шин, включая перечисленные опции:
  • 2 C+SPI+RS-232/UART (HOO10/HOO11), CAN+LIN (HOO12)
  • 28 автоматически измеряемых параметров + статистика, редактор формул, относительные курсорные измерения;
  • 6-разрядный аппаратный частотомер;
  • БПФ (до 64 тыс. точек) (дБмВт, дБВ, В (СКЗ));
  • Контроль по критерию «годен/не годен» на основе масок;
  • Автоматический поиск событий, определяемых пользователем;
  • Дисплей: 12 делений по оси X, 20 делений по оси Y (вирт. экран) ;

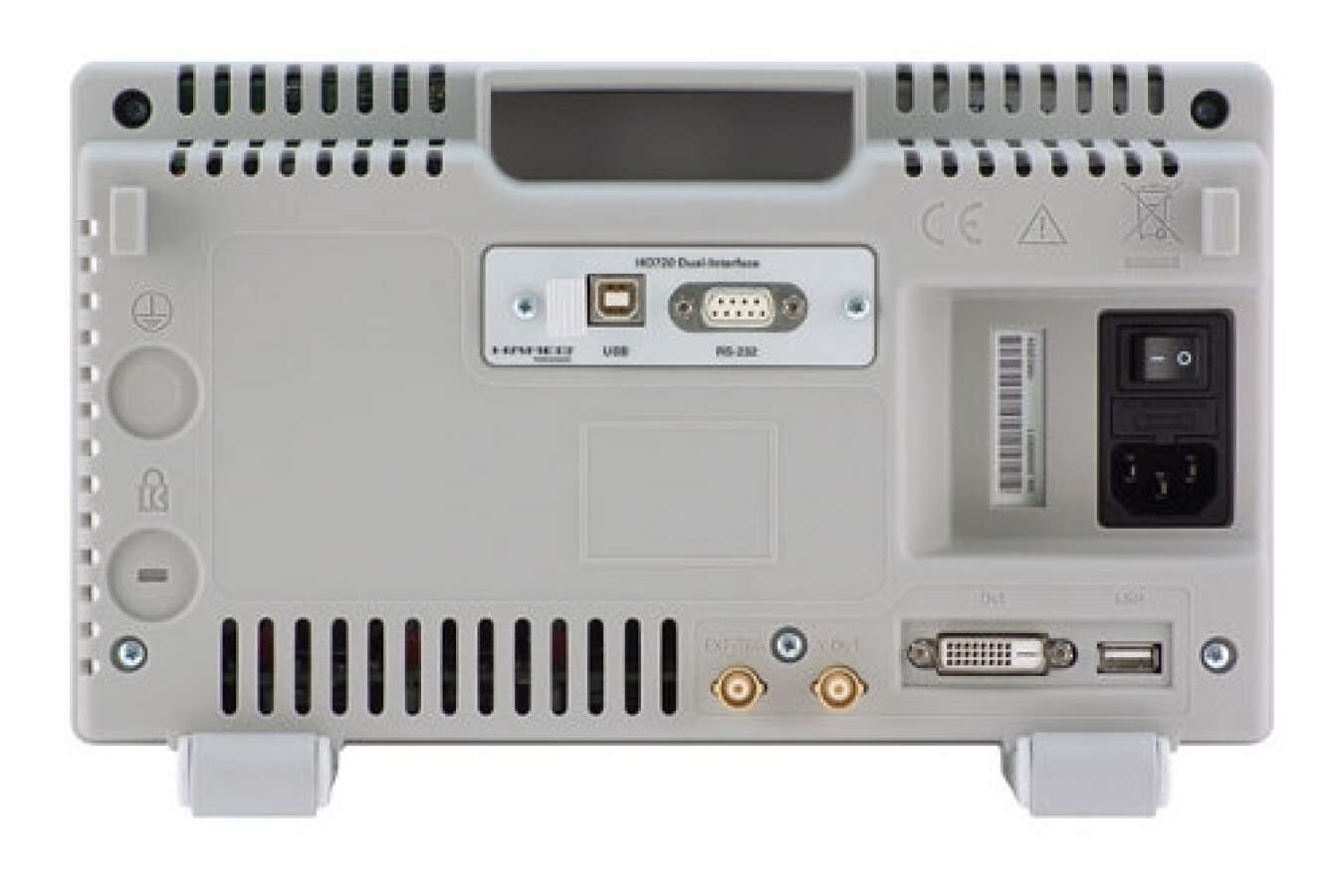

  • 2 порта USB для запоминающих устройств, сдвоенный интерфейс RS-232/USB для дистанционного управления.

Комплект поставки:

  • Прибор;
  • Пассивные пробники для каждого канала;
  • Шнур питания;
  • инструкция по эксплуатации;
  • CD- диск с ПО.

Технические характеристики Rohde&Schwarz HMO724

Параметр Значение
Система вертикального отклонения
Количество аналоговых каналов 4
Количество логических каналов 8 (с пробником HO3508)
Полоса пропускания
(при коэффициенте отклонения ≥ 5 мВ/дел)
70 МГц
Полоса пропускания
(при коэффициенте отклонения ≤ 2 мВ/дел)
20 МГц
Время нарастания переходной характеристики  (расчетное) <5 нс
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 10 В/дел
Импеданс аналоговые каналы 1 МΩ, 14 пФ +/-2 пФ
Импеданс логические каналы 100 кΩ, <4 пФ
Максимальное входное напряжение аналоговых каналов 200 В (DC + пик AC)
Максимальное входное напряжение логических каналов 40 В (DC + пик AC)
Система вертикального отклонения
Диапазон временной развертки от 2 нс/дел до 50 с/дел
Погрешность временной развертки 50 x 10-6
Функция ZOOM до 50000:1
Система сбора данных
Частота дискретизации (аналоговые каналы) 4 х 1 ГВыб/с, 2 х 2 ГВыб/с
Частота дискретизации (логические каналы) 8 х1 ГВыб/с
Глубина памяти 4 х 1 млн.точек, 2 х 2 млн.точек
Разрядность АЦП 8 бит (до 10 бит в режиме HiRes)
Скорость обновления до 2000 осциллограмм/с
Система   синхронизации
Источники синхронизации Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов
Режимы запуска Автоматический, ждущий, однократный
Виды запуска по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
Анализ осциллограмм
Автоматические измерения 28 измерений, разбитых по категориям времени и амплитуды
Статистика Минимальное/максимальное значение, cтандартное отклонение
Курсоры Амплитудные, временные
Математическая обработка Пользовательские выражения, редактор формул
Частотомер 6 разрядов
Тестер компонентов
Параметры тестового сигнала 10 Впик, 10 мАпик, 50 Гц/ 200 Гц
Дисплей
Диагональ 16,5 см (6,5”)
Разрешение 640х480 пикселей (VGA Color TFT)
Цветовая схема 256 цветов
Общие характеристики
Интерфейсы USB-A, DVI-D, (опция) USB/ RS-232/ LAN/ GPIB
Габаритные размеры (ШхВхГ) 285 х 175 х 140 мм
Масса 2,5 кг

Опции и аксессуары Rоhde&Schwarz HMO724

Артикул  Наименование
HOO10 Опция для аналоговых каналов и/или логических каналов, запуск и декодирование для последовательного интерфейса I2C, SPI, UART/RS-232
HOO11 Опция для аналоговых каналов, запуск и декодирование для последовательного интерфейса I2C, SPI, UART/RS-232
HOO12 Запуск и декодирование для интерфейса CAN/LIN
HO730 Интерфейс Ethernet и USB
HO740 Интерфейс IEEE-488 (GPIB)
HO3508 Активный логический пробник на 8 каналов
HZO20 Пробник высокого напряжения 1000:1 (400 МГц, 1000 Вэфф)
HZO30 Активный пробник 1 ГГц (0.9 пФ, 1 МΩ)
HZO40 Активный дифференциальный пробник 200 МГц (10:1, 3.5 пФ, 1 МΩ)
HZO41 Активный дифференциальный пробник 800 МГц (10:1, 1 пФ, 200 кΩ)
HZO50 Токовый пост./перем. пробник 30 А, 0…100 кГц
HZO51 Токовый пост./перем. пробник 100/1,000 А, 0…20 кГц
HZO91  Комплект для монтажа в стойку 19" 4RU
HZO90 Мягкая сумка для переноски
HZ154  Пассивный пробник 1:1 (10МГц), 10:1 (100 МГц)
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо
HZ21 Переходник со штыревого разъема N-типа на гнездо BNC
HZ31 Измерительный кабель, 50 Ом, BNC-угловой BNC-прямой разъем, 1м
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м
HZ34  Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м
