ПЛАНАР ИТ-09T - анализатор сигналов DVB-Т (с поверкой)

Артикул: PLN-IT-09T-P

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

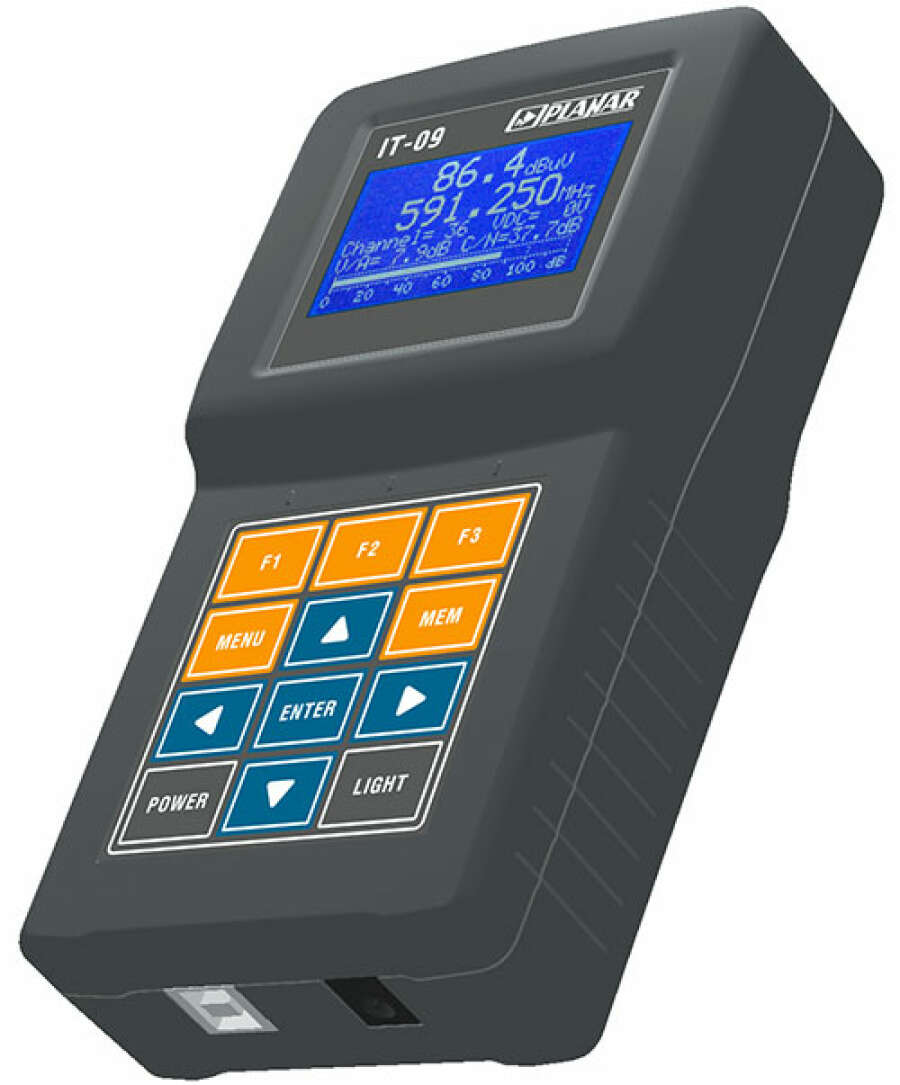

Анализатор сигналов эфирного телевизионного вещания ПЛАНАР ИТ-09Т служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией стандарта DVB-T.

Измеряемые параметры:

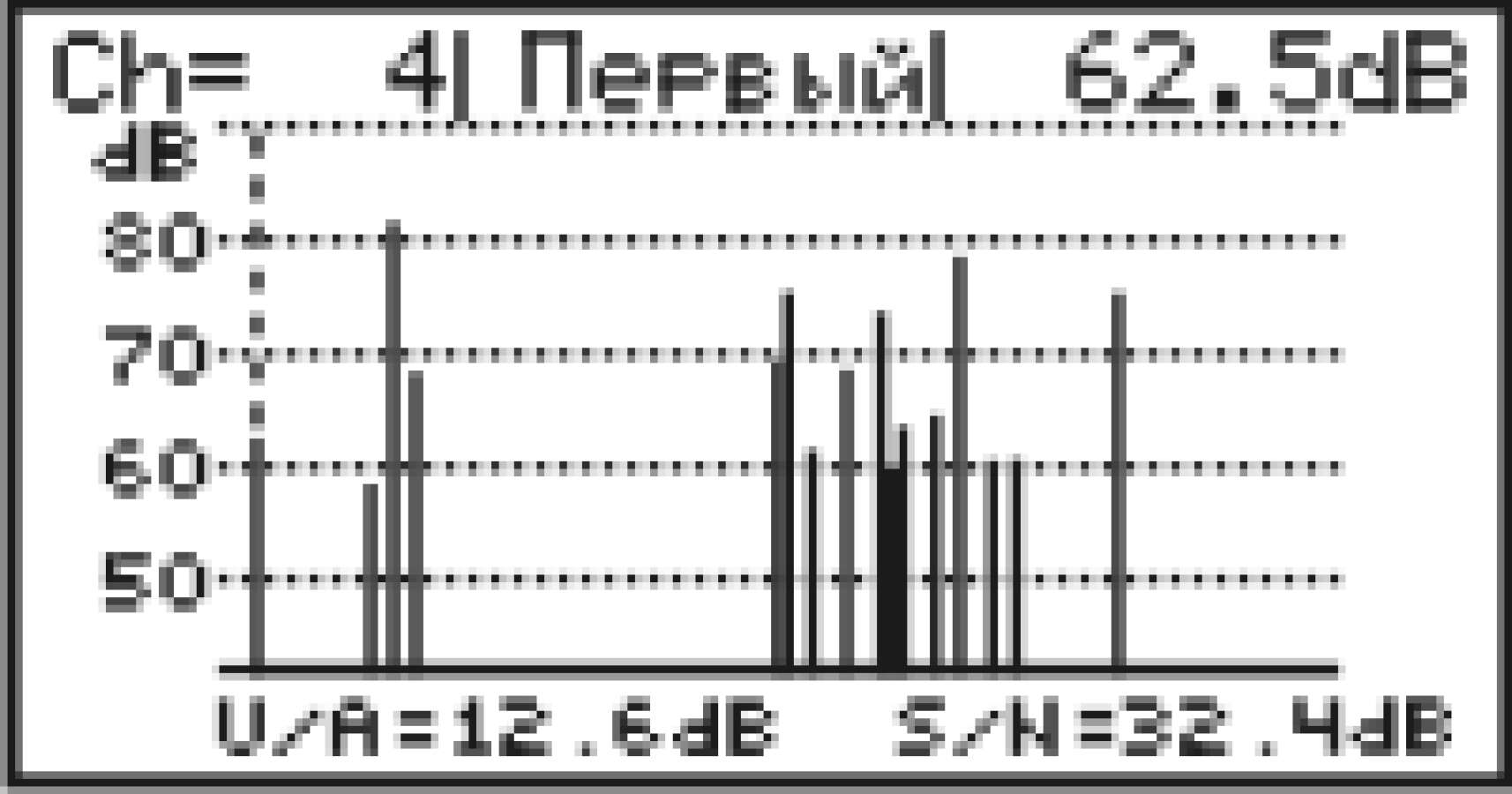

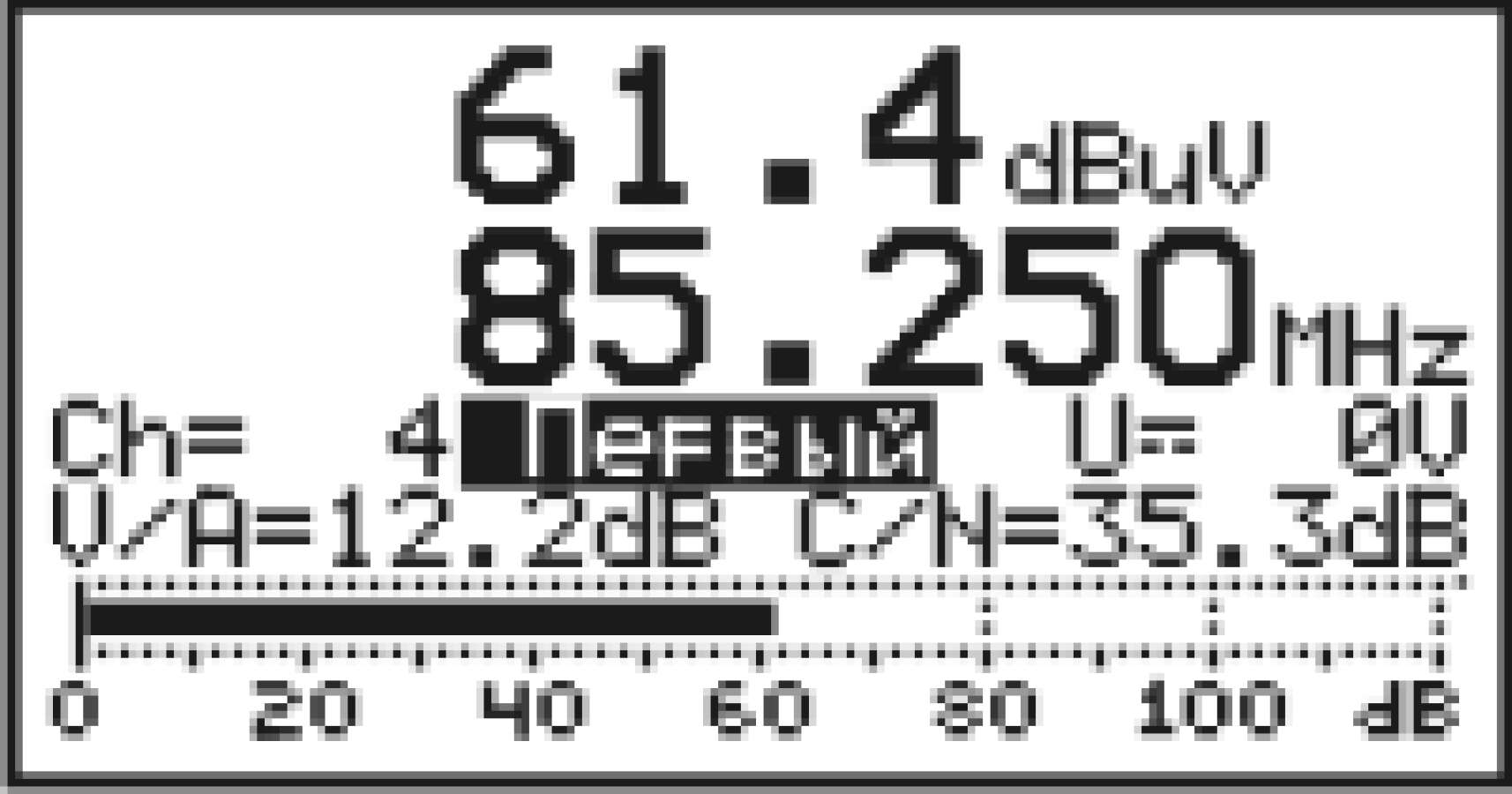

  • для аналоговых каналов:
    • уровень напряжения радиосигналов изображения,
    • разность уровней напряжения радиосигналов изображения и звукового сопровождения,
    • отношение радиосигнала изображения к шуму в полосе частот канала изображения;

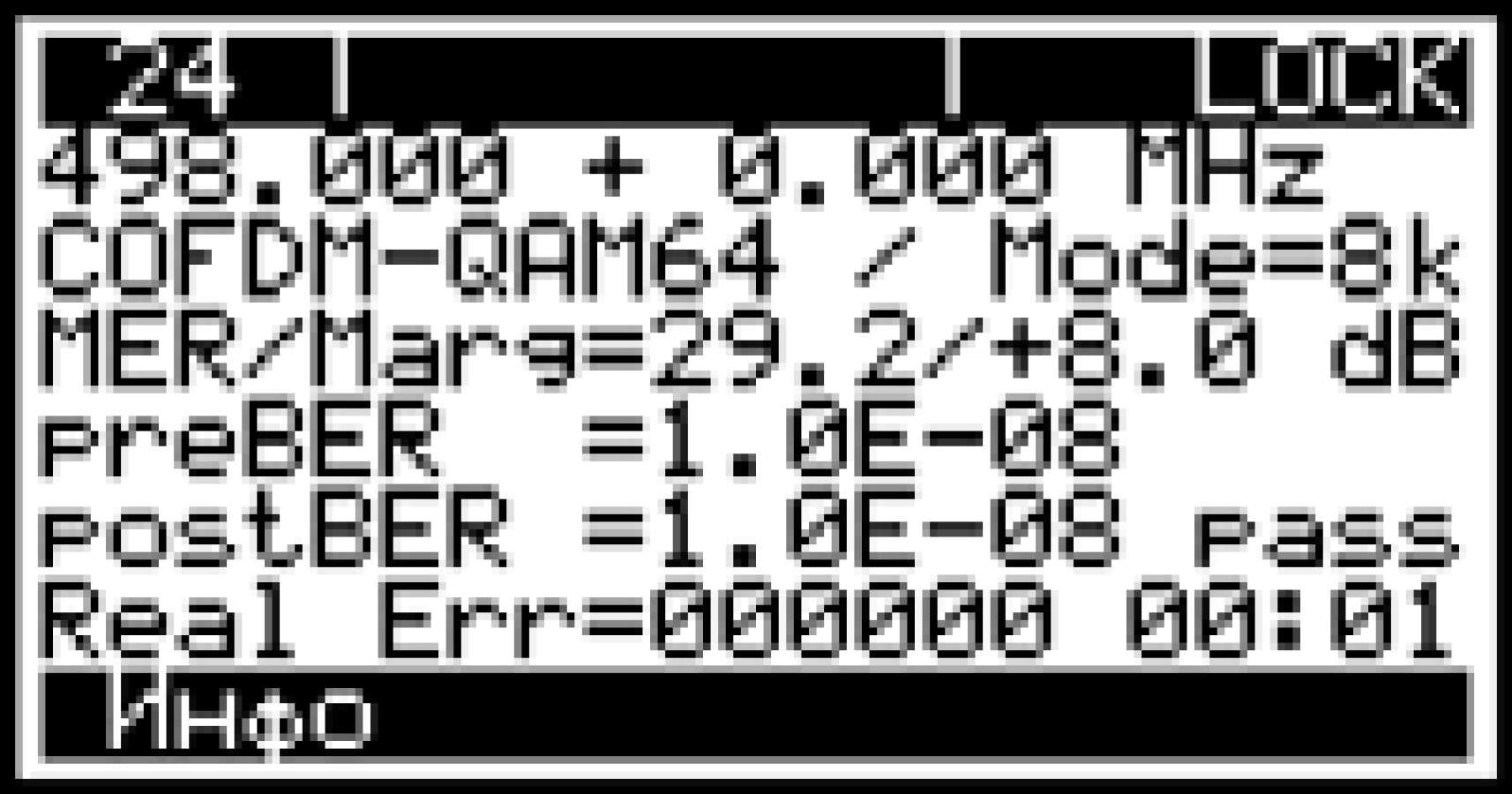

  • для цифровых каналов:
    • мощность канала,
    • отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения;
  • для телевизионных каналов:
    • коэффициент ошибок модуляции цифрового потока MER,
    • частота появления ошибочных битов BER до декодера Витерби,
    • частота появления ошибочных битов BER до декодера Рида-Соломона,
    • счетчик ошибочных пакетов после декодера Рида-Соломона,
    • запас по помехоустойчивости MARGIN,
    • констелляционная диаграмма;
  • измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.

ИТ-09Т можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. В комплекте с антенной Э0139 прибор может работать в режиме измерения напряженности электромагнитного поля.

Особенности ИТ-09Т:

  • малогабаритный, лёгкий прибор;
  • эргономичный корпус с защитным кожухом;

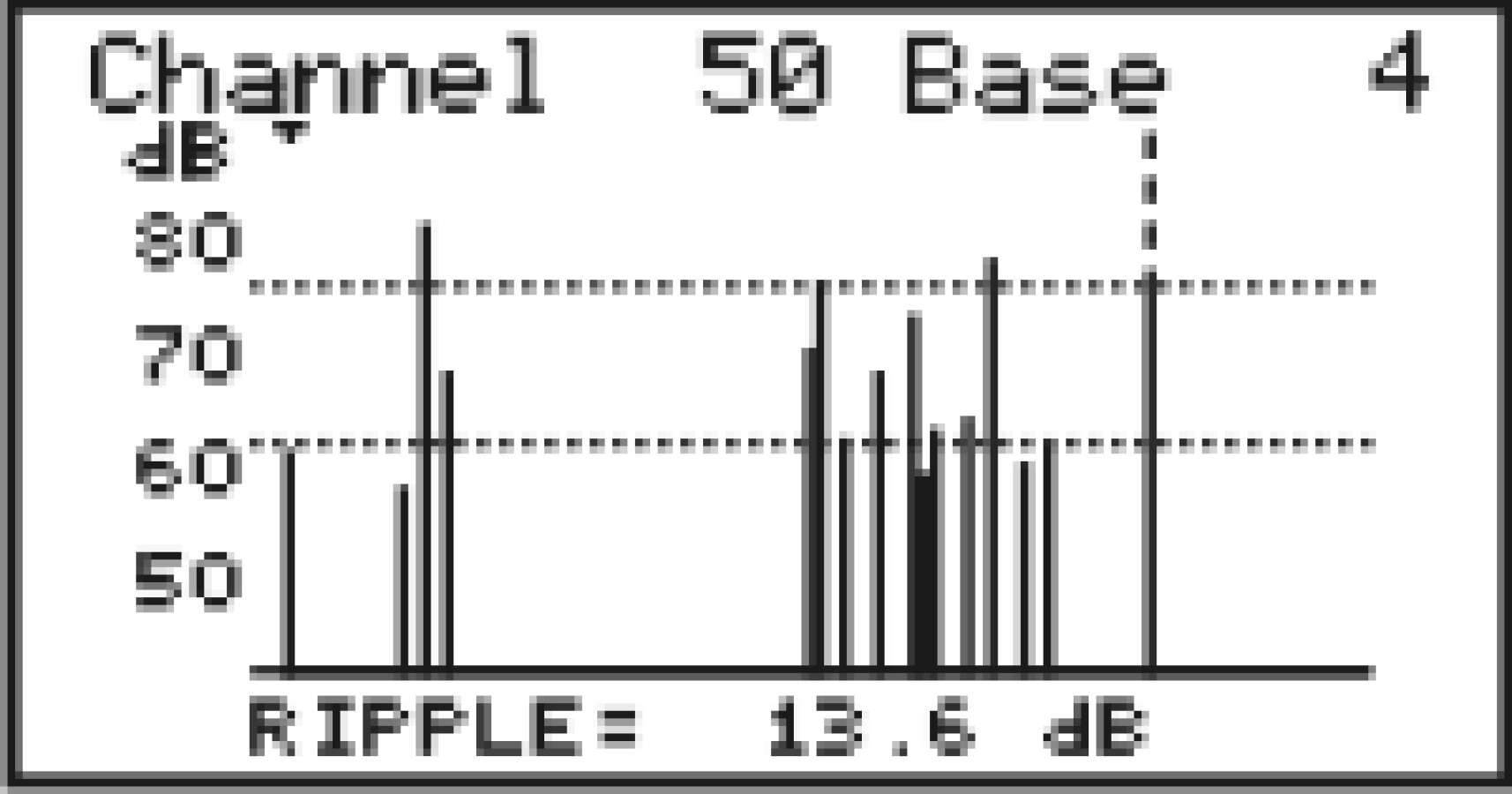

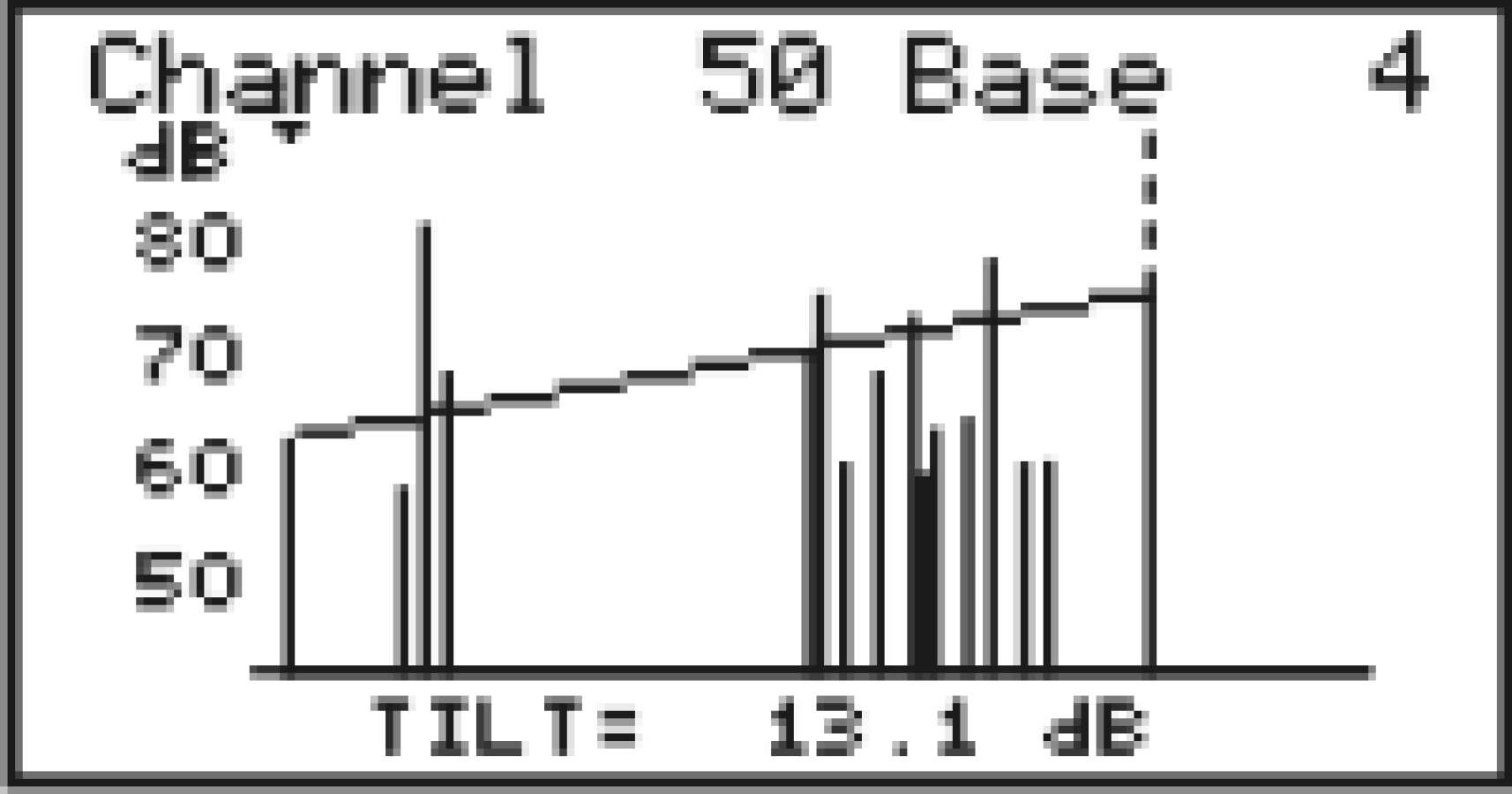

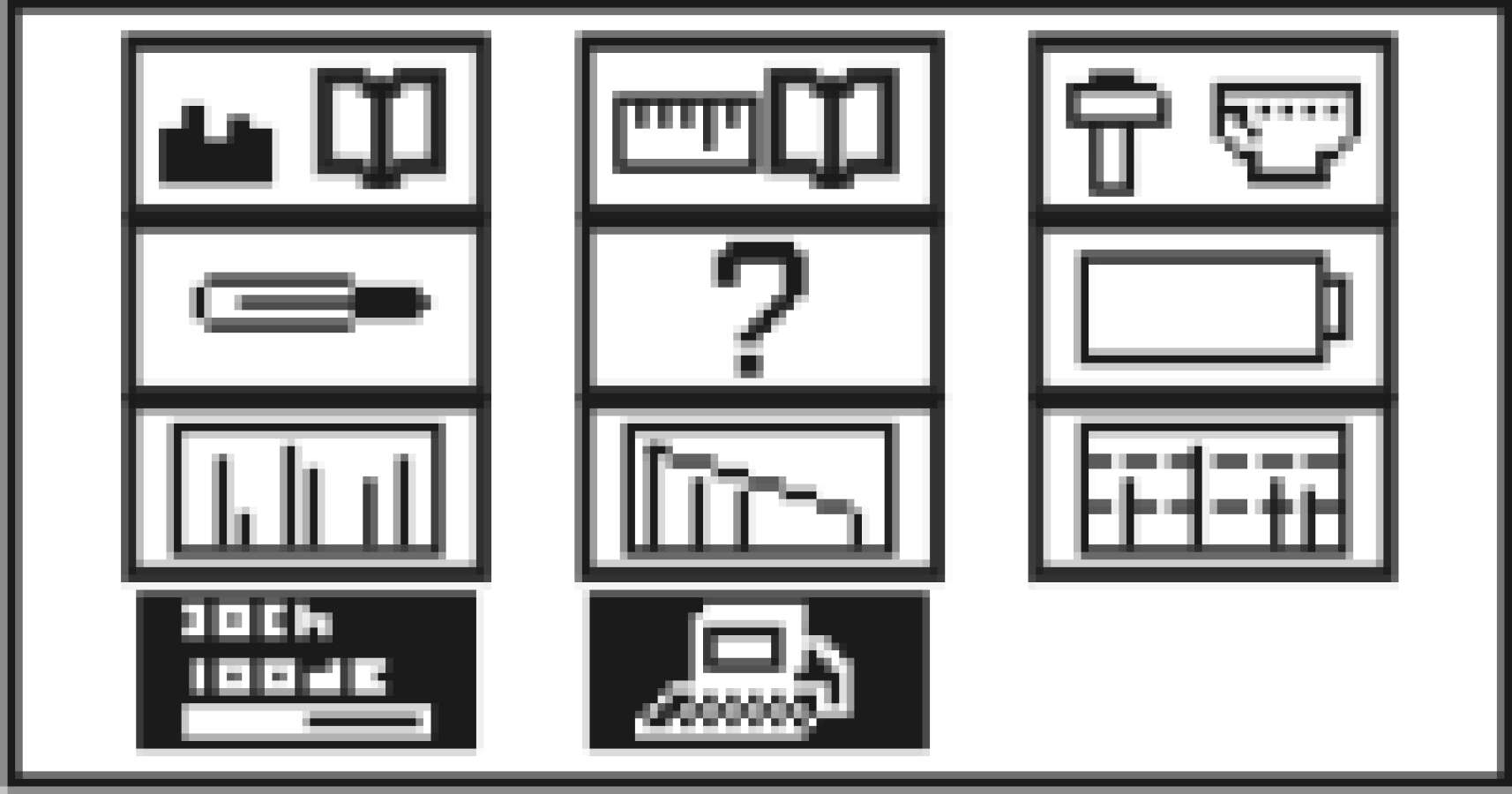

  • индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
  • пленочная клавиатура с тактильным эффектом;
  • работа с персональным компьютером через USB-интерфейс;
  • энергонезависимая записная книжка;
  • работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

Записная книжка может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов.

В комплекте с прибором идет программа для ПК ViewIt.

Возможности программы ViewIt:

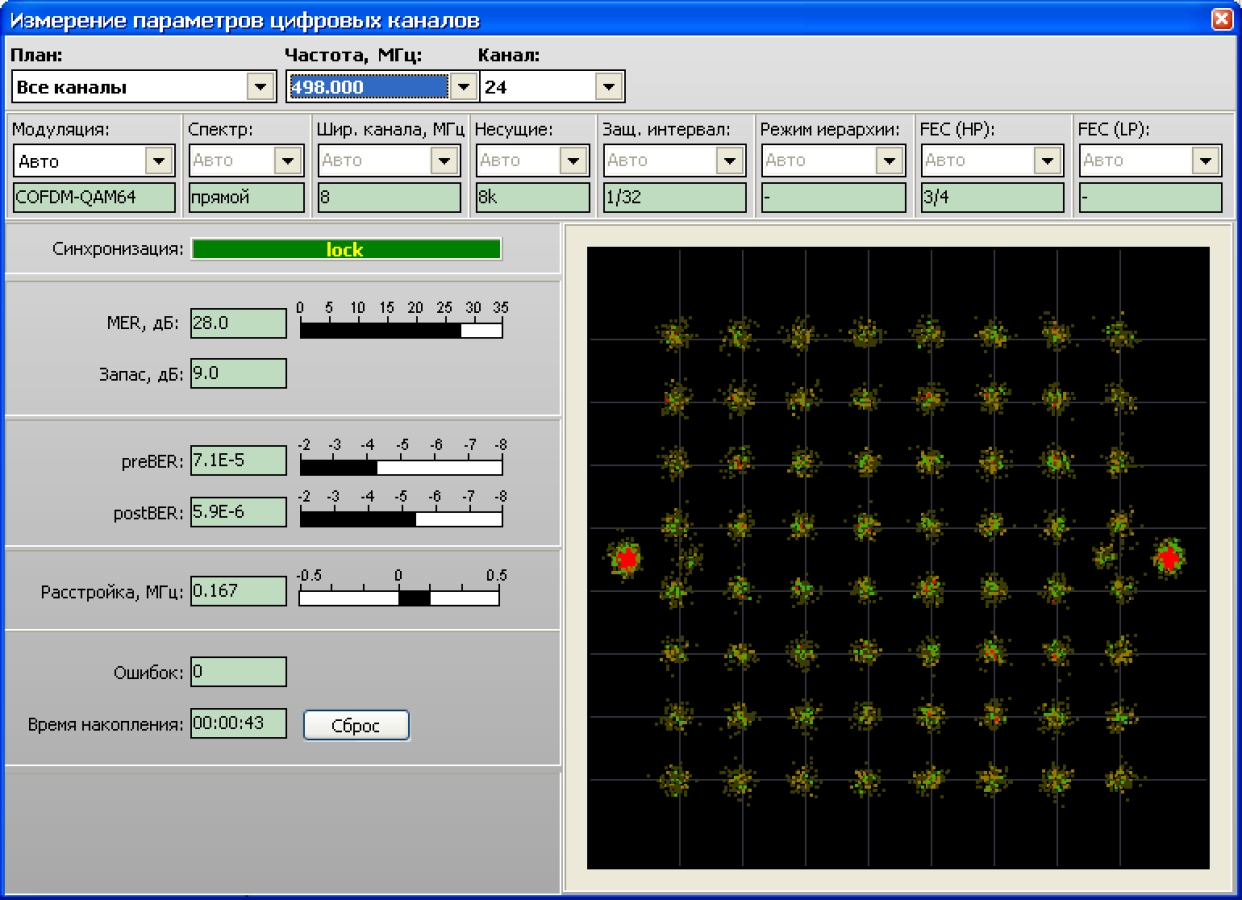

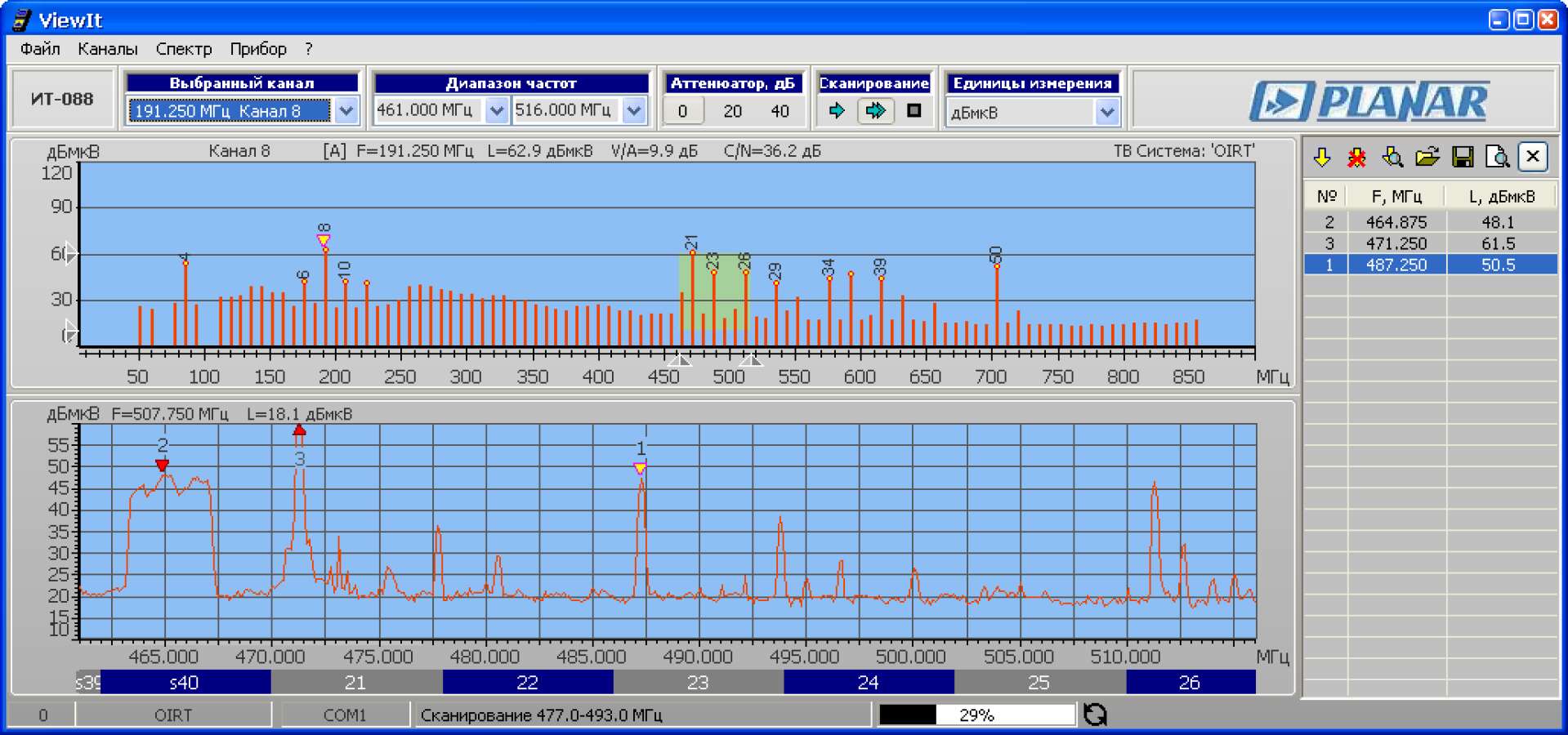

  • работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами DVB-T каналов;
  • чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
  • документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
  • обновление программного обеспечения прибора.

Комплект поставки:

  • измеритель ИТ-09Т - 1 шт.
  • защитный кожух - 1 шт.
  • аккумулятор NiMH, АА - 4 шт.
  • ВЧ-переход "F"-"F" - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт.
  • свидетельство о первичной поверке - 1 шт.
  • инструкция методики поверки - 1 шт.

Технические характеристики ПЛАНАР ИТ-09Т

Диапазон рабочих частот 45 - 865 МГц
Шаг перестройки по частоте 125 кГц
Выбор стандарта распределения каналов загружается с ПК

Диапазон измеряемых уровней

30 - 120 дБмкВ

Разрешение по измеряемому уровню 0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения напряжения в диапазоне измеряемых уровней на частоте настройки
± 1,5 дБ
Пределы допускаемой абсолютной погрешности измерения напряжения в рабочем диапазоне температур окружающего воздуха ± 2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ 230 ± 60 кГц
Автоматическая подстройка частоты ± 0,5 МГц
Индикация частоты 6 разрядов на ГД
Индикация номера канала 3 разряда на ГД
Индикация уровня сигнала 4 разряда на ГД
Индикация MER 3 разряда на ГД
Индикация BER 7 разрядов на ГД
Время установления рабочего режима не более 2 мин

Параметры DVB-T/H демодулятора:

  • тип модуляции канала
  • тип модуляции поднесущих
  • ширина полосы канала
  • число поднесущих канала
  • защитный интервал
  • иерархическая модуляция
  • относительная скорость кода



  • COFDM
  • QPSK, QAM16, QAM64
  • 8 МГц
  • 2к, 4к, 8к
  • 1/32, 1/16, 1/8, 1/4
  • α=1, α=2, α=4
  • 1/2, 2/3, 3/4, 5/6, 7/8
Диапазон измерения MER (для QAM64, скорость кода = 3/4) 35 дБ

Рабочий диапазон фактических уровней напряжения радиосигнала с цифровой модуляцией в режиме измерения цифровых параметров

60 - 110 дБмкВ

Разрешение по измерению MER 0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER ±2,0 дБ
Диапазон измерения BER:
  • до декодера Витерби (preBER)
  • после декодера Витерби (postBER)
  • 1,0x10-2 - 1,0x10-8
  • 1,0x10-3 - 1,0x10-8

Фактический уровень порогового напряжения DVB-T/H канала, при котором значение BER после декодера Витерби не превышает 2,0x10-4 (для QAM64, скорость кода = 3/4, сигнал/шум 46 дБ)



не более 40 дБмкВ

Питание
от внешнего источника постоянного тока напряжением 10-14 В с пульсациями не более 0,5 В
от внутренних аккумуляторов емкостью не менее 1700 мАч
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников не менее 24 часов
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1700 мАч не менее 4 часов
Габаритные размеры прибора 155х82х43 мм
Вес прибора 0,35 кг

Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)



Опции и аксессуары для ПЛАНАР ИТ-09T

Поставляются отдельно:
  • блок питания БП12/0,8
  • антенна АЭ0139
