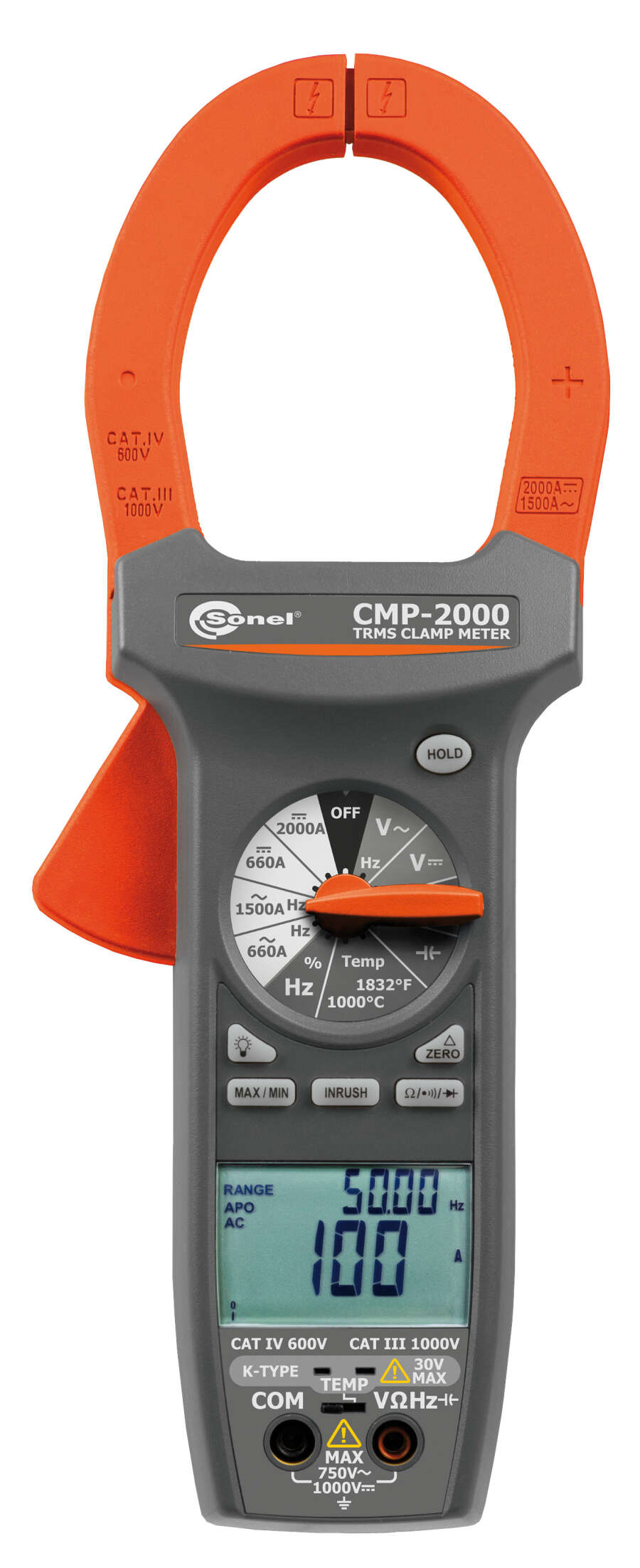

SONEL CMP-2000 - электроизмерительные клещи (с поверкой)

SONEL CMP-2000 - электроизмерительные клещи (с поверкой)

Артикул: SN-CMP-2000

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

SONEL CMP-2000 – это электроизмерительные клещи, разработанные для измерения основных электрических величин. Отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата - до 57 мм - провод, 70x18 мм - шинопровод.

Особенности электроизмерительных клещей SONEL CMP-2000

  • Измерение постоянного тока до 2000 А
  • Измерение переменного тока до 1500 А (True RMS)
  • Измерение напряжения постоянного тока до 1000 В
  • Измерение напряжения переменного тока до 750 В (True RMS)
  • Измерение сопротивления до 66 МОм с разрешением от 0,1 Ом
  • Измерение температуры
  • Измерение частоты до 1 МГц или коэффициента заполнения
  • Тестирование диодов
  • Контроль целостности электрических соединений

Комплект поставки SONEL CMP-2000

  • Электроизмерительные клещи SONEL CMP-2000
  • Комплект измерительных проводов CMP
  • Термопара
  • Футляр S1
  • Руководство по эксплуатации
  • Паспорт

Технические характеристики SONEL CMP-2000

Диапазон Разрешение Основная погрешность
Измерение постоянного тока
660,0 A 0,1 A ± (2,0% и. в. + 10 е. м. р.) для 50...60 Гц
1000 А 1 А ± (2,5% и.в. + 10 е. м. р.) для 50...60 Гц
2000 A 1 А Не нормирована
Защита от перегрузки: 2000A постоянного тока максимально 60 секунд
Измерение переменного тока True RMS
660,0 A 0,1 A ± (2,5% и. в. + 8 е. м. р.)
1000 А 1 А ± (2,8% и. в. + 8 е. м. р.)
1500 А 1 А Не нормирована
  • Коэффициент амплитуды: ≤3.
  • Спецификация True RMS от 5% до 100% диапазона.
  • Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
  • Минимальный диапазон входного тока: >500 е.м.р.
  • Защита от перегрузки: 1500A переменного тока.
Измерение напряжения постоянного тока
6,600 В 0,001 В ± (0,5% и.в.+ 2 е.м.р)
66,00 В 0,01 В
660,0 В 0,1 В
1000 В 1 В
  • Защита от перегрузки: 1000В постоянного тока или 750В переменного rms.
Измерение напряжения переменного тока True RMS
6,600 В 0,001 В ±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц
66,00 В 0,01 В
600,0 В 0,1 В
750 В 1 В
  • Коэффициент амплитуды: ≤3.
  • Спецификация True RMS от 5% до 100% диапазона.
  • Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
  • Минимальный диапазон входного тока: >500 е.м.р.
  • Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms.
Измерение сопротивления
660,0 Ом 0,1 Ом ± (1% и. в. + 5 е.м.р.)
6,600 кОм 0,001 кОм
66,00 кОм 0,01 кОм
660,0 кОм 0,1 кОм
6,600 МОм 0,001 МОм ± (2,0% и. в. + 5 е.м.р.)
66,00 МОм 0,01 МОм ± (3,5 % и. в. + 5 е.м.р.)
  • Защита от перегрузки: 600 В RMS постоянного или переменного тока.
Тестирование целостности цепи
2 В 1 мВ ± (1,5% и.в. + 5 е.м.р.)
  • Ток измерения: 0,8 мА
  • Напряжение разомкнутой цепи: 3,2 В постоянного тока
Измерение емкости
6,600 нФ 0,001 нФ ± (3% и. в. + 30 е.м.р.)
66,00 нФ 0,01 нФ ± (3% и. в. + 10 е.м.р.)
660,0 нФ 0,1 нФ ± (3% и. в. + 30 е.м.р.)
6,600 мкФ 0,001 мкФ ± (3% и. в. + 10 е.м.р.)
66,00 мкФ 0,01 мкФ
660,0 мкФ 0,1 мкФ
6,600 мФ 0,001 нФ ± (5% и. в. + 10 е.м.р.)
  • Защита от перегрузки: 600 В RMS постоянного или переменного тока.
Измерение частоты
66,00 Гц 0,01 Гц ± (0,1% и. в. + 5 е.м.р.)
660,0 Гц 0,1 Гц
6,600 кГц 0,001 кГц
66,00 кГц 0,01 кГц
660,0 кГц 0,1 кГц
1,000 МГц 0,001 МГц
  • Минимальный диапазон входного сигнала: >10Гц.
  • Минимальная ширина импульса: >1мкс.
  • Границы коэффициента заполнения импульса: >30% и <70%.
  • Защита от перегрузки: 600 В RMS постоянного или переменного.
Коэффициент заполнения
5...95% 0,10% ± (2,0% и.в. + 10 е.м.р)
  • Диапазон частот: от 5% до 95% (от 40Гц до 20кГц).
  • Защита от перегрузки: 600 В RMS постоянного или переменного.
Измерение температуры
0…400°C 1°C ±(1% и.в. + 2°C)
-20…0,0°С, 400…1000°С ±(2% и.в. + 3°C)
  • Термопара тип К. Погрешность термопары не учитывается
  • Защита от перегрузки: 60В постоянного тока или 30В переменного тока RMS.

Общие характеристики SONEL CMP-2000

Параметр Значение
Дисплей Индикация 6600, аналоговая линейка, состоящая из 66 сегментов
Полярность Автоматическая, (-) указывает на отрицательную полярность
Обозначение значения за пределами диапазона измерения (OL) или (-OL)
Обновление отображения измерений 2,8x/сек, 28x/сек, аналоговая линейка
Степень защиты корпуса IP20
Условия работы 0°C до 50°C при относительной влажности <70%
Условия хранения -20°C до 60°C при относительной влажности <80%
Максимальная рабочая высота 2000 м
Температурный коэффициент 0,1 x (заданная точность)/°C (<18°C или >28°C)
Автоматическое выключение питания 30 минут
Питание 9В батарейка типа 6LR61
Максимальный диаметр обхвата 57мм - провод, 70 x 18мм - шинопровод
Размеры 280 x 108 x 53 мм
Масса около 570 г (с элементами питания)
Скачать инструкцию
