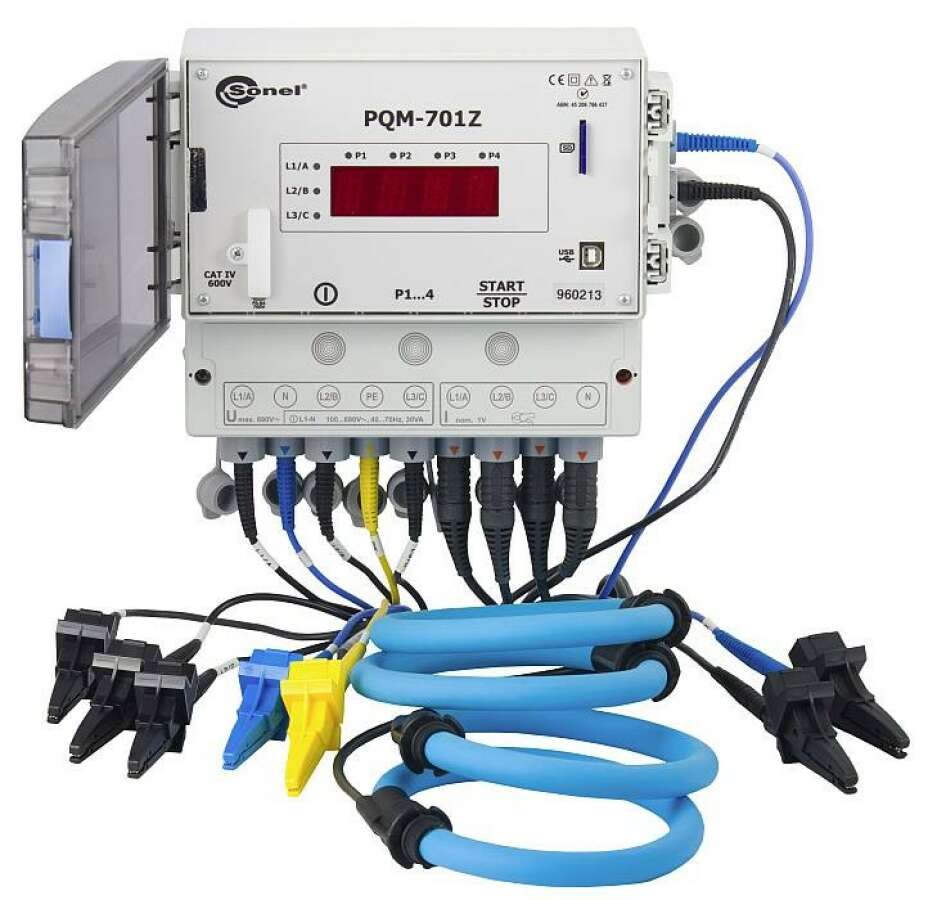

SONEL PQM-701Z - анализатор параметров качества электрической энергии (с поверкой)

Технические характеристики SONEL PQM-701Z

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS(среднеквадратическое значение, f = 40..70 Гц)	10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 100 В	0,01%×Unom	± 0,001 Unom
Коэффициент пиковых значений напряжения	1...10 (1…1,65 для напряжения 690В) для URMS ≥ 10% Unom	0,01	± 5%
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)	От 0 до 120% Unom	0,01%×Unom	±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,1%×Inom ± 0,004×Inom (с учетом дополнительной погрешности, зависящей от положения)
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	Коэффициент пиковых значений силы тока	1..10 (1..3,6 для Inom) для IRMS ≥ 1% Inom	0,01
	Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера PST	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05×PSTизм
Длительная доза фликера Plt	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05×PLTизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 120%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

• URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
• IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
• Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
• Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
• K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
• h – порядковый номер гармоники;
• UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
• IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
• THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
• THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
• P(Ep)изм - измеренное значение активной мощности (активной энергии);
• Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
• S(ES)изм - измеренное значение полной мощности (полной энергии);
• Pst изм - измеренное значение кратковременной дозы фликера;
• Plt изм - измеренное значение длительной дозы фликера.

Основные функции SONEL PQM-701Z

• Автоматическое формирование протоколов параметров качества электрической энергии

Измерение и регистрация:

• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) класс А. Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
• Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (EP), реактивной (EQ), полной (ES);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера PST и PLT;
• несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.
Конфигурация анализатора:

• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
• Режим измерения в реальном времени
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.
