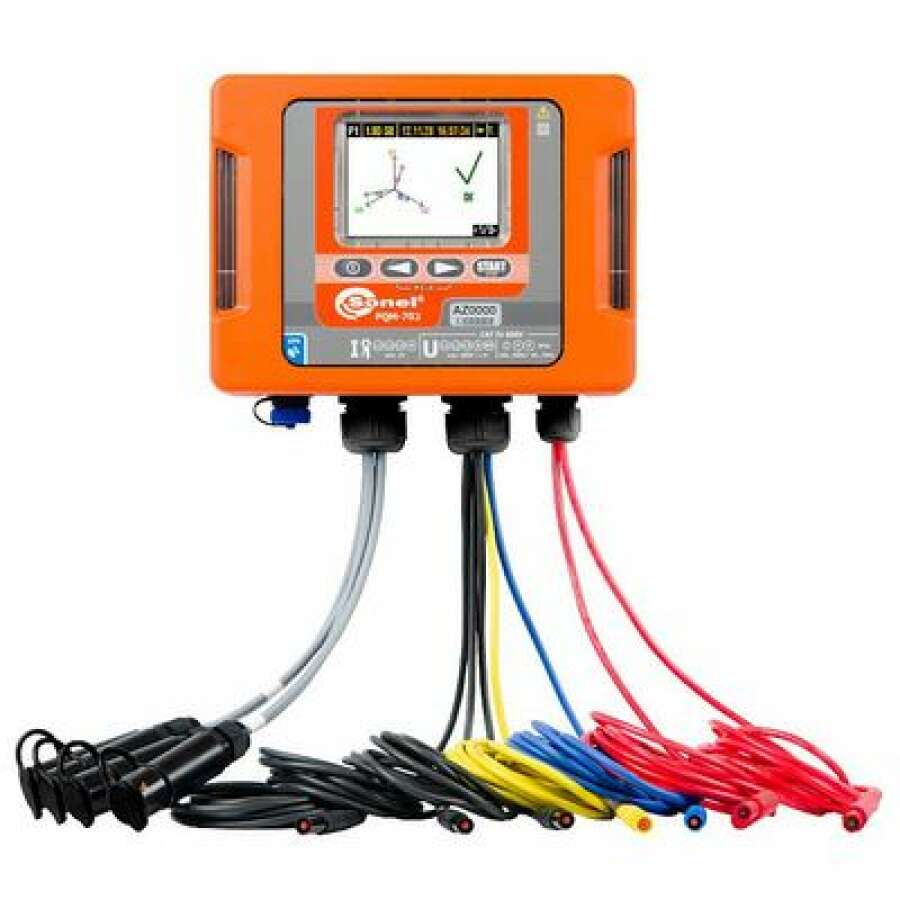

SONEL PQM-703 - анализатор параметров качества электрической энергии (с поверкой)

Артикул: SN-PQM-703

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Анализатор параметров качества электрической энергии SONEL PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
SONEL PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Видео: Программное обеспечение SONEL Analysis 2.0. Руководство.

Комплект поставки SONEL PQM-703

Анализатор параметров качества электрической энергии SONEL PQM-703 - 1 шт.
Адаптер для подключения к однофазной сети AZ-1 - 1 шт.
Антенна GPS - 1 шт.
Беспроводной интерфейс OR-1 (USB) - 1 шт.
Зажим «Крокодил» изолированный голубой K02 - 1 шт.
Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
Зажим «Крокодил» изолированный красный K02 - 2 шт.
Зажим «Крокодил» изолированный черный K01 - 3 шт.
Кабель последовательного интерфейса USB - 1 шт.
Комплект для фиксации ремней - 1 шт.
Набор для монтажа на DIN-рейке - 1 шт.
Ремни для крепежа на столбе (2 шт) - 1 шт.
Соединитель электрический - адаптер AC-16 - 1 шт.
Соединитель электрический - адаптер магнитный модель AM-4 - 1 шт.
Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1 - 1 шт.
Футляр пластиковый XL2 - 1 шт.
Руководство по эксплуатации - 1 шт.

Технические характеристики SONEL PQM-703

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)	10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В	0,01%×Unom	± 0,001 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom
Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,001%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 АP-P)	0,01%×Inom	± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h(h = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IH, h<0,03×Inom) ±0,05×IH, h ( IH, h≥0,03×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IC, i<0,03×Inom) ±0,05×IC, i ( IC, i≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера Pst	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05×Pstизм
Длительная доза фликера Plt	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05 ×Pltизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Управляющие сигналы сети	От 5 до 3000 Гц	0,01 Гц	± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh
Переходные процессы (10 МГц)	±6000 В	5 В	±(5% + 25 В)

URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(Ep)изм - измеренное значение активной мощности (активной энергии);
Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
S(ES)изм - измеренное значение полной мощности (полной энергии);
Pst изм - измеренное значение кратковременной дозы фликера;
Plt изм - измеренное значение длительной дозы фликера.

Основные функции SONEL PQM-703

Полное соответствие классу А
Регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс)
GPS модуль для синхронизации времени
GSM модуль для обмена данными (настройки, управление, считывание данных)
Степень защиты корпуса IP65
Автоматическое формирование протоколов регистрации

Измерение и регистрация:

Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
Коэффициента пиковых значений напряжения и тока;
Частоты от 40 Гц до 70 Гц;
Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
Энергии: активной (EP), реактивной (EQ), полной (ES);
Коэффициента мощности cosφ, tgφ;
Коэффициента гармонических потерь (К-фактор);
До 50-й гармоники напряжения и тока;
До 50-й интергармоники напряжения и тока;
Суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
Кратковременной и длительной дозы фликера PST и PLT;
Несимметрии по току и напряжению;
Перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
Осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
Установка параметров трансформаторов напряжения и/или тока.
Выбор периода усреднения.
Расписание запуска и остановки регистрации.
Установка типа токоизмерительных клещей.
Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
Режим измерения в реальном времени
Широкий набор настроек представления и анализа (отчетов) данных регистрации.
