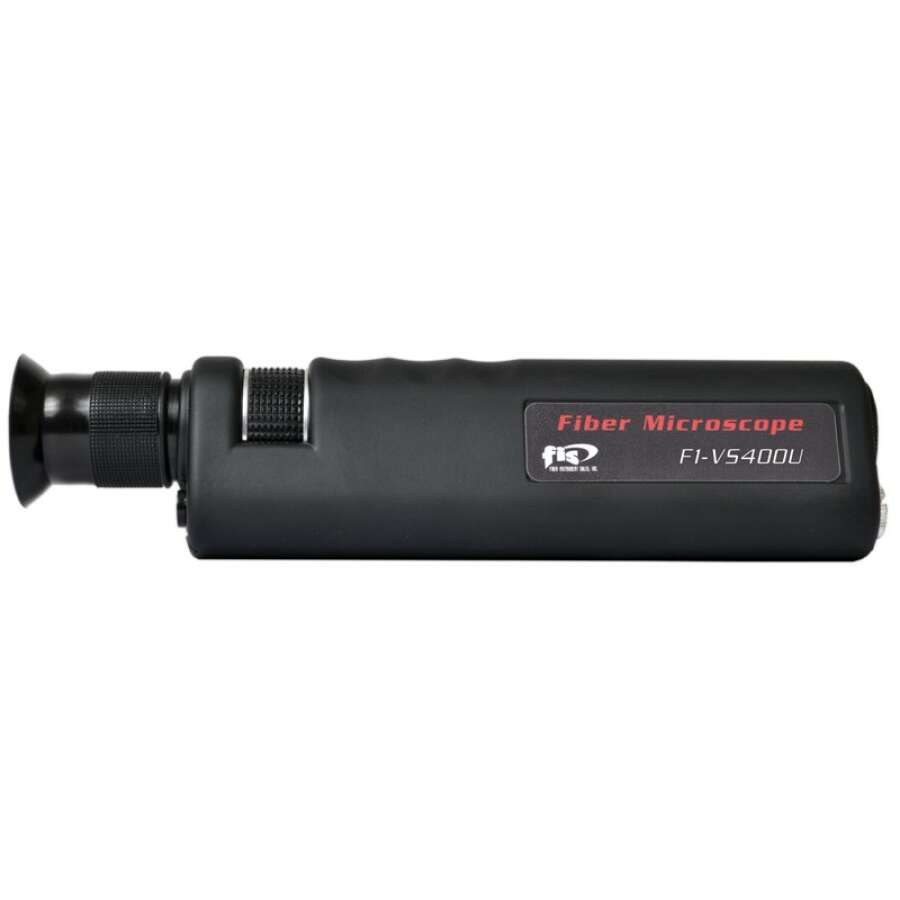

FIS F1VS400U - микроскоп для контроля чистоты оптических коннекторов 1,25 и 2,5 мм (400х кратное увеличение)

Артикул: FIS-F1VS400U

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
FIS F1VS400U –  Ручной микроскоп для контроля чистоты торцов ферул оптических коннекторов на наличие грязи, пыли, трещин и царапин. Увеличение в 400х раз. Загрязнение или повреждение оптического коннектора могут значительно снизить мощность передаваемого сигнала и увеличить отражения от него, что в свою очередь приводит к ухудшению качества передачи информации и даже к снижению срока службы передающего оборудования. Прибор использует белый светодиод для коаксиального освещения (свет  попадает в наконечник перпендикулярно к торцевой поверхности). Этот метод освещения дает высокий уровень разрешения обеспечивая превосходную детализацию царапин и загрязнений. Совместим с оптическими коннекторами FC, SC, ST, LC.

Особенности микроскопа для оптических коннекторов FIS F1VS400U:

  • 400х кратное увеличение
  • Встроенный фильтр ИК излучения
  • Коаксиальная подсветка, белый светодиод
  • Показывает царапины, дефекты и загрязнения оптических коннекторов
  • 40 часов работы от батарей
  • 2,5 мм и 1,25 мм адаптеры в комплекте (для коннекторов FC, SC, ST, LC)
  • Эргономичная мягкая рукоятка
  • Резиновый окуляр

Технические характеристики микроскопа FIS F1VS400U:

Параметр Данные
Увеличение 400х
Питание Батареи щелочные ААА – 3 шт.
Источник света Белый светодиод. 100 000 часов работы
Управление Включение подсветки нажатием и удержанием кнопки
Адаптеры в комплекте Сменные 1.25 и 2.5 мм
Лазерная безопасность Встроенный фильтр ИК излучения (не гарантирует безопасность при наличии сигнала)
Вес 0.6 кг
Габариты 225 х 60 х 35 мм
Параметр Данные
Увеличение 400х
Питание Батареи щелочные ААА – 3 шт.
Источник света Белый светодиод. 100 000 часов работы
Управление Включение подсветки нажатием и удержанием кнопки
Адаптеры в комплекте Сменные 1.25 и 2.5 мм
Лазерная безопасность Встроенный фильтр ИК излучения (не гарантирует безопасность при наличии сигнала)
Вес 0.6 кг
Габариты 225 х 60 х 35 мм



FIS F1-VS400U - портативный волоконно-оптический микроскоп с LED светодиодом белого света для коаксиальной подсветки торца ферулы коннектора. Свет вводится в оптическую ось так, что он выходит из кончика линзы объектива и попадает на ферулу коннектора перпендикулярно к поверхности. Этот метод обеспечивает превосходную детализацию царапин и загрязнений. Прибор поставляется с универсальными адаптерами 2.5 мм и 1.25 мм, которые позволяют работать с коннекторами (патчкордов и пигтейлов) типа FC, SC, ST (2.5 мм) и LC  (1.25 мм). Не предназначен для осмотра оптических проходных адаптеров и портов патч панелей (ODF).

Подготовка к работе:

Микроскоп поставляется в полностью собранном виде и требует всего несколько шагов, прежде чем он будет готов к использованию.

  1. Достаньте прибор из коробки.
  2. Далее необходимо вставить три батареи "AAA". Открутите крышку батарейного отсека и вставьте элементы питания стороной «-» вверх, соответственно полюс «+» будет направлен вниз (в направлении кнопки включения подсветки). После установки батарей - прикрутите крышку отсека обратно.
  3. Если вы приобрели микроскоп волокна с универсальным адаптером, он уже должен быть на месте, и ваш прибор готов к использованию. Если адаптер поставляется отдельно, просто прикрутите его к прибору.

Использование микроскопа:

  1. Вставьте оптический коннектор в универсальный адаптер до упора. Нет никаких специальных фиксаторов, или защелок для удержания коннектора, его фиксация происходит за счет плотного обхвата гильзовой частью универсального адаптера. Коннекторы типа FC, SC и ST совместимы с адаптером 2.5 мм. Для осмотра разъемов LC, на микроскоп должен быть установлен адаптер 1.25 мм.
  2. Включите подсветку, нажатием и удержанием кнопки.
  3. Поднесите окуляр к глазу и сфокусируйте изображение. Центровка положения коннектора не требуется.
