OK G100/R3278FL - пистолет для накрутки провода, алюминиевый, диэлектрический с подсветкой

Артикул: OK-G100/R3278FL

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

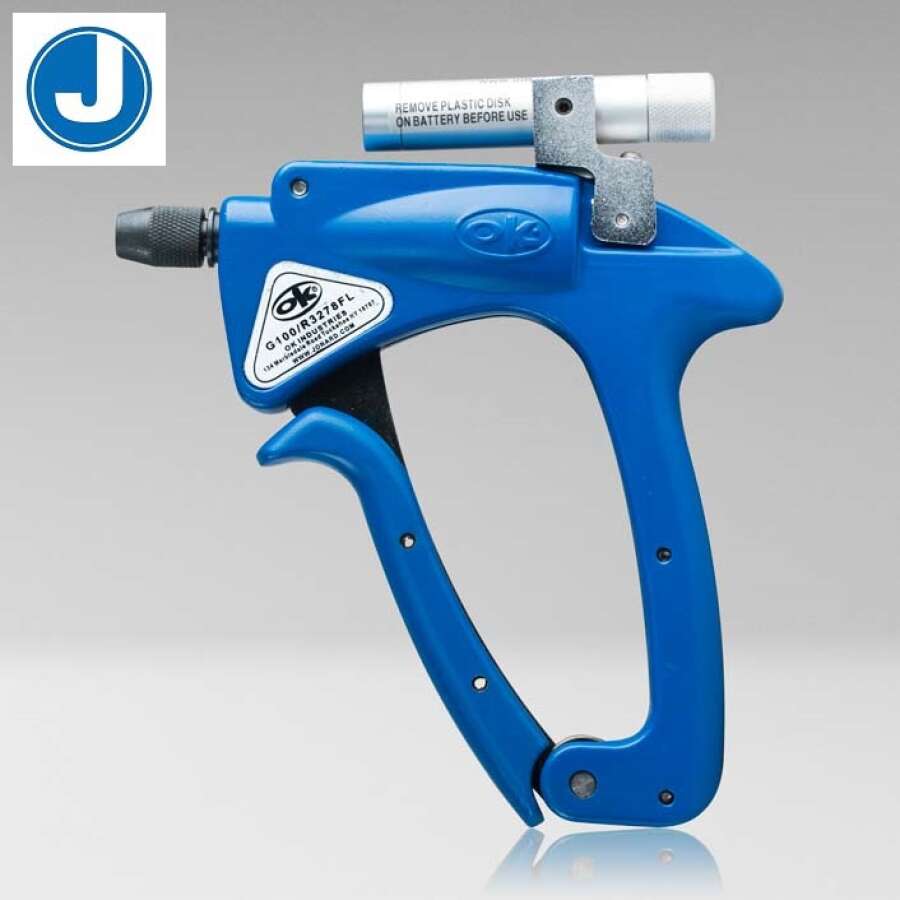

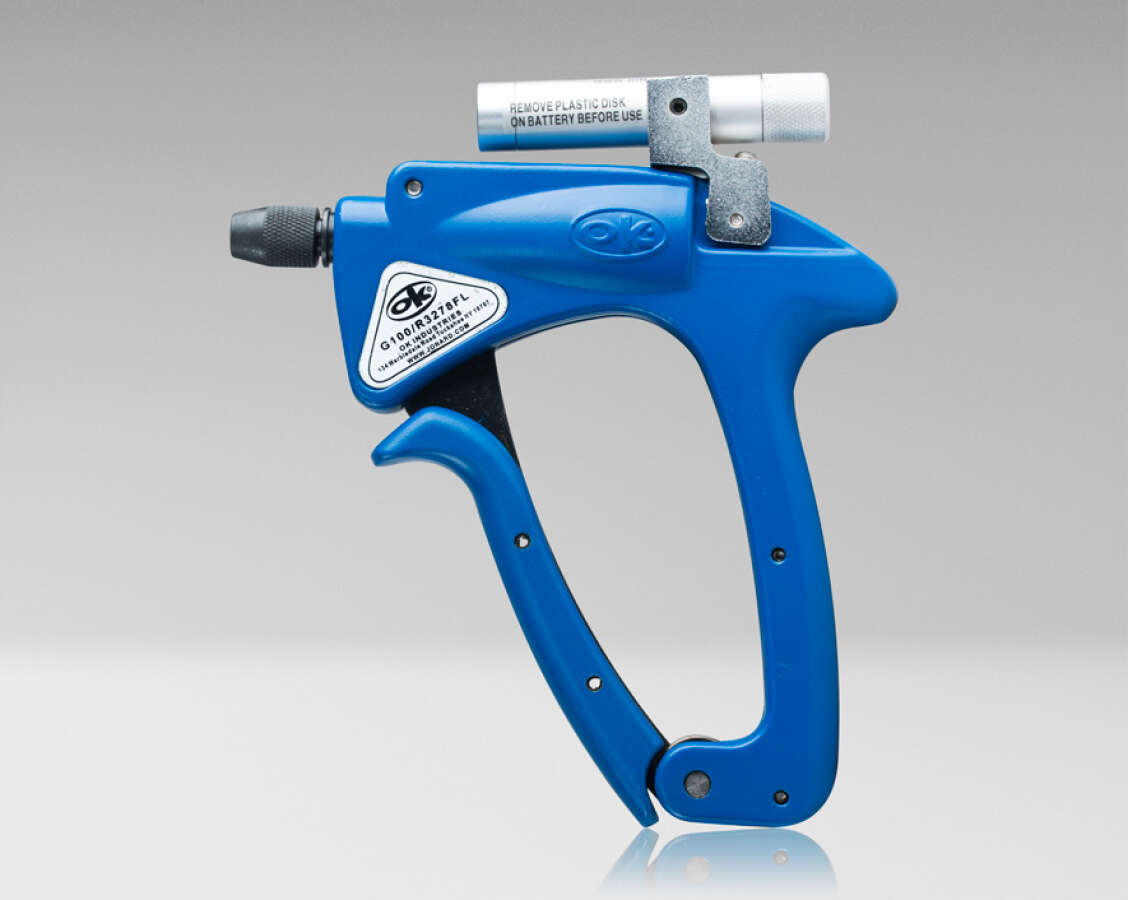

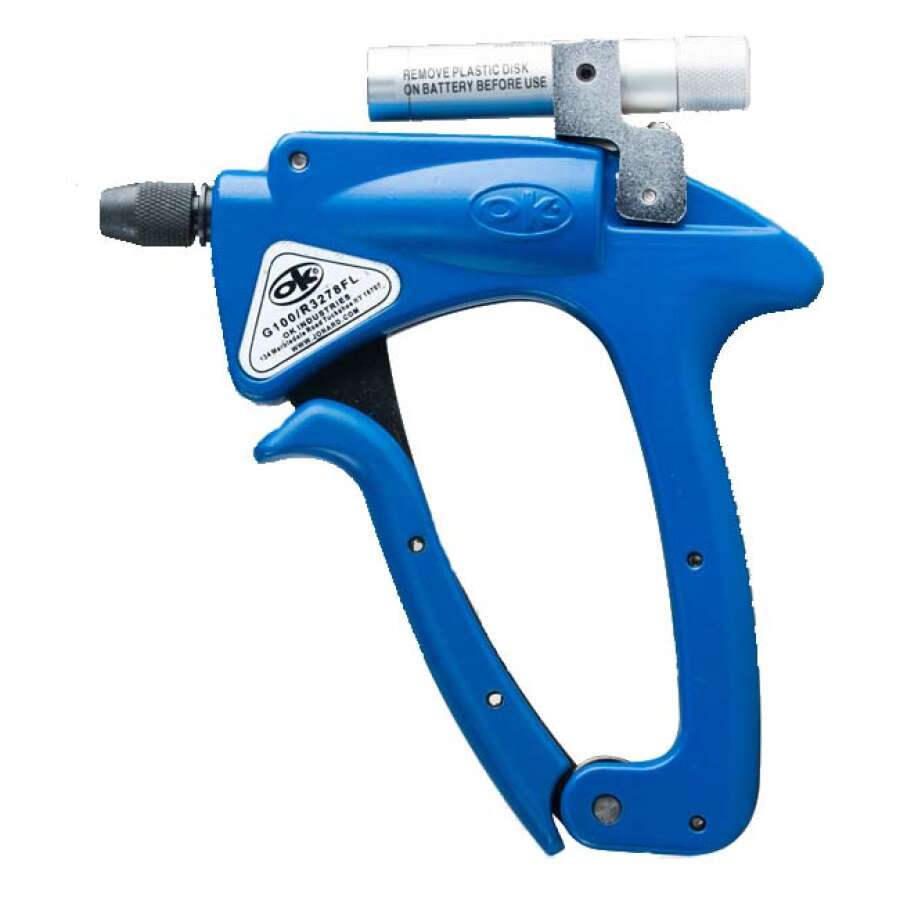

Jonard Tools (OK Industries) G100/R3278FL - пистолет для накрутки проводников диаметром 0.2 - 1 мм (32 - 18 AWG) на штыревой контакт. Изготовлен из алюминиевого сплава с диэлектрическим покрытием, что увеличивает прочность и надёжность инструмента. В комплектацию входит специальный фонарь, закрепляемый на корпусе пистолета. Для накрутки проводов различного диаметра используются биты-насадки и кожухи к ним (приобретаются отдельно). За одно нажатие рукоятки, рабочая насадка осуществляет 10 оборотов, что обеспечивает полную накрутку провода на контакт.

Комплект биты и кожуха для накрутки провода:

Диаметр
провода, мм

Код для заказа

Диаметр
отверстия
насадки, мм

Глубина
отверстия
насадки, мм

Длина
насадки, мм

Комплектующие
насадка + кожух

0.5 - 0.65 JIC-OK-0.5-0.65-K 1.9 20.5  76 BW-2224 + SW-2224
0.4 JIC-OK-0.4-K 1.9 25.4 76 BW2600 + SW-2426
0.4 1-40-0799 1.9 19.0  127 BW-26005 + SW24265
0.2 - 0.25 JIC-OK-0.25-K 1.0 19.0 76 SB-30MSH-B + P3032

Биты 7,62 см. для накрутки провода и кожухи к ним:

Диаметр
провода,
мм

Тип
накрутки

Бита

Кожух

Макс. диаметр изоляции
мм.

Мин. диагон.
штыря
мм.

Макс.
диагон.
штыря
мм.

Глубина отверстия насадки
мм.

Радиус
хода
насадки
мм

Диаметр отверстия насадки
мм


1 O KB18 P194LN   1,52 1,85 25,4 3,81 1,9
0.8 M WB20M P194LN 1,5 1,07 1,85 25,4 3,81 1,9
0.65-0.8 O KB2075 P2224   1,07 1,85 25,4 3,12 1,9
0.65 O KB22 P2224   1,37 1,85 19,05 2,97 1,9
0.65 M WB2275M P2224 1,32 1,24 1,87 25,4 3,35 1,9
0.5-0.65 O KB224LH P2224   1,54 2,15 25,4 2,97 2,18
0.5-0.65 О KB224-1 P2224   1,37 1,85 25,4 2,82 1,9
0.5-0.65 O KB224 P2224   1,37 1,85 20,5 2,82 1,9
0.5-0.65 M WB224M P2224 1,27 1,24 1,87 31,75 3,07 1,9
0.5 M WB24DH P2224 1,17 1,37 1,85 44,5 2,97 1,9
0.5 O KB24 P2426   1,39 1,87 19,05 2,54 1,9
0.5 M* WB24SM P3032LN 1,11 0,6 1,09 19,05 2,48 1,11
0.4-0.5 O KB2466 OK8519   1,37 1,65 25,4 2,48 1,67
0.4-0.5 M WB2426M P2224 1,17 1,37 1,85 19,05 2,99 1,9
0.4 O KB26 P2426   1,47 1,85 25,4 2,54 1,9
0.4 M* WB26SM P26LN 0,79 0,58 0,96 19,05 1,9 1,02
0.4 M WB2669M P2426 1,04 1,34 1,72 25,4 2,77 1,75
0.32 M WB28SHM P3032 0,76 0,79 0,89 19,05 1,67 0,91
0.25 M* SB30MSH-B P3032 0,69 0,79 0,89 19,05 1,62 0,91
0.2-0.25 M* WB3032M P3032 0,69 0,86 0,96 19,05 1,62 1,02

(O) обычная накрутка – навивка проводника вокруг штыря
(М) модифицированная накрутка проводника (+ небольшого не зачищенного от изоляции участка) вокруг штыря
*Рекомендованы для квадратных штырей 0/63 мм. и расстоянием между их центрами 2.54 мм.
