Jonard JIC-375 - стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм

Артикул: JIC-375

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

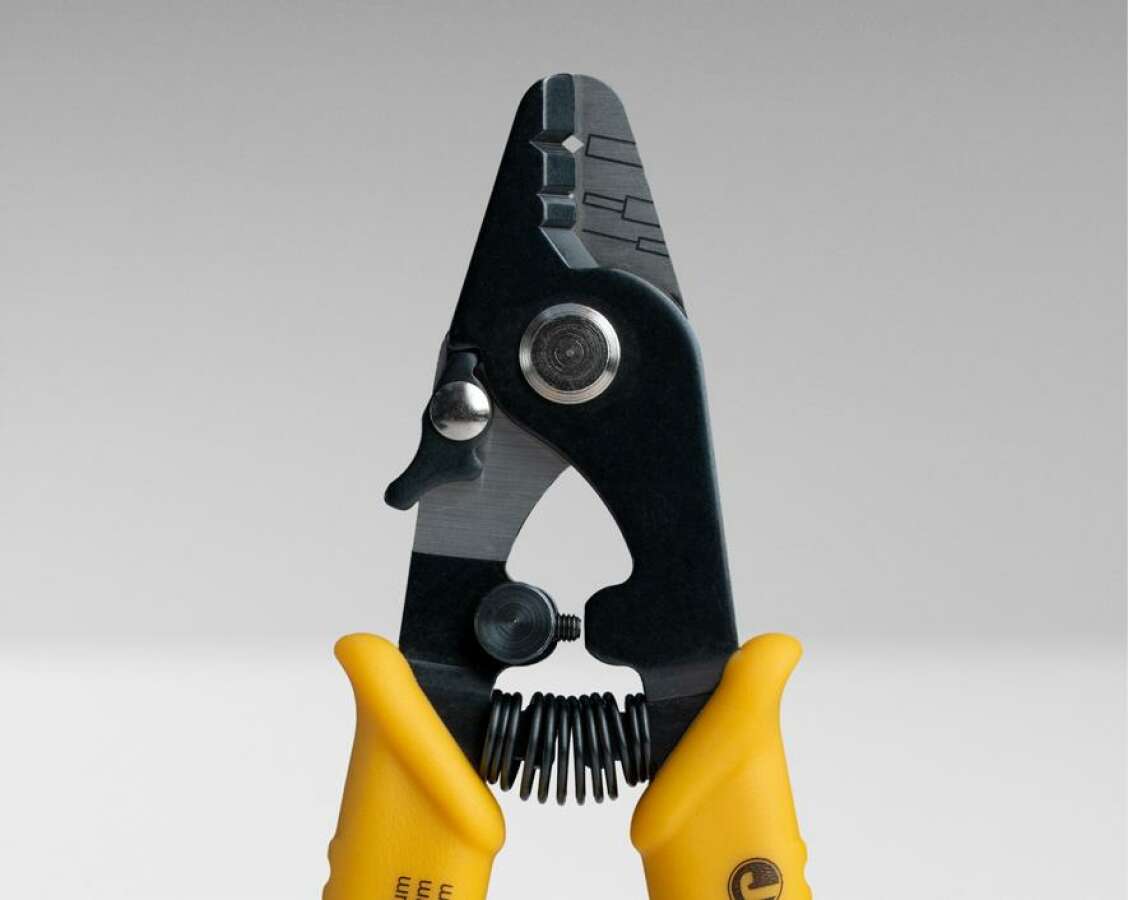

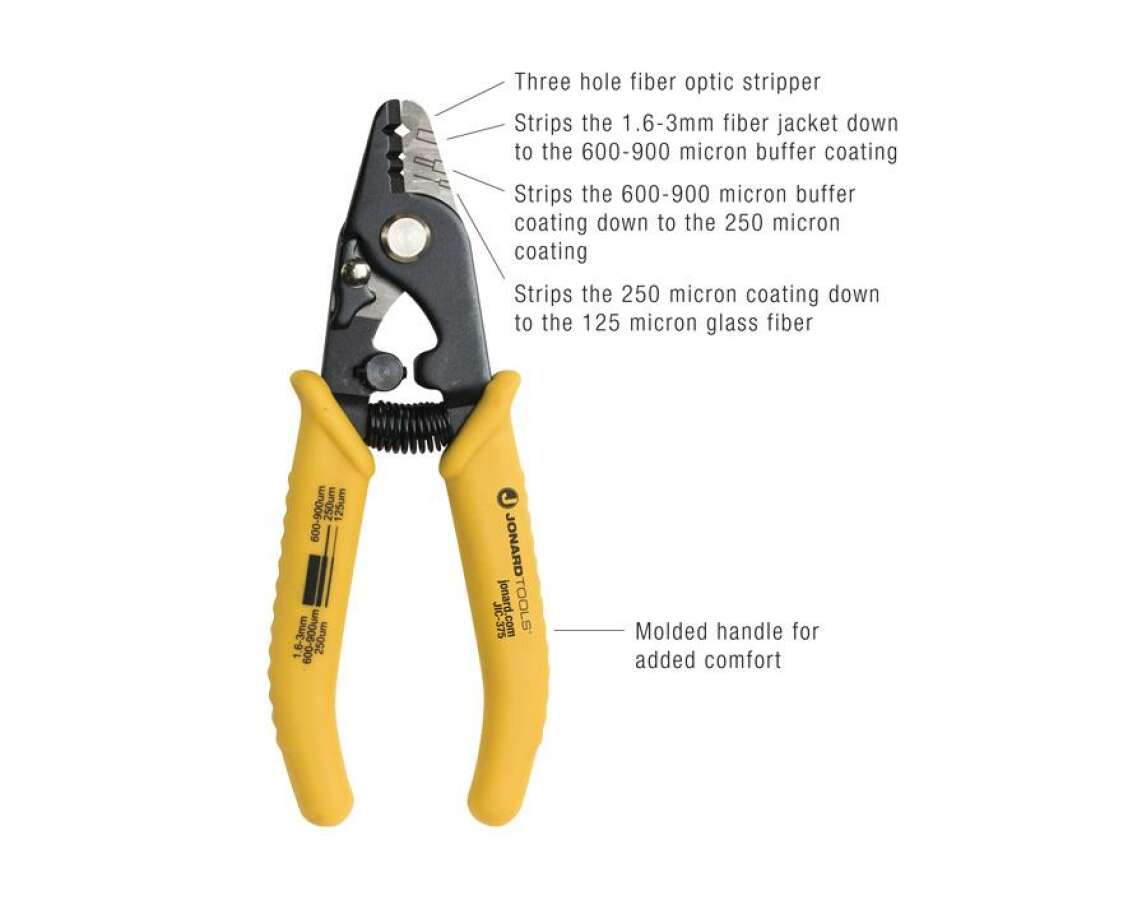

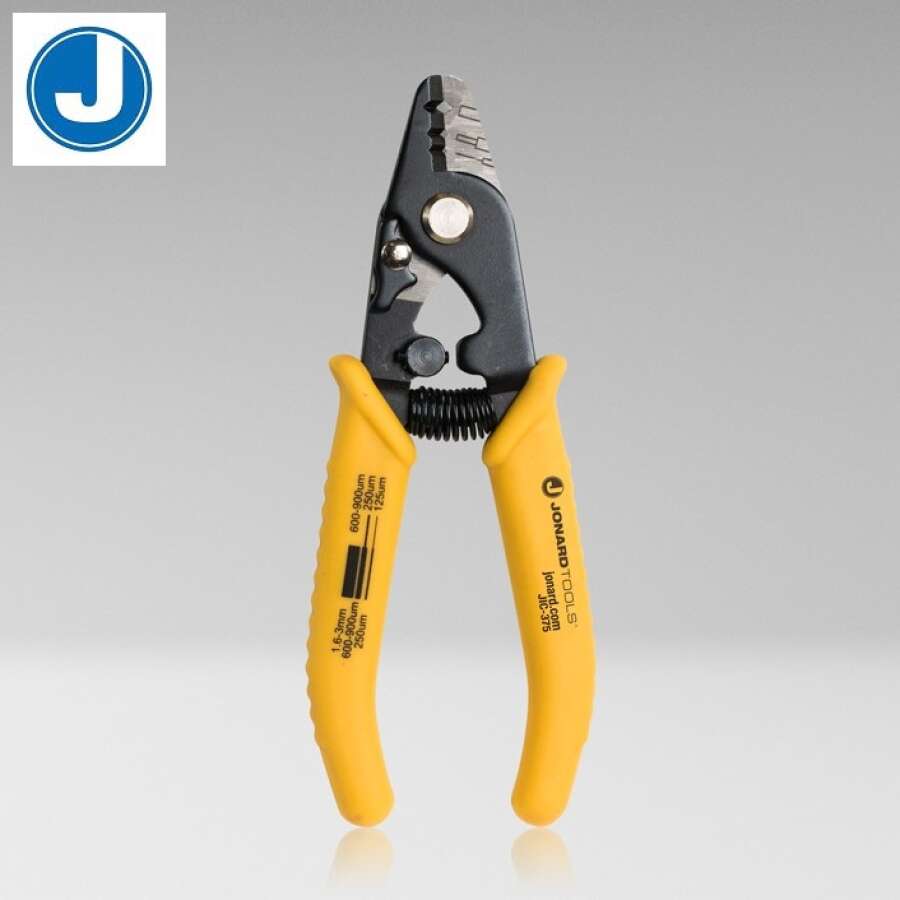

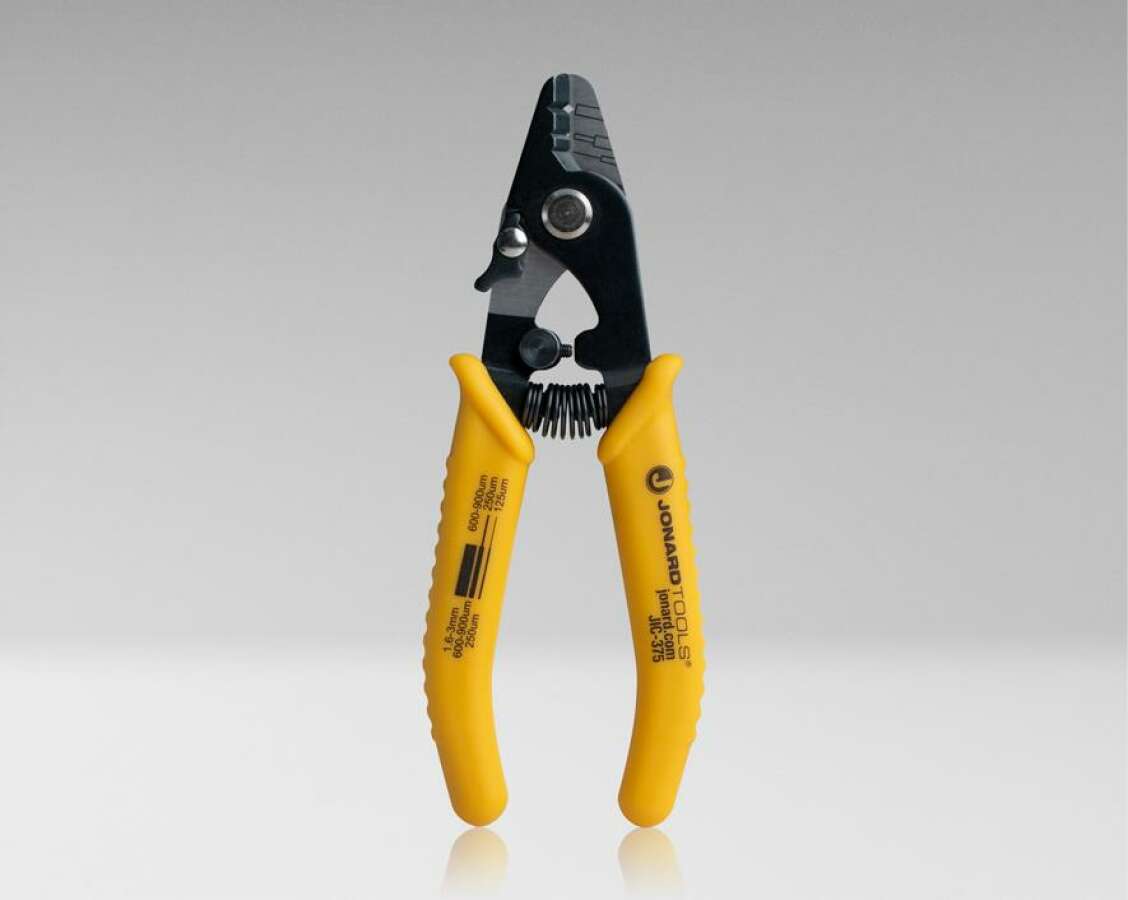

Jonard JIC-375 - стриппер буферного слоя (250 мкм, 900 мкм, 3 мм). Оптический стриппер с тремя отверстиями. Первый паз позволяет снять защитное покрытие с патч-корда диаметром 2-3 мм. Второй паз предназначен для снятия изоляции с пигтейла - 900 мкм. Третий паз позволяет зачистить буферный слой (лак) 250 мкм. с оптического волокна 125 мкм. без задиров и царапин. Инструмент откалиброван на заводе и не требует дополнительных настроек. Закаленные лезвия обеспечивают надежность и долговечность. Эргономичные рукоятки покрыты термопластичной резиной желтого цвета.

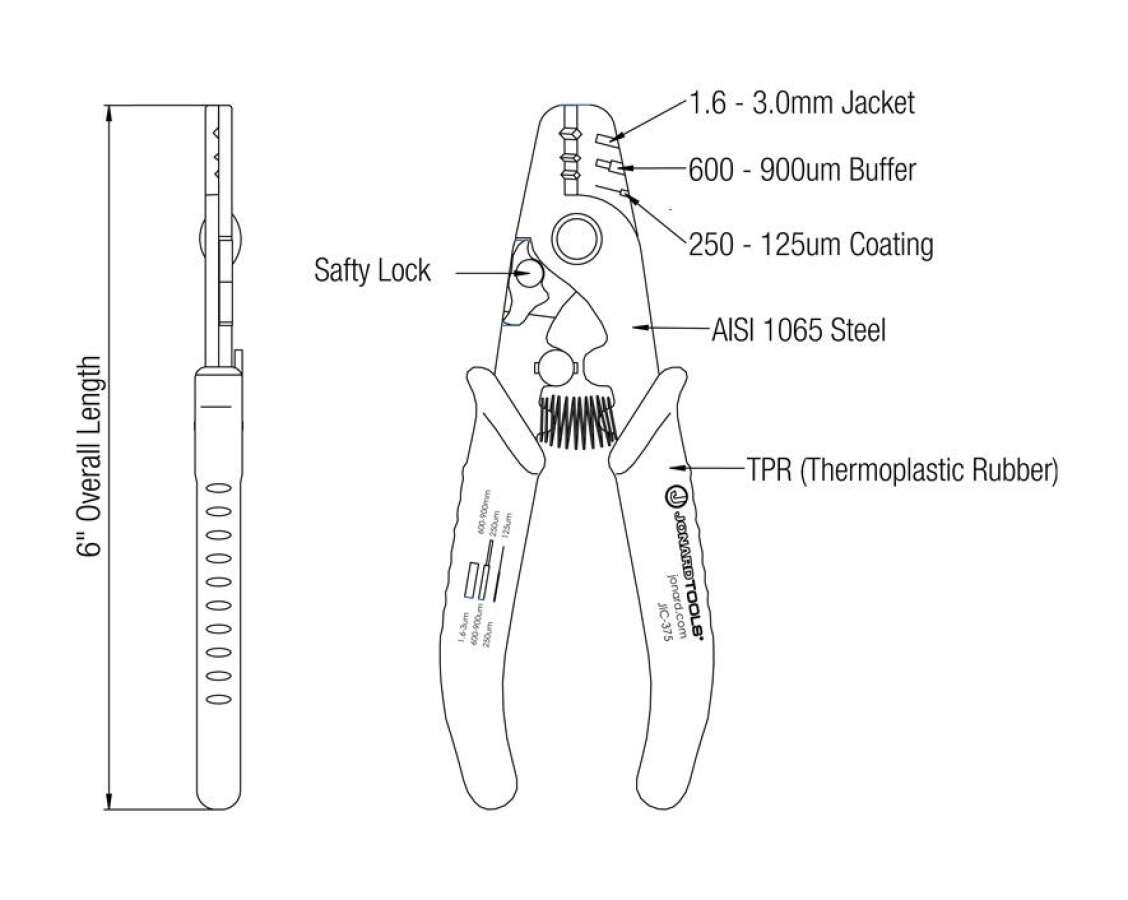

Технические характреристики стриппера Jonard JIC-375:

Назначение  Снятие буферного слоя, изоляции, лака
Тип кабеля Оптический кабель
Диаметр кабеля 125, 250, 900 мкм, 1.6 – 3 мм
Рукоятка Термопластичный каучук
Цвет рукояти Желтый
Длина 152 мм
Вес 140 гр

Как работать оптическим стриппером Jonard JIC-375:

Руководство по обслуживанию и заводскому тестированию стрипперов.

Оптические трипперы Jonard Tools предварительно откалиброваны на заводе и не требуют самостоятельной регулировки. Инструмент должен периодически проверяться пользователем на предмет правильной работы. Для удаления мусора из отверстий, чистить инструмент нужно щеткой с тонкой пластиковой щетинной. Отверстия могут быть очищены сухим сжатым воздухом.

Визуальная оценка - проверьте инструмент на предмет повреждений, таких как: ржавчина на поверхности, грубая работа ручек, погнутые или поврежденные элементов, залипание подвижных частей.

Функциональная оценка - инструмент должен использоваться только для зачистки волокна. Буферное волокно, используемое для этих испытаний, должно быть стандартным 125 мкм волокном. Зачистка волокна должна выполняться квалифицированным специалистом.

Оптический контроль - отверстие следует рассматривать с помощью оптического компаратора с увеличением в 50-100 раз. При выполнении оценок инструмент следует держать закрытым с умеренным нажимом руки и располагать его горизонтально на приспособлении так, чтобы грани заземления были перпендикулярны углу обзора. Открытие должно сформировать полный круг. Направляющие / режущие поверхности должны полностью перекрываться. Диапазоны отверстий для инструмента должны соответствовать следующим спецификациям:

  • Диапазон открытия паза 125 мкм должен составлять 130 - 175 мкм.
  • Диапазон открытия паза 250 мкм должен составлять 350 - 450 мкм
  • Диапазон открытия паза 1.6-3 мм должен составлять 1.23 - 1.37 мм

Важно отметить, что шлифованные поверхности должны удерживаться перпендикулярно углу обзора, поскольку отклонение от этого искажает форму и размер отверстия. Инструменты следует проверять не реже одного раза в 6 месяцев или после выполнения 500 зачисток 25-миллиметровых участков, в зависимости от того, что наступит раньше. Период тестирования следует пересматривать ежегодно, чтобы определить, требуется ли более частое тестирование. Инструменты должны храниться в чистом и сухом месте, чтобы избежать коррозии поверхности. Любой инструмент, который не соответствует установленным стандартам следует заменить.

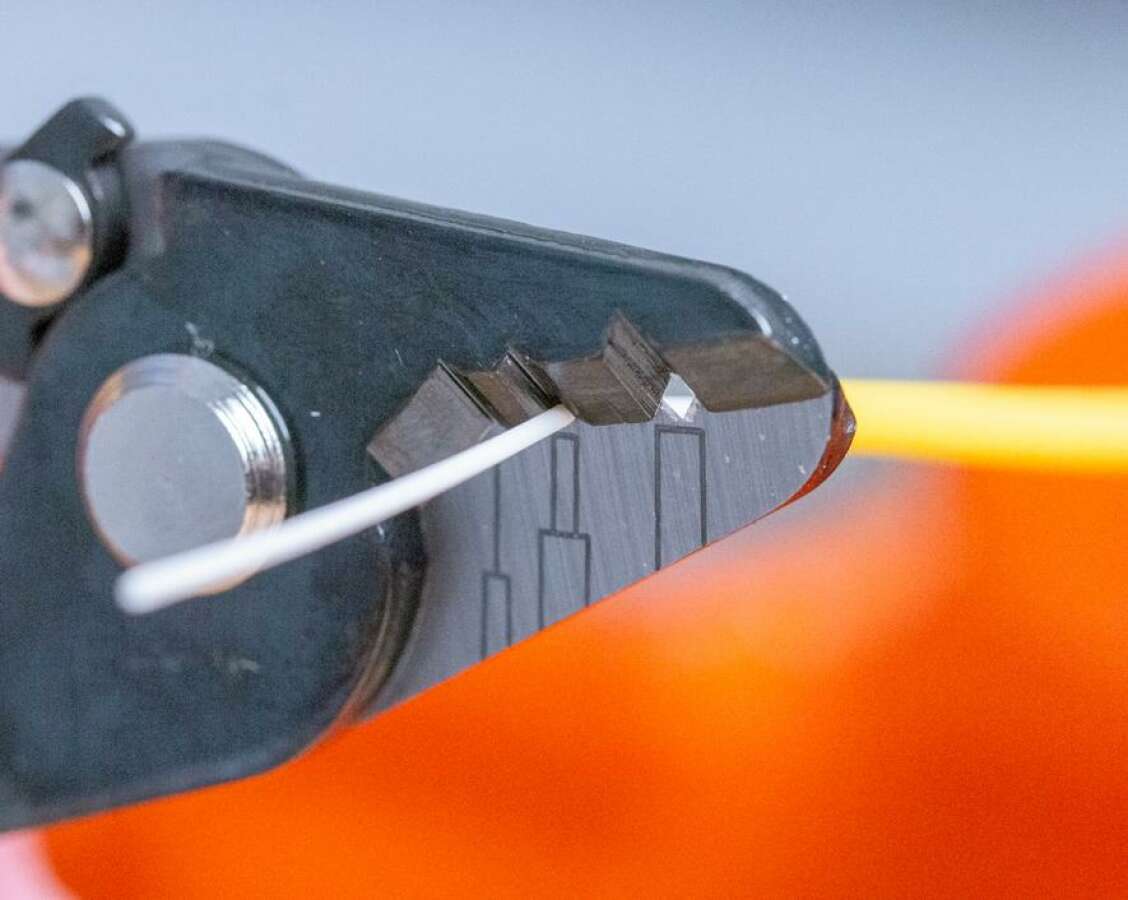

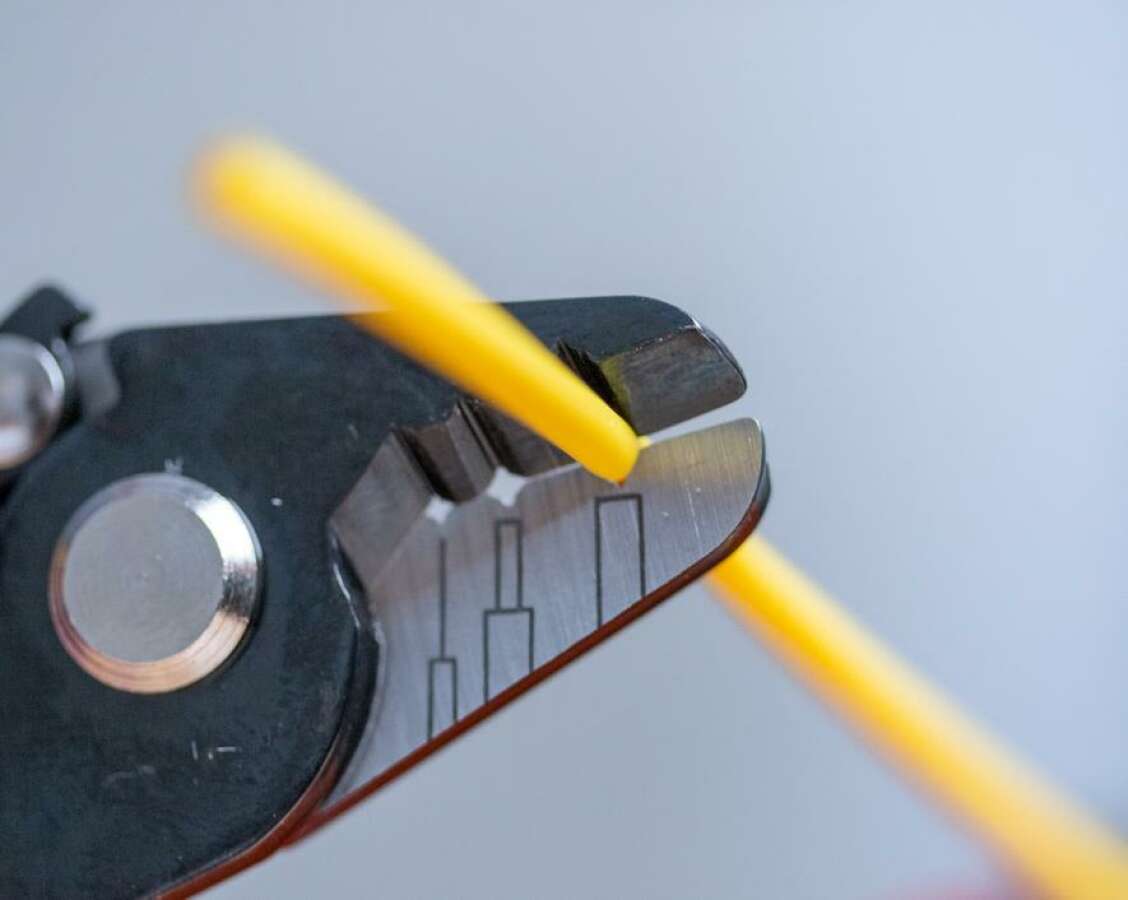

Рис. 1 Вставьте волокно в отверстие инструмента.
Рис. 2 Аккуратно и точно закройте инструмент вокруг волокна.

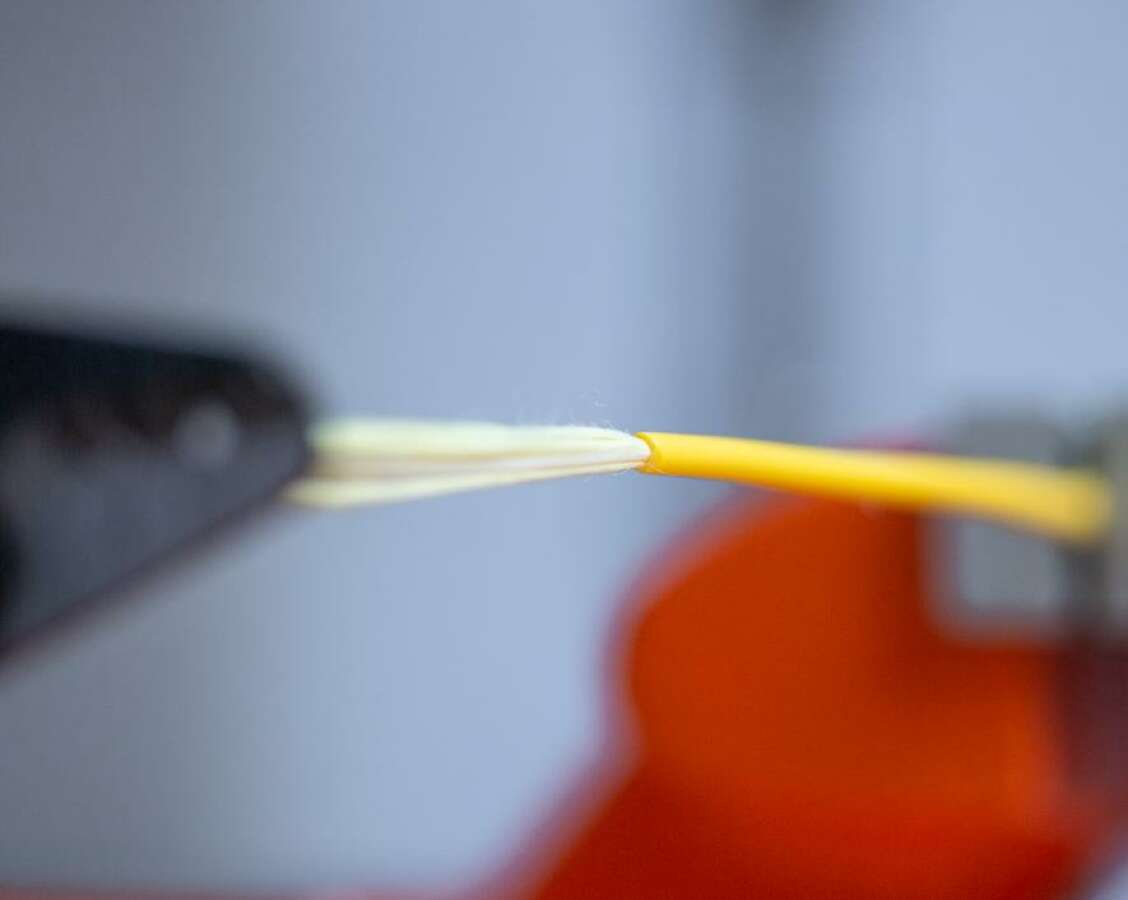

Рис. 3 Протяните инструмент вдоль волокна с помощью большого пальца, удерживая инструмент перпендикулярно волокну.

ПРИМЕЧАНИЕ. При зачистке буферных покрытий большой длины рекомендуется изготавливать несколько коротких полос для достижения желаемой длины. Это снижает давление, вызванное очищенной буферной оболочкой по мере ее накопления перед режущей кромкой. Для обеспечения правильной работы регулярно очищайте V-образное отверстие инструмента 99% -ным изопропиловым спиртом или спиртовой салфеткой. Невыполнение этого требования может привести к разрыву волокна.
