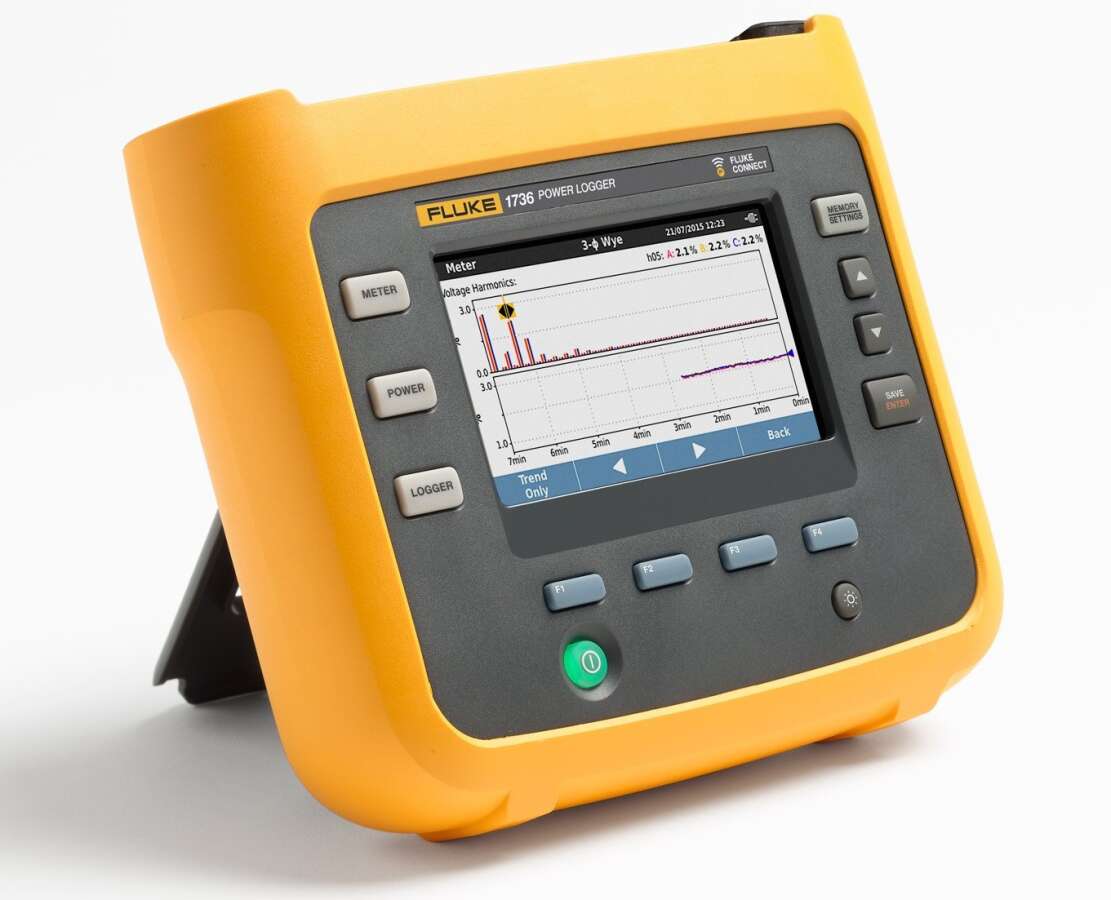

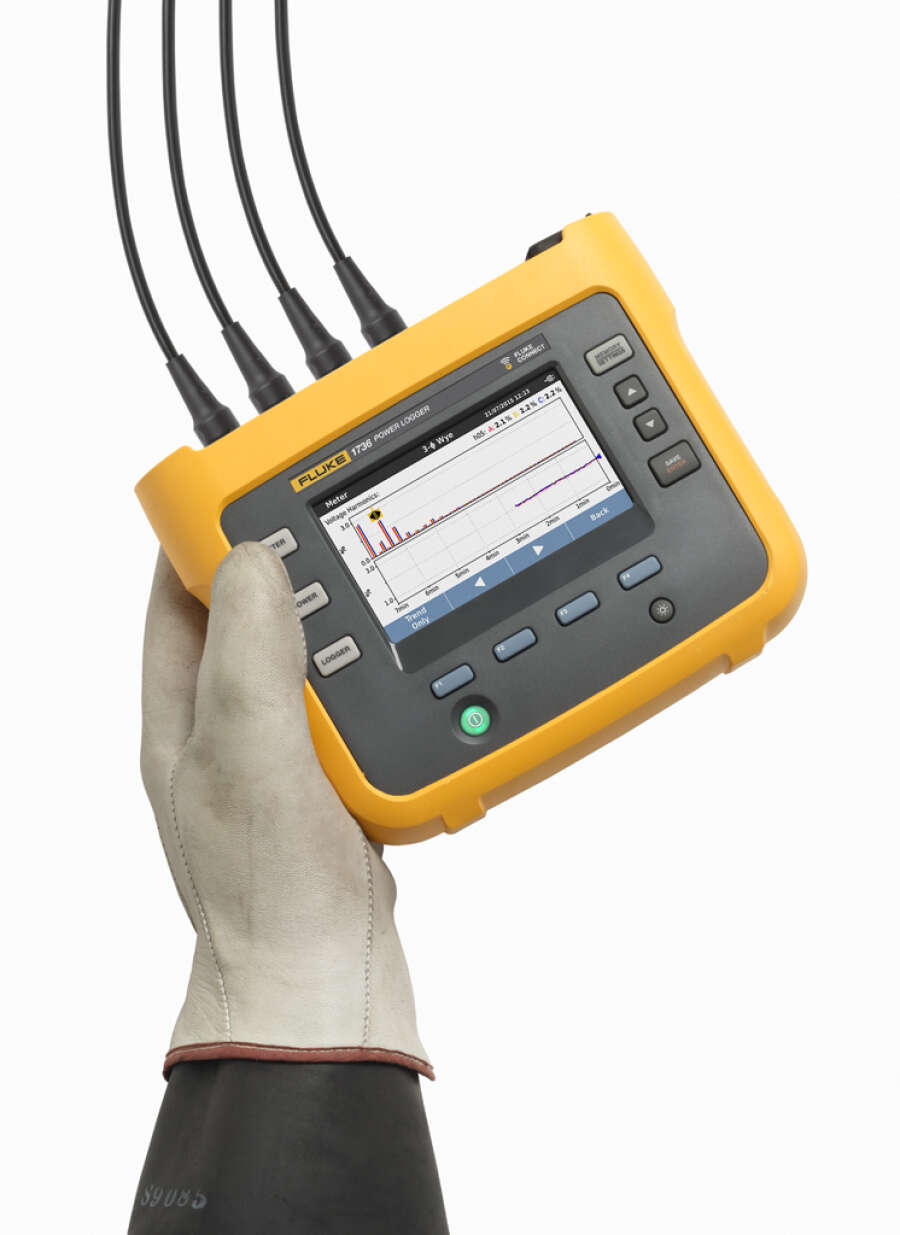

Fluke 1736 - трехфазный регистратор энергии

Артикул: Fli-1736/INTL

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Регистратор Fluke 1736/INTL - это компактный прибор для исследования качества электроэнергии. Благодаря встроенному сенсорному экрану и поддержке USB-накопителя Fluke 1736/INTL легко настраивается, проверяет и загружает результаты сеансов измерений, не требуя использования компьютера на месте выполнения измерений.

Особенности Fluke 1736/INTL

  • Основные измерения: автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними показателей качества электроэнергии

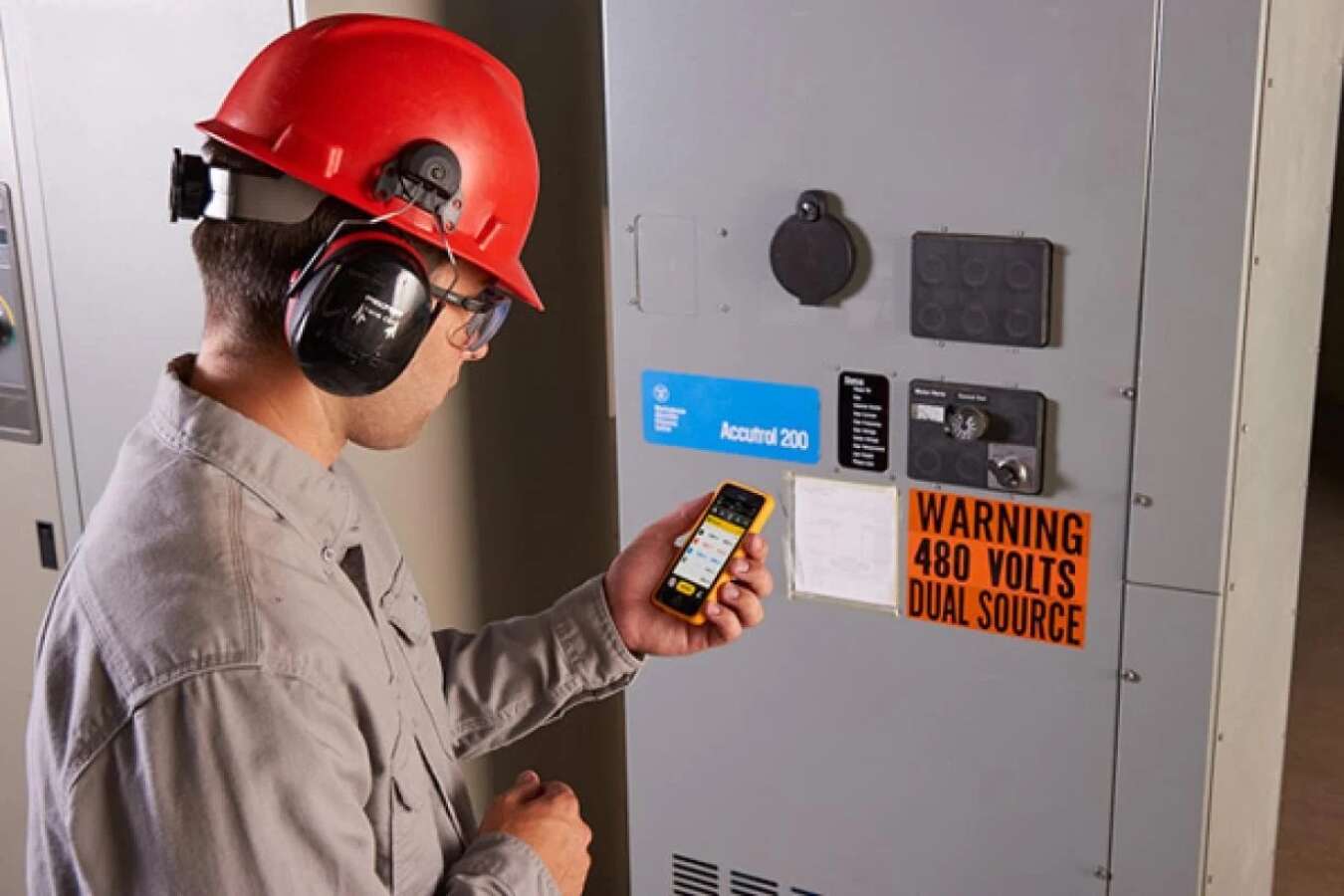

  • Совместимость с Fluke Connect®: просмотр данных на регистраторе непосредственно на объекте, через мобильное приложение и программное обеспечение Fluke Connect для настольных ПК или через сеть Wi-Fi предприятия

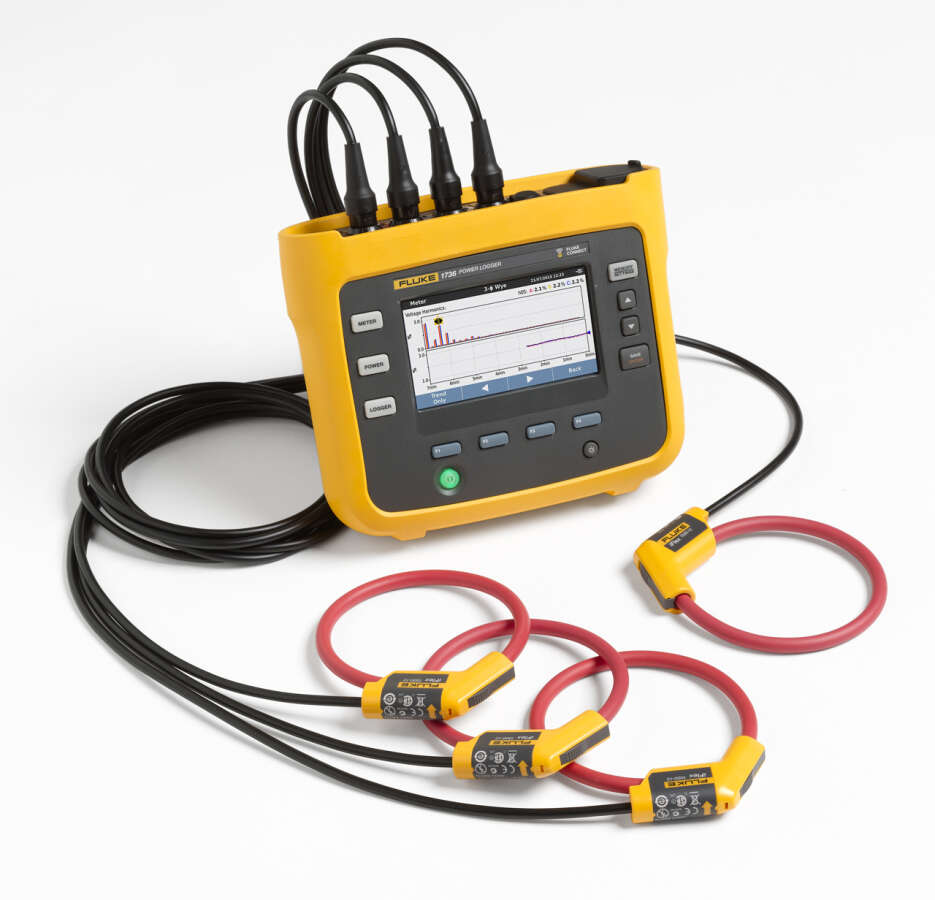

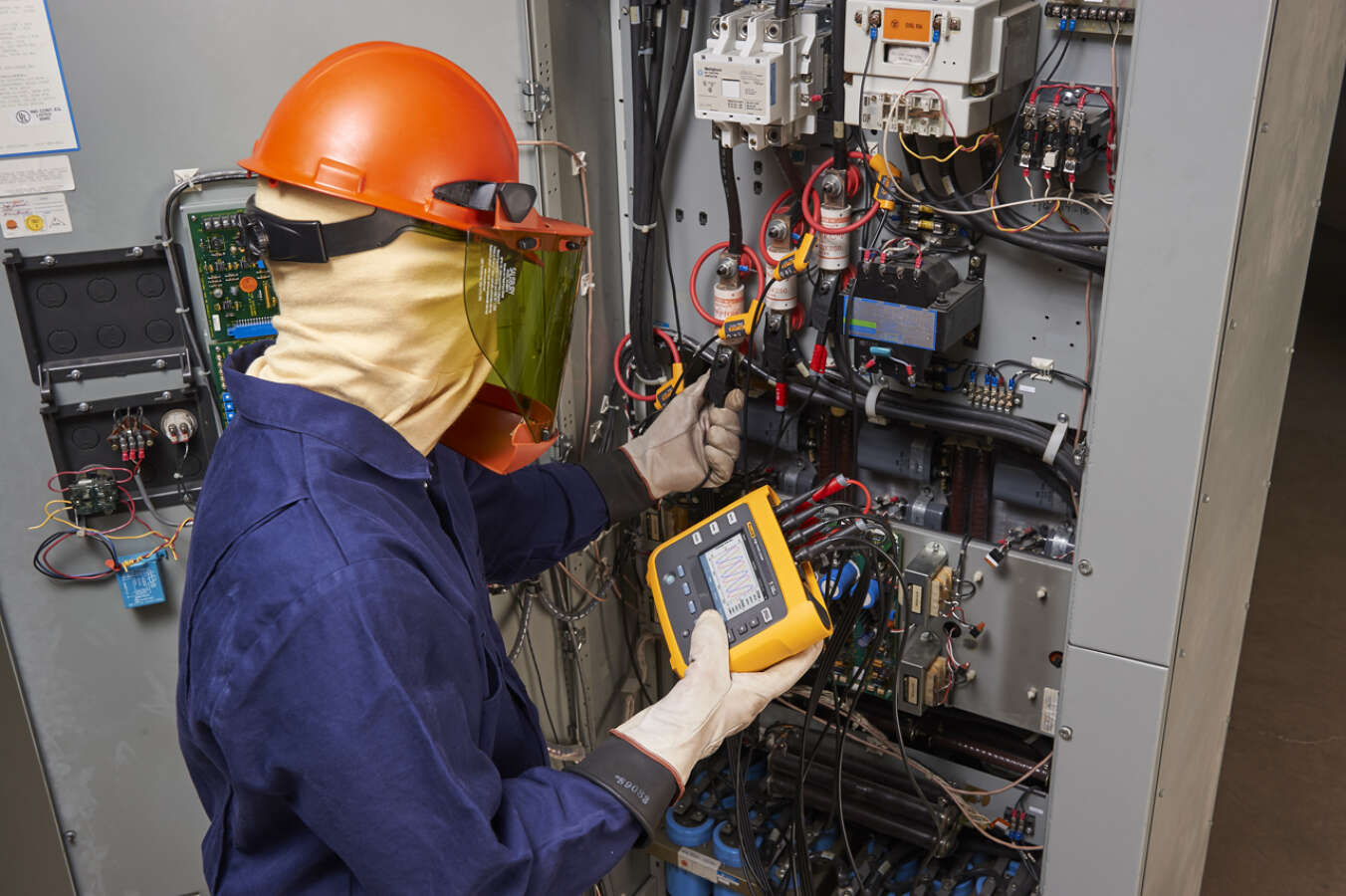

  • Измерения всех трех фаз и нейтрали с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки

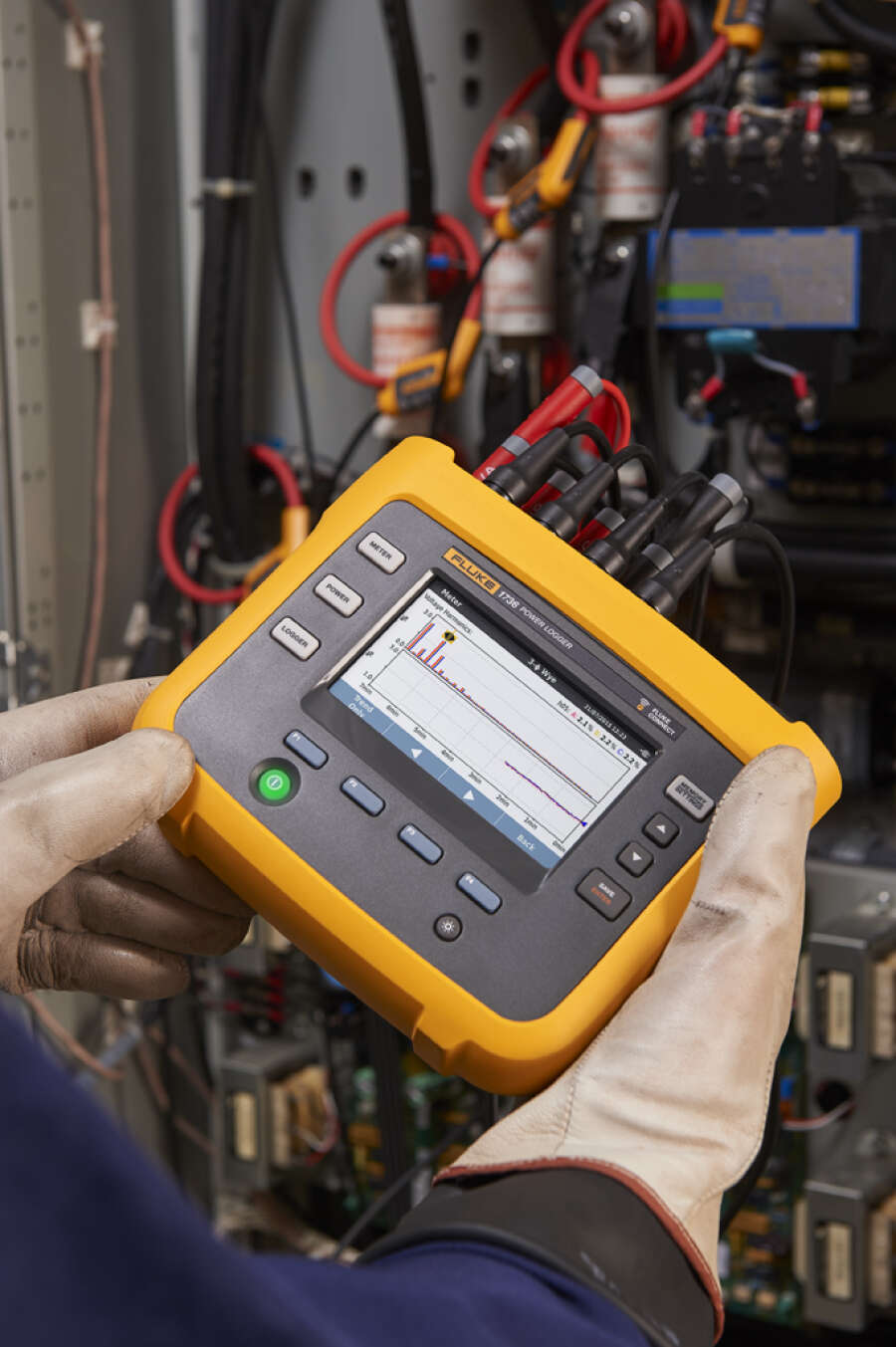

  • Просмотр результатов измерений во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени
  • Яркий цветной сенсорный экран удобен для работы в полевых условиях анализа, а также проверок данных с полным графическим отображением
  • Быстрый графический интерфейс пользователя с подсказками, помогающий получить необходимые данные при каждом измерении
  • Интеллектуальная функция проверки соединений, снижающая вероятность неправильных подключений
  • Совместная полностью интегрированная регистрация с другими приборами, поддерживающими Fluke Connect, что позволяет одновременно регистрировать до двух дополнительных измеряемых параметров на беспроводном цифровом мультиметре или модуле с поддержкой Fluke Connect
  • Прикладное программное обеспечение Energy Analyze Plus: после загрузки данных можно и проанализировать все параметры энергопотребления и показатели качества электроэнергии, а также воспользоваться встроенным сводным отчетом по качеству электроэнергии, чтобы лучше понять состояние и проблемы питающей сети.

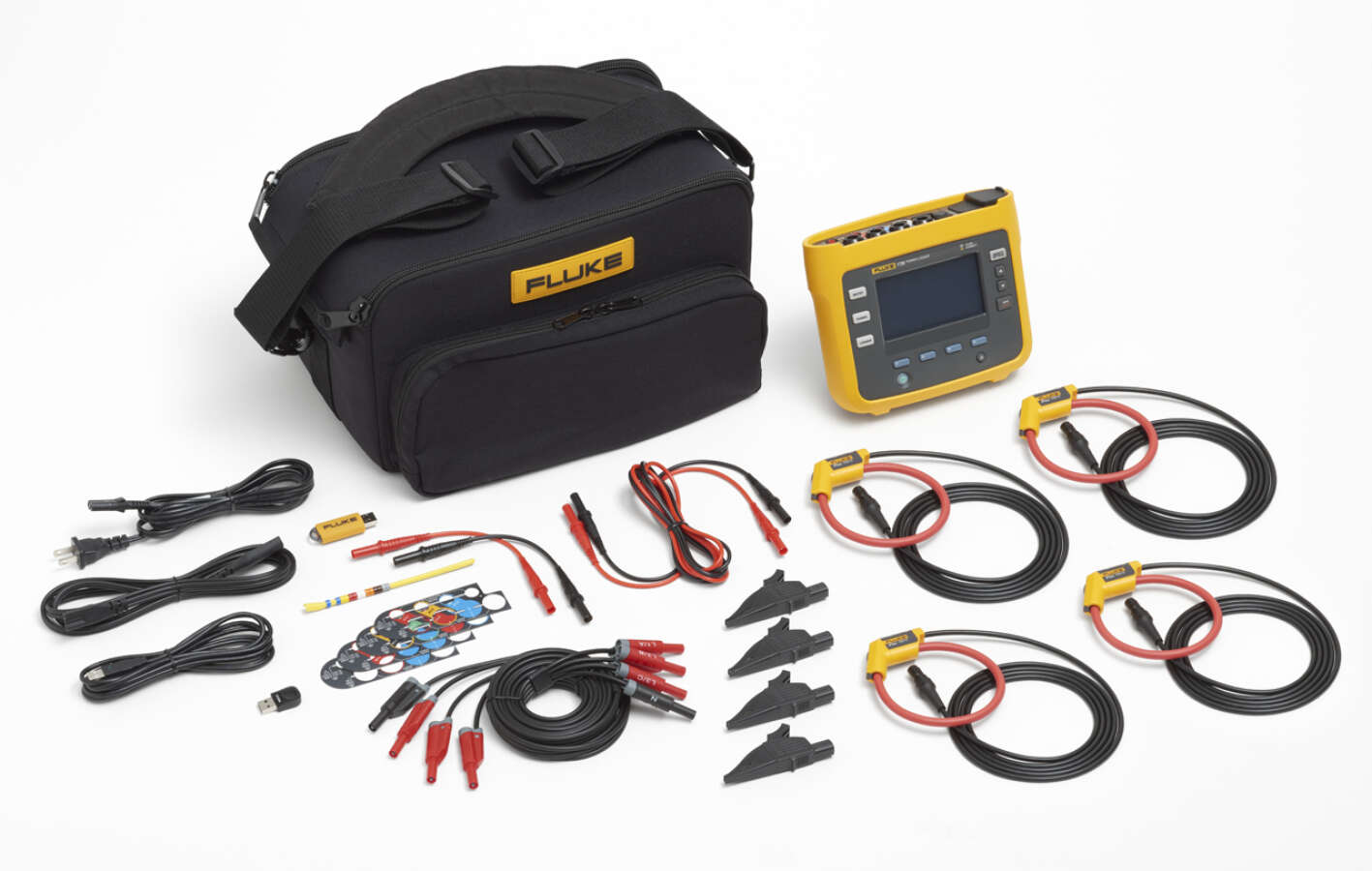

Комплект поставки

  • Регистратор качества электроэнергии Fluke 1736/INTL
  • Источник питания
  • Провод для измерения напряжения, 3-фазный + N
  • Зажимы типа «крокодил», черный цвет (4 шт.)
  • Тонкие гибкие токоизмерительные датчики i173x-flex1500, 30,5 см (12 дюймов) (4 шт.)
  • Комплект кабельных маркеров
  • Кабель питания от сети (европейский универсальный, США, Великобритания, Австралия, Бразилия)
  • Комплект из двух измерительных проводов, 0,1 м
  • Комплект из двух измерительных проводов, 1,5 м
  • Кабель питания постоянного тока
  • USB-кабель A, мини-USB
  • Мягкая сумка для хранения/чехол
  • Памятка о входных разъемах
  • Комплект документов (краткий справочник, меры безопасности)
  • USB-накопитель, 4 Гб (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus)

Технические характеристики Fluke 1736

Точность при стандартных условиях
Параметр Диапазон Разрешение Собственная погрешность при нормальных условиях (% от показания + % от диапазона)
Напряжение 1000 В 0,1 В ± (0,2 % + 0,01 %)
Ток прямой ввод: режим Роговского 15 мВ 0,01 мВ ± (0,3 % + 0,02 %)
150 мВ 0,1 мВ
прямой ввод: режим токоизмерительных клещей 50 мВ 0,01 мВ ± (0,2 % + 0,02 %)
500 мВ 0,1 мВ
1500 A Flexi 150 А 0,01 А ± (1 % + 0,02 %)
1500 А 0,1 А
3000 A Flexi 300 А 1 А ± (1 % + 0,03 %)
3000 А 10 А
6000 A Flexi 600 А 1 А ± (1,5 % + 0,03 %)
6000 А 10 А
40 А 4 А 1 мА (0,7 % + 0,02 %)
40 А 10 мА
Частота от 42,5 до 69 Гц 0,01 Гц ± (0,1 %)
Вспомогательный вход ±10 В переменного тока 0,1 мВ ± (0,2 % + 0,02 %)
Напряжение, мин./макс. 1000 В 0,1 В ± (1 % + 0,1 %)
Ток, мин./макс. определяется дополнительным оборудованием определяется дополнительным оборудованием ± (5 % + 0,2 %)
Суммарные гармонические искажения напряжения 1000% 0,1% ± (2,5 % + 0,05 %)
Суммарные гармонические искажения тока 1000% 0,1% ± (2,5 % + 0,05 %)
Гармоники напряжения от 2 до 50 1000% 0,1% ± (2,5 % + 0,05 %)
Асимметрия 100 % 0,1% ± 0,15 %
Мощность/Энергия
Параметр Прямой вход* iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
Диапазон мощности Вт, ВА, вар

токоизмерительные клещи: 50 мВ / 500 мВ

пояс Роговского: 15 мВ / 150 мВ

150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A

токоизмерительные клещи: 50 Вт / 500 Вт

пояс Роговского: 15 Вт / 150 Вт

150 кВт / 1,5 МВт 300 кВт / 3 МВт 600 кВт / 6 МВт 4 кВт / 40 кВт
Максимальное разрешение Вт, ВА, вар 0,1 Вт 0,01 кВт / 0,10 кВт 1 кВт / 10 кВт 1 кВт / 10 кВт 1 Вт / 10 Вт
Максимальное разрешение PF, DPF 0,01
Фаза (напряжение к току)* ±0,2 ° ±0,28 ° ±1 °

*Примечание: только для калибровочных лабораторий.

Электрические характеристики
Электропитание
Диапазон напряжения номинально от 100 до 500 В (от 85 В мин. до 550 В макс.) с применением входа штепсельного предохранителя
Мощность электропитания от сети номинально от 100 до 240 В (от 85 В мин. до 265 В макс.), используя вход IEC 60320 C7
Энергопотребление максимум 50 ВА (максимум 15 ВА при электропитании через вход IEC 60320)
Эффективность ≥68,2 % (в соответствии с нормами по энергетической эффективности)
Мощность в режиме ожидания <0,3 Вт, только при использовании входа IEC 60320
Частота электропитания 50/60 Гц ± 15 %

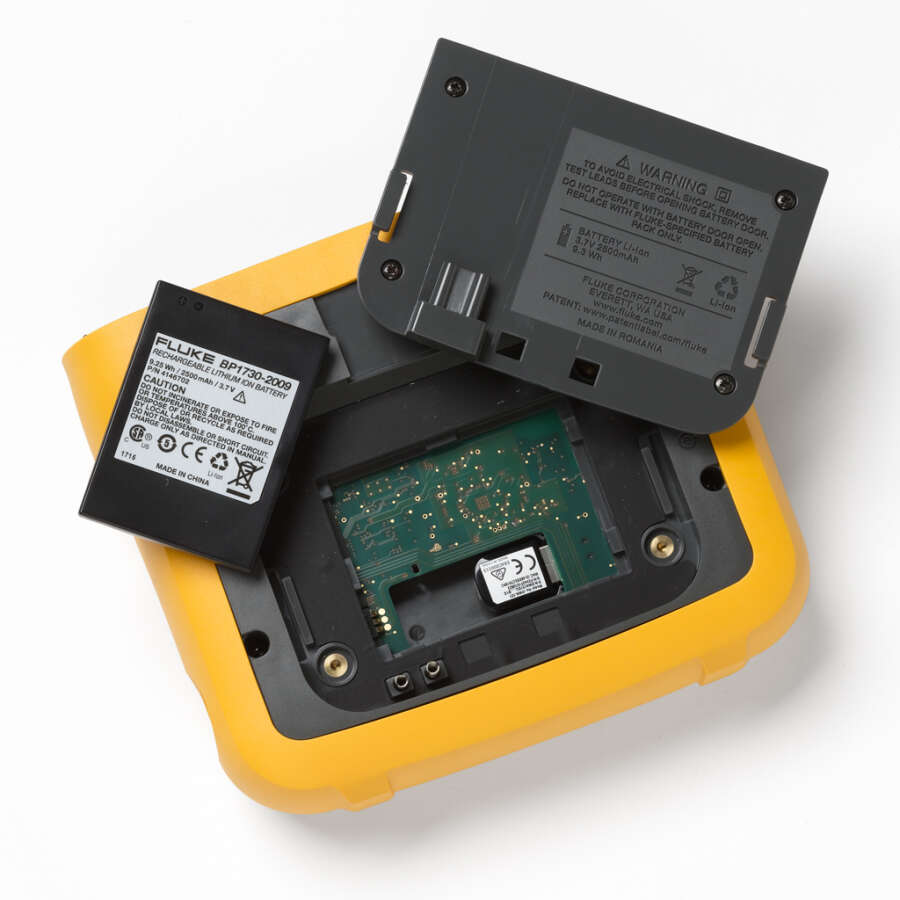

Батарея литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
Время работы от батареи до 4 часов (до 5,5 часов в энергосберегающем режиме)
Время зарядки <6 часов
Получение данных
Разрешение 16-битная синхронная выборка
Частота дискретизации 10,24 кГц при 50/60 Гц, синхронизировано с частотой питающей сети
Частота входного сигнала 50/60 Гц (от 42,5 Гц до 69 Гц)
Типы цепей

1-ф, 1-ф IT, с расщепленной фазой, 3-фаз. по схеме "звезда", 3-фаз. по схеме "звезда" IT, 3-фаз. по схеме "звезда" балансир., 3-фаз по схеме "треугольник, 3-ф по схеме Арона/Блонделя (2-элемент. "треугольник"), 3-фаз., соединение "открытым треугольником", 3-ф., соединение "High Leg Delta", 3- фаз., типа "треугольник" балансир, только токи (изучение нагрузки)

Хранилище данных внутренняя карта памяти (не подлежит замене пользователем)
Размер памяти обычно 10 сеансов записи в течение 8 недель с интервалами в 1 минуту и 100 событиями*
*Количество возможных сеансов записи и продолжительность регистрации зависят от требований пользователя.
Базовый интервал
Измеряемый параметр напряжение, ток, вспомогательный вход, частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия
Интервал усреднения выбирается пользователем: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
Суммарное гармоническое искажение THD для напряжения и тока рассчитывается на 25 гармониках
Мин./макс. значения времени усреднения

напряжение: среднеквадратичное значение полного цикла (обычно 20 мс при 50 Гц, 16,7 мс при 60 Гц)

сила тока: среднеквадратичное значение полуцикла (обычно 10 мс при 50 Гц, 8,3 мс при 60 Гц)

вспомогательное питание: 200 мс

Интервал потребления (режим измерителя энергии)
Измеряемый параметр энергия (Вт-ч, вар-ч, ВА-ч), коэффициент мощности, максимальное энергопотребление, стоимость энергии
Интервал усреднения выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл
Измерение качества электроэнергии
Измеряемый параметр напряжение, частота, асимметрия, гармоники напряжения, THD В, гармоники тока, THD А и TDD (требуется лицензия IEEE519/Отчет)
Интервал усреднения 10 мин
Отдельные гармоники 2я … 50я
Суммарное гармоническое искажение рассчитывается на 50 гармониках
События

напряжение: кратковременные понижения напряжения, кратковременные повышения напряжения, прерывания

ток: пусковой ток

Запущенные записи*

обновление

среднеквадратичное значение полупериода напряжения и силы тока

форма сигналов напряжения и силы тока

*Примечание: для модели 1736 нужна лицензия
Соответствие стандартам
Гармоники

IEC 61000-4-7: класс 1

IEEE 519 (кратковременные гармоники, требуется лицензия IEEE519/Отчет)

Качество электроэнергии

IEC 61000-4-30 класс S

IEC62586-1 (устройство PQI-S)

Электроэнергия IEEE 1459
Интерфейсы
USB-A передача файлов через USB-накопитель, обновление прошивки
макс. ток питания: 120 мА
WiFi прямое соединение и соединение с инфраструктурой (требуется лицензия на инфраструктуру WiFi)
Безопасность WiFi WPA2-AES с предварительно согласованным ключом
Bluetooth получение вспомогательных результатов измерений с модулей серии Fluke Connect 3000 (требуется переходник WiFi/BLE USB1 FC)
Мини-USB загрузка данных с устройства в компьютер
Порт расширения дополнительное оборудование
Входы напряжения
Количество входов 4 (3 фазы и нейтраль)
Максимальное напряжение на входе 1000 Вср.кв.знач. (1700 Впиковое значение) от фазы на нейтраль
Входной импеданс 10 МОм от каждой фазы к нейтрали
Полоса пропускания 42,5 Гц – 3,5 кГц
Масштабирование 1:1, регулируемое
Токовые входы
Количество входов 4, для подключенного датчика режим выбирается автоматически
Выходное напряжение датчика тока (клещи) 500 мВср.кв.знач. / 50 мВср.кв.знач. CF 2.8
Выходное напряжение датчика тока (пояс Роговского)

150 мВср.кв.знач. / 15 мВср.кв.знач. при 50 Гц

180 мВср.кв.знач. / 18 мВср.кв.знач. при 60 Гц

CF 4; все при номинальном диапазоне щупа

Диапазон от 1 А до 150 А / от 10 А до 1500 А с датчиком тока iFlex1500-12
от 3 А до 300 А / от 30 А до 3000 А с датчиком тока iFlex3000-24
от 6 А до 600 А / от 60 А до 6000 А с датчиком тока iFlex6000-36
от 40 мА до 4 А / от 0,4 А до 40 А с зажимами i40s-EL
Полоса пропускания 42,5 Гц – 3,5 кГц
Масштабирование 1:1, регулируемое
Вспомогательные входы
Проводное соединение
Количество входов 2
Входной диапазон от 0 В пост.тока до ± 10 В пост.тока
Получение данных 1 показание/с
Коэффициент масштабирования формат: mx + b (усиление и смещение), задается пользователем
Отображаемые единицы настраиваемые пользователем (до 8 символов, например, °C, ф./кв. д. или м/с)
Беспроводное соединение (требуется переходник WiFi/BLE USB1 FC)
Количество входов 2
Поддерживаемые модули серия Fluke Connect 3000
Характеристики условий эксплуатации
Рабочая температура от –10 до +50 °C
Температура хранения

от –20 до +60 °C (без батареи)

от –20 до +50 °C (с батареей)

Рабочая влажность <10 °C без конденсации
от 10 до 30 °C: ≤95 % отн. влажн.
от 30 до 40 °C: ≤75 % отн. влажн.
от 40 до 50 °C: ≤45 % отн. влажн.
Рабочая высота

до 2000 м

(до 4000 м и ниже для 1000 В CAT II/600 В CAT III/300 В CAT IV)

Высота хранения 12 000 м
Степень пыле- влагозащищенности IEC 60529: IP50, в подключенном состоянии с установленными защитными крышками
Вибрация MIL-T-28800E, тип 3, класс III, тип B
Безопасность IEC 61010-1
вход сети IEC: перенапряжение категория II, степень загрязнения 2
клеммы напряжения: перенапряжение категория IV, степень загрязнения 2
IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В
Электромагнитная совместимость IEC 61326-1: промышленный сектор CISPR 11: группа 1, класс А
Общие характеристики
Цветной ЖК-дисплей 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, резистивная сенсорная панель
Индикатор питания/зарядки светодиодный
Гарантия регистратор и источник питания: два года (не распространяется на батарею)
аксессуары: один год
цикл калибровки: два года
Размеры регистратор: 198 х 167 х 55 мм
источник питания: 130 x 130 x 45 мм
регистратор с подключенным источником питания: 198 x 167 x 90 мм
Масса регистратор: 1,1 кг
источник питания: 0,4 кг
Защита от повреждения кенсингтонский замок
Характеристики гибкого датчика тока iFlex 1500-12
Предел измерения

от 1 до 150 А переменного тока

от 10 до 1500 А переменного тока

Допустимый ток 100 кА (50/60 Гц)
Основная погрешность при нормальных условиях* ± 0,7 % от показаний
Погрешность 173x + iFlex ±(1 % от показаний + 0,02 % от диапазона)
Температурный коэффициент над диапазоном рабочих температур

0,05 % от показаний / °C

0,09 % от показаний / °F

Рабочее напряжение 1000 В CAT III, 600 В CAT IV
Длина преобразователя 305 мм (12 дюймов)
Диаметр провода преобразователя 7,5 мм (0,3 дюйма)
Минимальный радиус изгиба 38 мм (1,5 дюйма)
Длина кабеля выходного сигнала 2 м (6,6 футов)
Масса 115 г
Материал провода преобразователя TRP (термопластичная резина)
Материал сопряжения POM + ABS/PC
Материал кабеля выходного сигнала TPR/PVC (термопластичная резина/поливинилхлорид)
Рабочая температура

от –20 до +70 °C

температура проверяемого проводника не должна превышать 80 °C

Температура хранения от –40 до +80 °C
Относительная рабочая влажность от 15 % до 85 % без конденсации
Степень пыле- влагозащищенности IEC 60529:IP 50
Рабочая высота от 2000 м до 4000 м и ниже для 1000 В CAT II/600 В CAT III/ 300 В CAT IV
Гарантия один год

*Стандартные условия:

  • условия окружающей среды: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
  • первичный проводник в центральном положении

Основные функции Fluke 1736/INTL

  • Основные измерения: напряжение (В), ток (А), частота (Гц), указание порядка чередования фаз, два канала постоянного тока (поддерживают устанавливаемые пользователем внешние датчики для выполнения таких измерений, как температура, влажность и скорость ветра)
  • Измерение мощности: активная мощность (Вт), кажущаяся мощность (ВА), неактивная мощность (var), коэффициент мощности
  • Измерение мощности основной гармоники: активная мощность основной гармоники (Вт), полная мощность основной гармоники (ВА), реактивная мощность основной гармоники (var), DPF (Cos Φ)
  • Измерение энергии: активная энергия (Вт-ч), полная энергия (ВА-ч), неактивная энергия (вар-ч)
  • Измерение энергопотребления: энергопотребление (Вт-ч), максимальное энергопотребление (Вт-ч), стоимость электроэнергии
  • Измерение гармоник: гармонические составляющие до 50-й гармоники включительно и суммарное гармоническое искажение напряжения и тока
