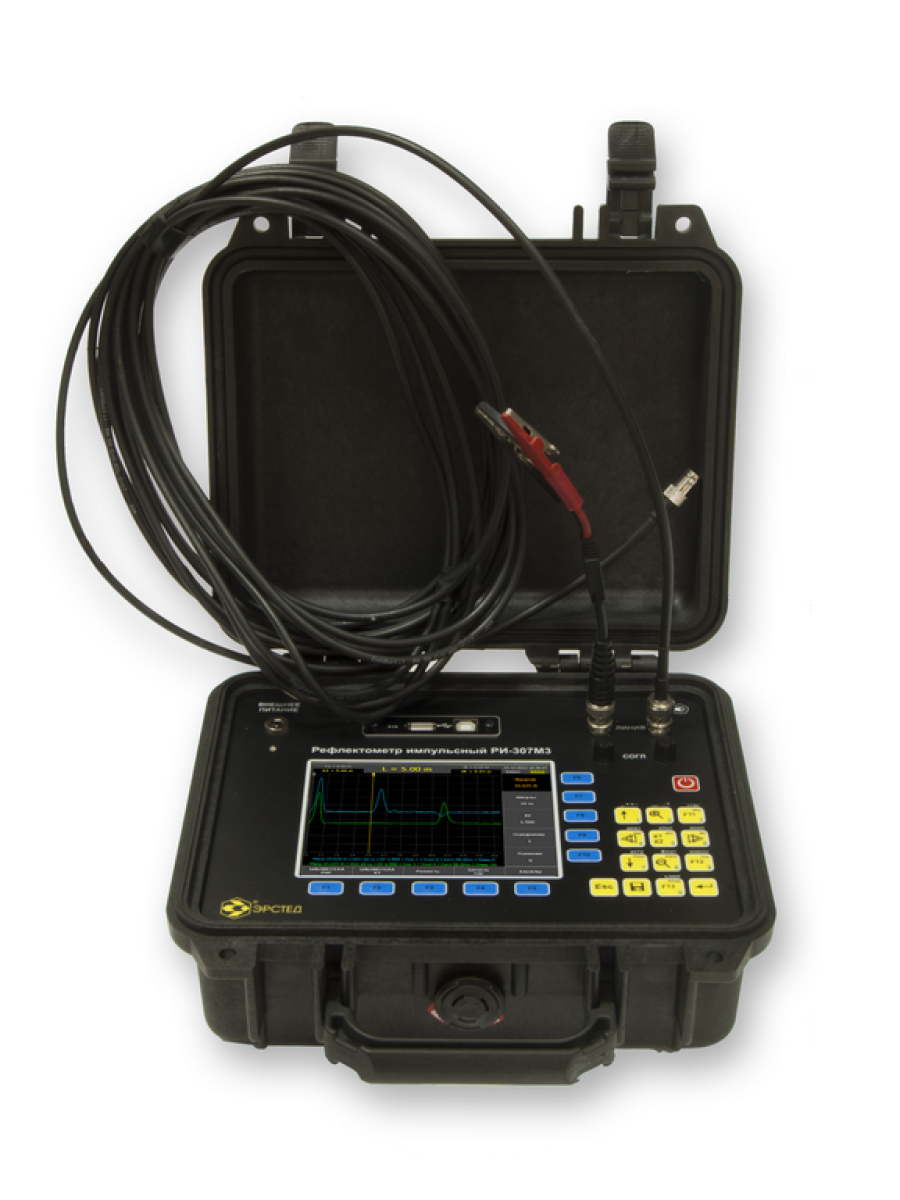

Защищённый высокоточный импульсный рефлектометр ЭРСТЕД РИ-307М3 «СТРИЖ» – это двухканальный полевой кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений в любых металлических кабельных линиях. РИ-307М3 «СТРИЖ» позволяет определить обрыв, короткое замыкание, муфты, низкоомные утечки, сростки кабеля, параллельные отводы, катушки Пупина, разбитость пар, "мерцающие" неоднородности. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).
РИ-307М3 «СТРИЖ» может применяться в условиях повышенного требования к классу точности (например, в сетях CATV, системах ОДК теплосетей). Рефлектометр позволяет с низкой инструментальной погрешностью (до 3 см) производить измерения на кабелях длиной от 1 м до 128 км:
- измерение длин кабелей
- измерение расстояний до неоднородностей волнового сопротивления или повреждений:
- обрыв
- низкоомные дефекты (менее 1 кОм)
- короткое замыкание
- дефектная пайка
- неисправный усилитель
- наличие и место установки ответвителей
- замокшие участки или участки с повышенной влажностью
- муфты, сростки кабеля
- катушки Пупина, разбитость пар
- «мерцающие» дефекты; и пр.
- измерение коэффициента укорочения линии при известной ее длине
- производить оценку волнового сопротивления кабельной линии
Особенности ЭРСТЕД РИ-307М3 «СТРИЖ»
- Большой яркий цветной TFT дисплей 5,7 дюйма с разрешением 640×480 пикселей и широким углом обзора удобен для наглядного представления результатов измерений
- Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню
- Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы – прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
- Автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти
Комплект поставки
- Рефлектометр импульсный РИ-307М3 «СТРИЖ» с первичной поверкой – 1 шт.
- Зарядное устройство – 1 шт.
- Кабель соединительный 5 м, 75 Ом, BNC.M-крокодилы – 1 шт.
- Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
- Руководство по эксплуатации РИ-307М3 – 1 шт.
- Сумка для аксессуаров – 1 шт.
Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).
Основные функции ЭРСТЕД РИ-307М3 «СТРИЖ»
Рефлектометр РИ-307М3 «СТРИЖ» является модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:
- за счет увеличения эффективной частоты дискретизации до 3,2 ГГц в 4 раза поднята разрешающая способность приемного тракта до 0,3 нс, что эквивалентно инструментальной погрешности 3 см при КУ=1,499 на шкале расстояний;
- введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
- обновленная функция "Лупа" позволяет получать детализацию рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный “цифровой зум”;
- переработка приемного тракта позволила расширить полосу пропускания, и как следствие повысилась детализация рефлектограмм;
- появилась функция прокрутки окна лупы в пределах диапазона;
- появилась возможность сравнивать рефлектограммы, снятые для разных диапазонов по дальности;
- введена функция “Снимок экрана”, позволяющая мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
- прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
- функция построения "кривых тревоги" (конфигурация "Теплосети") служит для удобства выявления значимых дефектов в системах ОДК;
- сохранение положения курсоров при записи рефлектограммы в память;
- новая программа для работы с рефлектограммами на ПК.
Измерительные характеристики для CATV и СОДК теплосетей
- Диапазоны по дальности оптимизированы для измерений CATV и СОДК - от 15 м до 32 км.
- Минимальная дискретность рефлектограммы - 3 см при КУ=1,5.
- Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания:
- на коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения;
- на длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса.
- Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК.
- Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.
- Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
Хранение результатов измерений в ЭРСТЕД РИ-307М3 «СТРИЖ»
- Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения: прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени.
- В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.
- Функция “Снимок экрана” позволяет мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов.
- Прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
- Расширяемая функциональность встроенного ПО.
Применение ЭРСТЕД РИ-307М3 «СТРИЖ»
Рефлектометр РИ-307М3 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС).
Рефлектометр РИ-307М3 «СТРИЖ» может использоваться для определения длины кабеля при его производстве и складировании.
