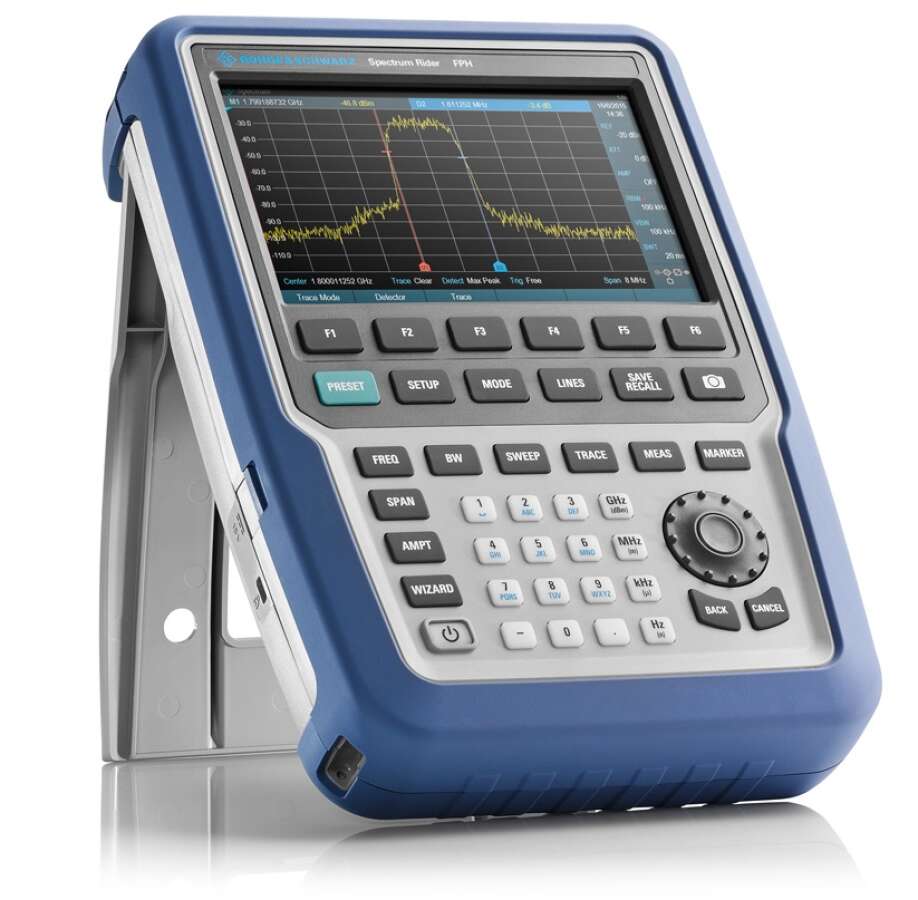

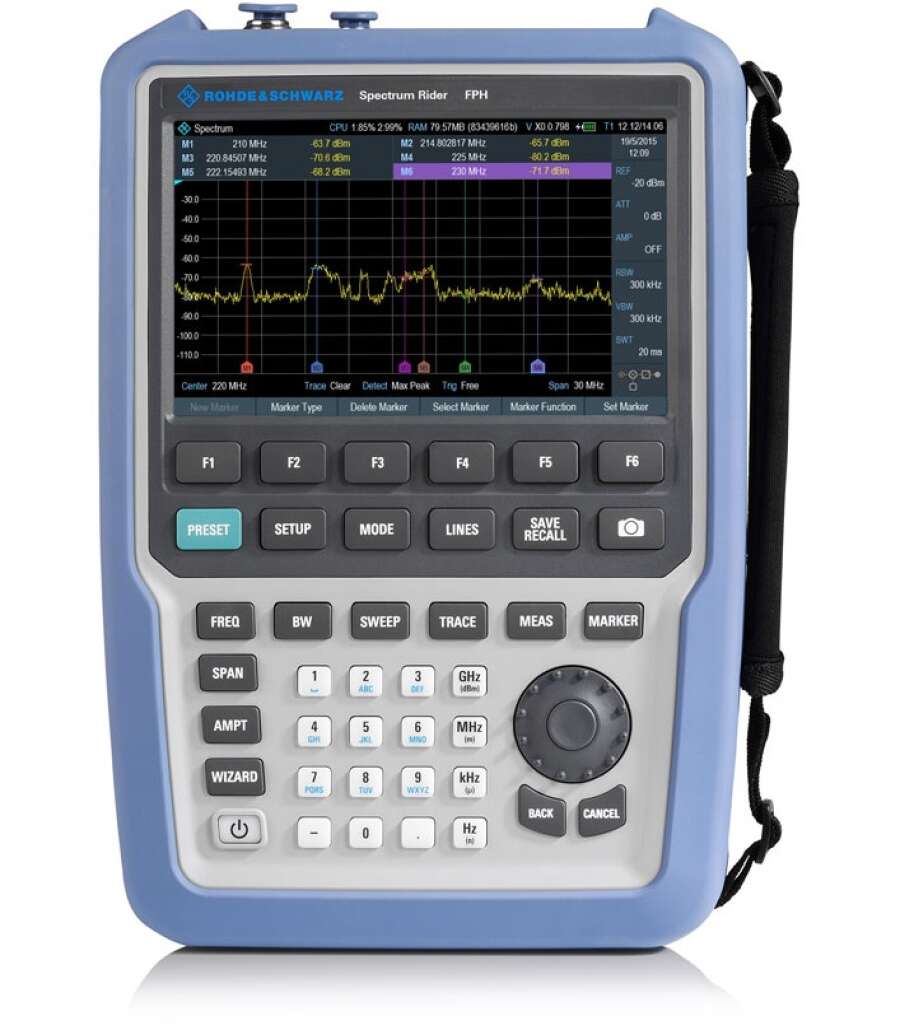

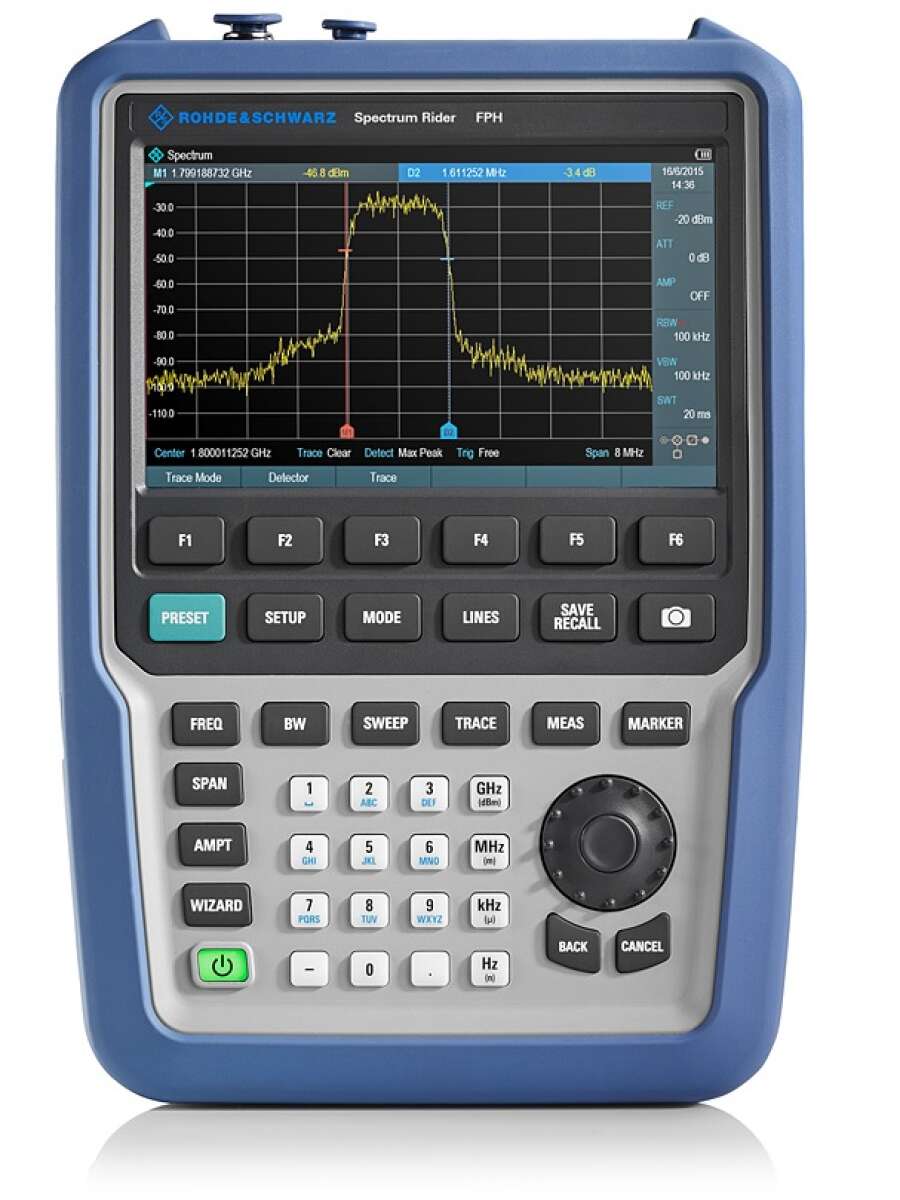

Rohde&Schwarz Spectrum Rider FPH анализатор спектра - это компактный, легкий, быстрый анализатор в ударопрочном пыле-влагозащищенном корпусе. Отличается самым продолжительным временем работы от батареи (около 8 часов) и высокой гибкостью управления, как стандартным способом – с помощью клавиш, так и посредством сенсорного экрана.
| Параметры | Значение | ||

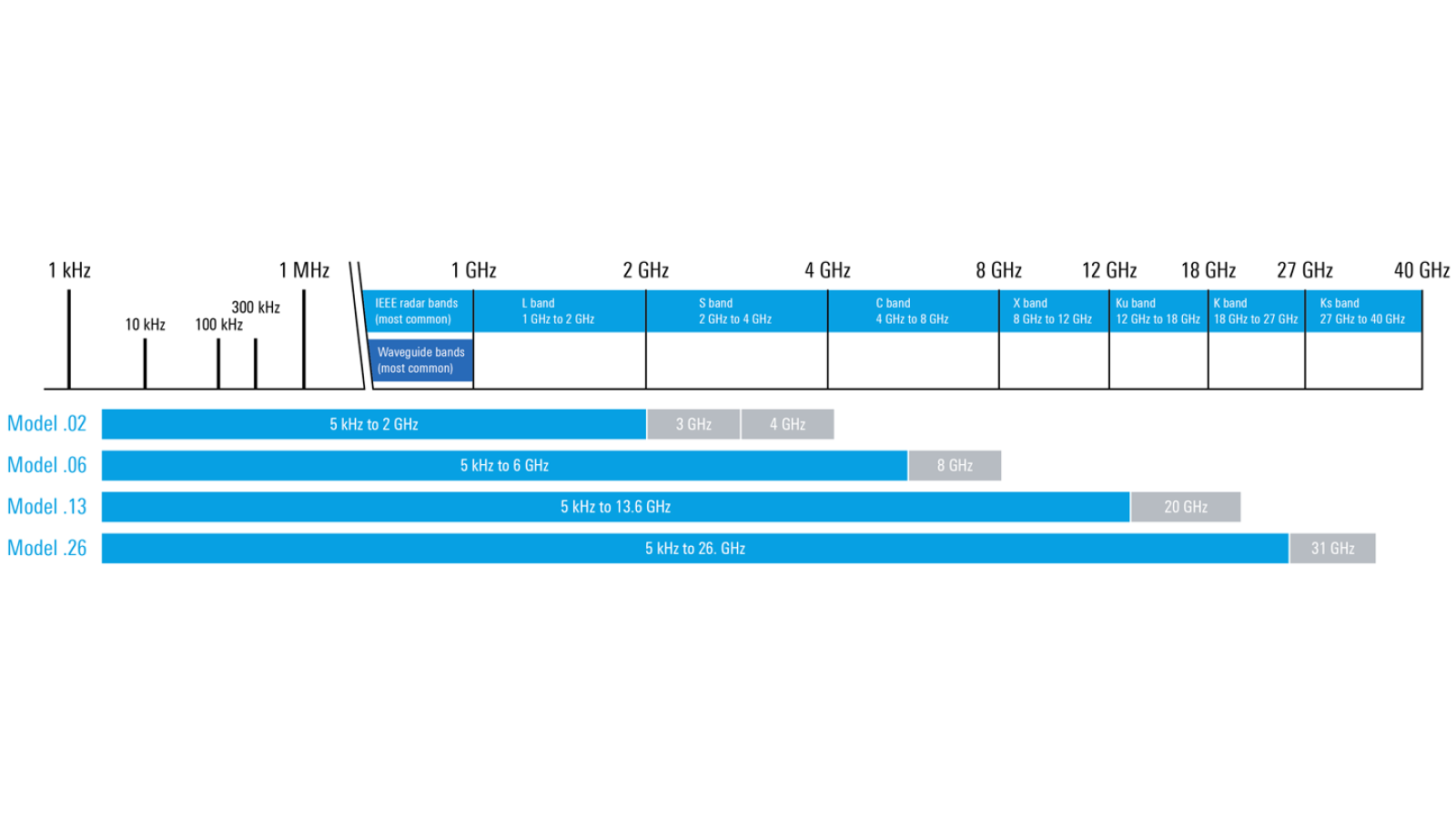

| Диапазон частот | Базовый блок (модель 02) | от 5 кГц до 2 ГГц | |
| с установленной опцией FPH-B3 | от 5 кГц до 3 ГГц | ||
| с установленными опциями FPH-B3 и FPH-B4 | от 5 кГц до 4 ГГц | ||
| Базовый блок (модель 06) | от 5 кГц до 6 ГГц | ||
| с установленной опцией FPH-B8 | от 5 кГц до 8 ГГц | ||
| Базовый блок (модель 13) | от 5 кГц до 13,6 ГГц | ||
| с установленной опцией FPH-B20 | от 5 кГц до 20 ГГц | ||
| Базовый блок (модель 26) | от 5 кГц до 26,5 ГГц | ||
| с установленной опцией FPH-B31 | от 5 кГц до 31 ГГц | ||
| Разъем на анализаторе |
Модель 03/06/13 Модель 26 |
N female (гнездо), 3,5 мм(штекер) |
|
| Разрешение по частоте | 1 Гц | ||
| Стабильность опорного генератора | старение | 1х10-6 /год | |
| Полосы разрешения | по уровню -3 дБ | от 1 Гц до 3 МГц в последовательности 1/3 | |
|
CISPR по уровню -6 дБ |
200 Гц, 9 кГц, 120 кГц, 1 МГц | ||
| Спектральная чистота, однополосный фазовый шум ( несущая f = 500 МГц) | отстройка 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) | |
| отстройка 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | ||
| отстройка 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | ||
| Отображаемый средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор отсчетов, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц | ||
| предусилитель выкл. | Модель 02 | Модель 06/13/26 | |
| от 1 МГц до 10 МГц | -142 дБм (тип) | -130 дБм (тип) | |
| от 10 МГц до 1 ГГц | -146 дБм (тип) | -145 дБм (тип) | |
| от 1 до 4 ГГц | -144 дБм (тип) | -140 дБм (тип) | |
| от 4 ГГц до 8 ГГц | - | - 140 дБм (тип) | |
| от 8 ГГц до 27 ГГц | - | - 138 дБм (тип) | |
| предусилитель вкл. | для всех моделей | ||
| от 1 до 20 МГц | < –147 дБм / –152 дБм (тип) | ||
| от 20 МГц до 3 ГГц | < –158 дБм / –162 дБм (тип) | ||
| от 3 ГГц до 4,5 ГГц | < –155 дБм / –158 дБм (тип) | ||
| от 4,5 ГГц до 27 ГГц 227274,5 ГГц |
< –150 дБм / –155 дБм (тип) | ||
| Точка пересечения третьего порядка (TOI) | Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 x –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | ||
| f = 1 ГГц | +7 дБмВт (изм.) | ||
| f = 2,4 ГГц | +10 дБмВт (изм.) | ||
| Общая погрешность измерения | Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | ||
| 10 МГц ≤ f ≤ 4 ГГц | < 1,25 дБ, тип. 0,5 дБ | ||
| Тип детектора |
Стандартно с опцией FPH-K43 |
макс.-пик, мин. -пик, авто-пик, sample, дополнительно: средний, квази-пиковый |
|
| Дисплей | Разрешение | WVGA, 800 x 480 пикселей | |
| Питание | Через HA-Z301 | 100-240 В, 50\60 Гц | |
| Внешний DC-источник | 14,64 В – 15,45 В | ||
| Аккумулятор (HA-Z306) | Литий-ионный, 72 Втч, время работы до 8 | ||
| Габариты, мм | (Ш x В x Г) | 202 x 294 x 76 | |
| Масса, кг | 2,5 | ||
Анализатор спектра FPH содержит широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального анализа, среди которых: две спектральные кривые, шесть маркеров (абсолютные/относительные), маркер шума, демодуляция АМ/ЧМ аудиосигналов, ограничительные линии (тестирование по критерию годен/не годен), предустановленные таблицы каналов, дистанционное управление и частотомер.
Доступны дополнительные измерительные приложения, которые могут быть с легкостью добавлены с помощью программных ключевых кодов, что избавляет от дополнительных расходов на установку и позволяет сэкономить время, затрачиваемое на обработку заказа, благодаря отсутствию необходимости в отправке прибора в сервисный центр для калибровки или регулировки.
Для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция FPH-K9 позволяет использовать анализатор FPH для измерений мощности совместно с датчиками мощности серий NRP-Zxx и NRPххS/SN в диапазоне от –67 до +45 дБм на частотах до 110 ГГц. Результаты измерений выводятся на специализированном графическо-цифровом экране. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4 или NRP-ZKU.
Опция FPH-K19 позволит быстро и просто получить результаты измерения канальной мощности при использовании встроенного измерителя мощности, с типовым значением точности измерения уровня 0,5 дБ, не используя внешние датчики мощности или режим анализатора спектра. Настраиваемая ширина канала от 100 кГц до 1 ГГц с диапазоном уровней мощности в пределах от –120 до +30 дБм.
Опция FPH-K29 в сочетании с широкополосными датчиками мощности семейства NRP-Z8x позволит проводить анализ мощности импульсных сигналов (наличие опции FPH-K9 также обязательно). Основные параметры импульса, такие как длительность, время нарастания/спада, коэффициент заполнения и т.д. отображаются автоматически. Также можно воспользоваться функцией запуска и маркерами и выполнить масштабирование отображения импульсов.
Совместная работа анализатора спектра FPH с набором пробников ближнего поля HZ-15 является экономически эффективным средством при измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек. По-необходимости, для увеличения чувствительности, можно воспользоваться дополнительным предусилителем HZ-16.
| Артикул | Наименование | Код |
| FPH | Портативный анализатор спектра Spectrum Rider FPH (5 кГц-2 ГГц) | 1321.1111.02 |
| FPH.06 | Портативный анализатор спектра Spectrum Rider FPH (5 кГц-6 ГГц) | 1321.1111.06 |
| FPH.13 | Портативный анализатор спектра Spectrum Rider FPH (5 кГц-13,6 ГГц) | 1321.1111.13 |
| FPH.26 | Портативный анализатор спектра Spectrum Rider FPH (5 кГц-26,5 ГГц) | 1321.1111.26 |
| Дополнительные опции и принадлежности | ||
| FPH-B3 | Код активации программной опции (апгрейд) - Расширение верхней частоты анализатора спектра с 2 до 3 ГГц | 1321.0667.02 |
| FPH-B4 | Код активации программной опции (апгрейд) - Расширение верхней частоты анализатора спектра, с 3 до 4 ГГц (требуется FPH-B3) | 1321.0673.02 |
| FPH-B8 | Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 6 ГГц до 8 ГГц |
1321.0767.02 |
| FPH-B20 | Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 13 ГГц до 20 ГГц |
1321.0773.02 |
| FPH-B31 | Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 26,5 ГГц до 31 ГГц |
1321.0780.02 |
| FPH-B22 | Предусилитель до 4 ГГц (для модели 02) | 1321.0680.02 |
| FPH-B23 | Предусилитель до 8 ГГц (для модели 06) | 1321.0867.02 |
| FPH-B24 | Предусилитель до 20 ГГц (для модели 13) | 1321.0850.02 |
| FPH-B25 | Предусилитель до 31 ГГц (для модели 26) | 1321.0873.02 |
| FPH-K7 | Анализ аналоговой модуляции АМ/ЧМ | 1321.0696.02 |
| FPH-K9 | Поддержка датчиков мощности | 1321.0709.02 |
| FPH-K15 | Анализ интерференции | 1321.0715.02 |
| FPH-K16 | Географическая привязка измерений к карте | 1321.0615.02 |
| FPH-K19 | Измерение канальной мощности | 1321.0721.02 |
| FPH-K29 | Импульсные измерения с датчиком мощности | 1321.0738.02 |
| FPH-K43 | Режим приемника и канальный сканер | 1321.0621.02 |
| HA-Z211 | Запасной USB-кабель | 1309.6169.00 |
| HA-Z210 | Запасной Ethernet-кабель | 1309.6152.00 |
| HA-Z220 | Мягкая сумка для переноски | 1309.6175.00 |
| FSH-Z36 | Наушники | 1145.5838.02 |
| HA-Z301 | Запасной блок питания, в том числе сетевая вилка для ЕС, Великобритании, США, Австралии, Китая | 1321.1386.02 |
| HA-Z303 | Зарядное устройство для аккумулятора HA-Z306 * | 1321.1328.02 |
| HA-Z306 | Литий-ионная аккумуляторная батарея, 6,4 А·ч | 1321.1334.02 |
| NRP-Z4 | Кабель USB-адаптер для датчиков мощности NRP-Zxx | 1146.8001.02 |
| NRP-ZKU | Кабель USB-адаптер для датчиков мощности NRPxx S/SN | 1419.0658.03 |
| FSH-Z101 | Кабель USB-адаптер для датчиков мощности FSH-Z1/-Z18 | 1164.6242.02 |
| FSH-Z144 | Кабель USB-адаптер для датчиков мощности FSH-Z14/-Z44 | 1145.5909.02 |
| FSH-Z320 | ВЧ кабель (длина: 1 м), от 0 до 8 ГГц, армированный, разъемы штырь/гнездо N-типа | 1309.6600.00 |
| FSH-Z321 | ВЧ кабель (длина: 3 м), от 0 до 8 ГГц, армированный, разъемы штырь/гнездо N-типа | 1309.6617.00 |
| HA-Z340 | GPS приемник для Spectrum Rider | 1321.1392.02 |
| HA-Z350 | Логопериодическая OEM антенна, от 700 МГц до 4 ГГц | 1321.1405.02 |
| TS95A16 | GSM/UMTS/CDMA антенна, диапазоны 850/900/1800/1900/2100, разъем N-тип |
1118.6943.16 |
| HA-Z900 | Yagi антенна, от 824 МГц до 960 МГц | 1328.6283.02 |
| HA-Z1900 | Yagi антенна, от 1710 МГц до 1990 МГц | 1328.6825.02 |
| HA-Z901 | ВЧ кабель для Yagi антенн (длина: 1 м), от 0 до 6 ГГц, разъемы N-тип штырь/штырь |
3526.2757.02 |
| HA-Z902 | Сумка для переноски Yagi антенн R&S®HA-Z900 или HA-Z1900 | 1328.6883.02 |
| RAM | Блок согласования, 50/75 Ом, L-сечение | 0358.5414.02 |
| RAZ | Блок согласования, 50/75 Ом, последовательный резистор 25 Ом | 0358.5714.02 |
| FSH-Z38 | Блок согласования, 50/75 Ом, L-сечение, с N-типа на BNC | 1300.7740.02 |
| Адаптер N (штырь) – BNC (гнездо) | 0118.2812.00 | |
| Адаптер N (штырь) – N (штырь) | 0092.6581.00 | |
| Адаптер N (штырь) – SMA (гнездо) | 4012.5837.00 | |
| Адаптер N (штырь) – 7/16 (гнездо) | 3530.6646.00 | |
| Адаптер N (штырь) – 7/16 (штырь) | 3530.6630.00 | |
| Адаптер N (штырь) – FME (гнездо) | 4048.9790.00 | |
| Адаптер BNC (штырь) – Banana (гнездо) | 0017.6742.00 | |
| RDL50 | Аттенюатор, 50 Вт, 20 дБ, 50 Ом, от 0 до 6 ГГц, N(гнездо) – N(штырь) | 1035.1700.52 |
| RBU100 | Аттенюатор, 100 Вт, 20 дБ, 50 Ом, от 0 до 2 ГГц, N(гнездо) – N(штырь) | 1073.8495.20 |
| RBU100 | Аттенюатор, 100 Вт, 30 дБ, 50 Ом, от 0 до 2 ГГц, N(гнездо) – N(штырь) | 1073.8495.30 |
| HZ-15 | Компактный набор пробников для измерений ближних E и H полей, от 30 МГц до 3 ГГц | 1147.2736.02 |
| HZ-16 | Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для HZ-15 | 1147.2720.02 |
*Зарядное устройство предназначено для зарядки дополнительной аккумуляторной батареи вне прибора. Внутренний аккумулятор заряжается в самом приборе.
