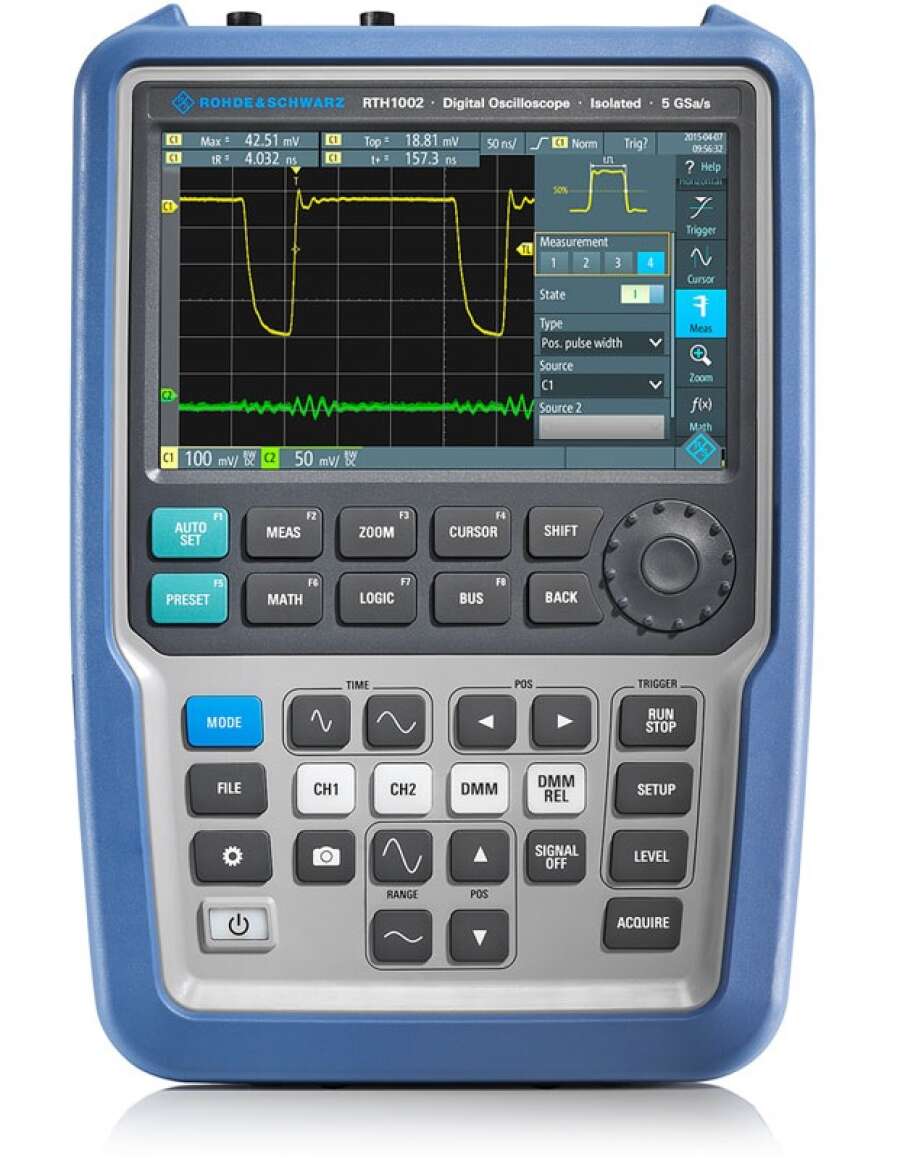

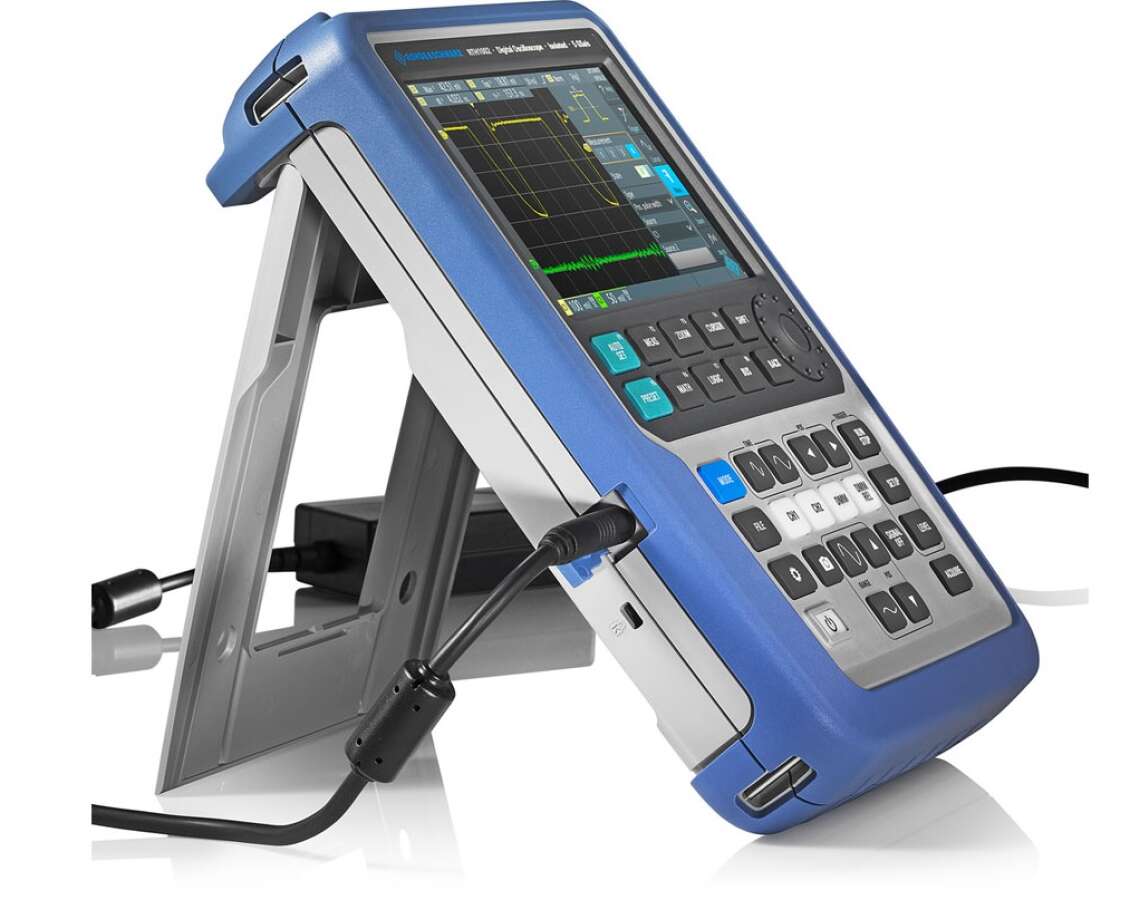

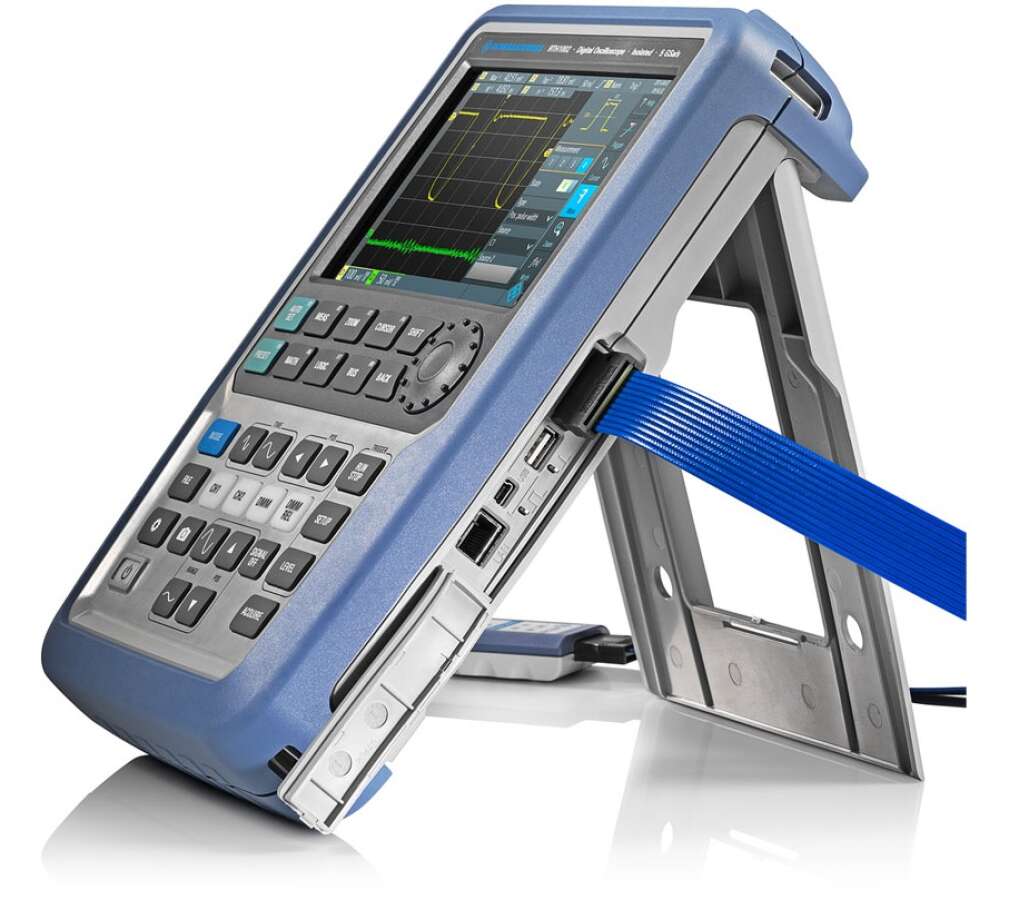

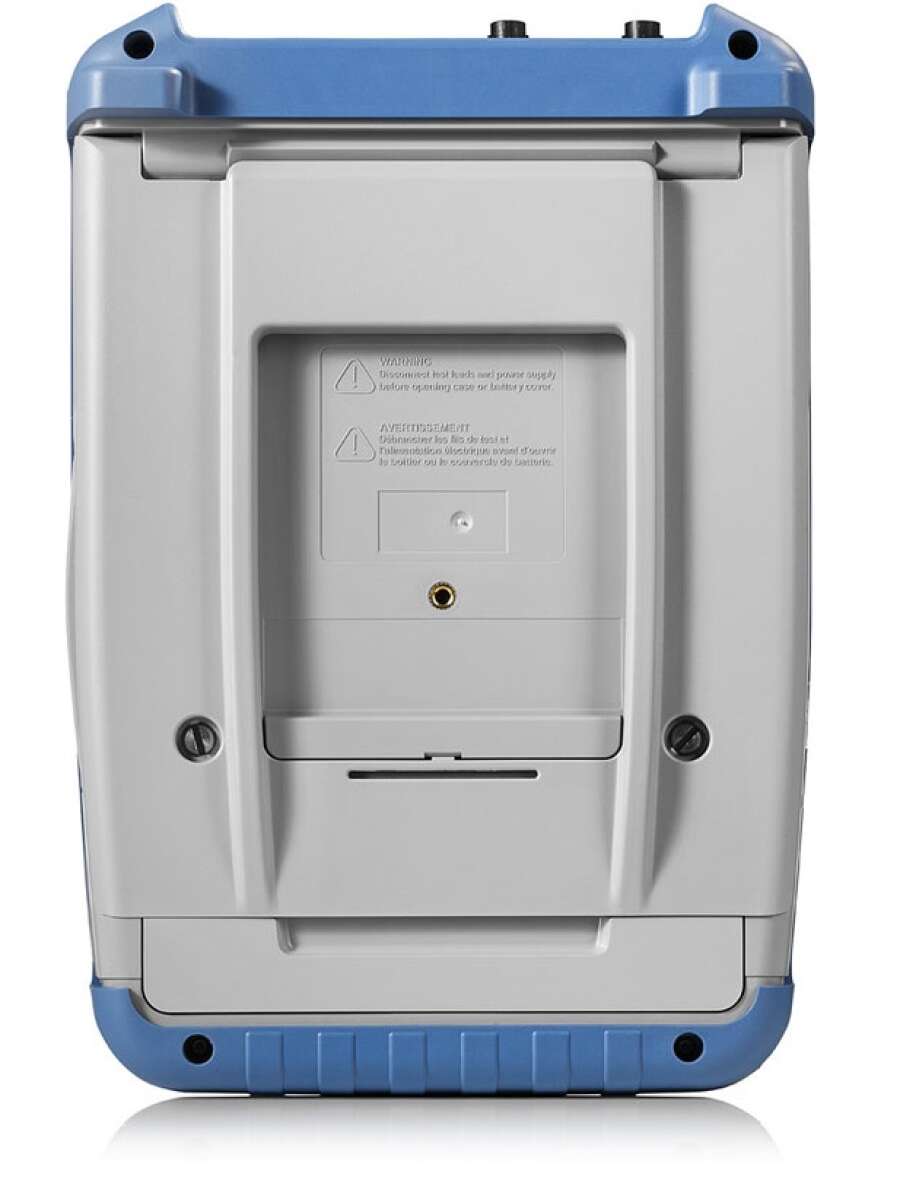

Rohde&Schwarz ScopeRider RTH1002 - 2-х-канальный осциллограф

Артикул: RS-RTH1002

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства.


Особенности:

  • От 60 до 500 МГц с частотой дискретизации 5 млрд отсчетов/с;
  • Изолированные каналы: CAT IV 600 В/CAT III 1000 В;
  • 10-битный АЦП;
  • Объем памяти: 500 тыс. отсчетов;
  • 50 000 осциллограмм/с;
  • 5 приборов в одном портативном корпусе: лабораторный осциллограф, логический анализатор (MSO), анализатор протоколов, регистратор данных и цифровой мультиметр (DMM);
  • 7-дюймовый емкостной сенсорный экран;
  • Беспроводная ЛВС и Ethernet для дистанционного веб-управления;
  • IP51: прочный, пылезащищенный и водонепроницаемый корпус.



Комплект поставки Rohde&Schwarz ScopeRider RTH1002:

  • Прибор,
  • 500 МГц 10:1 600В CAT IV пробник напряжения для каждого канала,
  • 600В CAT IV тестовые щупы для входов DMM
  • Краткое руководство по эксплуатации,
  • Литий-ионная аккумуляторная батарея,
  • Адаптер питания от сети переменного тока с адаптерами

Технические характеристики Rohde&Schwarz ScopeRider RTH1002

Параметр Значение
Система вертикального отклонения

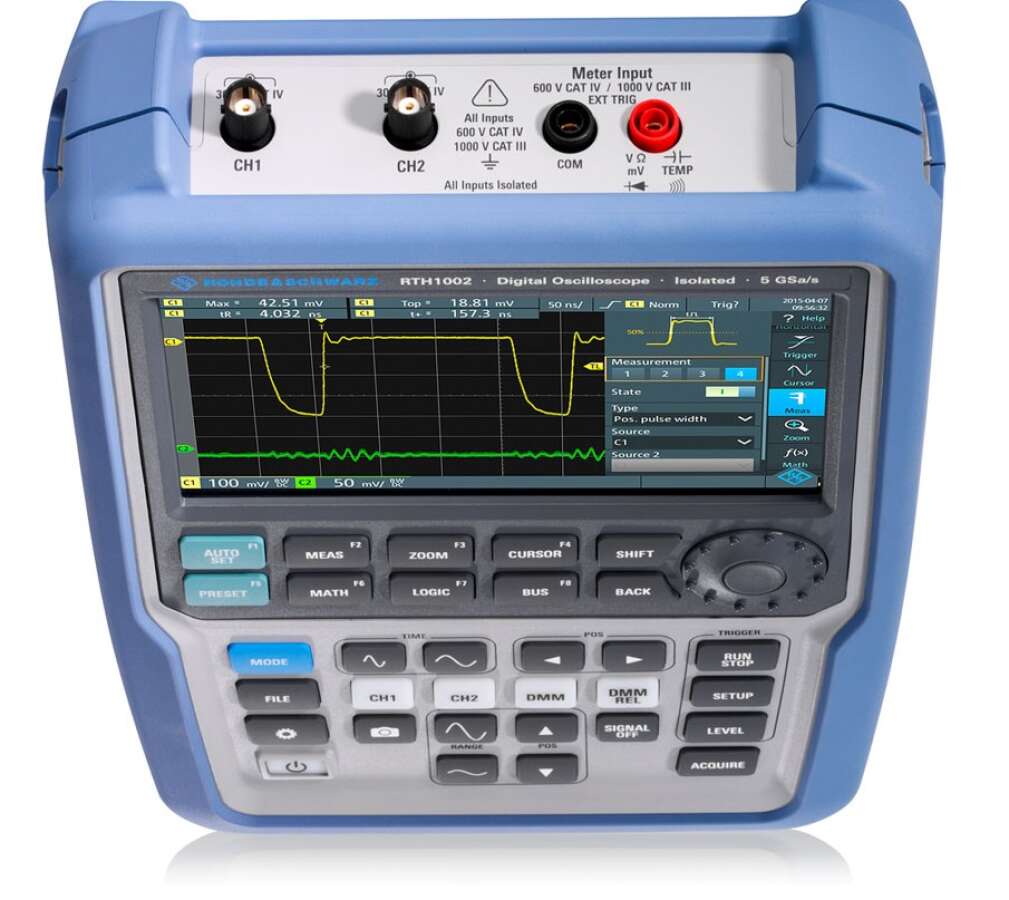

Входные каналы

2 осциллографических,
1 мультиметр,
8 логических (опция RTH-B1)

Полосы пропускания для аналоговых каналов 60 МГц
100 МГц RTH1002-B221
200 МГц RTH1002-B222
350 МГц RTH1002-B223
500 МГц RTH1002-B224
Максимальная входная частота для логических каналов 250 МГц
Время нарастания переходной характеристики (расчетное) <5,8 нс стандартно
<3,5 нс с опцией RTH-B221
<1,75 нс с опцией RTH-B222
<1 нс с опцией RTH-B223
<700 пс с опцией RTH-B224
Диапазон значений коэффициента отклонения по вертикали от 2 мВ/дел до 100 В/дел
Импеданс аналоговые каналы 1 МΩ+/-1 %, 12 пФ +/-2 пФ
Импеданс логические каналы 100 кΩ+/-2 %, ~4 пФ
Максимальное входное напряжение BNC-входы: CAT IV 300 В (СКЗ), 424 В (пик)
с пробниками RT-ZI10 или -ZI11(опция): CAT IV 600 В, CAT III 1000 В
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки +/- 10x10-6
Система сбора данных
Частота дискретизации аналоговые каналы 1 х 5 ГВыб/с
2 х 2,5 ГВыб/с
Частота дискретизации логические каналы 8 х 1,25 ГВыб/с
Глубина памяти 500 кТочек при дискретизации 5 Гвыб/с
250 кТочек/канал при дискретизации 2,5 Гвыб/с
125 кТочек/канал при дискретизации 1,25 Гвыб/с
Вертикальное разрешение 10 бит
Скорость обновления до 50000 осциллограмм/с
Система   синхронизации
Источники синхронизации

входы аналоговых каналов,

входы логических каналов (опционально)

Режимы запуска автоматический, ждущий, однократный
Виды запуска

Стандартно: по фронту, по глитчу, по длительности импульса.


Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу

Анализ осциллограмм
Автоматические измерения до 33 измерений, разбитых по категориям амплитуда/время/частота/мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия
Тестирование по маске тестирование по критерию годен/не годен;
выбор реакции на событие (нет/звуковой сигнал/стоп), одновременно до 5 масок
Дополнительные возможности
Регистратор данных Одновременно до 4 каналов;
Скорость измерений: 1/ 2/ 5 измерений в секунду;
Глубина памяти: 2 млн. точек на канал
Цифровой мультиметр (DMM)  Источник: 4 мм входы типа «banana»;
Разрешение: 4 разряда;
Одновременно 1 измерение;
Типы измерения: напряжение, ток, сопротивление, неразрыв- ность электрических цепей, тестирование диодов, температура, частота, емкость
Дисплей
Тип Емкостной цветной сенсорный, диагональю7 дюймов
Разрешение 800 х 480 пикселей (WVGA)
Общие характеристики
Интерфейсы USB, LAN, micro SD-карта
Питание

Адаптер питания для сети переменного тока: 100-240В, 50-60Гц;



Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч

Габаритные размеры (Ш x В x Г) 201 x 293 x 74 мм
Масса с аккумуляторной батареей 2,4 кг

Область применения Rohde&Schwarz ScopeRider RTH1002:

  1.  Использование в полевых условиях:

1.1. Установка и техническое обслуживание электрооборудования и промышленного оборудования :

  • Электрооборудование;
  • Двигатели, вентиляторы и насосы;
  • Электроприводы;
  • Датчики и преобразователи;
  • Промышленное оборудование;

1.2. Техническое обслуживание и обслуживание электронных устройств в полевых условиях

  • Роботизированные системы;
  • Солнечные инверторы;
  • Источники резервного питания;
  • Системы авиационного и военного назначения;
  • Медицинское оборудование;
  • Рельсовые транспортные устройства;

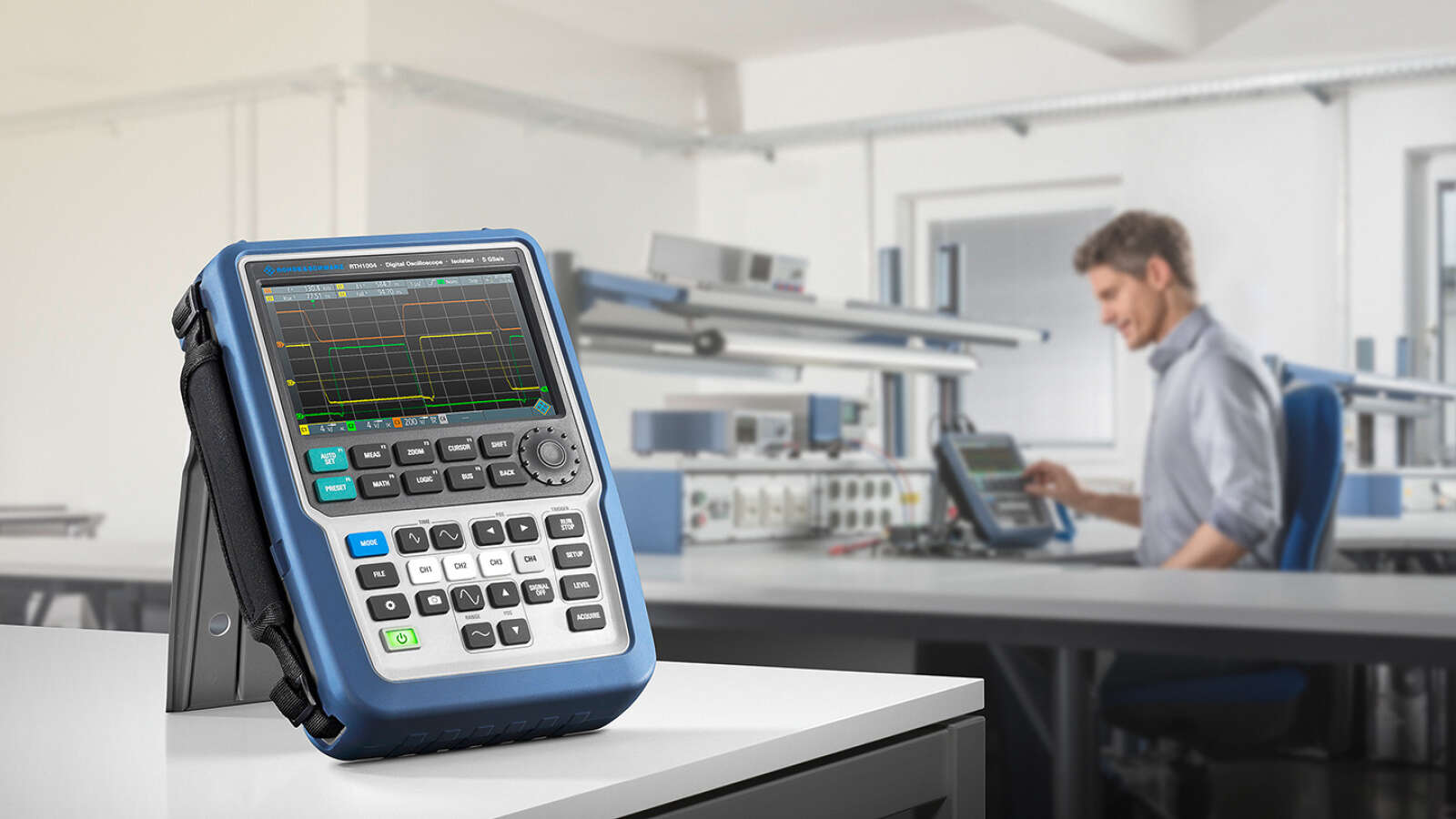

  1. Лабораторное использование:

2.1. Исследование и усовершенствование изделий:

  • Встроенные системы;
  • Промышленные контроллеры;
  • Силовая электроника;
  • Электроника общего назначения;
  • Испытание на воздействие окружающей среды.

Опции и аксессуары Rohde&Schwarz RTH1002

Артикул

Наименование

Код

Опции  и  дополнительные  принадлежности

RTH-B221

Расширение полосы RTH1002 до 100 МГц

1325.9717.02

RTH-B222

Расширение полосы RTH1002 до 200 МГц

1325.9723.02

RTH-B223

Расширение полосы RTH1002 до 350 МГц

1325.9730.02

RTH-B224

Расширение полосы RTH1002 до 500 МГц

1326.0571.02

RTH-B1

Смешанные сигналы, 250 МГц

5710.0901.02

RTH-K1

Синхронизация и декодирование последовательных шин данных I2C, SPI

1325.9969.02

RTH-K2

Синхронизация и декодирование последовательных шин данных UART/RS-232/-422/-485

1325.9975.02

RTH-K3

Синхронизация и декодирование последовательных шин данных CAN/LIN

1333.0550.02

RTH-K15

Режим истории и сегментированная память

1326.1803.02

RTH-K19

Расширенные функции запуска

1326.0642.02

RTH-K200

Беспроводной доступ LAN

1326.0620.02

RTH-K201

Удаленный доступ через WEB-интерфейс

1326.0636.02

RT-ZI10

Пассивный пробник 500 МГц, изолированный,10:1, 10 МΩ, 12 пФ, 600 В CAT IV, 1000 В CAT III

1326.1761.02

RT-ZI11

Пассивный пробник 500 МГц, изолированный,100:1, 100 МΩ, 4.6 пФ, 600 В CAT IV, 1000 В CAT III

1326.1810.02

HZO50

Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

3594.6476.02

HZO51

Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

3594.6482.02

HZ812

TP100 температурный пробник

3594.4321.02

RT-ZA20

Комплект сменных деталей для пробников RT-ZI10 и RT-ZI11

1326.1978.02

RT-ZA21

Расширенный комплект аксессуаров для пробника RT-ZI10

1326.1984.02

RT-ZA22

Силиконовые измерительные провода (красный и черный) 600 В CAT IV

1326.0988.02

HA-Z220

Мягкий чехол для переноски

1309.6175.00

HA-Z210

Ethernet-кабель, 2 м

1309.6152.00

HA-Z211

USB-кабель, 1.8 м, стандарт mini-USB

1309.6169.00

RTH-Z4

Твердый защитный чехол

1326.2774.02

HA-Z302

Автомобильный адаптер

1321.1340.02

HA-Z303

Зарядное устройство для литий-йонной батареи

1321.1328.02

HA-Z306

Дополнительная батарея

1321.1334.02

RT-ZA14

Дополнительный источник питания

1326.2874.02
