Артикул: EXFO-TK-1v2-PRO
Товар не поставляется
Дополнительные услуги:

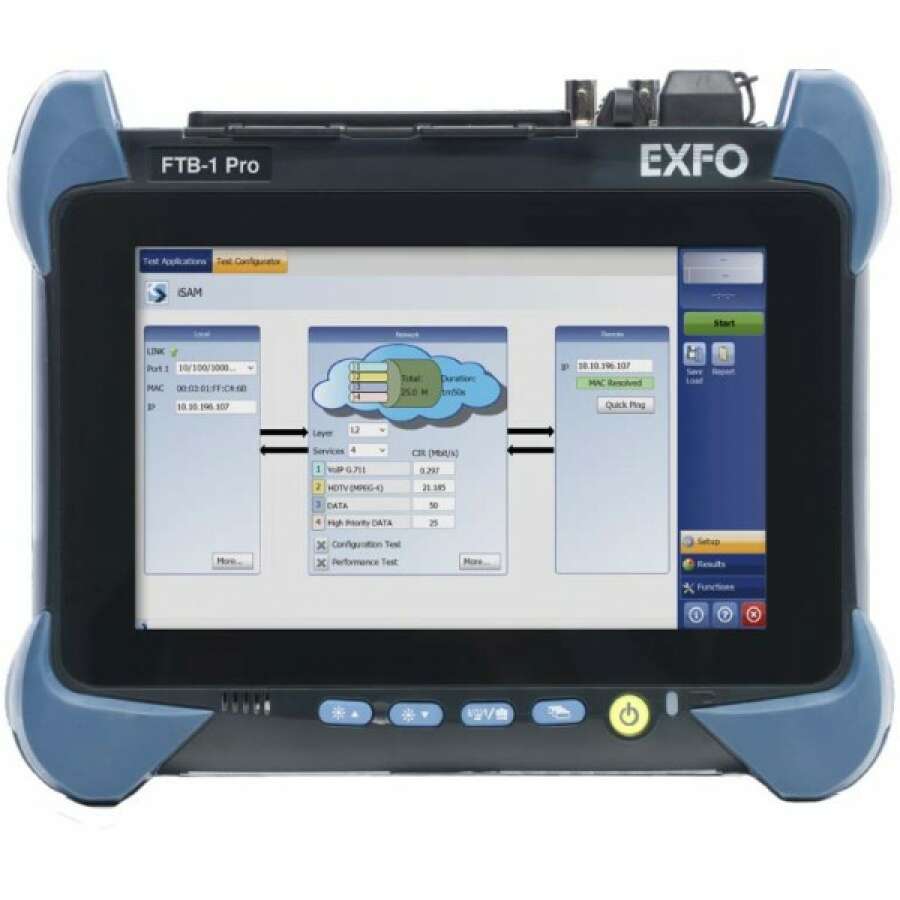

EXFO TK-1v2 Pro (FTB-1v2 Pro) – модульная платформа для измерения оптических линий, Ethernet до 10G, OTN, SONET/SDH, DSn/PDH, ISDN/PRI, CPRI и Fibre Channel (функционал зависит от комплектации). Для работы системы необходимо выбрать нужный модуль оптического рефлектометра или транспортный модуль. Платформа оснащена мощным процессором QUAD Core, 4 GB RAM, 128 GB (flash), цветной 8” Multi-touch экран 1280 x 800, RJ-45 LAN 10/100/1000 Mbit/s, USB 2.0 (2 шт), USB 3.0, 3.5 мм audio, Windows 8.1 Professional OS. Измерительный модуль приобретается отдельно.
Базовая платформа EXFO FTB-1v2-Pro (без модуля)* |
|
| Наименование и характеристики | Код для заказа |
| FTB-1v2 PRO – модульная платформа QUAD Core, 4 GB RAM, 128 GB (flash), цветной 8” Multi-touch экран 1280 x 800, RJ-45 LAN 10/100/1000 Mbit/s, USB 2.0 (2 шт), USB 3.0, 3.5 мм audio, Windows 8.1 Professional OS | TK-1v2-PRO |
*Код для заказа актуален при покупке базовой платформы в комплекте с модулем.
Дополнительные опции платформы EXFO FTB-1v2-Pro: |
||
| Наименование | Особенности | Код для заказа |
| Дисплей для работы при ярком освещении | EXFO-S2-FTB-1 Pro | |
| Измеритель мощности (GeX детектор) + VFL | +27 до -50 дБм, 650 нм | VPM2X-XX (FTB-1 Pro) |
| Измеритель мощности CWDM (GeX) + VFL | +27 до -50 дБм, 650 нм | VPM2X-CWDM-XX (FTB-1 Pro) |
| Встроенный WiFi и Bluetooth | EXFO-RF | |
Модули оптического рефлектометра серии FTB-720С, 730С, 735С, 750С |
||
| Длины волн, нм | Динамический диапазон | Код для заказа |
|
Порт 1: 850/1300
Порт 2: 1310/1550
|
27/29 дБ
36/35 дБ
|
FTB-720C-Q1-QUAD-XX |
| 1310/1550 | 36/35 дБ | FTB-720C-SM1-XX |
| 1310/1550 | 39/38 дБ | FTB-730C-SM1-XX |
| 1310/1550 | 42/41 дБ | FTB-735C-SM1-XX |
| 1310/1550 | 46/45 дБ | FTB-750C-SM1-XX |
| 1310/1490/1550 | 42/41/41 дБ | FTB-735C-SM4-XX |
| 1310/1550/1625 | 39/38/39 дБ | FTB-730C-SM3-XX |
| 1310/1550/1625 | 42/41/41 дБ | FTB-735C-SM3-XX |
| 1310/1550/1625 | 45/45/45 дБ | FTB-750C-SM3-XX |
| 1625 с фильтром | 39 дБ (для активных линий) | FTB-730C-SM6-XX |
| 1650 с фильтром | 39 дБ (для активных линий) | FTB-730C-SM7-XX |
|
Порт 1: 1310/1550
Порт 2: 1625 с фильтром
|
36/35 дБ
35 дБ (для активных линий)
|
FTB-720C-SM2-XX |
| Порт 1: 1310/1550 Порт 2: 1625 с фильтром |
39/38 дБ 39 дБ (для активных линий) |
FTB-730C-SM2-XX |
|
Порт 1: 1310/1550
Порт 2: 1650 с фильтром
|
39/38 дБ
39 дБ (для активных линий)
|
FTB-730C-SM8-XX |
|
Порт 1: 1310/1550
Порт 2: 1625 с фильтром
|
42/41 дБ
41 дБ (для активных линий)
|
FTB-735C-SM2-XX |
|
Рефлектометр способен визуально показать Вам состояние оптической линии и выдать ряд ее параметров: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений, формирование отчетов о состоянии оптического волокна В комплекте с модулем рефлектометра поставляется один адаптер на выбор: FC, SC, ST. Также можно выбрать полировку ферулы адаптера: UPC или APC. Если адаптер и полировка заказчиком не определены – на модуль ставится адаптер FC (UPC).
|
||
| Сравнение моделей EXFO FIP-400B | FIP-410B | FIP-420B | FIP-430B |
| Осмотр разъема |
Да
|
Да
|
Да
|
| Захват изображения |
Да
|
Да
|
Да
|

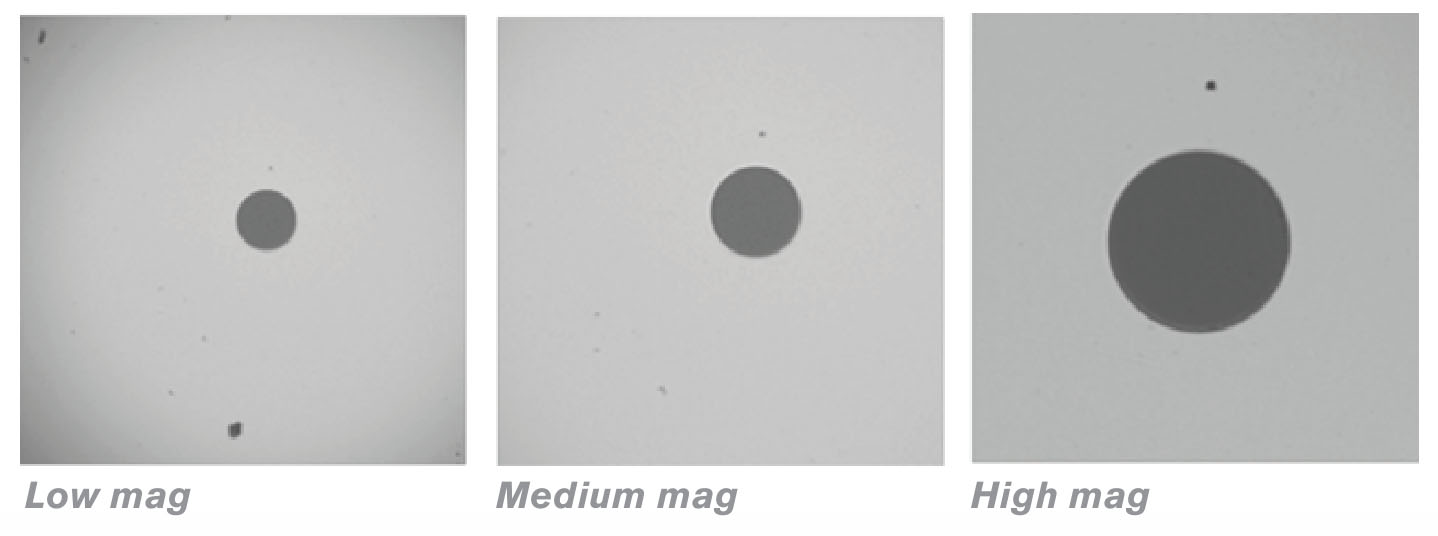

| Три уровня увеличения |
Да
|
Да
|
Да
|
| 5-ти мегапиксельное устройство захвата |
Да
|
Да
|
Да
|
| Светодиодный индикатор "прошел / не прошел" |
-
|
Да
|
Да
|
| Автоматическое центрирование волокна |
-
|
Да
|
Да
|
| Сертификация разъема "прошел / не прошел" |
-
|
Да
|
Да
|
| Автоматическая фокусировка изображения |
-
|
-
|
Да
|
| FTB-1v2 Pro | |
|---|---|
| Экран | Цветной 8” Multi-touch экран 1280 x 800 |
| Процессор | QUAD Core |
| Оперативная память | 4GB RAM |
| Жесткий диск | 128 GB (flash) |
| Батарея | Li-ion smart |
| ОС | Windows 8.1 Professional |
| Интерфейсы |
RJ45 LAN 10/100/1000 Mbit/s
USB 2.0 – 2 шт
USB 3.0 – 1 шт
Micro SD card слот
3.5 мм. порт (гарнитура/микрофон)
|
| Питание |
AC/DC adapter, input: 100 – 240 V; 50/60 Hz; 2.5 A max, output: 24 V; 3.75 A
|
| Габариты |
210 x 254 x 66 мм – со стандартным модулем
210 x 254 x 96 мм – с двойным транспортным модулем
|
| Вес | 1,5 кг |
| Температура |
Работы: от 0 °C до 50 °C
Хранения: от –40 °C до 70 °C
|
| Влажность | от 0 % до 95 % |
| Калиброванные длины волн | 850, 1300, 1310, 1490, 1550, 1625, 1650 нм |
| Калиброванные длины волн для CWDM |
1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490,
1510, 1530, 1550, 1570, 1590, 1610, 1383, 1625 нм (дополнительно в опции VPM2X-CWDM)
|
| Диапазон мощностей | от 27 до –50 dBm |
| Стабильность | ±5 % ± 10 nW |
| Разрешение |
0.01 = max до –40 dBm
0.1 = –40 dBm до –50 dBm
|
| Длина волны встроенного VFL | Laser, 650 nm ± 10 nm |
| Модуляция VFL | 1 Hz |
| Выходная мощность VFL | Типично для 62.5/125 µm: –1.5 dBm (0.7 mW) |
| Лазер | Клас 2 |
