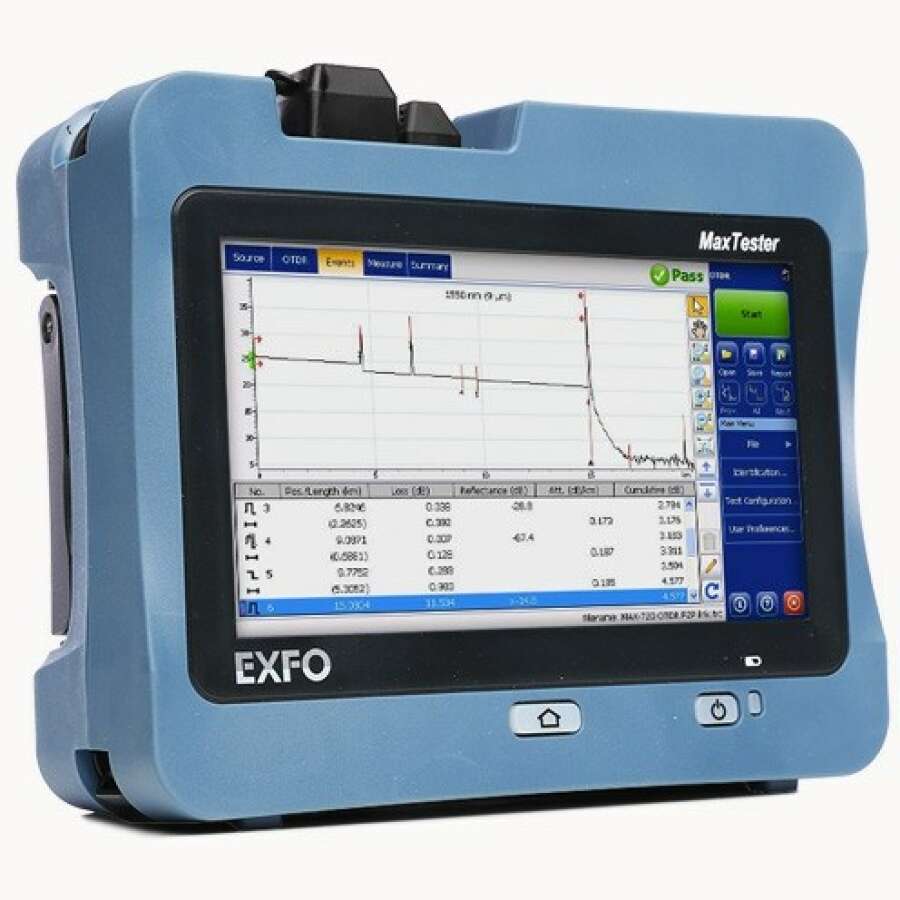

EXFO MAX-720C-Q1 - оптический рефлектометр, 1-й порт: 850/1300 nm, 27/29 dB, 2-й порт: с возможностью апгрейда до 1310/1550 nm

Артикул: MAX-720C-Q1-XX

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

EXFO MAX-720C-Q1 - оптический рефлектометр, 1-й порт: 850/1300 nm, 27/29 dB, 2-й порт: с возможностью платного удаленного апгрейда до 1310/1550 nm.

Предназначен для тестирования, подготовки отчетной документации и поиска неисправностей оптических линий. Способен измерить длину волокна, общее затухание, потери на сварках, коннекторах и макроизибах, отражение, ORL. Настройка пороговых (допустимых) значений, позволит быстро понять общее состояние линии и ее компонентов.

Комплект поставки рефлектометра EXFO MAX-720C-Q1:

  • Рефлектометр
  • Инструкция по эксплуатации (на CD)
  • Сертификат заводской калибровки
  • Зарядное устройство (GP-2243)
  • Аккумулятор – 1 шт (GP-2209)
  • Ремешок на руку (GP-2242)
  • Мягкая сумка EXFO-GP-10-061

Технические характеристики рефлектометра EXFO MAX-720C-Q1:

Экран 7” дюймов (178 мм) сенсорный 800 х 480 TFT
Габариты 166 x 200 x 68 мм
Вес 1.5 кг
Температурные условия Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F)
Температура хранения: –40 °C до 70 °C (–40 °F до 158 °F)
Интерфейсы Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s
Внутренняя память 2 GB, (примерно 20 000 рефлектограмм)
Батареи Аккумулятор lithium-polymer, 12 часов работы
Источник питания AC/DC адаптер, input 100-240 VAC, 50-60 Hz
Длины волн, нм 850 ± 20, 1300 ± 20 (возможна модернизация до 1310 ± 20/1550 ± 20)
Динамический диапазон, дБ 27/29, (после опциональной модернизации для 1310/1550: 36/35)
Мертвая зона по событиям SM Одномод = 0.7 м (требует опциональную модернизацию)
MM Многомод = 0.5 м
Мертвая зона по затуханию SM Одномод = 3 м (требует опциональную модернизацию)
MM Многомод = 2.5 м
Мертвая зона PON 35 м
Диапазон расстояний SM Одномод = 0.1 – 260 км (требует опциональную модернизацию)
MM Многомод = 0.1 – 40 км
Ширина импульса SM Одномод = 3 – 20 000 нс (требует опциональную модернизацию)
MM Многомод = 3 – 1 000 нс
Измерения Encircled Flux совместимый
Линейность ±0.03 дБ
Порог потерь 0.01 дБ
Разрешение по потерям 0.001 дБ
Разрешение выборки SM Одномод = 0.04 до 10 м
MM Многомод = 0.04 до 5 м
Количество точек выборки 256 000
Погрешность измерения длины, м ±(0.75 + 0.0025 % x длина + разрешение выборки)
Время измерения Определяется пользователем (максимум 60 минут)
Точность отражений ±2 дБ
Обновление в реальном времени  4 Гц

Опции рефлектометров EXFO серии MaxTester 700С:

Наименование Особенности Код для заказа
Визуальный локатор повреждений (VFL) 650 нм, адаптер 2.5 мм EXFO-VFL
Измеритель мощности (GeX детектор) + 27 до - 50 dBm PM2X-XX
Измеритель мощности (GeX детектор) + VFL + 27 до - 50 dBm VPM2X-XX
Встроенный WiFi и Bluetooth   EXFO-RF
Опция iOLM (требует полировки коннектора APC)   EXFO-Oi
Измеритель мощности через порт OTDR для MAX-730C-SM2, SM6, SM7, SM8 EXFO-OPM
Измеритель мощности через порт OTDR два канала для MAX-730C-SM2, SM6, SM7, SM8 EXFO-OPM2
Опция iOLM эксперт требует опцию Oi (iOLM) EXFO-iADV
Cертификация MM и SM по стандарту Tier-2 требует опцию Oi (iOLM) EXFO-iCERT
Сумка полужесткая   EXFO-GP-10-072
Кейс жесткий   GP-10-100

Опция видеомикроскопа FIP-400B для контроля чистоты коннекторов

EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску.

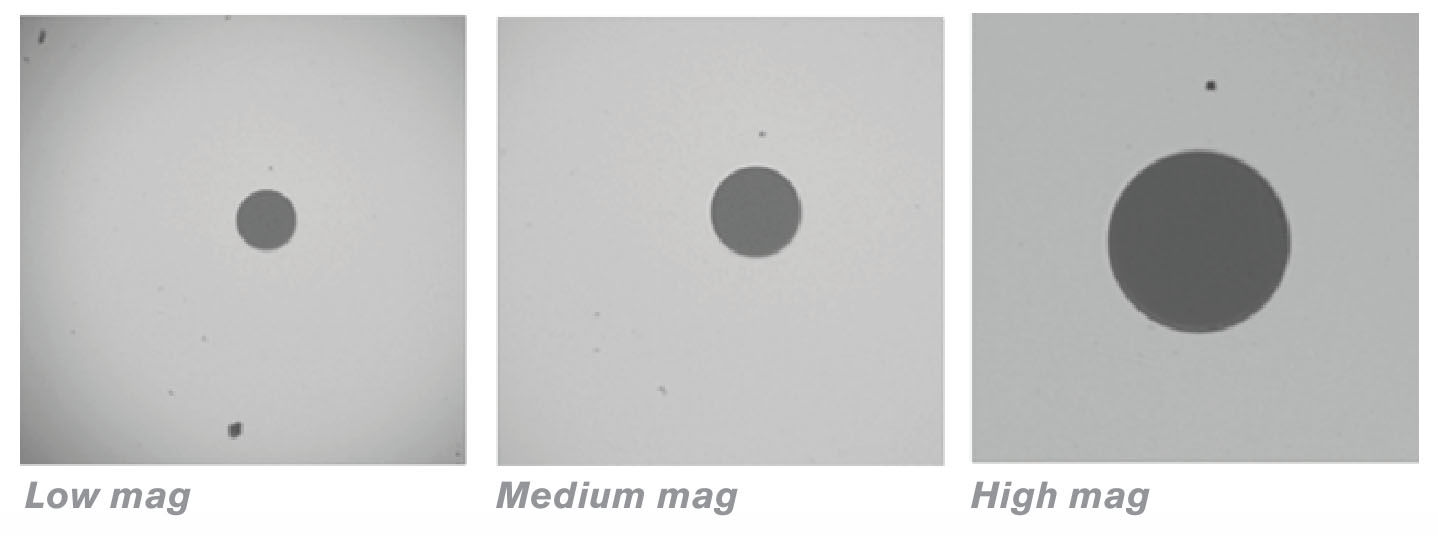

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.



Сравнение моделей EXFO FIP-400B FIP-410B FIP-420B FIP-430B
Осмотр разъема

Да

Да

Да

Захват изображения

Да

Да

Да

Три уровня увеличения

Да

Да

Да

5-ти мегапиксельное устройство захвата

Да

Да

Да

Светодиодный индикатор "прошел / не прошел"

-

Да

Да

Автоматическое центрирование волокна

-

Да

Да

Сертификация разъема "прошел / не прошел"

-

Да

Да

Автоматическая фокусировка изображения

-

-

Да



Рефлектометр способен визуально отобразить состояние оптической линии, измерить общую длину и расстояние до неоднородности (сварка, коннектор, макро изгиб, трещина), определить потери и величину отражения.

Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.

В комплекте с модулем рефлектометра поставляется один адаптер на выбор: FC, SC, ST. Также можно выбрать полировку ферулы адаптера: UPC или APC. Если адаптер и полировка заказчиком не определены – на модуль ставится адаптер FC (UPC).

Опции рефлектометров EXFO серии MaxTester 700С:

Наименование Особенности Код для заказа
Визуальный локатор повреждений (VFL) 650 нм, адаптер 2.5 мм EXFO-VFL
Измеритель мощности (GeX детектор) + 27 до - 50 dBm PM2X-XX
Измеритель мощности (GeX детектор) + VFL + 27 до - 50 dBm VPM2X-XX
Встроенный WiFi и Bluetooth   EXFO-RF
Опция iOLM (требует полировки коннектора APC)   EXFO-Oi
Измеритель мощности через порт OTDR для MAX-730C-SM2, SM6, SM7, SM8 EXFO-OPM
Измеритель мощности через порт OTDR два канала для MAX-730C-SM2, SM6, SM7, SM8 EXFO-OPM2
Опция iOLM эксперт требует опцию Oi (iOLM) EXFO-iADV
Cертификация MM и SM по стандарту Tier-2 требует опцию Oi (iOLM) EXFO-iCERT
Сумка полужесткая   EXFO-GP-10-072
Кейс жесткий   GP-10-100

Подбор моделей и опций для рефлктометров EXFO серии MAX-720C:
