Артикул: MAX-730C-SM7-XX
Товар не поставляется
Дополнительные услуги:

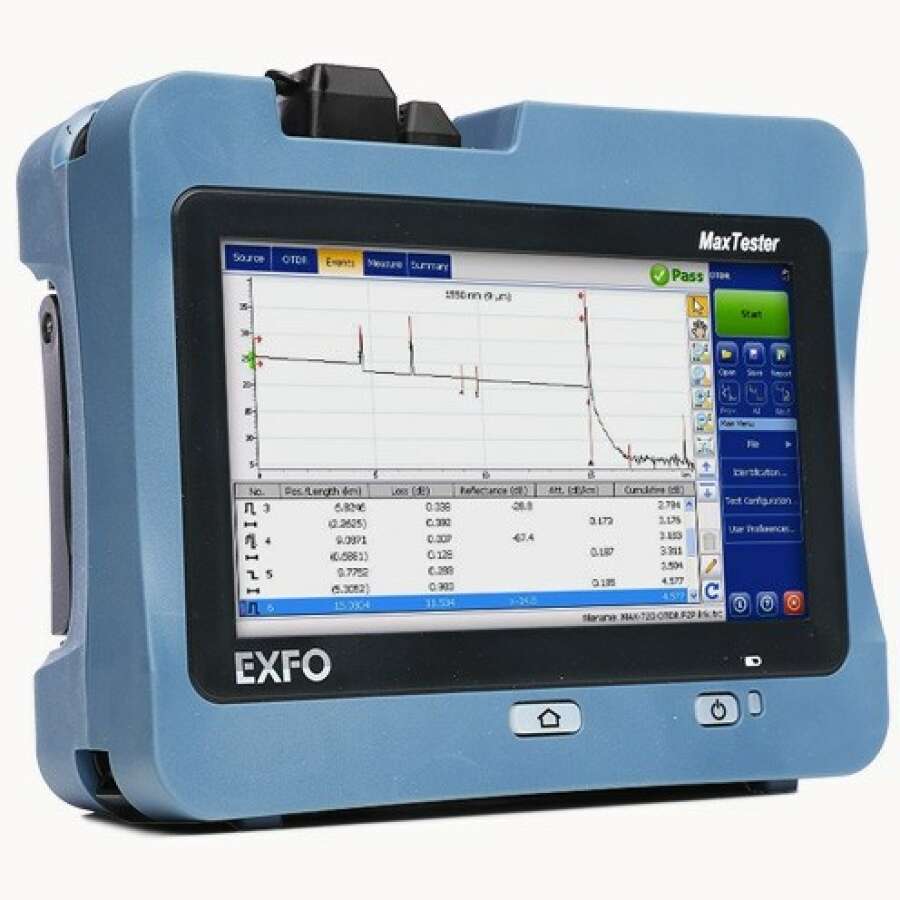

EXFO MAX-730C-SM7 - оптический рефлектометр 1650 nm, 39 dB с фильтром для работы на активных линиях.
Предназначен для тестирования, подготовки отчетной документации и поиска неисправностей оптических линий. Способен измерить длину волокна, общее затухание, потери на сварках, коннекторах и макроизибах, отражение, ORL. Настройка пороговых (допустимых) значений, позволит быстро понять общее состояние линии и ее компонентов.
| Экран | 7” дюймов (178 мм) сенсорный 800 х 480 TFT |
| Габариты | 166 x 200 x 68 мм |
| Вес | 1.5 кг |
| Температурные условия | Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F) Температура хранения: –40 °C до 70 °C (–40 °F до 158 °F) |
| Интерфейсы | Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s |
| Внутренняя память | 2 GB, (примерно 20 000 рефлектограмм) |
| Батареи | Аккумулятор lithium-polymer, 12 часов работы |
| Источник питания | AC/DC адаптер, input 100-240 VAC, 50-60 Hz |
| Длины волн, нм | 1650 ± 5 (с фильтром) |
| Порт для работы на активной линии | 1650 нм: полоса пропускания 1650 нм ± 7 нм, Изолирует > 50 дБ вне 1650 нм ± 10 нм |
| Динамический диапазон, дБ | 39 |
| Мертвая зона по событиям | 0.5 м |
| Мертвая зона по затуханию | 2.5 м |
| Мертвая зона PON | 30 м |
| Диапазон расстояний | 0.1 – 400 км |
| Ширина импульса | 3 – 20 000 нс |
| Линейность | ±0.03 дБ |
| Порог потерь | 0.01 дБ |
| Разрешение по потерям | 0.001 дБ |
| Разрешение выборки | 0.04 до 10 м |
| Количество точек выборки | 256 000 |
| Погрешность измерения длины, м | ±(0.75 + 0.0025 % x длина + разрешение выборки) |
| Время измерения | Определяется пользователем (максимум 60 минут) |
| Точность отражений | ±2 дБ |
| Обновление в реальном времени | 4 Гц |
| Наименование | Особенности | Код для заказа |
| Визуальный локатор повреждений (VFL) | 650 нм, адаптер 2.5 мм | EXFO-VFL |
| Измеритель мощности (GeX детектор) | + 27 до - 50 dBm | PM2X-XX |
| Измеритель мощности (GeX детектор) + VFL | + 27 до - 50 dBm | VPM2X-XX |
| Встроенный WiFi и Bluetooth | EXFO-RF | |
| Опция iOLM (требует полировки коннектора APC) | EXFO-Oi | |
| Измеритель мощности через порт OTDR | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM |
| Измеритель мощности через порт OTDR два канала | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM2 |
| Опция iOLM эксперт | требует опцию Oi (iOLM) | EXFO-iADV |
| Cертификация MM и SM по стандарту Tier-2 | требует опцию Oi (iOLM) | EXFO-iCERT |
| Сумка полужесткая | EXFO-GP-10-072 | |
| Кейс жесткий | GP-10-100 |
EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску.

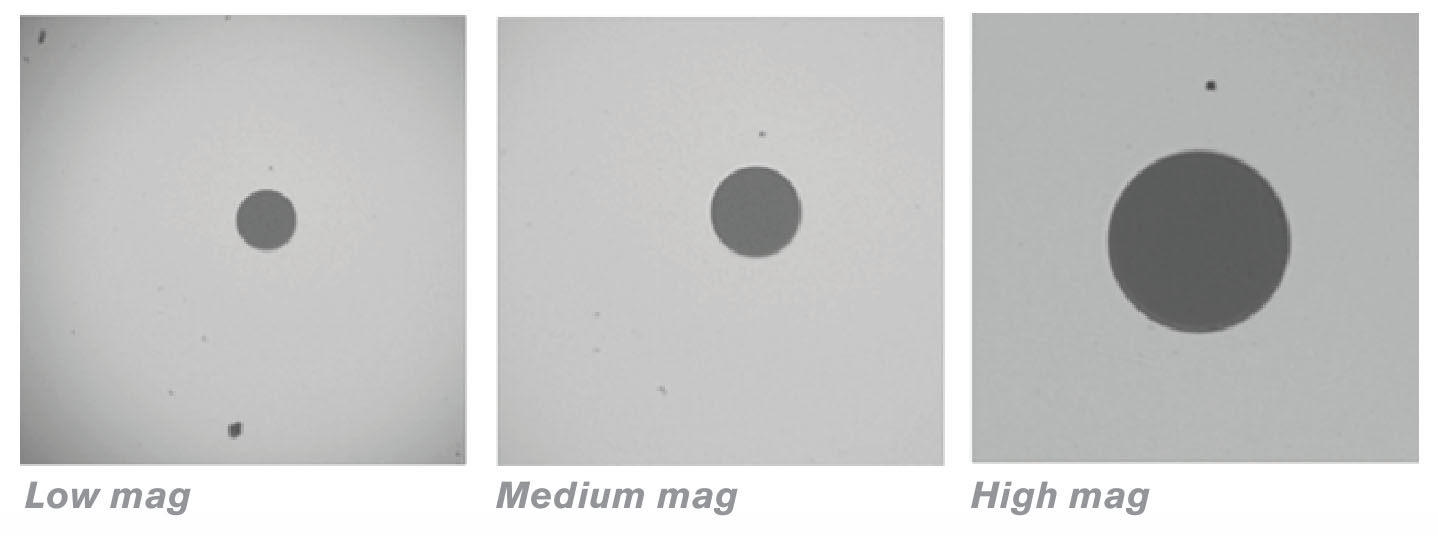

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.
| Сравнение моделей EXFO FIP-400B | FIP-410B | FIP-420B | FIP-430B |
|---|---|---|---|
| Осмотр разъема |
Да |
Да |
Да |
| Захват изображения |
Да |
Да |
Да |
| Три уровня увеличения |
Да |
Да |
Да |
| 5-ти мегапиксельное устройство захвата |
Да |
Да |
Да |
| Светодиодный индикатор "прошел / не прошел" |
- |
Да |
Да |
| Автоматическое центрирование волокна |
- |
Да |
Да |
| Сертификация разъема "прошел / не прошел" |
- |
Да |
Да |
| Автоматическая фокусировка изображения |
- |
- |
Да |
Рефлектометр способен визуально отобразить состояние оптической линии, измерить общую длину и расстояние до неоднородности (сварка, коннектор, макро изгиб, трещина), определить потери и величину отражения.
Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.
В комплекте с модулем рефлектометра поставляется один адаптер на выбор: FC, SC, ST. Также можно выбрать полировку ферулы адаптера: UPC или APC. Если адаптер и полировка заказчиком не определены – на модуль ставится адаптер FC (UPC).

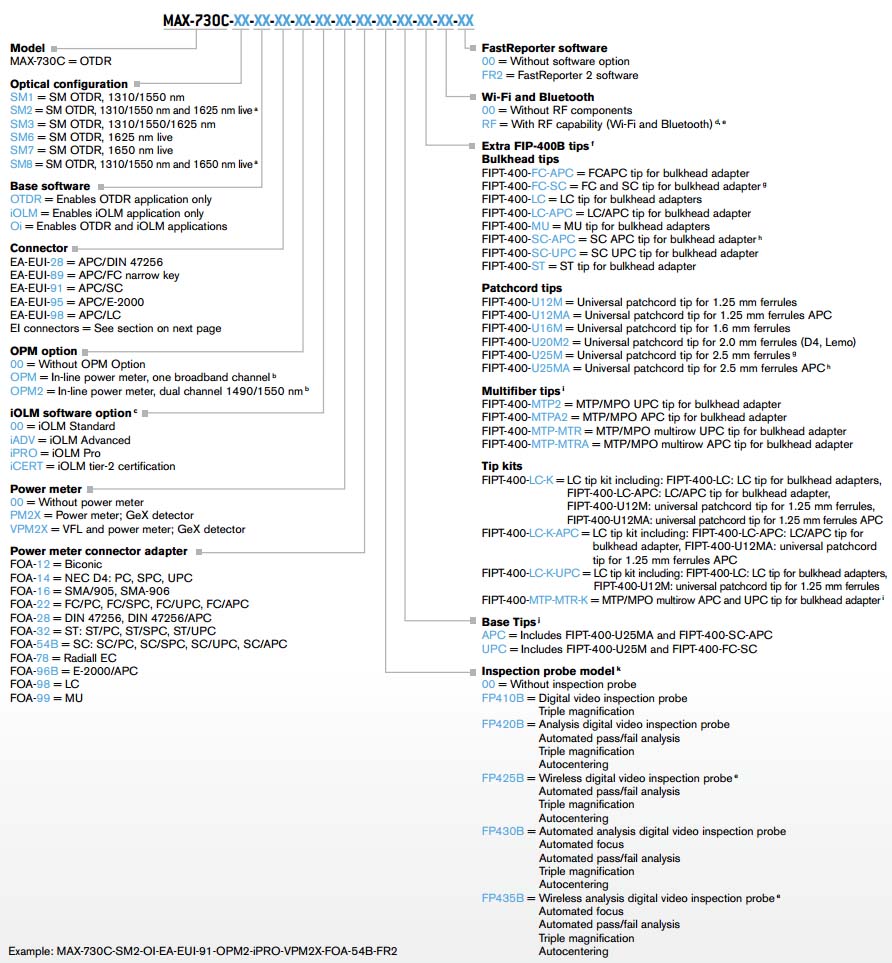

| Наименование | Особенности | Код для заказа |
| Визуальный локатор повреждений (VFL) | 650 нм, адаптер 2.5 мм | EXFO-VFL |
| Измеритель мощности (GeX детектор) | + 27 до - 50 dBm | PM2X-XX |
| Измеритель мощности (GeX детектор) + VFL | + 27 до - 50 dBm | VPM2X-XX |
| Встроенный WiFi и Bluetooth | EXFO-RF | |
| Опция iOLM (требует полировки коннектора APC) | EXFO-Oi | |
| Измеритель мощности через порт OTDR | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM |
| Измеритель мощности через порт OTDR два канала | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM2 |
| Опция iOLM эксперт | требует опцию Oi (iOLM) | EXFO-iADV |
| Cертификация MM и SM по стандарту Tier-2 | требует опцию Oi (iOLM) | EXFO-iCERT |
| Сумка полужесткая | EXFO-GP-10-072 | |
| Кейс жесткий | GP-10-100 |
