Модуль анализатора спектра OSA-710 in-band Pol-Mux OSNR

Артикул: 2323/91.11

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

VIAVI OSA-710 – это первый в мире анализатор оптического спектра способный измерять внутриполосное отношение “Сигнал/Шум” (in-band OSNR) в когерентных системах с поляризационным мультиплексированием (Pol-Mux) на основе топологии ROADM в DWDM сетях. Подробнее о методе в данной статье.

Модуль крепится непосредственно к платформе MTS-8000 и не требует специального держателя модулей.

Особенности VIAVI OSA-710

  • Измерение in-band OSNR в когерентных системах Pol-Mux без отключения сервисов;
  • Поддержка скорости сигналов 40/100/200/400 Гбит/с;
  • Измерение CD для каждого канала;
  • Нечувствителен к CD и PMD;
  • Форматы модуляции PM-BPSK, PM-QPSK и PMxQAM;
  • Сверхвысокое разрешение, работа с сигналами с частотой Найквиста;

Оптический анализатор спектра OSA-710 использует метод спектральной корреляции (SCorM, патент Viavi) для анализа качества когерентных сигналов 40/100/200/400 Гбит/с с использованием поляризационного мультиплексирования (Pol-Mux). Метод нечувствителен к значительным искажениям сигнала из-за хроматической дисперсии (CD) и поляризационной модовой дисперсии (PMD), не требует предварительной калибровки с использованием эталонного оптического сигнала, свободного от шумов. Поэтому этот метод позволяет корректно измерять внутриполосное отношение “Сигнал/Шум (in-band OSNR) и хроматическую дисперсию (CD) для каждого канала без отключения сервисов, передаваемых в канале связи.

VIAVI OSA-710 включает в себя два независимо настраиваемых когерентных приемника, обладающих продвинутыми возможностями цифровой обработки сигналов.

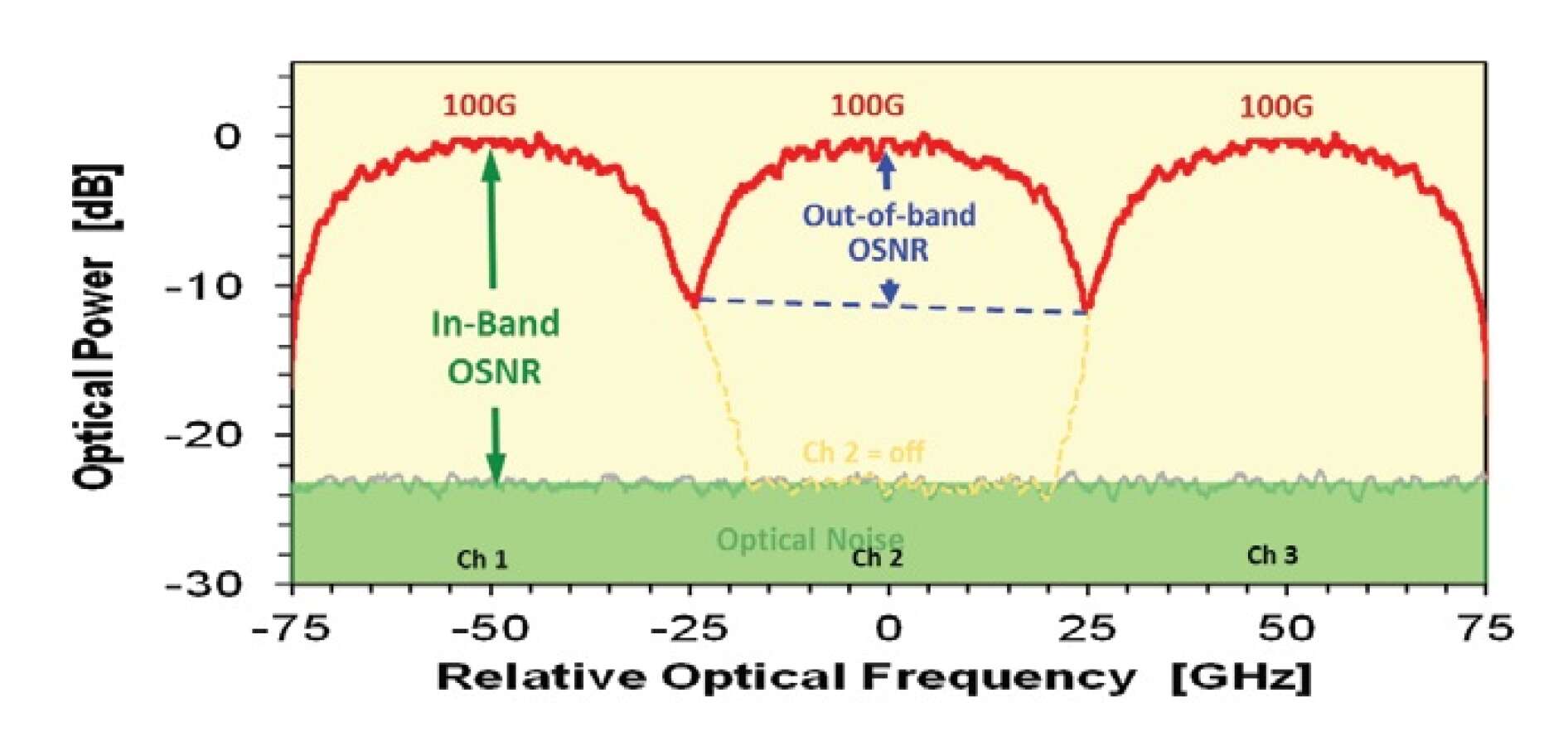

Для отделения модулированного сигнала от шума, вносимого усилителем, и измерения внутриполосного значения in-band OSNR оценивается корреляция между замерами сигнала внутри оптического канала. Корреляционный анализ статистически оценивает зависимость между двумя параметрами сигнала, например, амплитуды. Полученную корреляционную зависимость можно использовать для расчета отношения in-band OSNR, потому что замеры сигнала заведомо должны коррелировать между собой, а параметры белого шума нет. Это метод позволяет работать со всеми составляющими сигнала, включая амплитуду, частоту, фазу и поляризацию, независимо от используемого вида модуляции. Измерения спектра выполняются со сверхвысоким разрешением – ширина полосы в C-диапазоне составляет 20 МГц. Подробно о методе в данной статье.

Оптический анализатор спектра Viavi OSA-710 существенно упрощает выполнение измерений в оптических системах при их монтаже, вводе в эксплуатацию и обслуживании, позволяет свести к минимуму периоды простоя и количество человеко-часов, затрачиваемых на устранение неисправностей.

Конфигурация VIAVI OSA-710

OSA-710 (артиул JD-2323/91.11): модуль оптического аналиазтора спектра OSA-710 (требует базу MTS-8000).

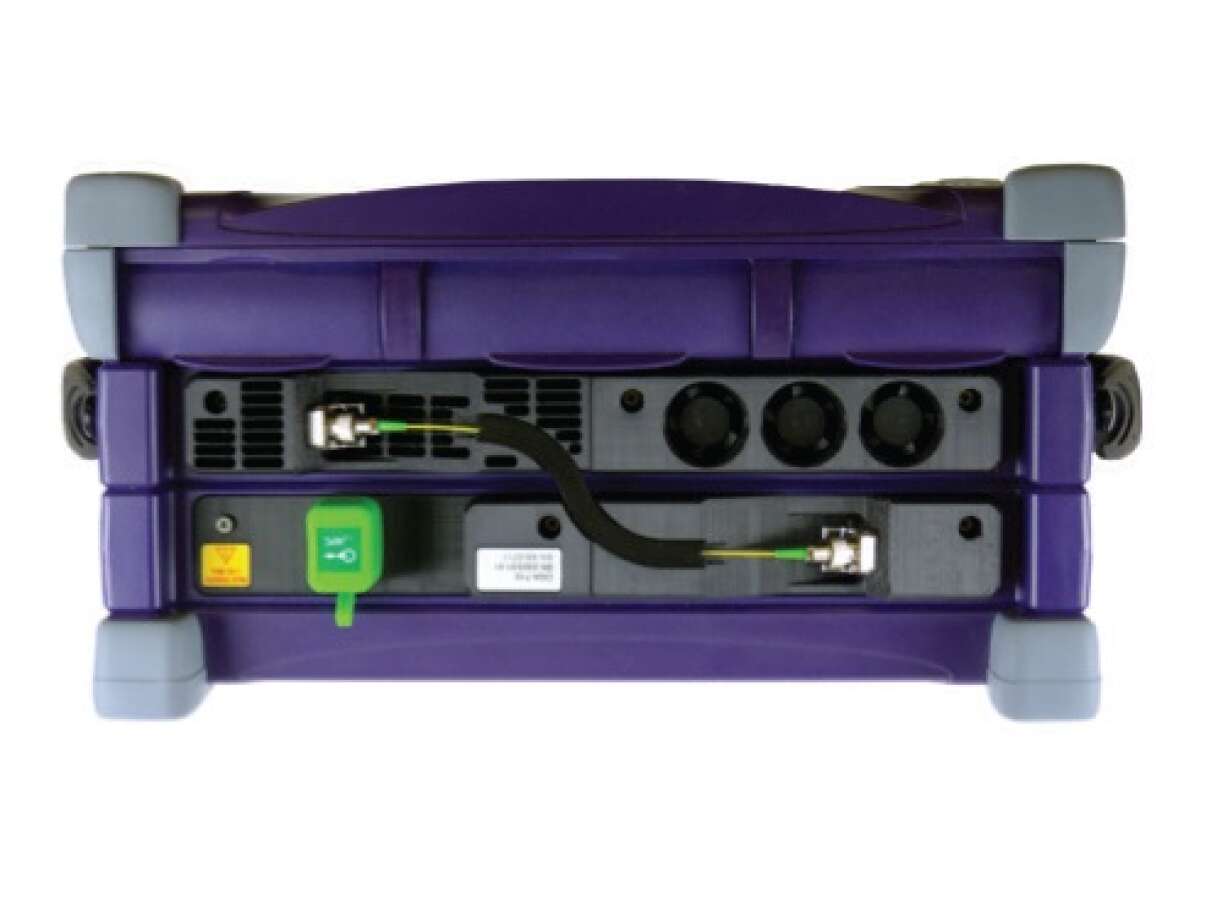

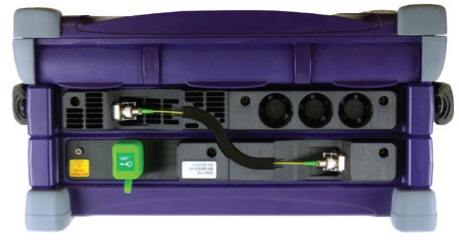

UTM-710 (артикул JD-2323/86.11): дополнительный модуль (опция), включает в себя оптический предусилитель для приложений с низкой канальной мощностью и оптический предфильтр для приложений с большим количеством каналов.

OSA-710 + UTM-710 (артикул JD-2323/91.31): комплект модуля OSA-710 и UTM-710.

Технические характеристики VIAVI OSA-7101

Спектр
Диапазон длин волн / Частотный диапазон 1527.6 – 1565.5 nm / 196.25 – 191.50 THz
Абсолютная точность длины волны ±10 pm / ± 1250 MHz
Разрешение полосы пропускания < 1 pm / < 100 MHz
Минимальный разнос каналов для разделения сигналов
<8pm / <1 GHz
Количество оптических каналов До 256
Разрешение вывода на экран 0.001 nm / 100 MHz
Мощность
Диапазон входной мощности (на канал)2 -40 до +10 dBm
Максимальная неразрушающая общая мощность +23 dBm
Уровень шума <-65 dBm
Абсолютная  точность мощности ±0.6 dB
Разрешение вывода на экран 0.01 dB
OSNR – отношение “Сигнал/Шум”
Режимы измерения OSNR
Внеполосное измерение Out-of-band (IEC 61280-2-9)
Внутриполосное измерение In-band (спектральная корреляция)
Диапазон измерения OSNR3 > 30 dB
Точность измерения OSNR3 ±0.5dB
Форматы модуляции Поддерживает все форматы включая DP-xPSK, DP-xQAM и сигналы по Найквисту
Хроматическая дисперсия (CD)
Режим измерения Измерение хроматической дисперсии в каждом канале без отключения сервиса
Диапазон измерения >50.000 ps/nm
Режимы измерения
Анализ In-band OSNR, WDM, Drift, DFB, CD
Способы вывода информации на дисплей График, таблица, график+таблица
UTM-710: вспомогательный модуль (заказывается отдельно)
Необходим для систем с количеством каналов 4 или более и/или мощность канала <-20dBm. Включает в себя предусилитель и предфильтр.
Оптические интерфейсы
OSA-710, UTM-710 SM-APC
Оптические адаптеры Сменные, тип FC, SC, ST, LC, DIN (артикулы 2150/00.xx)
ORL >35 dB
Температура
Рабочая +0 до +30°C
Хранения −20 до +60°C
Габариты и вес
OSA-710 модуль
39x250x305 mm / 1.8 kg
UTM-710 модуль (опция)
39x250x305 mm / 1.8 kg
  1. Если не указано иное, то все технические характеристики основаны на температуре 23°C ±2°C с FC/APC коннектором после прогрева.
  2. Измеряется в полосе пропускания 0,1 нм.
  3. Действительно для измерений OSNR согласно IEC 61280-2-9. Для измерений внутриполосного OSNR сигналов с DP-QPSK на скорости 100 Гбит/с и >-20dBm /ch: диапазон OSNR = от 10 до 25 дБ, точность OSNR = ± 1 дБ.
