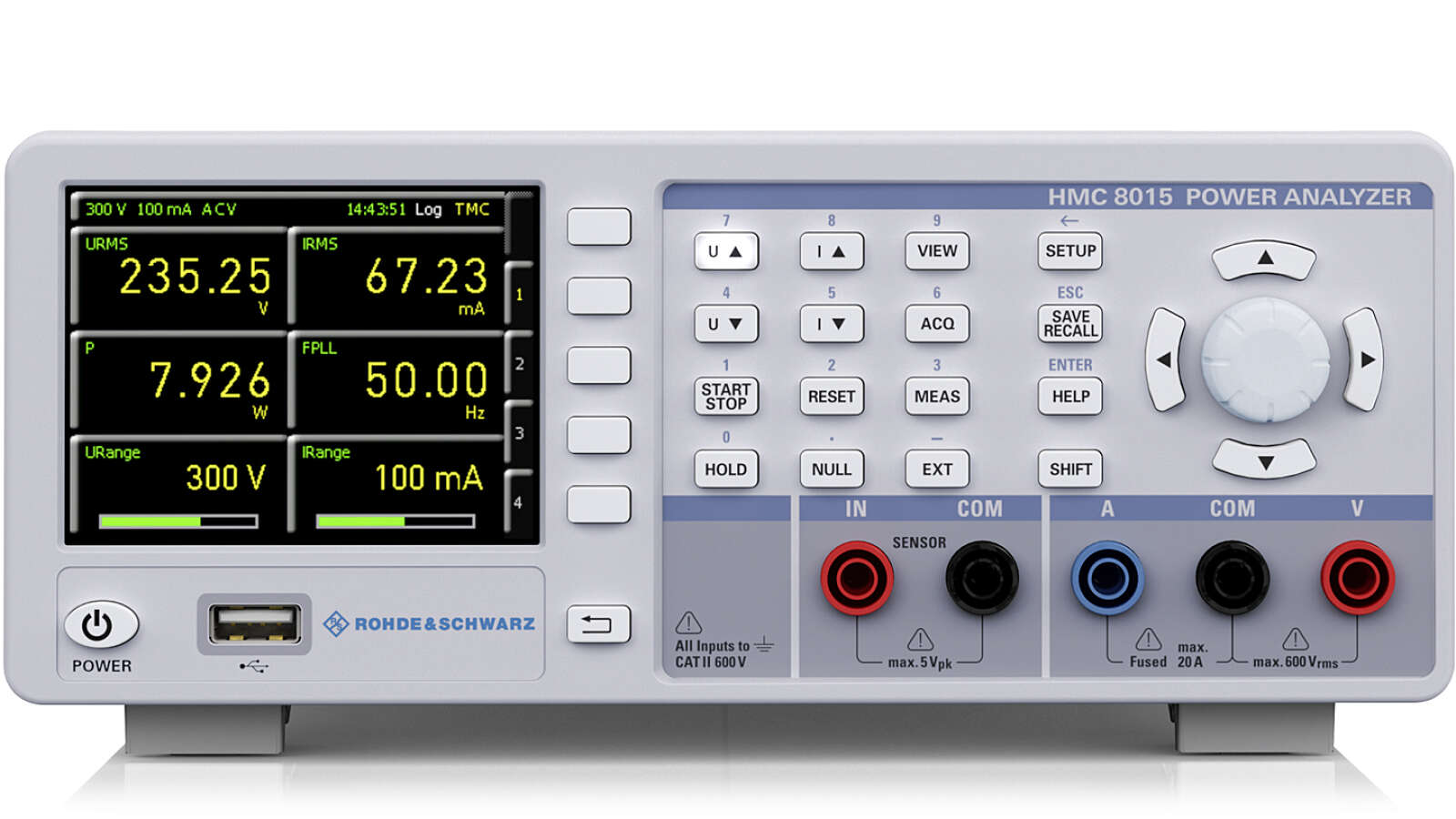

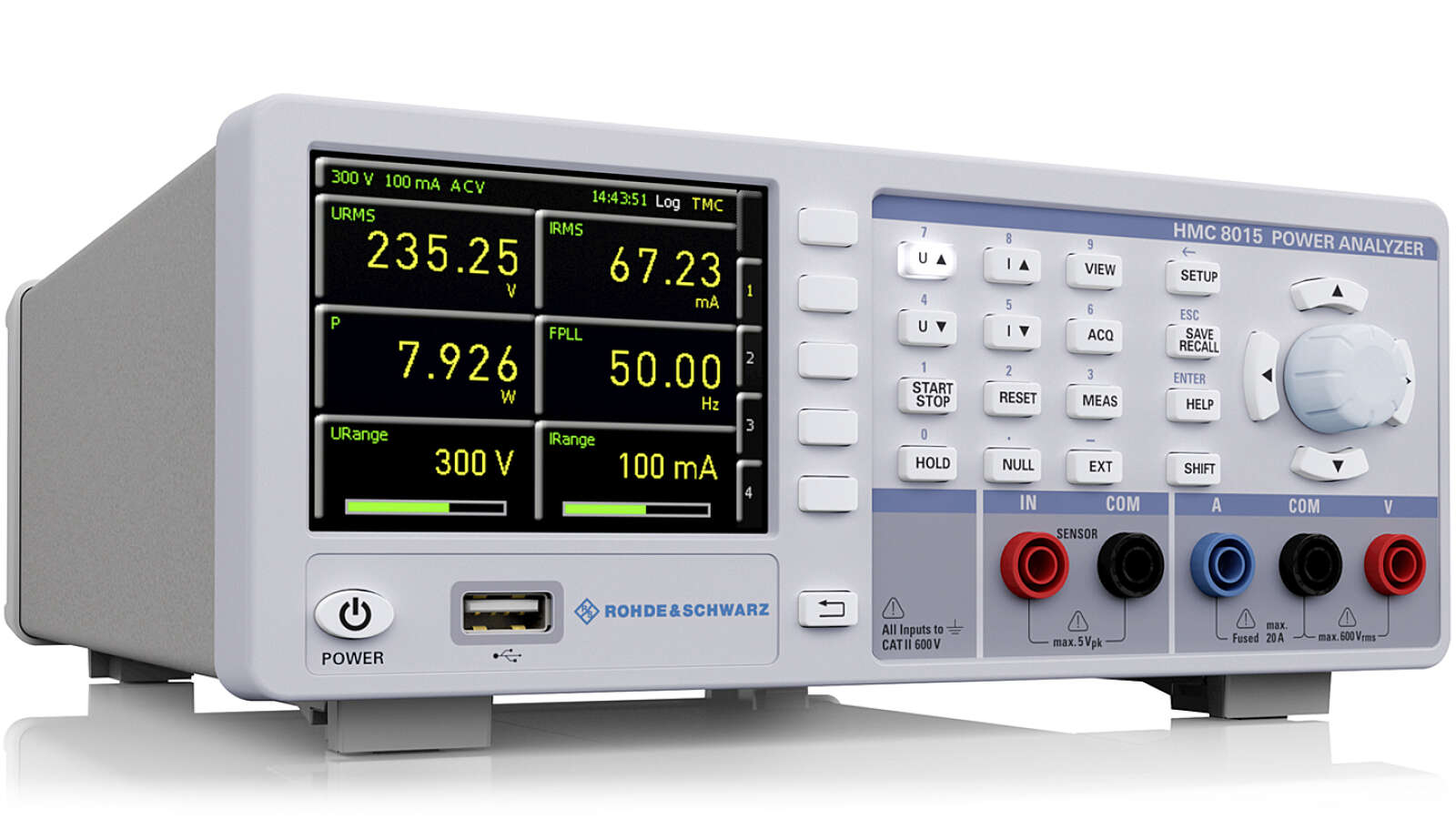

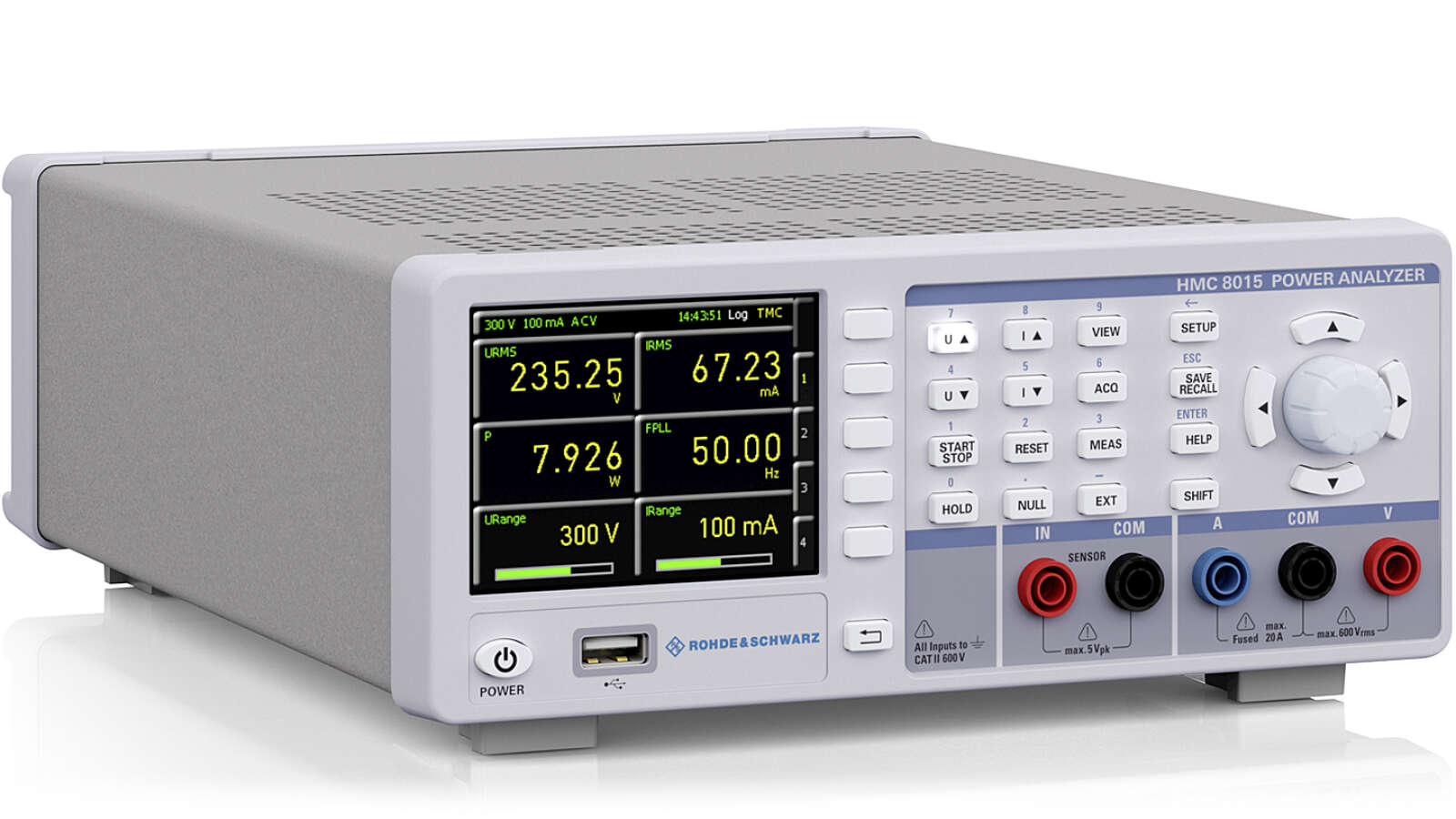

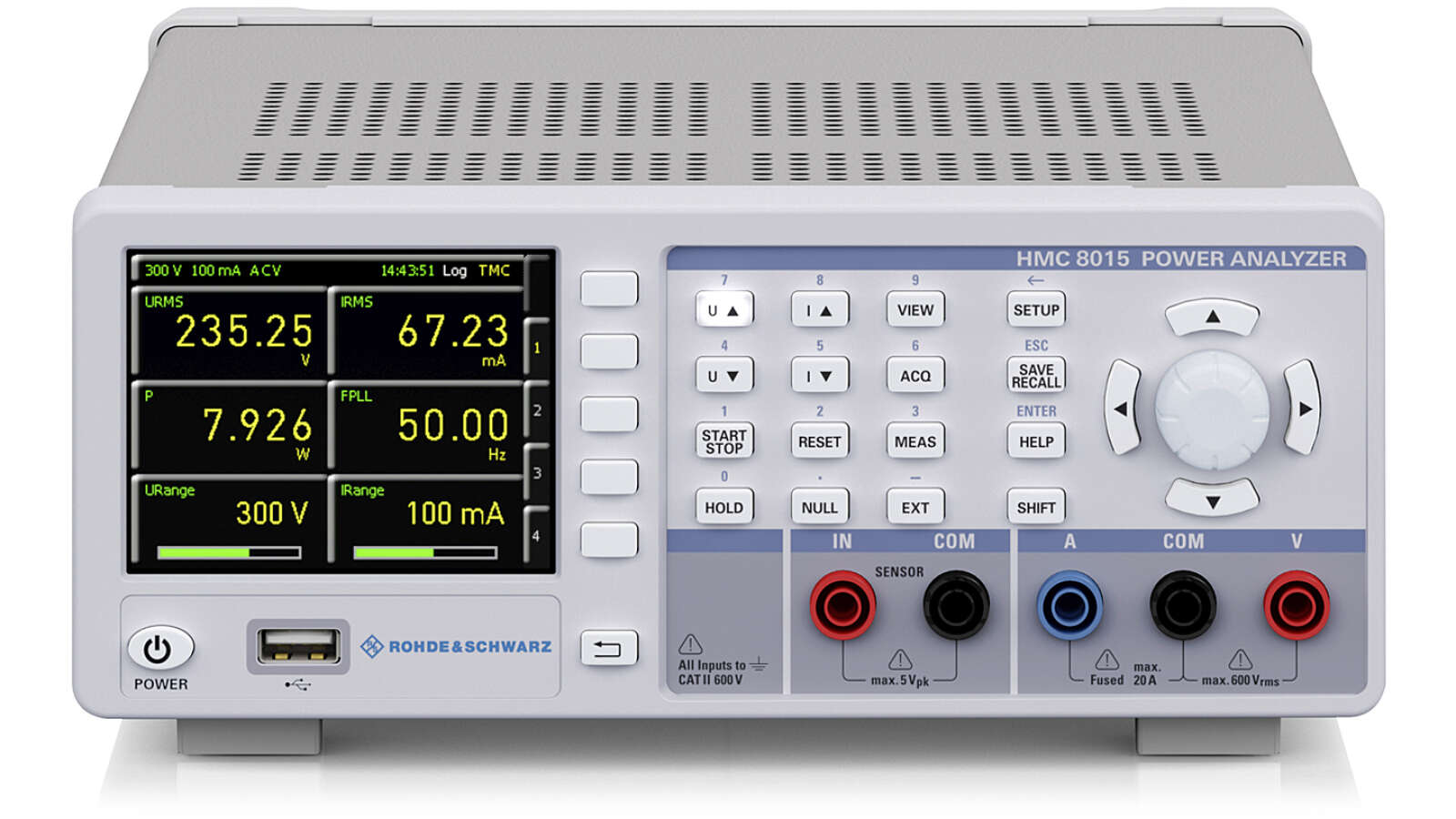

Rohde&Schwarz HMC8015 - aнализатор электропитания

Артикул: RS-H-HMC8015

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde & Schwarz HMC8015 - анализатор электропитания, это одновременное получение напряжения и тока, высокое разрешение и оптимальный баланс между частотой дискретизации и полосой пропускания: технические характеристики топ-класса и широкий диапазон функций делают анализатор электропитания  выгодным вариантом для использования в лабораторных и промышленных условиях, обслуживания и поддержки, а также образования.



Особенности:

  • Диапазон измерения параметров электропитания: от 50 мкВт до 12 кВт
  • Полоса частот аналогового сигнала: от 0 до 100 кГц
  • Частота дискретизации: 500 тыс. отсчетов/сек
  • 16-битное разрешение для тока и напряжения
  • Основная погрешность: 0,05 %
  • 26 различных функций измерения и математических функций

Анализатор электропитания является единственным в своем классе прибором, обеспечивающим графическое представление результатов анализа гармоник (до 50-й гармоники) в логарифмическом масштабе. Кроме того, в нем реализована уникальная конфигурируемая пользователем двухканальная функция построения графика тренда для измеряемых величин U, I, P, S, Q, F и др. Диапазон измерения 5 В обеспечивает недостижимый ранее уровень разрешения для измерений параметров электропитания и энергии, выполняемых разработчика- ми встраиваемых систем.

Функция отбраковки позволяет пользователям контролировать различные измеряемые величины либо на экранеприбора, либо на внешнем устройстве, подключенном к аналоговому/цифровому выходу на задней панели анализатора электропитания. Функция измерения пускового тока обеспечивает захват и графическое отображение осциллограмм пускового тока и напряжения.

Стандартный аппаратный интегратор прибора обладает высокой точностью, позволяет проводить непрерывный анализ параметров энергопотребления и рассчитывает значения Вт·ч и А·ч с учетом полярности. Дополнительный вход датчика для токового пробника или шунта позволяет расширить диапазон измерения тока анализатора. При необходимости может быть включен трехкаскадный фильтр в цепи тока и напряжения системы сбора данных.

Анализатор электропитания, соответствующий стандарту LXI-Core 1.4, поддерживает возможность дистанционного управления по интерфейсу Ethernet, USB или GPIB (R&S®HMC8015-G). Команды дистанционного управления полностью основаны на стандарте SCPI. Для обмена данными по USB реализована поддержка виртуального COM-порта и класса контрольно-измерительного оборудования (TMC). Бесплатные пакеты драйверов для LabVIEW, LabWindows/CVI, VXI и IVI.net обеспечивают быструю и беспроблемную интеграцию прибора HMC8015 в существующие системы.



Комплект поставки:

  • прибор;
  • кабель питания

Технические характеристики Rohde&Schwarz HMC8015

Параметр Значение
Аналоговая полоса пропускания от 0 до 100 кГц
Погрешность по частоте 0,1 % от показаний
Разрешение АЦП напряжение и ток 16 бит
Основная погрешность 0,05 % от показаний
Разрешение дисплея 5 разрядов, 10 обновлений/с
Частота дискретизации 500 кГц
Входной импеданс 2 МОм
Источники синхронизации ФАПЧ U, I, внешний
Фильтры Аналоговый сигнальный фильтр 1 кГц
Цифровой фильтр (зависит от измеряемой частоты) адаптивный фильтр
Частотный фильтр (не зависит от аналогового сигнального фильтра) 500 Гц

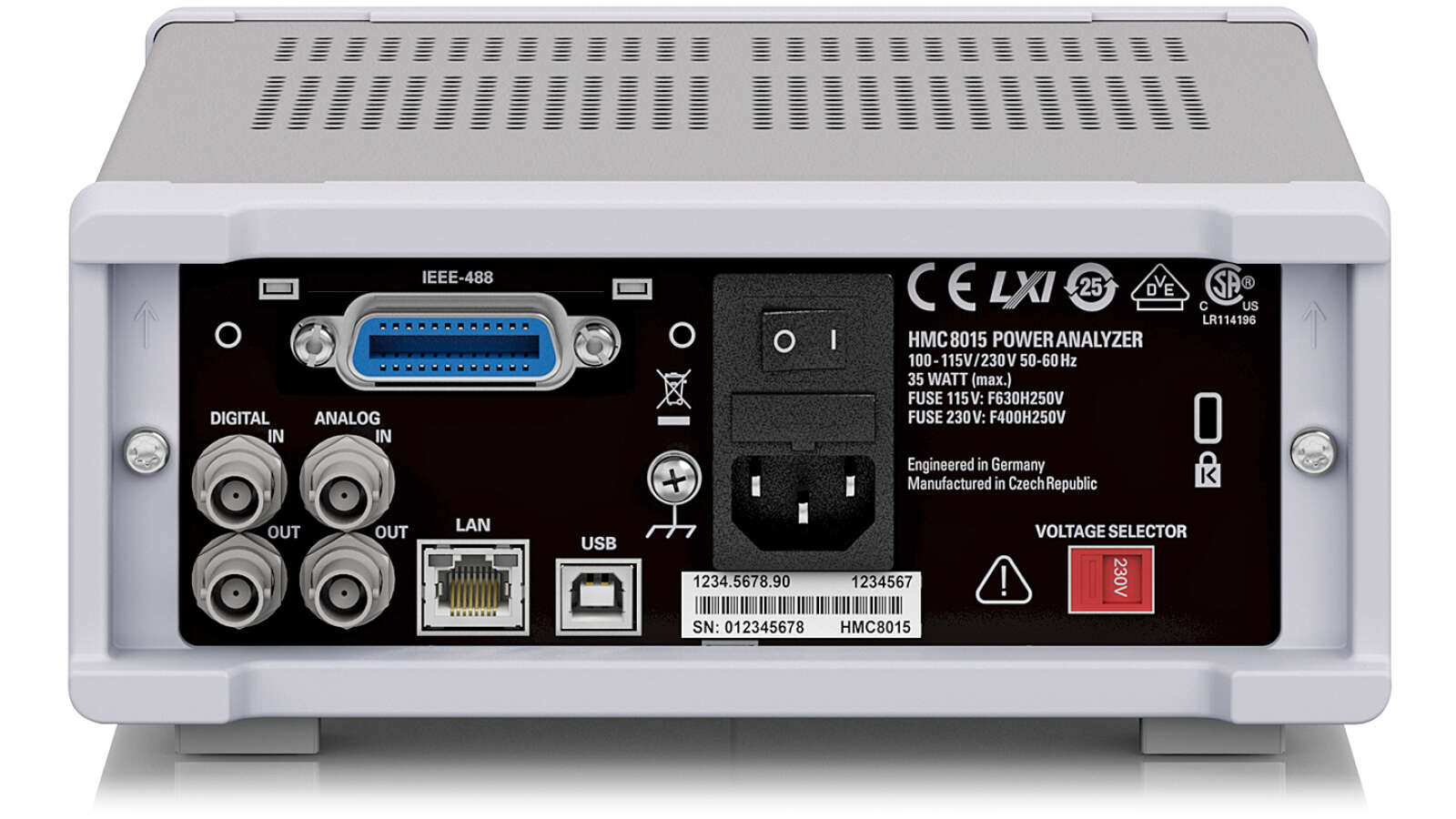

Дополнительные входы/выходы BNC, на задней панели
Аналоговый вход ±10 В (U пик.)
Погрешность аналогового входа 0,5 % от показаний
Аналоговый выход ±5 В (U пик.)
Цифровой вход Пределы (для функции отбраковки PASS/FAIL) полоса пропускания полоса пропускания
PWM 1 кГц
состояние ≤ 10 Гц
Сигнальный порог логический нуль от 0 до 2 В
логическая единица от 3 до 24 В
Цифровой выход до 100 мА источник/нагрузка 5 В, TTL
Дисплей 8,9 см (3,5") TFT (цветной), разрешение 320 × 240 пикселей (QVGA)
Подключение к сети переменного тока от 100 до 115/230 В при частоте от 50 до 60 Гц
Потребляемая мощность макс. 35 Вт, тип. 15 Вт
Диапазон рабочих температур от +5 °C до +40 °C
Диапазон температур хранения от –25 °C до +60 °C
Поддерживаемые стандарты CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
Синфазное напряжение CAT II, 600 В (U СКЗ)
Габаритные размеры 222 мм × 88 мм × 280 мм
Масса 3,25 кг
Время прогрева 60 минут

Область применения  Rohde&Schwarz HMC8015



1. Системы общего назначения:

  • Простая установка и быстрый запуск благодаря автоматическому выбору предела измерения и автоматизированному переключению с постоянного на переменный ток и наоборот
  • Одновременное отображение до 10 измеренных или рассчитанных значений
  • Одновременная регистрация до 10 измеренных значений на USB-накопителе в формате CSV
  • Дистанционное управление с использованием стандартных интерфейсов и комплекта драйверов



2.  Измерение ресурса по питанию (времени работы от батареи) для маломощных устройств (LPD)

  • Высокая точность измерения благодаря диапазонам измерения низких напряжений и слабых токов
  • Низкоомный шунт для измерений токов и высокий выходной импеданс для измерений напряжений с целью минимального влияния на результаты измерения
  • Долгосрочная оценка с использованием интегратора, действительная в течение 6 месяцев



3. Измерения в лабораторных или полевых условиях

  • Все измерения и соответствующее документирование возможны без ПК (также применимо к БПФ, пусковым токам и напряжениям, трендам и т. д.)

 Опции и аксессуары Rohde&Schwarz HMC8015

Артикул Наименование
HMC8015 без интерфейса GPIB
HMC8015-G с интерфейсом GPIB
Опции  и принадлежности
HZC50 Пробник постоянного/переменного тока 30 А, разъемы 4 мм
HZC51 Пробник переменного/постоянного тока, 1000 A, разъемы 4 мм
Сетевые адаптеры
HZC815-US версия для США
HZC815-EU версия для ЕС
HZC815-GB версия для Великобритании
HZC815-CHN версия для Китая/Австралии
HOC/HVC151 Опция расширенного анализа (код ваучера)
HOC/HVC152 Опция расширенного ввода -вывода (код ваучера)
HOC/HVC153 Тест на соответствие (код ваучера)
HZC95 Комплект для монтажа в 19-дюймовую стойку, 2 HU
