ZANDZ ZZ-200-001 Комплект молниезащиты для частного дома с дымоходной трубой (стандартный)

Артикул: ZZ-200-001

Цена: 130 677.55 ₽

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 ₽
130 677.55 ₽
Вопрос менеджеру

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Готовый комплект молниезащиты ZANDZ ZZ-200-001 для частного дома с дымоходной трубой - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.



Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.



Характеристики защищаемого объекта:

  • Тип крыши: двускатная (без эркеров), с наличием дымоходной трубы
  • Высота стен: до 7 м
  • Высота в коньке: 9 - 10 м
  • Размеры дома: не более 8х10 м (ДхШ)
  • Высота дымохода: выше конька не менее 1 м
  • Ширина стены дымохода: не менее 1 м (хотя бы с одной стороны)
  • Материал кровли: разновидности битумных черепиц (гибкая черепица), металлочерепица и иной металлический профилированнйе лист,  шиферные или андулиновые кровли;

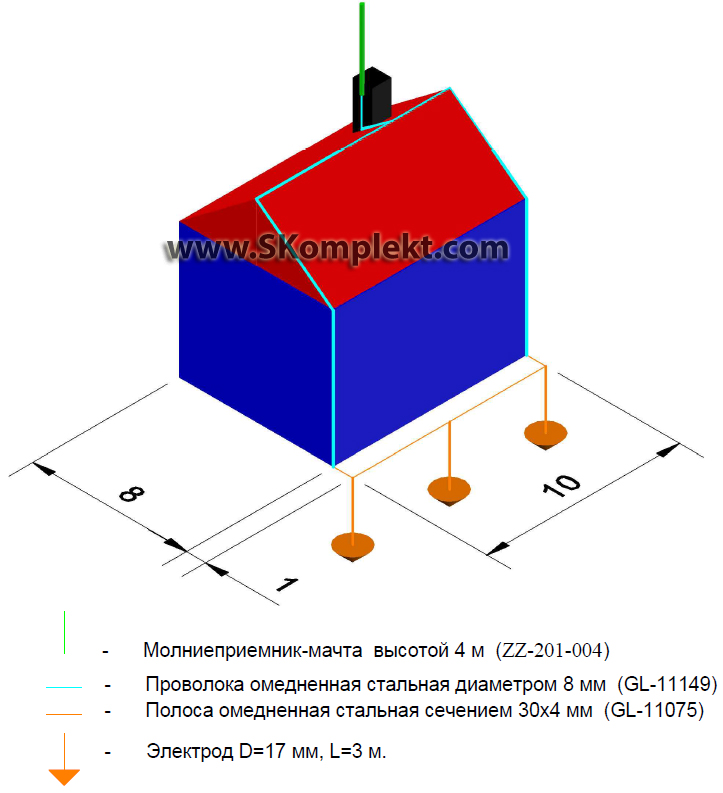

Рисунок 1 - Расположение оборудования



Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
    РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
  2. Молниезащита выполнена при помощи молниеприемника-мачты ZZ-201-004, который крепится на держателе ZZ-203-002 к дымоходной трубе (расстояние между лапами 0,5 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001.
  3. Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
  4. Установка токоотводов осуществляется при помощи зажима GL-11564A – по коньку, GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
  5. Для соединения токоотводов по длине и в узлах соединения используется универсальный зажим GL-11551A.
  6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
  7. В качестве заземляющего устройства используются 3 вертикальных электрода длиной 3 м объединенных заземляющим проводником - проволокой стальной омедненной D=10 мм (GL-11150). Расстояние от заземлителей до объекта не менее 1 м.
  8. Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
  9. Подробная инструкция по монтажу включена в комплект поставки.



Важно! Ограничения по применению комплекта

  1. Комплект применим строго для указанной конфигурации здания. Тип кровли, высота стен, высота в коньке и общие размеры Вашего здания не должны превышать приведенные в описании комплекта значения.


  2. Расчет сопротивления заземляющего устройства в составе системы молниезащиты произведен для объектов, расположенных в регионах с обычным грунтом(суглинок, глина, супесок,…). Данный комплект не применим в регионах с высоким удельным сопротивлением грунта.



  3. Комплект рассчитан на надежность системы молниезащиты, соответствующую типу объекта «частный дом» (обычный объект по СО 153-34.21.122-2003). Данный комплект не применим для общественных, промышленных и других типов объектов. Любой из этих объектов может требовать повышенной надежности системы внешней молниезащиты.



Состав комплекта

Артикул

Наименование

Количество

ZZ-201-004

ZANDZ Молниеприёмник-мачта вертикальный 4 м (нерж. сталь)

1 шт.

ZZ-203-002

ZANDZ Крепление для молниеприёмника к дымоходу (нержавеющая сталь)

1 шт.

ZZ-202-001

ZANDZ Зажим к молниеприёмнику для токоотводов (нержавеющая сталь)

1 шт.

GL-11149-50

GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)

1 шт.

GL-11551A

GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)

3 шт.

GL-11747A

GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь)

16 шт.

GL-11703A

GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь)

20 шт.

GL-11564A

GALMAR Зажим на конёк для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь)

14 шт.

GL-11545A

GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь)

2 шт.

GL-11514

GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь)

2 шт.

GL-11562A

GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь)

2 шт.

GL-00085

GALMAR Стержень заземления омедненный безмуфтовый (D17; 1,5 м)

6 шт.

ZZ-6-4

ZANDZ Нагель для монтажа кувалдой

1 шт.

ZZ-005-064

ZANDZ Зажим для подключения проводника (до 40 мм)

3 шт.

ZZ-007-030

ZANDZ Лента гидроизоляционная

1 шт.

GL-11150-20

GALMAR Проволока омедненная стальная (D10 мм; бухта 20 метров)

1 шт.

ZZ-500-105

ZANDZ Проводник заземляющий (5м; S25; одножильный; с наконечником под болт D8)

1 шт.
