FOD-6006 - волоконно-оптический видеоскоп

Артикул: FOD-6006

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

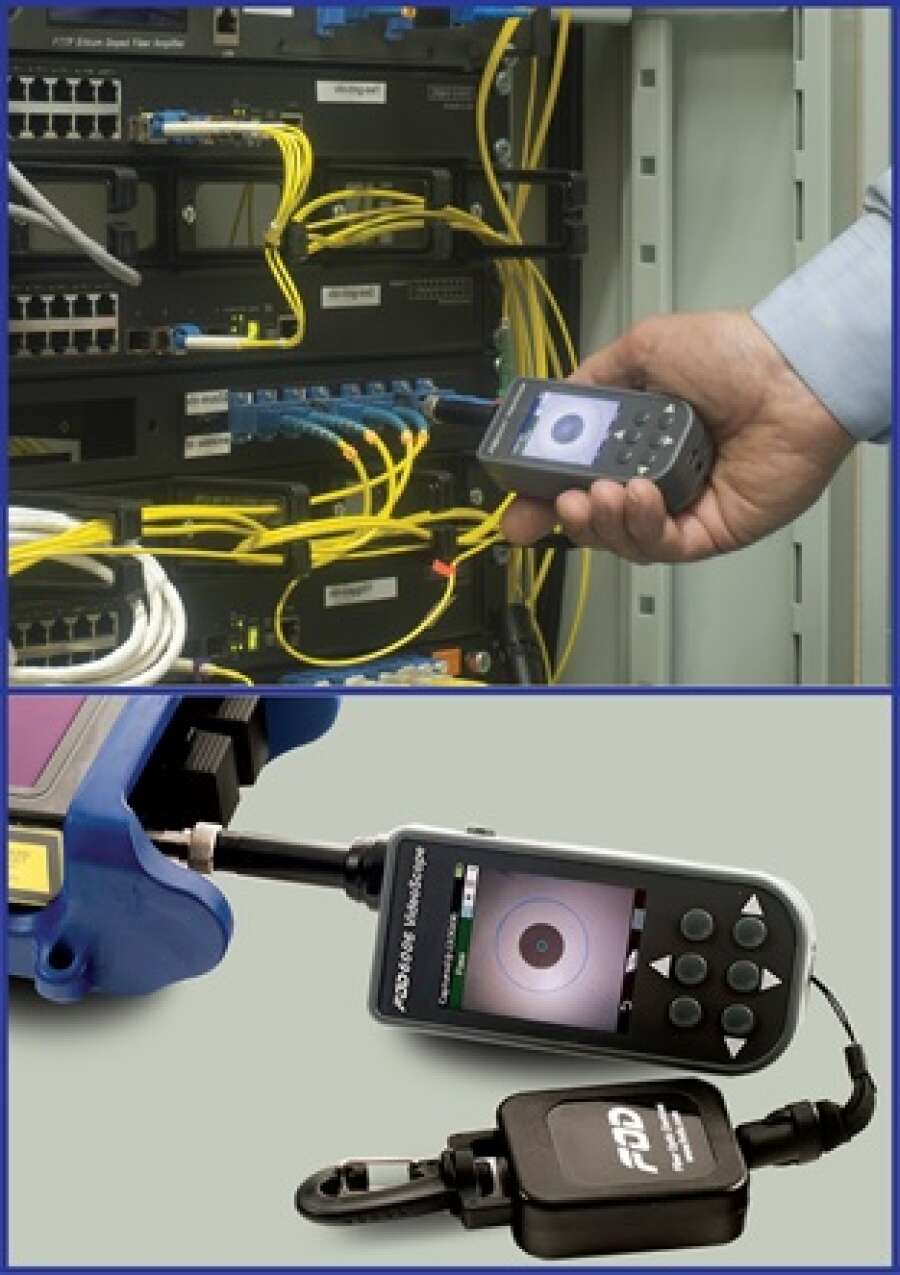

Волоконно-оптический видеоскоп FOD-6006 оснащен системой автофокусировки и встроенным экраном. Он обладает небольшими габаритами, что позволяет контролировать труднодоступные коммутационные панели. Принцип работы прост: подключение к разъему и нажатие на кнопку. FOD-6006 самостоятельно фокусирует, сохраняет изображение волокна и анализирует изображение.

Особенности видеомикроскопа FOD-6006

  • Встроенный экран размером 2"
  • Поле зрения: 710х860 мкм
  • Визуальная разрешающая способность 1 мкм, анализа 1,5 мкм
  • Автофокусировка и автоцентрирование снимка
  • Автоматический анализ качества разъема на соответствие стандарту IEC-61300-3-35 (возможность установить собственный стандарт)
  • Передача результатов измерений на рефлектометр или мобильный телефон через Bluetooth
  • Возможность дистанционного управления с мобильного устройства
  • Wi-Fi связь с мобильным телефоном/сматфоном/планшетом
  • Широкая, средняя и узкая зоны изображения

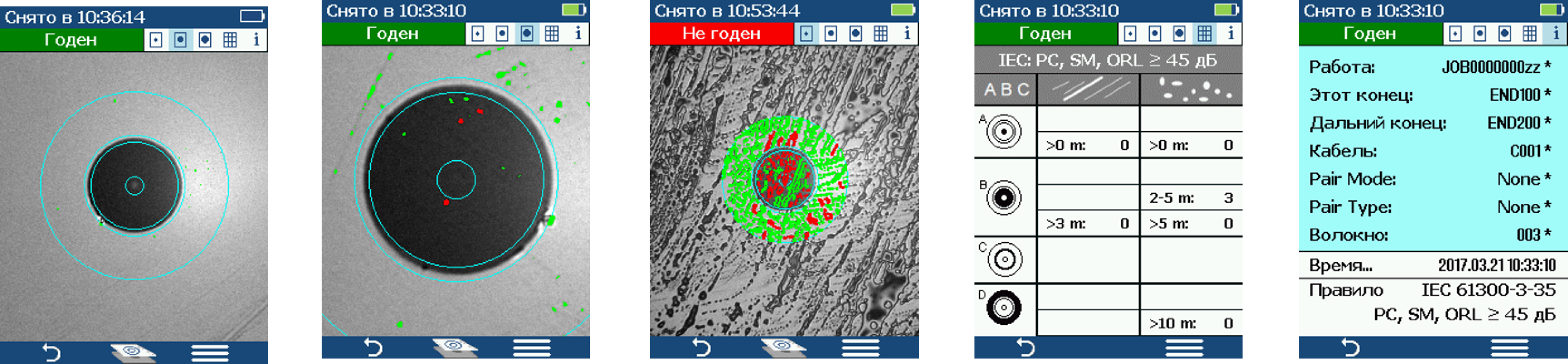

  • Сохранение и анализ изображения 250 мкм зоны вокруг волокна
  • Таблица анализа дефектов и царапин
  • Структурированное хранение результатов
  • Звуковой сигнал для работы "вслепую"
  • Набор адаптеров для UPC и APC разъемов
  • Может использоваться как самостоятельный прибор, либо совместно с рефлектометрами FOD-7325, FOD-7327, FOD-7328, FOD-7329, FOD-7305
  • При работе с рефлектометрами фирмы FOD видеоскоп автоматически передает файл изображения на рефлектометр через Bluetooth. Затем файл записывается в папку с рефлектограммами для последующего оформления в виде протокола

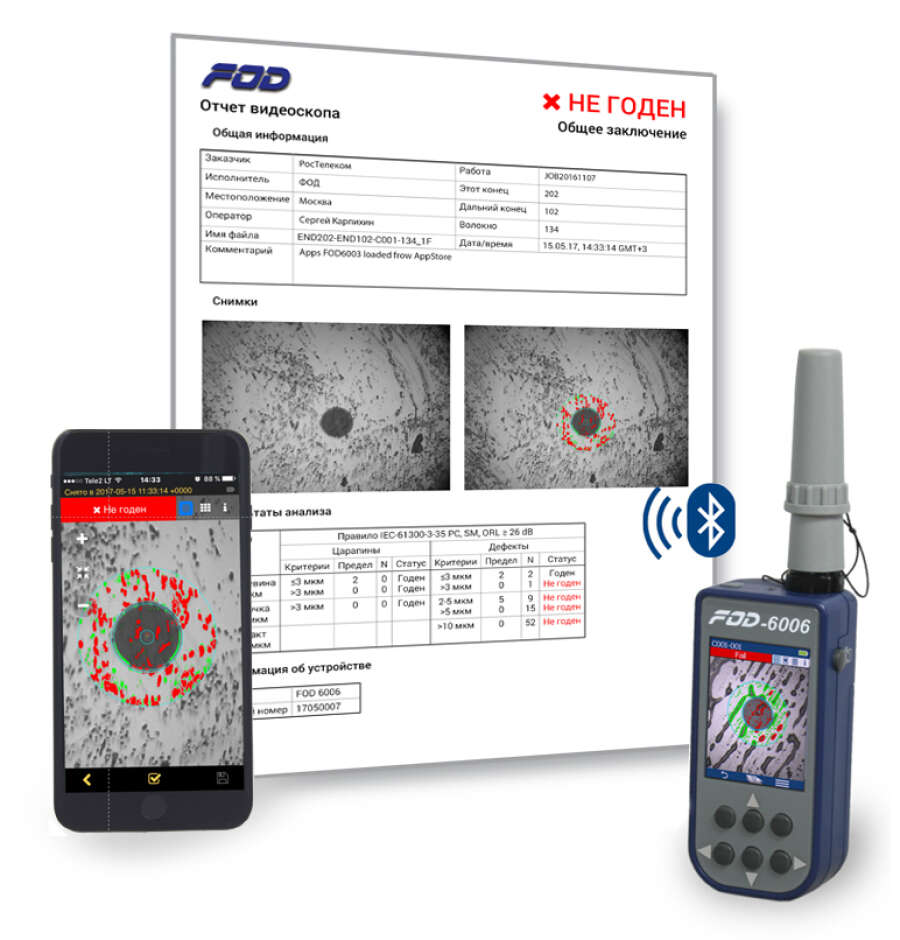

  • При работе с мобильным телефоном или планшетом видеоскоп обеспечивает:
    • наблюдение «живого» волокна
    • анализ результатов измерений на соответствие стандартным критериям и редактируемым критериям пользователя
    • сохранение результатов измерений в памяти мобильного устройства
    • генерирование отчетов и передачу результатов средствами iOS/Android.

Комплект поставки

  • Волоконно-оптический видеоскоп FOD-6006 – 1 шт.
  • Аккумулятор – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Защитный колпачок (установлен на видеоскопе) – 1 шт.
  • Универсальный адаптер для кабелей 2,5 мм (установлен на видеоскопе) – 1 шт.
  • Универсальный адаптер для кабелей 1,25 мм (вложен в прозрачный колпачок) – 1 шт.
  • Адаптер для панелей FC/UPC (вложен в прозрачный колпачок) – 1 шт.
  • Адаптер для панелей SC/UPC (вложен в прозрачный колпачок) – 1 шт.
  • Прозрачные колпачки для адаптеров – 4 шт.
  • Брелок (прикреплен к видеоскопу) – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для переноски – 1 шт.

Технические характеристики FOD-6006

Размер экрана 2”, TFT
Зона обзора широкая, средняя и узкая
Поле зрения 710х860 мкм
Тип фокусировки автофокус, ручной
Время фокусировки 3 с
Анализ качества разъема автоматический (корректируемые критерии на соответствие стандарту МЭК IEC-61300-3-35)
Индикация "Годен/Не годен" визуальная, звуковая
Тип файла

jpg: оттенки серого – запись изображения с экрана
gif: трехцветный с прозрачным фоном – контуры дефектов

Объем внутренней памяти, количество файлов более 10 000
Размеры с адаптером 38х47х166 мм
Вес 220 г
Время работы без подзарядки 8 часов (60 тестов в час)
Питание
  • аккумулятор Li-Ion
  • блок питания от сети 110-220 В
Время зарядки аккумулятора 4 ч
Интерфейсы
  • USB Mass Storage (USB 1.1)
  • Bluetooth v.4.1
  • Wi-Fi 802.11 b/g/n
Визуальная разрешающая способность 1 мкм
Разрешающая способность при анализе 1,5 мкм

Опции и аксессуары для FOD-6006

FOD-5080 Адаптер SC для FOD-600x для панелей с PC/UPC полировкой
FOD-5081 Адаптер FC для FOD-600x для панелей с PC/UPC полировкой
FOD-5082 Адаптер ST для FOD-600x для панелей с PC/UPC полировкой
FOD-5083 Адаптер LC для FOD-600x для панелей с PC/UPC полировкой
FOD-5084 Адаптер универсальный (2,5 мм)  для FOD-600x для шнуров с PC/UPC полировкой
FOD-5085 Адаптер универсальный (1,25 мм) для FOD-600x для шнуров с PC/UPC полировкой
FOD-5086X Адаптер SC APC для FOD-600x для панелей с APC полировкой
FOD-5088 Адаптер универсальный APC (2,5 мм) для FOD-600x для шнуров с APC полировкой
FOD-5089 Адаптер универсальный APC (1,25 мм)  для FOD-600x для шнуров с APC полировкой
FOD-5090X Адаптер FC APC для FOD-600x для панелей с APC полировкой
FOD-5095X Адаптер LC APC для FOD-600x для панелей с APC полировкой
