Артикул: SN-F-2
Товар не поставляется
Дополнительные услуги:

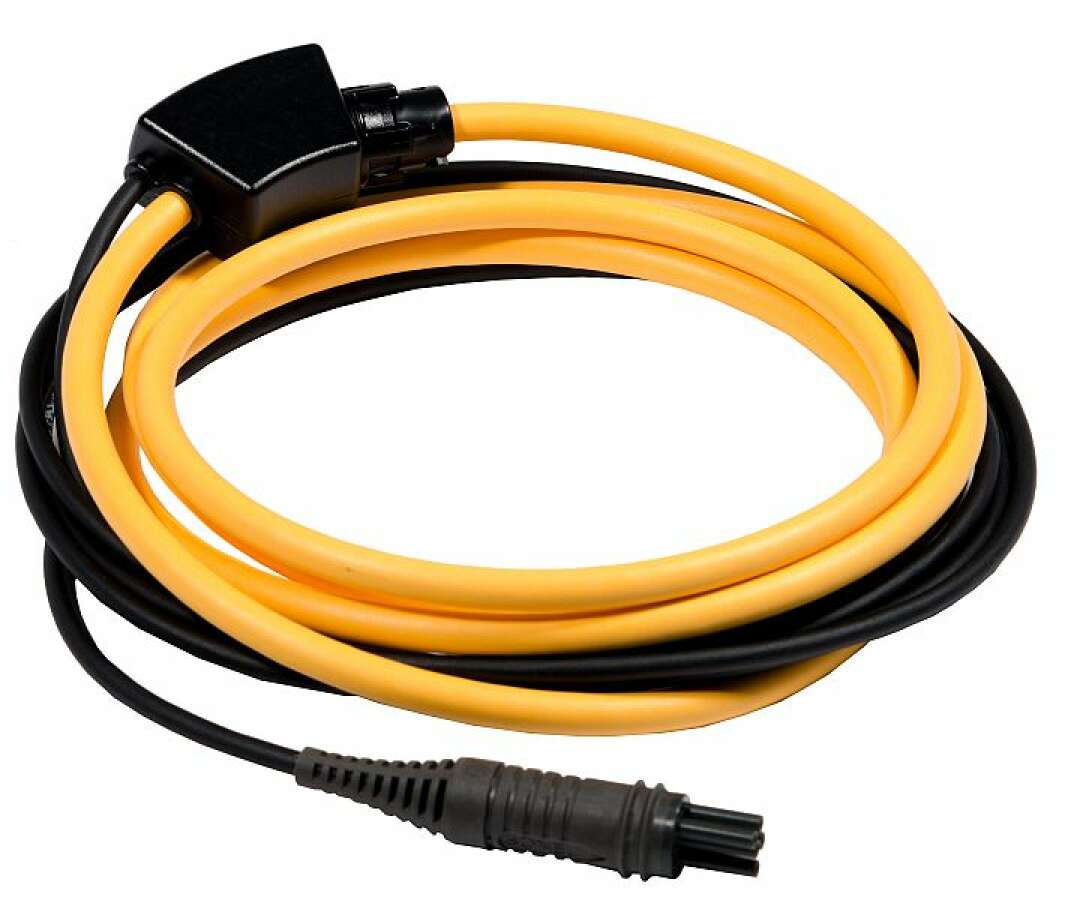

Клещи гибкие (пояс Роговского) SONEL F-2 предназначены для измерения силы переменного тока с частотой до 10 кГц в диапазоне 1 A ... 3000 A. Имеют диаметр обхвата 250 мм.
Выходным сигналом является напряжение, пропорциональное производной измеряемого тока при чувствительности 38,83 мВ/1000А для 50 Гц и 46,6 мВ/1000 А для 60 Гц. Выходной сигнал передается по двухметровому кабелю, заканчивающемуся соответствующим разъемом для подходящего гнезда в приборе. Стрелка, помещенная на застежке клещей, указывает направление электрического тока. Принято считать, что ток течет в положительном направлении, если он движется от источника к приемнику. Такая ориентация клещей требуется для правильного измерения мощности.
| Номинальный диапазон измерения | 1 … 3000 A (10000 A пиковое для 50 Гц) |
| Коэффициент вход/выход |
|
| Основная погрешность | ±1% в диапазоне 1 … 3000 A |
| Линейность | ±0,2% |
| Дополнительная погрешность |
|
| Выходной импеданс | 30 Ом/400 мм |
| Тип изоляции | двойная, в соответствии с PN-EN 61010-1 |
| Измерительная категория по PN-EN 61010-1 | III (1000 В) |
| Степень защиты, согласно PN-EN 60529 | IP65 |
| Электромагнитная совместимость |
|
| Диаметр катушки | 15,5 мм |
| Диаметр застежки (максимальный) | 30 мм |
| Длина окружности | 80 см |
| Внутренний диаметр после застегивания | 235 мм |
| Вес | 0,31 кг |
| Длина кабеля гибких клещей | 2 м |
| Диапазон рабочих температур | -20 … +80°C |
Примечание: Нельзя использовать клещи на неизолированных проводниках с потенциалом большим 1000 В по отношению к земле и в установках измерительной категории выше III.
