Артикул: RS-HMO1072
Товар не поставляется
Дополнительные услуги:

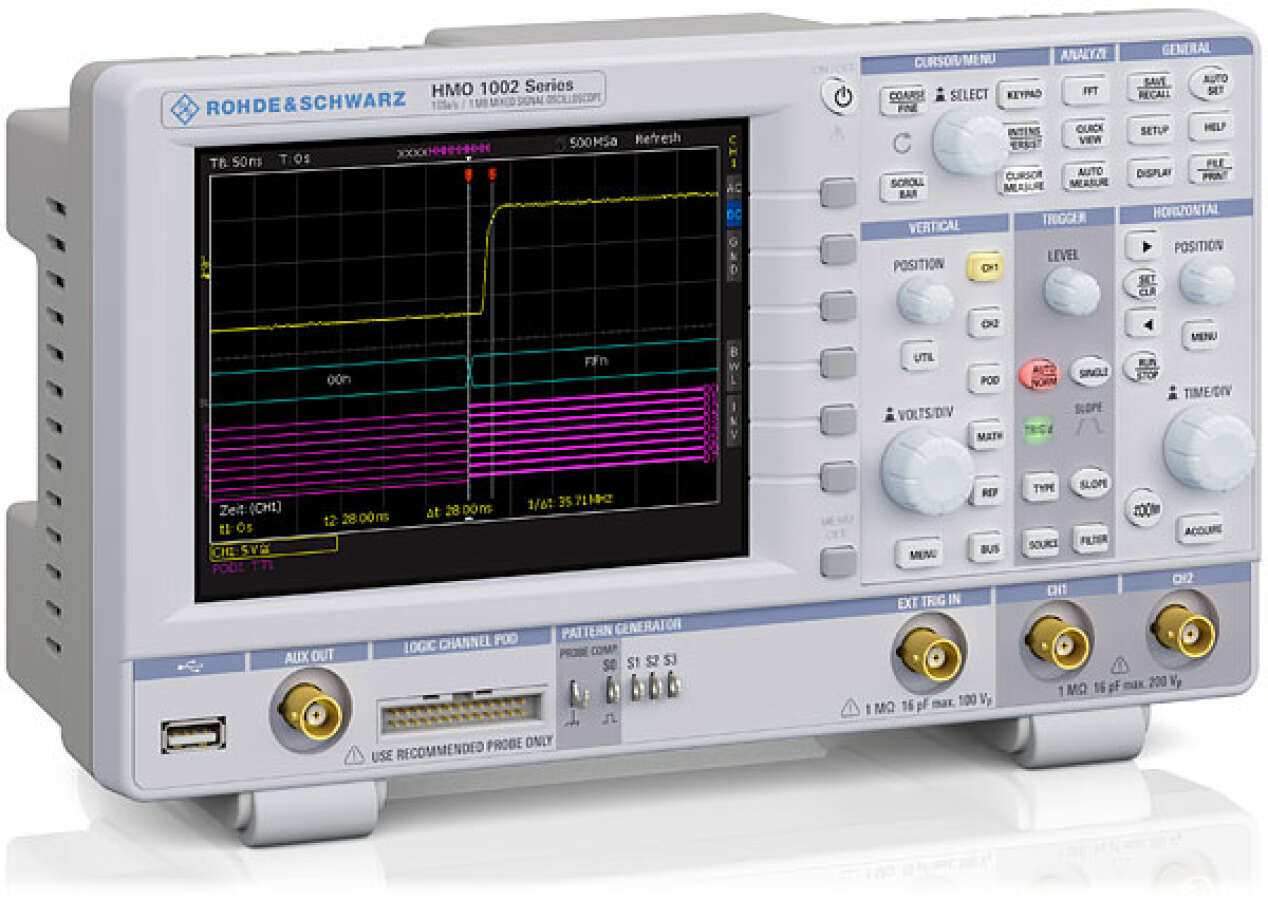

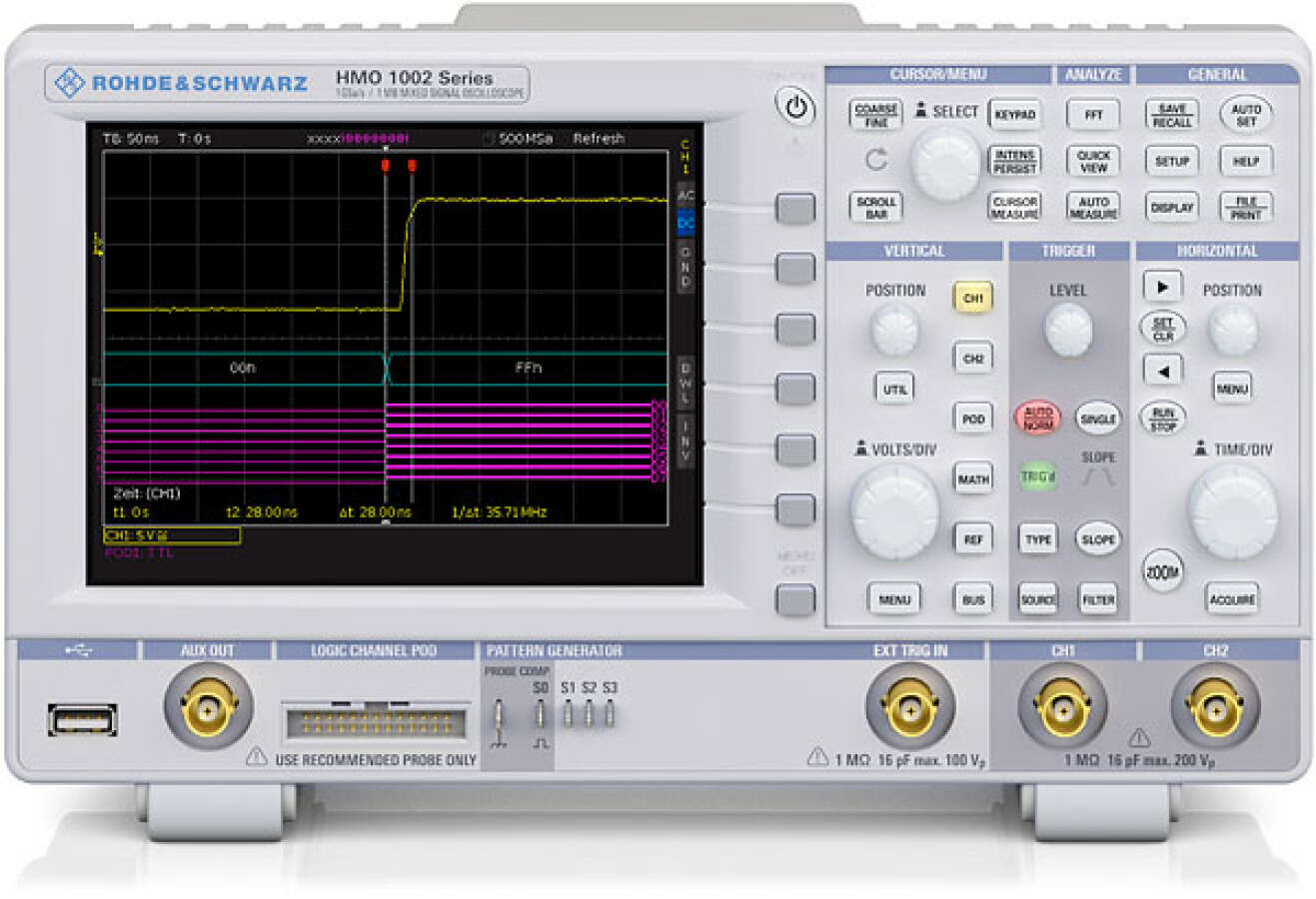

Высокая чувствительность, многофункциональность и отличная цена — это то, чем отличается цифровой осциллограф . Благодаря большому набору функций, осциллограф HMO1072 ориентирован на широкие группы пользователей — от разработчиков встроенных решений и сервисных специалистов до преподавателей.
| Параметр | Значение |
| Система вертикального отклонения | |
| Число аналоговых каналов | 2 х 1МΩ |
| Число логических каналов | 8 (с пробником HO3508) |
| Полоса пропускания аналоговых каналов(при коэфф. отклонения ≤2 мВ/дел) | 50 МГц |
| Полоса пропускания аналоговых каналов(при коэфф. отклонения ≥ 5 мВ/дел) | 70 МГц |
| Максимальная входная частота для логических каналов | 350 МГц |
| Время нарастания переходной характеристики (расчетное) | < 5 нс |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 10 В/дел |
| Импеданс (аналоговые каналы) | 1 МΩ, 16 пФ +/-2 пФ |
| Импеданс (логические каналы) | 100 кΩ, 4 пФ |
| Максимальное входное напряжение | 200 В пик |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Погрешность временной развертки | 50x10-6 |
| Функция ZOOM | до 50000:1 |
| Система сбора данных | |
| Частота дискретизации (аналоговые каналы) |
2 х 500 МВыб/с или 1 х 1 ГВыб/с |
| Частота дискретизации (логические каналы) |
8 х 500 МВыб/с |
| Глубина памяти (аналоговые каналы) | 2 х 500 кТочек или 1 х 1 МТочек |
| Глубина памяти (логические каналы) | 500 кТочек на канал |
| Разрешение | 8 бит (до 16 бит в режиме HiRes) |
| Скорость обновления | до 10000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
| Анализ осциллограмм | |
| Автоматические измерения | 28 измерений, разбитых по категориям амплитуд и времени |
| Курсорные измерения | амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
| Частотомер | Разрядность: 5 знаков Диапазон частот: от 0,5 Гц до 50/70/100МГц |
| Тестирование по маске | Тестирование по критерию годен/не годен; Создание пользовательских масок и реакций на событие |
| Частотный анализ (БПФ) | Устанавливаемые параметры: центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали; Форматы отображения: dBm, dBV, V; Источники БПФ все аналоговые каналы: rms |
| Дополнительные возможности | |
| Генератор тестовых последовательностей | прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности |
| Генератор сигналов специальной формы | DC, синус, прямоугольник, треугольник/пила, импульс |
| Цифровой вольтметр | Разрядность:3 знака, Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor |
| Дисплей | |
| Диагональ | 16,5 см (6,5 дюймов) |
| Разрешение | 640 х 480 пикселей (VGA) |
| Цветовая схема | 256 цветов |
| Общие характеристики | |
| Интерфейсы | Ethernet (RJ-45)/ USB-host (тип В) |
| Габаритные размеры (ШxВxГ), мм | 285 x 175 x 140 |
| Масса, кг | 1,7 |
2. Разработка аналоговых схем:
| Артикул |
Наименование |
|
|
Дополнительные опции и принадлежности |
||
| HV572 |
Код активации программной опции (апгрейд) Расширения полосы с 50 МГц до 70 МГц для серии HMO1002 |
|
| HV512 |
Код активации программной опции (апгрейд) Расширения полосы с 50 МГц до 100 МГц для серии HMO1002 |
|
| HV712 |
Код активации программной опции (апгрейд) Расширения полосы с 70 МГц до 100 МГц для серии HMO1002 |
|
| HOO10 |
Синхронизация и декодирование последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым и логическим каналам |
|
| HV110 |
Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных I2C , SPI, UART/RS-232 по логическим и аналоговым каналам» |
|
| HOO11 |
Синхронизация и декодирование последовательных шин данных I2C , SPI, UART/RS-232 по аналоговым каналам |
|
| HV111 |
Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым каналам» |
|
| HOO12 |
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных CAN, LIN по аналоговым и логическим каналам |
|
| HV112 |
Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных CAN, LIN по аналоговым и логическим каналам » |
|
| HO3508 |
Активный 8-канальный логический пробник (350 МГц, 4 пФ) |
|
| HZ51 |
Пассивный пробник 150 МГц, 10:1, 600 В (DC+пик.AC), 10 МΩ, 12 пФ |
|
| HZ52 |
Пассивный пробник 250 МГц, 10:1, 600 В (DC+пик.AC), 10 МΩ, 10 пФ |
|
| HZ53 |
Пассивный пробник 100 МГц, 100:1, 1200 В (DC+пик.AC), 100 МΩ, 4,5 пФ |
|
| HZ154 |
Пассивный пробник 10/100 МГц, 1:1/ 10:1, (10:1) 600 В (DC+пик.AC), 1/10 МΩ, 82/12 пФ |
|
| RT-ZP03 |
Пассивный пробник 300 МГц, 10:1/ 1:1 |
|
| HZO20 |
Высоковольтный пробник 400 МГц, 1000:1, 1000 В скз., 50 МΩ, 7,5 пФ |
|
| HZO30 |
Активный пробник 1 ГГц, 10:1, 20 В макс, 1 МΩ, 0,9 пФ (внешний источник питания в комплекте) |
|
| HZO40 |
Активный дифференциальный пробник 200 МГц, 10:1, макс. дифф. вх. напряжение +/-20 В (DC + пик. AC), вх. импеданс между входами 1 МΩ, 3,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания) |
|
| HZO41 |
Активный дифференциальный пробник 800 МГц, 10:1, макс. дифф. вх. напряжение +/-15 В (DC + пик. AC), вх. импеданс между входами 200 кΩ, 1 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания) |
|
| HZ115 |
Дифференциальный пробник 20/30 МГц, 100:1/1000:1, дифф. вх. напряжение 1000В (АСскз), макс. дифф. вх. напряжение +/-1400 В (DC + пик. AC), вх. импеданс 60 МΩ, 1,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона»)) |
|
| HZO50 |
Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ |
|
| HZO51 |
Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ |
|
| HZO90 |
Сумка для защиты и транспортировки прибора |
|
| HZO91 |
Комплект для монтажа в 19-дюймовую стойку, 4U |
|
